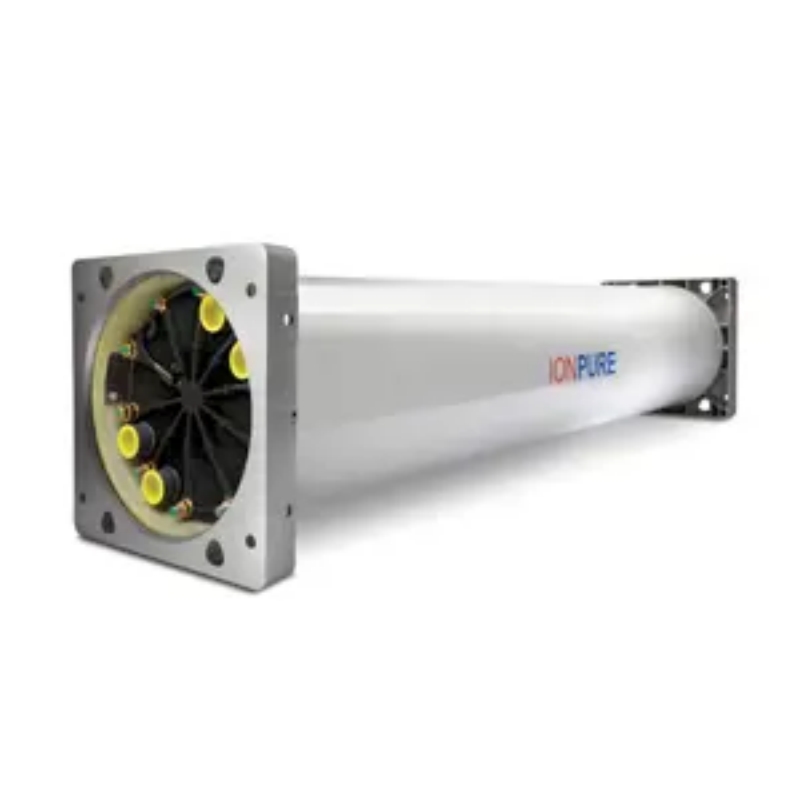

IONPURE VNX-CDIT โมดูล CEDI Electrodeionization การไหลสูง 30 GPM 6.8 m³ / h สำหรับระบบฟอกน้ำอุตสาหกรรมอัลตราบริสุทธิ์

Ionpure VNX-CDIT เป็นโมดูล CEDI (electrodeionization อย่างต่อเนื่อง) ที่ออกแบบมาสําหรับระบบฟอกน้ำที่บริสุทธิ์สูงสุดโดยใช้ระบบออสโมสย้อนกลับผ่านเดียว มันทนต่อความแข็งของอาหารสูงสุด 4 ppm (เป็น CaCO ₃) และซิลิกา 2 ppm ในขณะที่ผลิตแอมป์ gt; 16 MΩ · ซม. น้ำที่ 80-90% การฟื้นฟูโดยไม่ต้องฟื้นฟูสารเคมีที่เป็นอันตราย มีให้บริการในสองความสามารถในการไหล IP-VNX30CDIT-2 ที่ 6.8 m³ / h (30 gpm) และ IP-VNX15CDIT-2 ที่ 3.4 m³ / h (15 gpm) - มันให้บริการในการผลิตไฟฟ้าอิเล็กทรอนิกส์ทั่วไปและการรักษาก่อนยา

โมดูล CEDI คืออะไร?

โมดูล CEDI เป็นอุปกรณ์ฟอกน้ำทางเคมีไฟฟ้าที่กำจัดสารปนเปื้อนที่มีไอออนและมีไอออนอ่อนแออย่างต่อเนื่องจากการซึมซึมของออสโมสย้อนกลับโดยการรวมเรซินแลกเปลี่ยนไอออน, เมมเบรนเลือก มันแทนที่เครื่องขัดแลกเปลี่ยนไอออนแบบผสมแบบดั้งเดิม ขจัดความต้องการของสารเคมีที่ใช้ในการฟื้นฟู

โมดูล CEDI โดยทั่วไปแบ่งออกเป็นสองหมวดหมู่: โมดูลขัดความบริสุทธิ์สูงที่ติดตาม RO ผ่านสองครั้งและต้องการความแข็งของอาหารต่ำมากและโมดูลที่ทนความแข็งที่ออกแบบมาเพื่อใช้งานโดยตรงบน RO ผ่ ซีรีส์ VNX-CDIT ตกอยู่ในหมวดหมู่ที่สองมันใช้เทคโนโลยีเซลล์บางและ CO ที่เพิ่มขึ้น ₂ การถอดเพื่อจัดการกับน้ำอาหารที่มีความแข็งทั้งหมดสูงสุด 4 ppm และซิลิกา 2 ppm ทําให้มันเป็นไปได้ที่สองผ่าน RO หรือการอ่อนไม่ประหยัด

ข้อมูลจำเพาะหลัก

การไหลของผลิตภัณฑ์ในชื่อ (VNX30-CDIT / IP-VNX30CDIT-2): 6.8 m³ / h (30 gpm)

การไหลของผลิตภัณฑ์ในชื่อ (VNX15-CDIT / IP-VNX15CDIT-2): 3.4 m³ / h (15 gpm)

ผลิตภัณฑ์ความต้านทานน้ำ: แอมป์ gt; 16 MΩ · ซม

ซิลิกา (SiO) ₂) การกำจัด: ≥95%

ซัลเฟต (SO) ₄²⁻) การกำจัด: ≥95%

การกู้คืนน้ำ: 80-90%

การนำไฟฟ้าสูงสุด: แอมป์ <100μS / ซม

ความแข็งของอาหารสูงสุด (เป็น CaCO) ₃): 4.0 หน่วยต่อนาที

ฟีดสูงสุดซิลิกา (SiO) ₂): 2.0 หน่วยต่อนาที

CO ที่เพิ่มขึ้น ₂ การกำจัด: ใช่ (การออกแบบเซลล์บางที่เหมาะสมสําหรับคาร์บอนไดออกไซด์ที่ละลาย)

ช่วงความดันน้ำอาหาร: 1.4-7 บาร์ (20-100 psi)

ช่วงอุณหภูมิน้ำป้อน: 5-45 ° C (41-113 ° F)

อุณหภูมิบรรยากาศสูงสุด: 45 ° C (113 ° F)

ความอดทนคลอรีนฟรีที่เหลือ: แอมป์ lt; 0.02 ppm (เป็น Cl) ₂)

แรงดันไฟฟ้าที่ใช้งาน: 0-600 VDC

เทคโนโลยีการปิดผนึก: ปะเก็นผ่านพอร์ตพร้อมแหวนโอคู่

ขนาดโมดูล (VNX30-CDIT): 44.45 ซม. × 50.8 ซม. × 50.8 ซม. × 213.3 ซม. (เส้นผ่าศูนย์กลาง × ความกว้าง × ความสูง × ความยาว)

ขนาดโมดูล (VNX15-CDIT): 44.45 ซม. × 50.8 ซม. × 50.8 ซม. × 101.6 ซม.

การเชื่อมต่อ: Flanged, วัสดุตามรายละเอียดโครงการ

การรับรอง: CE เครื่องหมาย, ISO 9001: 2015, ISO 14001: 2015, รับรองฮาลาล

ไฮไลท์ทางเทคนิค

ความอดทนความแข็งของ 4 ppm ทําให้การป้อน RO ผ่านเดียวโดยตรง โมดูล CEDI มาตรฐานต้องการความแข็งของอาหารต่ำกว่า 1 ppm มักจะน่าสนใจผู้ใช้ในการติดตั้ง RO สองผ่านหรืออ่อน การสร้างเซลล์บางของ VNX-CDIT และเรซินที่มีเตียงผสมที่สร้างขึ้นเป็นพิเศษ ทนต่อความแข็งทั้งหมดสูงสุด 4 ppm ขจัดขั้นตอน RO ทั้งหมดหรือขั้นตอนอ่อน นี่คือคำตอบโดยตรงว่าโมดูลสามารถทำงานบน RO ผ่านเดียวได้หรือไม่ มันออกแบบมาเป็นพิเศษสําหรับสิ่งนี้

CO ที่เพิ่มขึ้น ₂ การกำจัดลดภาระขัดล่าง การออกแบบเซลล์บางเพิ่มความเข้มข้นของสนามไฟฟ้าในห้องที่แจ้ง ขับเคลื่อน CO ที่ละลาย ₂ การแปลงก๊าซเป็นไบคาร์บอเนตจากนั้นการย้ายไปยังช่องเข้มข้น คำถามที่พบบ่อยคือ CO มากเท่าไหร่ ₂ สามารถลบได้ - VNX-CDIT บรรลุ≥90% CO ₂ ลดจากการซึมซึม RO ทั่วไปซึ่งป้องกันการโหลดกรดอ่อนที่ทำให้ความต้านทานของผลิตภัณฑ์ไม่มั่นคง

การเลือกแบบสองกระแสแบบโมดูลอร์ทําให้การออกแบบระบบง่ายขึ้น ด้วยความจุในชื่อสองตัว 15 gpm และ 30 gpm ซีรีส์ VNX-CDIT ช่วยให้นักออกแบบสามารถตรงกับความต้องการไฮดรอลิกได้อย่างแม่นยำโดยไม่ต้องมีขนาดมากเกินไป การกำหนดค่าขนานขนาด toamp; gt; 228 m³ / h (1,000 gpm) โดยใช้ประเภทโมดูลเดียวกันลดชิ้นส่วนอะไหล่และการฝึกอบรมการบำรุงรักษา

การดำเนินงานที่ไม่มีสารเคมีลดค่าใช้จ่ายในการดำเนินงาน ไม่จำเป็นต้องมีกรดโซดาคาสติกหรือสารเคมีที่เป็นกลาง ไม่มีการเปลี่ยนเรซินผสมเตียงไม่มีกระแสของเสียฟื้นฟูในการรักษาและการกู้คืนน้ำของ 80-90% สามารถเปรียบเทียบได้หรือดีกว่าการแลกเปลี่ยนไอออนเตียงคู่ในขณะที่กำจัดการวัสดุอันตราย

เชื่อมต่อสายไฟได้อย่างรวดเร็วผ่านกล่องเชื่อมต่อที่ติดตั้งโรงงาน โมดูล VNX-CDIT แต่ละตัวรวมถึงกล่องเชื่อมต่อที่มีสายไฟพร้อมกับสายไฟ ลดเวลาสายไฟในสนามและป้องกันความผิดพลาดการกลับเฟสที่อาจทำลายคู่เซลล์

การใช้งาน

ขัด RO ผ่านเดียวสำหรับการแต่งหน้าต้มน้ำโรงไฟฟ้า: Producesamp; gt; 16 MΩ · ซม. น้ำโดยตรงจาก RO ผ่านเดียวแทนที่แลกเปลี่ยนไอออนเตียงผสม ความสามารถในการยอมรับความแข็งของอาหาร 4 ppm อนุญาตให้ใช้การบำบัดล่วงหน้า RO ง่ายๆ ลดต้นทุนและภาระการทำงานในการดำเนินงานในสถานีไฟฟ้าที่ใช้ก๊าซและถ่านหิน

การผลิตอิเล็กทรอนิกส์ทั่วไปและน้ำล้าง PCB: ให้น้ำบริสุทธิ์สูงสุดที่สม่ำเสมอสําหรับโรงงานแผงวงจรพิมพ์และสายล้างส่วนประกอบที่คุณภาพ 16-18 MΩ · ซม. เพียงพอและข บริษัท CO ₂ ความสามารถในการกำจัดให้ความต้านทานในถังเก็บข้อมูลมีเสถียรภาพ

การผลิตน้ำบริสุทธิ์ทางยา: ดำเนินการเป็นขั้นตอน deionization อย่างต่อเนื่องหลังจาก RO, ส่งน้ำที่ตอบสนองมาตรฐานการนําน้ำบริสุทธิ์ USP โดยไม่มีความแตกต่างของคุณภาพวงจรที่เป็นทั่ว การรับรองฮาลาลถูกบันทึกสําหรับน้ำเสริมและการใช้งานทําความสะอาดในสถานที่ที่ได้รับการรับรองฮาลาล

น้ำส่วนผสมอาหารและเครื่องดื่ม: ให้น้ำคุณภาพสูงสำหรับการสร้างน้ำผลไม้การแปรรูปนมและการแต่งหน้าโรงงานเบียร์ที่ไม่จําเป็นการรับประกันการเติบโตใหม่ทางเคมีหรือการ การรับรองฮาลาลสนับสนุนการปฏิบัติตามการตรวจสอบระบบความปลอดภัยอาหาร

วงจรน้ำที่บริสุทธิ์สูงสุดสำหรับสวนอุตสาหกรรม: โมดูล VNX30-CDIT หรือ VNX15-CDIT หลายโมดูลที่ท่อแบบขนานให้น้ำขัดได้ถึงหลายร้อยล้านบาศก์เมตรต่อชั่วโมงไปยังผู้เช่าหลายคนทั่ววิทยาลัย

การเปลี่ยนระบบการแลกเปลี่ยนไอออนแบบเตียงผสมที่เกิดขึ้น: การปรับปรุงรถไฟเตียงผสมที่ขึ้นอยู่กับการฟื้นฟูด้วยโมดูล VNX-CDIT ช่วยขจัดการกรด / คาสติก ขยายความยาวในการใช้งานระหว่างการหยุดหยุดให้บริการและลดปริมาณการปล่

คู่มือการเลือก

การใช้งานที่เหมาะสม:

น้ำป้อนที่มาจากระบบ RO ผ่านเดียวที่ใช้งานอย่างถูกต้องด้วยความนํา lt; 100μS / ซม. ความแข็งอย่างต่อเนื่องที่หรือต่ำกว่า 4.0 ppm และซิลิกา≤2.0 ppm

โครงการที่การติดตั้งและการลดค่าใช้จ่ายในการดําเนินการเป็นความสำคัญและความต้านทานของผลิตภัณฑ์ของแอมป์ gt; 16 MΩ · ซม. ตอบสนองความต้องการของกระบวนการ - ทั่วไปสำหรับการผลิตไฟฟ้าส่วนใหญ่, อิเล็กทรอนิกส์ทั่วไปและวงจรน้ำบริสุทธิ์ยา

สิ่งอำนวยความสะดวกที่ขาดพื้นที่หรืออนุญาตสําหรับการจัดเก็บกรดและ caustic เป็นจำนวนมาก, หลุมกลาง, หรือสถานีฟื้นฟูเตียงผสม

ระบบที่ต้องการอุปกรณ์ฟอกน้ำที่ได้รับการรับรองฮาลาลสําหรับการผลิตอาหาร เครื่องดื่ม หรือยาฮาลาล

ไม่แนะนำสำหรับ:

เซมิคอนดักเตอร์หน้าหรือโรงงานไมโครอิเล็กทรอนิกส์ขั้นสูงที่ต้องการน้ำผลิตอย่างเคร่งครัด 18 MΩ·cm ด้วยโบรอนและซิลิกา sub-ppb สำหรับลูปขัดเหล่านี้เลือก Ionpure VNX55-EX ซึ่งรับประกัน 18 MΩ·cm andamp; gt; การปฏิเสธโบรอน 99%

น้ำให้อาหารที่คลอรีนฟรีเกิน 0.02 ppm อย่างต่อเนื่อง เมมเบรนโพลีเมอร์และเรซินแลกเปลี่ยนไอออนอาจเสียหายออกซิเดชั่น ติดตั้งโซเดียมไบสัลไฟต์ปริมาณลื่นหรือกรองคาร์บอนกิจกรรมเม็ดลวดข้างบนหรือถ้าคลอรีนไม่สามารถหลีกเลี่ยงได้ตรวจสอบว่าแผนการรักษาก่อนคลอรามินที่ทนได้หรือไม่

น้ำให้อาหารที่มีอุณหภูมิต่ำมากต่ำกว่า 5 องศาเซลเซียส เพราะการเคลื่อนไหวของไอออนและการเคลื่อนไหวเรซินช้าพอที่จะลดความต้านทานของผลิตภัณฑ์ เมื่อน้ำแหล่งเย็นเป็นแหล่งจ่ายเท่านั้น ต้องมีเครื่องแลกเปลี่ยนความร้อนแผ่นเพื่อรักษาอุณหภูมิสูงกว่า 15 ° C ก่อนโมดูล

การไหลต่ำกว่า 1.5 m³ / h การใช้โมดูล VNX15-CDIT ที่เล็กที่สุดที่น้อยกว่า 50% ของการไหลในชื่ออาจนําไปสู่ความผิดปกติที่ไม่เพียงพอภายในเซลล์ที่แจ้งและการปรับขนาดท้องถ สําหรับการใช้งานที่มีการไหลต่ำ พิจารณาชุด Ionpure LX ขนาดเล็กหรือโมดูล CEDI จุดใช้งาน

คำถามที่พบบ่อย

1. ความแตกต่างระหว่าง VNX30-CDIT และ VNX15-CDIT คืออะไรและฉันจะเลือกขนาดที่เหมาะสมได้อย่างไร?

VNX30-CDIT (IP-VNX30CDIT-2) ให้การไหลของผลิตภัณฑ์ในชื่อ 6.8 m³ / h (30 gpm) ในขณะที่ VNX15-CDIT (IP-VNX15CDIT-2) ให้ 3.4 m³ / h (15 gpm) พวกเขาแบ่งปันความอดทนความแข็งที่เหมือนกัน คุณภาพน้ำของผลิตภัณฑ์ และช่วงการกู้คืน เลือกขนาดตามความต้องการน้ำขัดเฉลี่ยประจําวันของโรงงาน จากนั้นเพิ่มขอบเงิน 10-15% สําหรับวงจรน้ำบริสุทธิ์สูงกว่า 20 m³ / h โมดูล VNX30-CDIT หลายตัวพร้อมกันมักจะมีค่าใช้จ่ายติดตั้งที่ต่ำกว่าต่อลูกบาศก์เมตร

2. โมดูล VNX-CDIT สามารถผลิตน้ำที่มีความบริสุทธิ์สูงได้อย่างน่าเชื่อถือได้โดยตรงจาก RO ผ่านเดียวแม้ว่าจะมีความแข็ง 4 ppm หรือไม่?

ใช่ครับ การออกแบบเซลล์บางและเรซินเตียงผสมที่ได้รับการปรับปรุงในโมดูล VNX-CDIT ได้รับการตรวจสอบโดยเฉพาะเพื่อรับความแข็งของอาหารสูงสุด 4.0 ppm (เป็น CaCO) ₃) และซิลิกาสูงสุด 2.0 ppm ขณะที่รักษาความต้านทานของผลิตภัณฑ์สูงกว่า 16 MΩ·cm ภายใต้เงื่อนไขการซึมผ่าน RO แบบเดียวทั่วไปของความนํา 20-60μS / cm ความต้านทานของผลิตภัณฑ์จะถึง 17-18 MΩ · cm อย่างต่อเนื่อง เราขอแนะนำให้ตรวจสอบแนวโน้มความแข็งของอาหารก่อนที่จะมุ่งมั่นในการป้อน RO ผ่านเดียว

3. ซิลิกาและ CO มากแค่ไหน ₂ VNX-CDIT ลบเมื่อเทียบกับโมดูล EDI มาตรฐานหรือไม่?

VNX-CDIT ให้การกำจัดซิลิกา≥95% จากความเข้มข้นของอาหารสูงสุด 2 ppm ขั้วไฟฟ้าเซลล์บางของมันเข้มข้นศักยภาพไฟฟ้าในเส้นทางการย้ายที่สั้นซึ่งขับเคลื่อน CO ที่ละลาย ₂ การแปลงเป็นไบคาร์บอเนตและการโอนไอออนเข้าสู่ช่องเข้มข้น ในการติดตั้งส่วนใหญ่ที่มี RO permeate ที่มี CO 5-15 ppm ₂, โมดูลลบมากกว่า 90% ของ CO ₂, ป้องกันการลดความต้านทานน้ำของผลิตภัณฑ์ที่เกิดขึ้นในโมดูล EDI มาตรฐานเมื่อ CO ₂ ไม่ได้ถูกลบออกข้างบน

4. ค่าใช้จ่ายในการดำเนินงานทั่วไปต่อลูกบาศก์เมตรของผลิตภัณฑ์น้ำสำหรับ VNX-CDIT คืออะไรและมันเปรียบเทียบกับ deionizers เตียงผสมอย่างไร?

การใช้ไฟฟ้าสําหรับโมดูล VNX-CDIT คือประมาณ 0.15-0.35 กิโลวัตต์ชั่วโมงต่อลูกบาศก์เมตรของน้ำของผลิตภัณฑ์ขึ้นอยู่กับความนําอาหาร ไม่มีค่าใช้จ่ายทางเคมี และไม่มีแรงงานฟื้นฟู ในวงจรขัด 20 m³ / h โดยทั่วไปส่งผลให้มีค่าใช้จ่ายในการดำเนินงานทั้งหมดต่ำกว่า 0.03 ดอลลาร์สหรัฐต่อลูกบาศก์เมตรเมื่อเทียบกับ 0.08-0.15 ดอลลาร์สหรัฐต่อลูกบาศก์เมตรสําหรับระบบเตียง

5. อุปกรณ์การรักษาล่วงหน้าอะไรจําเป็นอย่างแน่นอนของ VNX-CDIT?

ระบบออสโมสย้อนกลับผ่านเดียวที่ผลิตการซึมผ่านด้วยความนํา lt; 100μS / ซม. และฟรี chlorineamp; lt;0.02 ppm คือการรักษาล่วงหน้าขั้นต่ำ หากแหล่งจ่ายน้ำดิบมีความแข็งที่ผันผวนหรือสูงสุดซิลิกาที่อาจเกินขีดจำกัดของโมดูลแนะนำให้ใช้ระบบอ่อนหรือปริมาณป้องกัน scalant กรองตลับหมึก 5 ไมครอนทันทีก่อนโมดูลป้องกันการปนเปื้อนอนุภาค

6. ขนาดและน้ำหนักของ VNX30-CDIT และ VNX15-CDIT คืออะไร?

VNX30-CDIT มีขนาดเส้นผ่าศูนย์กลาง 44.45 ซม. กว้าง 50.8 ซม. สูง 50.8 ซม. และยาว 213.3 ซม. VNX15-CDIT มีเส้นผ่าศูนย์กลาง ความกว้าง และความสูงเดียวกัน แต่มีความยาว 101.6 ซม. เราจัดหาภาพวาดการติดตั้งรายละเอียด และแนะนำให้มีระยะทางอย่างน้อย 60 ซม. ทุกด้านเพื่อการเชื่อมต่อและการเข้าถึงบริการ

7. VNX-CDIT มีการรับรองฮาลาลหรือไม่และนั่นหมายความว่าสําหรับการใช้งานอาหารและเครื่องดื่มคืออะไร?

โมดูล VNX-CDIT มีใบรับรองฮาลาลที่ถูกต้องที่ออกโดยหน่วยงานรับรองที่ได้รับการยอมรับ การรับรองฮาลาลยืนยันว่าวัสดุและกระบวนการผลิตหลีกเลี่ยงสารที่ห้ามภายใต้กฎหมายอิสลาม ซึ่งเป็นสิ่งสำคัญสําหรับน้ำส่วนผสมที่ใช้ในโรงงานอาหาร เครื่องด เราให้ใบรับรองและเอกสารสนับสนุนในแต่ละการจัดส่ง

8. VNX-CDIT มีค่าใช้จ่ายเท่าไหร่และปัจจัยอะไรส่งผลต่อราคา?

ราคาสําหรับชุด VNX-CDIT โดยทั่วไปจะตั้งแต่ 20,000 ถึง 38,000 เหรียญสหรัฐต่อโมดูล ขึ้นอยู่กับรูปแบบการไหล ปริมาณและความต้องการในการตั้งค่าเฉพาะโครงการ ราคาผันผวนเนื่องจากอัตราแลกเปลี่ยน ภาษี และการปรับโรงงาน สำหรับใบเสนอราคาที่ถูกต้องด้วยเวลานำปัจจุบันและเงื่อนไขการจัดส่ง ติดต่อเทคโนโลยีปักกิ่ง Zhongping โดยตรง

9. เวลาส่งสินค้าสําหรับชุด VNX-CDIT คืออะไร?

เวลานำมาจากโรงงานมาตรฐานคือ 8 ถึง 10 สัปดาห์สำหรับทั้ง VNX30-CDIT และ VNX15-CDIT ช่องผลิตที่เร่งด่วนอาจลดเวลาในการนำไปเป็น 5-6 สัปดาห์สําหรับเวลาโครงการด่วน การมีสต็อกในภูมิภาคสามารถลดการจัดส่งเป็น 2-3 สัปดาห์ผ่านเครือข่ายการจําหน่ายของ Beijing Zhongping Technology

10. มีเงื่อนไขการชำระเงินและการรับประกันอะไรเมื่อซื้อโมดูล VNX-CDIT?

เรายอมรับการโอนเงิน (T / T) และจดหมายเครดิตที่ไม่สามารถถอนถอนได้ทันที สําหรับบัญชีบริษัทที่มีคุณสมบัติ Beijing Zhongping Technology โครงสร้างตารางการชำระเงินจุดหมายตามจุดหมายโครงการ การรับประกันโรงงานมาตรฐานครอบคลุมข้อบกพร่องในวัสดุและการทํางานเป็นเวลา 24 เดือนตั้งแต่การจัดส่งหรือ 18 เดือนตั้งแต่การใช้งาน การรับประกันขยายได้ถึง 36 เดือนโดยมีค่าใช้จ่ายเพิ่มเติม
