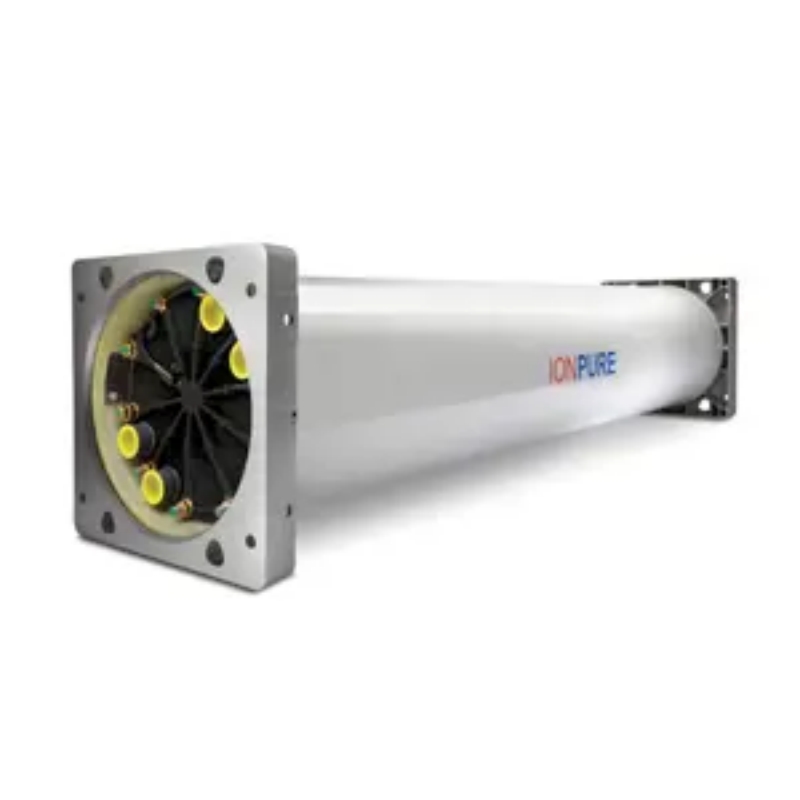

IONPURE VNX55-EX การไหลสูง CEDI EDI โมดูลบำบัดน้ำสำหรับระบบน้ำบริสุทธิ์สูง Ultra Pharma

Ionpure VNX55-EX เป็นโมดูล CEDI (electrodeionization อย่างต่อเนื่อง) ที่ไหลสูงสําหรับระบบน้ำความบริสุทธิ์สูงพิเศษที่ออกแบบมาโดยเฉพาะสําหรับไมโครอิเล็กทรอนิกส์และก ได้รับการจัดอันดับสำหรับการไหลของผลิตภัณฑ์ 12.5 m³ / h (55 gpm) มันให้ความต้านทาน 18 MΩ · cm withamp; gt; 99% ซิลิกาและการกำจัดโบรอนทํางานโดยไม่มีสารเคมีกรด / สารเคมีและบรรลุการกู้คืนน้ำ 95-97.5%

โมดูล EDI สําหรับการบำบัดน้ำคืออะไร?

โมดูล EDI เป็นอุปกรณ์ฟอกน้ำทางเคมีไฟฟ้าที่กำจัดสารปนเปื้อนที่สามารถไอออนได้จาก RO permeate โดยใช้เมมเบรนแลกเปลี่ยนไอออน, เรซินเตียงผสมและศักยภาพไฟฟ้า DC มันแทนที่ deionization เตียงผสมทั่วไป, กำจัดความต้องการในการฟื้นฟูเคมี

โมดูล electrodeionization อย่างต่อเนื่องถูกจัดประเภทตามความสามารถในการไหล: หน่วยห้องปฏิบัติการขนาดเล็ก (โดยทั่วไป amp; lt; 1 m³ / h), หน่วยอุตสาหกรรมกลางและโมดูลการไหลสูงสำหรับการใช้งาน VNX55-EX เป็นหมวดหมู่การไหลสูงที่ออกแบบมาสําหรับการผลิตน้ำบริสุทธิ์ในขนาดใหญ่ในโรงงานไมโครอิเล็กทรอนิกส์ที่คุณภาพน้ำที่สม่ำเสมอ 18 MΩ·cm และการควบคุมซิลิกา / โบรอนไม่สามารถ

ข้อมูลจำเพาะหลัก

การไหลของผลิตภัณฑ์ในชื่อ: 12.5 m³ / h (55 gpm)

ผลิตภัณฑ์ความต้านทานน้ำ: 18 MΩ · ซม. (รับประกัน)

ซิลิกา (SiO) ₂) การกำจัด: แอมป์ > 99%

การกำจัดโบรอน: แอมป์ > 99%

โซเดียม (Na) ⁺) การกำจัด: แอมป์ gt;99.9%

คลอไรด์ (Cl) ⁻) การกำจัด: แอมป์ gt;99.9%

การกู้คืนน้ำ: 95-97.5%

ช่วงแรงดันไฟฟ้าที่ใช้งาน: 0-300 VDC

ช่วงปัจจุบันในการทำงาน: 2.0-13.2 A

การนำน้ำสูงสุด: แอมป์ <10μS / ซม

ช่วงความดันน้ำป้อน: 2.1-7 บาร์ (30-100 psi)

ช่วงอุณหภูมิน้ำป้อน: 20-45 ° C (68-113 ° F)

อุณหภูมิบรรยากาศสูงสุด: 45 ° C (113 ° F)

ความอดทนคลอรีนฟรีที่เหลือ: แอมป์ lt; 0.02 ppm (เป็น Cl) ₂)

ความแข็งของน้ำอาหาร (เป็น CaCO) ₃): แอมป์ <0.1 ppm

ฟีดน้ำซิลิกา (SiO) ₂): แอมป์ <0.5 ppm

ขนาดโมดูล (เส้นผ่าศูนย์กลาง × ความยาว): 44.45 ซม. × 213.3 ซม. (17.5 นิ้ว × 84 นิ้ว)

ประเภทการเชื่อมต่อ: การเชื่อมต่อโพลีโพรพิลีน (PP) 50 มม.

การรับรอง: เครื่องหมาย CE, ISO 9001: 2015 และ ISO 14001: 2015 (ใบรับรองสถานที่ผู้ผลิต)

การเข้มข้นและการปิดผนึกช่องอิเล็กทรอด: การออกแบบปะเก็นผ่านพอร์ต

ไฮไลท์ทางเทคนิค

การทำงานที่ไม่มีสารเคมีจะลดโครงสร้างพื้นฐานการฟื้นฟู VNX55-EX ใช้พลังงาน DC และการย้ายไอออนที่ขับเคลื่อนด้วยเมมเบรน เพื่อฟื้นฟูเรซินเตียงผสมอย่างต่อเนื่อง คำถามที่พบบ่อยคือ โมดูลต้องการการฉีดกรดหรือการฉีดกรดหรือไม่ ไม่จําเป็นต้องมีถังการเป็นกลาง, การเก็บเคมี, หรือระบบการบำบัดขยะ, ลดรอยตัวของสถานที่และความซับซ้อนในการดําเนินการเมื่อเทียบกับเครื่องขัดเตี

อัตราการกู้คืน 95-97.5% ลดการปล่อยน้ำเสีย การกู้คืนน้ำสูงถูกบรรลุโดยการหมุนเวียนสารเข้มข้นและกระแสไฟฟ้าส่งเพียงเลือดเล็กน้อยไประบายน้ำ ในโรงงานน้ำบริสุทธิ์สูงสุดที่รักษา RO permeate 100 m³ / h นี่แปลเป็นการปฏิเสธ 2.5-5 m³ / h ลดความต้องการน้ำอาหารและค่าใช้จ่ายในการกำจัดเทียบกับระบบแลกเปลี่ยนไอออนที่ต้องการการฟื้นฟูแบบเต็

การปิดผนึกผ่านพอร์ตป้องกันการรั่วไหลภายนอก เทคโนโลยีปะเก็น O-ring คู่และผ่านพอร์ตในแต่ละช่องความเข้มข้นช่วยขจัดการรั่วไหลระหว่างห้องที่อาจทำให้คุณภาพน้ำของผลิตภัณฑ์เสียหายไป การออกแบบนี้มีความสำคัญสําหรับการรักษาความต้านทาน 18 MΩ·cm ในวงจรขัดไมโครอิเล็กทรอนิกส์

กล่องเชื่อมต่อไฟฟ้าที่บูรณาการช่วยให้การเชื่อมต่อสายไฟในสนามง่ายขึ้นแต่ละโมดูลรวมถึงกล่องเชื่อมต่อที่จบลงล่วงหน้าพร้อมสายไฟที่ติดตั้งโรงงานลดแรงงานการติดตั้งและป

การกำจัดซิลิกาและโบรอนที่เพิ่มขึ้นเป้าหมายคุณสมบัติของไมโครอิเล็กทรอนิกส์ รับประกัน การกำจัดทั้งซิลิกาและโบรอน 99% เกินกว่าประสิทธิภาพเตียงผสมทั่วไปแก้ไขสายพันธุ์ที่ยากที่สุดซึ่งอ่อนแอที่ทําให้เกิดข้อบกพร่องของเวเฟอร์ในการผลิตเซ

การใช้งาน

การผลิตเวเฟอร์เซมิคอนดักเตอร์ขัดสุดท้าย: ผลิตน้ำบริสุทธิ์ 18 MΩ · ซม. สําหรับการล้างเวเฟอร์และการจุ่มลิโธราฟี Theamp; การกำจัดโบรอน 99% ป้องกันการปนเปื้อนแบบ p และการกำจัดซิลิกาปกป้องแสงจากเงินฝากซิลิค

การผลิตไมโครอิเล็กทรอนิกส์และจอแสดงผลแบน: จัดหาน้ำกระบวนการที่มีความบริสุทธิ์สูงไปยังสายการผลิต TFT-LCD, OLED และ micro-LED ที่สารเหลืออิออนิกต้องเก็บไว้ต่ำกว่าร

การผลิตไฟฟ้าและการแต่งหน้าน้ำป้อนหม้อไอน้: กำจัดการแลกเปลี่ยนไอออนเตียงผสมที่โรงไฟฟ้ารวมวงจรให้น้ำป้อนความนําต่ำกว่า 0.1μS / ซม. สำหรับหม้อไอน้ำความดันสูงในขณะที่หลีกเ

น้ำบริสุทธิ์ทางยาและการรักษาก่อนการฉีด: แม้ว่าน้ำสุดท้ายจะต้องการการกลั่นหรือออสโมสย้อนกลับกับการขัด VNX55-EX เป็นขั้นตอน deionization อย่างต่อเนื่องที่รักษา lt; 1.3μS / ซม. ความนําต่อ USPamp; ล็อต; 645amp; gt; ขั้นสูงของ WFI stills ลดการปรับขนาดการกลั่นและการใช้พลังงาน

โรงงานน้ำบริสุทธิ์สูงสุดสำหรับสวนอุตสาหกรรมเทคโนโลยีสูง: การตั้งค่าขนาดของโมดูล VNX55-EX หลายโมดูลให้น้ำมากกว่า 228 m³ / h (1,000 gpm) 18 MΩ · cm จากระบบน้ำขัดเดียวลดต้นทุนน้ำต่อลูกบาศก์เมตรเมื่อเทียบกั

คู่มือการเลือก

การใช้งานที่เหมาะสม:

ความต้องการน้ำที่มีความบริสุทธิ์สูงเริ่มต้นที่ 5 มิลลิเมตร / ชั่วโมงและปรับขนาดมากกว่า 50 มิลลิเมตร / ชั่วโมงซึ่งมีโมดูล 12.5 มิลลิเมตร / ชั่วโมงเดียวหรือธนาคารขนานแทนเรื

คุณภาพ RO ที่เข้าใช้ได้อย่างต่อเนื่อง≤10μS / ซม. คลอรีนแอมป์ฟรี; lt; 0.02 ppm และอุณหภูมิที่รักษาไว้ระหว่าง 20-45 ° C - ทั่วไปของการรักษาล่วงหน้า RO คู่ผ่าน

โครงการที่กำจัดกรด/สารเคมีที่เป็นอันตราย ระบบการเป็นกลาง และการเปลี่ยนเรซินเป็นความปลอดภัยหรือความสำคัญต่อค่าใช้จ่าย

สิ่งอำนวยความสะดวกของไมโครอิเล็กทรอนิกส์และเซมิคอนดักเตอร์ที่ต้องการซิลิกัมป์ที่ได้รับการตรวจสอบ lt; 0.5 ppb และ boronamp; lt; 50 ppt ในน้ำผลิตภัณฑ์

ไม่แนะนำสำหรับ:

การนำน้ำให้อาหารเกิน 10μS / cm (เช่น RO ผ่านเดียวโดยตรงบนน้ำทะเลสูง TDS) ติดตั้ง RO รองหรือ softener / degassifier ข้างบนหรือเลือกโมดูล CEDI ที่ได้รับการจัดอันดับสําหรับการนําอาหารที่สูงขึ้นเช่น Ionpure VNX30-CDIT

อุณหภูมิน้ำต่ำกว่า 15 ° C เป็นเวลานาน อุณหภูมิต่ำช่วยเพิ่มความหนืดของน้ำและลดการเคลื่อนไหวของไอออนส่งผลให้ความต้านทานของผลิตภัณฑ์ลดลงต่ำกว่า 18 MΩ · ซม. ในสถานการณ์การให้อาหารเย็นเครื่องแลกเปลี่ยนความร้อนแผ่นโดยใช้น้ำทำความร้อนในสถานที่ควรทำความร้อน RO permeate toamp > 20 ° C

การขัดขนาดเล็กมากที่โมดูลเดียวเกินการไหลที่ต้องการ การดําเนินการโมดูล 12.5 ม.³/ชั่วโมงที่มีการหมุนน้อยกว่า 20% อาจทําให้เกิดการกระจายการไหลที่ไม่สม่ำเสมอและการหมดเรซินท้องถิ่น สําหรับการไหลต่ำกว่า 2.5 m³ / h พิจารณาโมดูล Ionpure ขนาดเล็กเช่น LX หรือ IP-LXM series

คำถามที่พบบ่อย

1. ความต้านทานหรือคุณภาพน้ำที่ VNX55-EX รับประกัน?

โมดูลรับประกันความต้านทานน้ำของผลิตภัณฑ์ 18 MΩ·cm เมื่อน้ำป้อนตรงกับเงื่อนไขทางเข้าที่จําเป็น ประสิทธิภาพที่วัดทั่วไปที่การไหลที่กำหนดคือ 17.5-18.2 MΩ · ซม. ซิลิกาต่ำกว่า 0.5 ppb และโบรอนต่ำกว่า 50 ppb

2. อายุการใช้งานที่คาดหวังของโมดูล VNX55-EX CEDI คืออะไร?

โมดูลถูกออกแบบมาสําหรับอายุการใช้งานขั้นต่ำ 7 ปีภายใต้สภาพการทำงานปกติด้วยคุณภาพน้ำป้อนที่สม่ำเสมอ การติดตั้งหลายแห่งประสบความสำเร็จ 8 ถึง 10 ปี ก่อนที่จะต้องปรับปรุงโรงงาน เราแนะนำให้มีแนวโน้มการทํางานเป็นประจําของแรงดันไฟฟ้าและความต้านทานของผลิตภัณฑ์ เพื่อคาดการณ์สิ้นสุดอายุการใช้งาน

3. ค่าใช้จ่าย VNX55-EX เท่าไหร่และช่วงราคาคืออะไร?

VNX55-EX มักจะตั้งแต่ 28,000 ถึง 45,000 USD ต่อโมดูล ขึ้นอยู่กับขนาดโครงการ การตั้งค่า และการกระจายภูมิภาค ราคาผันผวนเนื่องจากอัตราแลกเปลี่ยน ภาษี และการปรับโรงงาน สำหรับใบเสนอราคาที่ถูกต้องด้วยเงื่อนไขการจัดส่งติดต่อเทคโนโลยีปักกิ่ง Zhongping โดยตรง

4. คุณให้บริการทดลองเช่าหรือการจัดทดสอบนักบินก่อนซื้อเต็มรูปแบบหรือไม่?

เราจัดการทดสอบนักบินใช้สกิดที่กำหนดค่าล่วงหน้าด้วยโมดูล VNX55-EX เดียวที่สถานที่ของลูกค้า นี่ยืนยันคุณภาพน้ำของผลิตภัณฑ์และอัตราการกู้คืนในสภาพน้ำอาหารจริงก่อนการมุ่งมั่นทุน ติดต่อเทคโนโลยีปักกิ่ง Zhongping เพื่อกำหนดการทดสอบนักบิน

5. เวลาจัดส่งและเวลานำสําหรับ VNX55-EX คืออะไร?

เวลานำมาจากโรงงานมาตรฐานคือ 8 ถึง 10 สัปดาห์ การจัดส่งที่เร่งอาจมีให้บริการสําหรับเวลาโครงการด่วน ผู้จัดจำหน่ายที่ได้รับอนุญาตที่มีสินค้าคลังสินค้าในภูมิภาคสามารถลดเวลาในการนำไปถึง 4 สัปดาห์

6. มีเงื่อนไขการชำระเงินและตัวเลือกการเงินใด?

เรายอมรับจดหมายเครดิตที่ไม่สามารถถอนถอนได้ (L / C ที่เห็น) การโอนเงิน (T / T) และสําหรับผู้ซื้อที่มีคุณสมบัติเงื่อนไขการชำระเงินล่าช้าห สําหรับโครงการทุนหลายหน่วย เทคโนโลยีปักกิ่ง Zhongping สามารถสร้างตารางการชำระเงินอย่างเป็นจุดหมายได้

7. คุณภาพน้ำก่อนหรือน้ำป้อนจะต้องมีอะไรก่อน VNX55-EX?

น้ำป้อนต้องเข้าไปใน RO ด้วยความนํา lt; 10μS / ซม. อุณหภูมิ 20-45 ° C คลอรีฟรี; lt; 0.02 ppm, ความแข็ง samp; lt; 0.1 ppm และ silicaamp; <0.5 ppm ออสโมสย้อนกลับสองครั้งผ่านด้วยการถอดคลอรีน UV และการแลกเปลี่ยนความร้อนเป็นการตั้งค่าก่อนการรักษามาตรฐาน

8. VNX55-EX สามารถทำงานได้หรือไม่เป็นระยะหรือในโหมดสแตนด์บายร้อน?

โมดูลสามารถวางไว้ในสแตนด์บาย์การหมุนเวียนใหม่ได้ถึง 72 ชั่วโมงโดยไม่มีการไหลของน้ำตราบใดที่มีแรงดันไฟฟ้าต่ำ (โดยทั่วไป 0.5-1 A) เพื่อป้องกันการสกปรกทางชีวภาพและการ การเริ่มต้นจากการปิดที่ขยายต้องมีลําดับล้างการฆ่าเชื้อ

9. ค่าใช้จ่ายในการดำเนินงานหรือวัสดุสิ้นสุดสําหรับ VNX55-EX คืออะไร?

ไม่มีกรด, กัสติก, หรือวัสดุใช้เปลี่ยนเรซิน ค่าใช้จ่ายในการดําเนินงานเท่านั้นคือการใช้พลังงาน DC โดยปกติ 0.1-0.3 กิโลวัตต์ชั่วโมงต่อลูกบาศก์เมตรของน้ำผลิต การบำรุงรักษาเป็นประจํา จํากัดเท่าการตรวจสอบปีของซีลและการเชื่อมต่อไฟฟ้า

10. มีการสนับสนุนการติดตั้งและการใช้งานและมันรวมถึงอะไร?

เราให้การสนับสนุนการเปิดใช้งานและการเริ่มต้นที่ดูแลโดยโรงงาน สําหรับการติดตั้งโมดูลครั้งแรกที่แต่ละสถานที่ นี่รวมถึงการทดสอบความซื่อสัตย์, การปรับเทียบแหล่งจ่ายไฟ, และการฝึกอบรมผู้ปฏิบัติการ. ข้อตกลงบริการที่ขยายครอบคลุมการตรวจสอบสุขภาพประจําปี และการแก้ไขปัญหาในสถานที่มีให้บริการจาก Beijing Zhongping Technology
