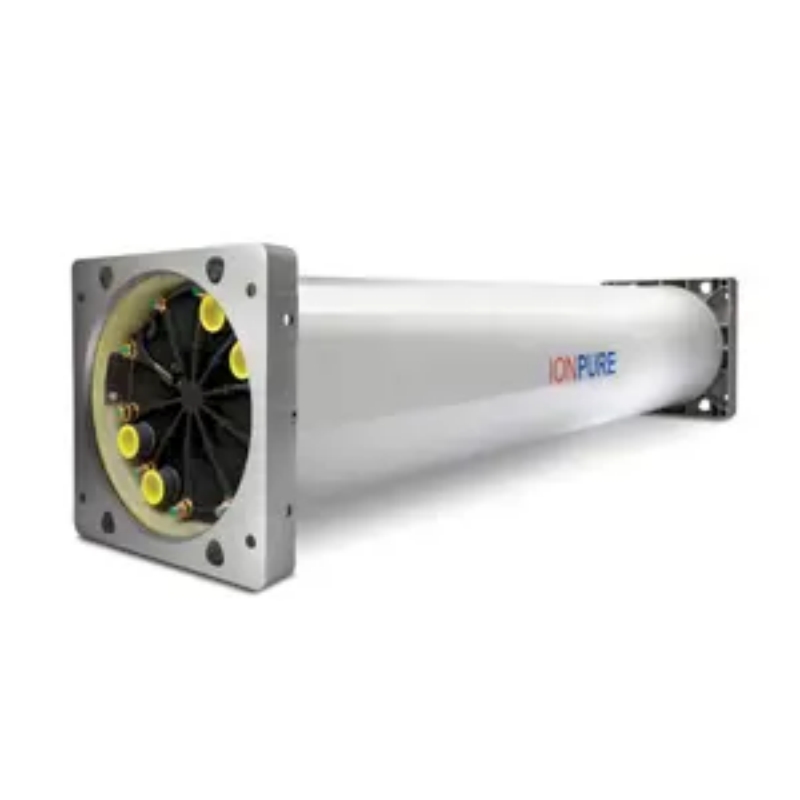

IONPURE VNX55-E โมดูล CEDI ไหลสูง 18 MΩ-cm น้ำบริสุทธิ์สูงสําหรับระบบบำบัดน้ำไมโครอิเล็กทรอนิกส์ความบริสุทธิ์สูง

IONPURE VNX55-E เป็นโมดูล electrodeionization ต่อเนื่องที่ไหลสูง (CEDI) ที่ส่งการไหลของผลิตภัณฑ์น้ํา 12.5 m³ / h (55 gpm) สําหรับระบบกึ่งตัวนำและระบบน้ําบริสุทธิ์สูง ออกแบบเป็นโมดูล cedi ปราศจากสารเคมีสำหรับระบบบำบัดน้ำความบริสุทธิ์สูงมันรับประกันความต้านทาน 18 MΩ · ซม. ด้วย≥95% ซิลิกาและการกำจัดโบรอน เหมาะสำหรับน้ำล้างไมโครอิเล็กทรอนิกส์ wafer fab UPW loops และการผลิตไฟฟ้าหม้อไอน้ำ

โมดูล CEDI ไหลสูงคืออะไร?

โมดูล CEDI ที่ไหลสูงเป็นอุปกรณ์ฟอกน้ำทางเคมีไฟฟ้าที่กำจัดสารปนเปื้อนที่ไอออนิสและไอออนิสได้อย่างต่อเนื่องจาก Reverse Osmosis (RO) permeate เพื่อผลิตน้ำบริสุทธิ์สูงโดย ไม่เหมือนการแลกเปลี่ยนไอออนแบบผสมแบบดั้งเดิม โมดูล CEDI ใช้เมมเบรนแลกเปลี่ยนไอออน เรซินแลกเปลี่ยนไอออน และศักยภาพไฟฟ้า DC เพื่อขับเคลื่อนการย้ายไอออน แยกน้ำเป็น H + และ OH-ions เพื่อการฟื้นฟูเรซิ นี้จะลดการจัดการกรด / กัสติกถังทำลายและการหยุดการฟื้นฟู

VNX55-E เป็นตัวแทนของความสามารถในการไหลที่สูงสุดในชุด IONPURE VNX ที่ได้รับการจัดอันดับ 12.5 m³ / h ต่อโมดูล มันถูกเพิ่มประสิทธิภาพโดยเฉพาะสําหรับการผลิตไมโครอิเล็กทรอนิกส์ที่การควบคุมซิลิกา, โบรอน, โซเดียมและคลอไรด์ระดับ ppb เป็นสิ่งที่จําเป็ โมดูล VNX55-E หลายโมดูลสามารถจัดการได้พร้อมกันเพื่อสร้างระบบเกิน 228 m³ / h ((1,000 gpm)

ข้อมูลจำเพาะหลัก

การไหลของผลิตภัณฑ์ในชื่อ: 12.5 m³ / h ต่อโมดูล (55 gpm)

ผลิตภัณฑ์ ความต้านทานน้ำ: ≥18 MΩ · ซม. (รับประกัน)

ซิลิกา (SiO) ₂) การกำจัด: ≥95%

การกำจัดโบรอน: ≥95%

โซเดียม (Na) ⁺) การกำจัด: ≥99.8%

คลอไรด์ (Cl) ⁻) การกำจัด: ≥99.8%

การกู้คืนน้ำ: 98.5% ถึง 99%

ช่วงแรงดันไฟฟ้า DC ในการทำงาน: 0 ถึง 300 โวลต์

ช่วงปัจจุบัน DC ที่ใช้งาน: 2.0 ถึง 13.2 A

การนําน้ำอาหาร: แอมป์; lt; 10μS / ซม. (จำเป็นต้องใช้น้ำ RO หรือ DI)

ช่วงอุณหภูมิน้ำป้อน: 20 ° C ถึง 45 ° C

ช่วงความดันน้ำป้อน: 1.4 ถึง 7 บาร์ (20 ถึง 100 psi)

ฟีดน้ำคลอรีนที่เหลือ: แอมป์ <0.02 ppm

ความแข็งทั้งหมดของน้ำอาหาร: แอมป์ lt; 0.1 ppm (เป็น CaCO) ₃)

ฟีดน้ำซิลิกาปฏิกิริยา: amp; <0.2 ppm

อุณหภูมิบรรยากาศสูงสุด: ≤45 ° C

สภาพแวดล้อมการติดตั้ง: ในร่มหลีกเลี่ยงแสงแดดโดยตรง

เส้นผ่าศูนย์กลางโมดูล: 44.45 ซม.

ความกว้างของโมดูล: 50.8 ซม.

ความสูงของโมดูล: 50.8 ซม.

ความยาวโมดูล: 213.3 ซม.

การเชื่อมต่อ: การออกแบบปะเก็นผ่านพอร์ต, รวมขั้วต่อโพลีโพรพิลีน (PP) 50 มม.

กล่องเชื่อมต่อ: รวมกล่องเชื่อมต่อที่มีสายล่วงหน้า

การรับรอง: เครื่องหมาย CE ผลิตภายใต้ระบบการจัดการคุณภาพที่ได้รับการรับรอง ISO 9001 และ ISO 14001

ประสิทธิภาพความต้านทานของผลิตภัณฑ์ทั่วไป: 17.5 ถึง 18 MΩ · ซม

ไฮไลท์ทางเทคนิค

ห้องเข้มข้นของเซลล์บางกำจัดการฉีดน้ำเกลือ การออกแบบเซลล์บางที่เป็นสิทธิบัตรให้ความเข้มข้นของไอออนที่ถูกปฏิเสธโดยไม่ต้องให้อาหารน้ำเกลือภายนอกหรือปั๊มหมุนเวียนใหม่ความเข้มข้น, ท่อระบบง่ายและลดจ

การปิดผนึกผ่านพอร์ตป้องกันการรั่วไหลระหว่างวงจร แต่ละจุดเชื่อมต่อใช้ปะเก็นบีบอัดผ่านพอร์ท ที่แยกผลิตภัณฑ์, ความเข้มข้นและกระแสไฟฟ้า โหมดความล้มเหลวของร่อง O-ring ทั่วไปที่พบกับการออกแบบแผ่นและกรอบทั่วไปจะถูกกําจัดลดความเสี่ยงในการหยุดเวลาที่ไม่ได้กำหนดไว้ในการดําเนินการต่อเนื่อง 24/7

การกระจายการไหลแบบบูรณาการเพิ่มประสิทธิภาพของปัจจุบัน เส้นทางการไหลภายในของโมดูลและการจัดเรียงบรรจุเรซินรักษาความหนาแน่นของกระแสที่สม่ำเสมอทั่วพื้นที่ที่ทํางานของเมมเบรนทั้งหมด นี้ป้องกันจุดร้อนท้องถิ่นที่ทําให้อายุการใช้งานของเมมเบรนเสียหาย และรับประกันประสิทธิภาพการปฏิเสธซิลิกาและโบรอนทั้ง 98.5% ถึง 99%

การทำงานที่ไม่มีสารเคมีช่วยลดภาระ OPEX และ EHS การฟื้นฟูทางเคมีไฟฟ้าเกิดขึ้นอย่างต่อเนื่องภายในโมดูลไม่จําเป็นต้องมีสารเคมีกรด, สารเคมีหรือการทำลาย คำถามการซื้อที่พบบ่อยคือ โมดูล CEDI ต้องการเปลี่ยนเรซินประจําหรือการทำความสะอาดเคมีหรือไม่ โมดูล IONPURE VNX55-E ทำงานเป็นเวลาหลายปีโดยไม่ต้องเปลี่ยนเรซิน ความถี่ในการทำความสะอาดขึ้นอยู่กับการปฏิบัติตามคุณภาพทางเข้าขั้นต่ำที่ระบุไว้

การใช้งาน

เซมิคอนดักเตอร์เวเฟอร์ fab ขัดน้ำบริสุทธิ์สูงสุด: ได้รับการซึมซึม RO รองและขัดถึง 18 MΩ · ซม. สําหรับการเขียนรูปแบบการจุ่ม, การแกะสลักเปียกและการทำความสะอาดหล การกำจัดซิลิกาและโบรอน ≥95% ปกป้องจากการก่อตั้งข้อบกพร่องของวงจรไมโครในกระบวนการโหนด sub-10 nm

จอแสดงผลแผงแบน (FPD) การผลิตน้ำล้าง: ให้น้ำล้างความบริสุทธิ์สูงที่สม่ำเสมอสําหรับการทำความสะอาดพื้นผิว LCD และ OLED อัตราการไหล 12.5 ม.³/ชั่วโมงต่อโมดูลช่วยให้ระบบกะทัดรัดสำหรับโรงงาน UPW Gen 8.5 และ Gen 10.5 fab

น้ำป้อนหม้อไอน้ำความดันสูงการผลิตพลังงาน: ขัด RO ซึมผ่านไปยังความนําต่ำต่ำกว่า 0.1μS / ซม. สําหรับการแต่งหน้าต้มความดันสูงในกังหันก๊าซวงจรรวมและโรงงานถ การกำจัดโซเดียม≥99.8% ป้องกันการกัดกร่อนใบมีดกังหวันและการปรับขนาดซิลิกา

น้ำบริสุทธิ์ทางยา (PW) และน้ำสำหรับฉีด (WFI) pre-treatment: ใช้เป็นขั้นตอนก่อนขัดล่างหน้าของการกลั่นหรือ UF สุดท้าย ลดการจัดการเคมีที่เกี่ยวข้องกับการแลกเปลี่ยนบริการ DI ที่ได้รับการฟื้นฟูจากสถานที่เพื่อให้การตรวจสอบการปฏิบัติตาม USP และ EP ง่ายขึ้น

การขยายโรงงานกลาง UPW ขนาดใหญ่: โมดูล VNX55-E หลายโมดูลที่จัดการขนานผลิตมากกว่า 228 m³ / h สําหรับวงจรกระจายทั่ววิทยาลัย กล่องเชื่อมต่อที่ติดตั้งและรวมตัวเชื่อมต่อ PP ขนาด 50 มม. ลดแรงงานท่อสนามและเวลาสิ้นสุดไฟฟ้าในระหว่างการติดตั้ง

คู่มือการเลือก

การใช้งานที่เหมาะสม:

ระบบน้ำบริสุทธิ์ขนาดใหญ่ที่ต้องการ≥12.5 m³ / h ต่อรถไฟขัดด้วยความนําอาหารที่สม่ำเสมอ lt; 10μS / ซม. จาก RO ข้างบน

โรงงานเซมิคอนดักเตอร์และไมโครอิเล็กทรอนิกส์ที่ข้อกำหนดการกำจัดซิลิกาโบรอนโซเดียมและคลอไรด์มีความสำคัญสําหรับการประมวลผลเวเฟอร์

สิ่งอำนวยความสะดวกที่ต้องการที่จะกำจัดการเคมีที่เป็นอันตราย - ไม่มีกรดจำนวนมากหรือการเก็บรักษา caustic ไม่มีระบบการเป็นกลาง ไม่มีภาระการปล่อยน้ำเกลือขยะ

ห้องควบคุมในร่มหรืออาคารบำบัดน้ำที่มีอุณหภูมิรอบต่ำกว่า 45 องศาเซลเซียส และไม่มีแสงแดดโดยตรงบนโมดูล

ไม่แนะนำสำหรับ:

ป้อนน้ำที่มีความนําเกิน 10μS / ซม. หรือความแข็ง gt; 0.1 ppm โดยไม่ต้องปรับปรุงการรักษาล่วงหน้า การเกินข้อกำหนดทางเข้าลดความต้านทานของผลิตภัณฑ์เร่งการปรับขนาดภายในห้องเข้มข้นและอาจทำลายเมมเบรนแลกเปลี่ยนไอออนอย่างถาวร

การใช้งานที่ต้องการความต้านทานน้ำของผลิตภัณฑ์ต่ำกว่า 10 MΩ·cm ที่ไหลเต็ม ในกรณีดังกล่าว โมดูล CEDI ขนาดเล็กจากชุด IONPURE VNX-CDIT หรือ IP-LXM อาจให้ค่าใช้จ่ายทุนต่อหน่วยการไหลที่สัดส่วนมากขึ้น

การติดตั้งกลางแจ้งไม่มีห้องป้องกันสภาพอากาศ VNX55-E ได้รับการจัดอันดับสําหรับการใช้ในร่ม การสัมผัสกับ UV และสภาพแวดล้อมที่มีความเสี่ยงในการแช่แข็งต้องการที่พักผ่อนที่ควบคุมอุณหภูมิ

คำถามที่พบบ่อย

1. รอยตัวและขนาดการติดตั้งของ IONPURE VNX55-E คืออะไร?

ร่างกายโมดูลมีความยาว 213.3 ซม. กว้าง 50.8 ซม. และสูง 50.8 ซม. มีเส้นผ่าศูนย์กลาง 44.45 ซม. อนุญาตให้มีช่องว่างเพิ่มเติมสำหรับอุปกรณ์เชื่อมต่อ PP ที่เชื่อมต่อกัน 50 มม.

2. เวลาจัดส่งทั่วไปหรือเวลานำสำหรับ VNX55-E นานแค่ไหน?

เวลานำมาตรฐานคือ 8 ถึง 12 สัปดาห์จากการยืนยันการสั่งซื้อจากโรงงาน สําหรับเวลาโครงการด่วน ช่องผลิตที่เร่งด่วนสามารถลดการจัดส่งเป็น 6 สัปดาห์

3. คุณภาพน้ำป้อนอะไรจําเป็นต้องใช้ VNX55-E อย่างน่าเชื่อถือ?

น้ำอาหารต้องเป็น RO ซึมซึมรองหรือน้ำคุณภาพ DI ที่มีความนํา lt; 10μS / ซม. อุณหภูมิ 20-45 ° C ความดัน 1.4-7 บาร์ คลอรีนแอมป์ที่เหลือ lt; 0.02 ppm, ความแข็ง samp; lt; 0.1 ppm เป็น CaCO ₃, และ silicaamp ปฏิกิริยา; <0.2 ppm การทำงานนอกข้อจำกัดเหล่านี้จะลดความต้านทานน้ำของผลิตภัณฑ์และอาจไม่มีความคุ้มครองของการรับประกัน

4. โมดูล IONPURE VNX55-E CEDI มีค่าใช้จ่ายเท่าไหร่? ราคาคืออะไร?

VNX55-E มักจะตั้งแต่ 65,000 ถึง 85,000 USD ต่อโมดูลขึ้นอยู่กับปริมาณการตั้งค่าระบบและเงื่อนไขการจัดส่งภาคภูมิภาค ราคาผันผวนเนื่องจากอัตราแลกเปลี่ยน ภาษี และการปรับโรงงาน สําหรับการเสนอราคาที่ถูกต้องด้วยราคาปัจจุบันและค่าใช้จ่ายในการจัดส่ง ติดต่อเทคโนโลยีปักกิ่ง Zhongping โดยตรง

5. มีเงื่อนไขการชำระเงินใด ๆ เมื่อซื้อ VNX55-E?

เรายอมรับการโอนเงิน (T / T) และจดหมายเครดิตที่ไม่สามารถถอนถอนได้ (L / C) ที่เห็น สําหรับบัญชีอุตสาหกรรมที่มีคุณสมบัติ Beijing Zhongping Technology ให้บริการจ่ายเงินแบบระยะเวลาที่เกี่ยวข้องกับจุดหมายการทดสอบการยอมรับจากโรงงาน

6. VNX55-E สามารถทำงานได้ที่ไหลบางส่วนตัวอย่างเช่นในระหว่างการใช้งานหรือช่วงเวลาที่มีความต้องการต่ำหรือไม่?

ใช่โมดูลสามารถทำงานได้ที่การไหลลดลงโดยการปรับกระแส DC ตามสัดส่วน รักษาการไหลของน้ำให้อาหารภายใน 60% ถึง 110% ของอันดับชื่อ และปรับแรงดันไฟฟ้าเพื่อรักษาความหนาแน่นของกระแสเป้าหมายเพื่อกำจัดอิออนที่ดีที่สุด

7. VNX55-E บรรลุอัตราการกู้คืนน้ำอย่างไรและมีการจัดการเข้มข้นอย่างไร?

โมดูลบรรลุการกู้คืน 98.5% ถึง 99% กระแสเข้มข้น 1% ถึง 1.5% ที่เหลือสามารถกลับไปยังถังอาหาร RO หรือปล่อยได้เนื่องจากมีเกลืออาหารเข้มข้นเท่านั้นโดยไม่มีสารเคมีเพิ่ม

8. VNX55-E เข้ากันได้กับระบบควบคุมและการเก็บข้อมูลที่ใช้ PLC ที่มีอยู่หรือไม่?

ใช่กล่องเชื่อมต่อที่มีสายล่วงหน้าให้ขั้วไฟเข้า DC ผู้ใช้ให้พลังงาน DC ภายนอก (ได้รับการจัดอันดับ 0-300 VDC, 2.0-13.2 A) จากเครื่องแก้ไขที่ควบคุมโดยสัญญาณอนาล็อก 4-20 mA หรือ 0-10 VDC จากโรงงาน SCADA หรือ PLC

9. VNX55-E มีการรับประกันอะไรและมีข้อตกลงบริการขยายได้หรือไม่?

เราให้การรับประกันมาตรฐาน 12 เดือนตั้งแต่การจัดส่งหรือ 18 เดือนตั้งแต่การจัดส่งตามที่เกิดขึ้นก่อน โปรแกรมการรับประกันที่ขยายรวมถึงการตรวจสอบประสิทธิภาพประจําปี และการทดสอบความซื่อสัตย์ของเมมเบรนมีให้บริการจาก Beijing Zhongping Technology

10. การเปลี่ยนหรือการขยายโมดูล VNX55-E จะตรงกับไฮดรอลิกที่มีอยู่อย่างไร?

โมดูล VNX55-E ทั้งหมดมีความต้านทานไฮดรอลิกและเรขาคณิตพอร์ตที่เหมือนกัน โมดูลใหม่สามารถเพิ่มเข้าไปใน manifold ขนานที่มีอยู่โดยไม่ต้องสร้างความสมดุลใหม่ ให้การออกแบบระบบและการโหลดปัจจุบันต่อรถไฟเมื่อสั่งซื้อ และเทคโนโลยีปักกิ่ง Zhongping จัดหาการวาดภาพการเชื่อมต่อหลากหลายและการโหลดไฟฟ้า
