คู่มือปฏิบัติเกี่ยวกับวิธีการแก้ไขปัญหา VFD และแนวทางการแก้ไขปัญหา VFD ของ Yaskawa(ยาสคาวะ) อย่างรวดเร็วสำหรับมอเตอร์ในงานอุตสาหกรรม

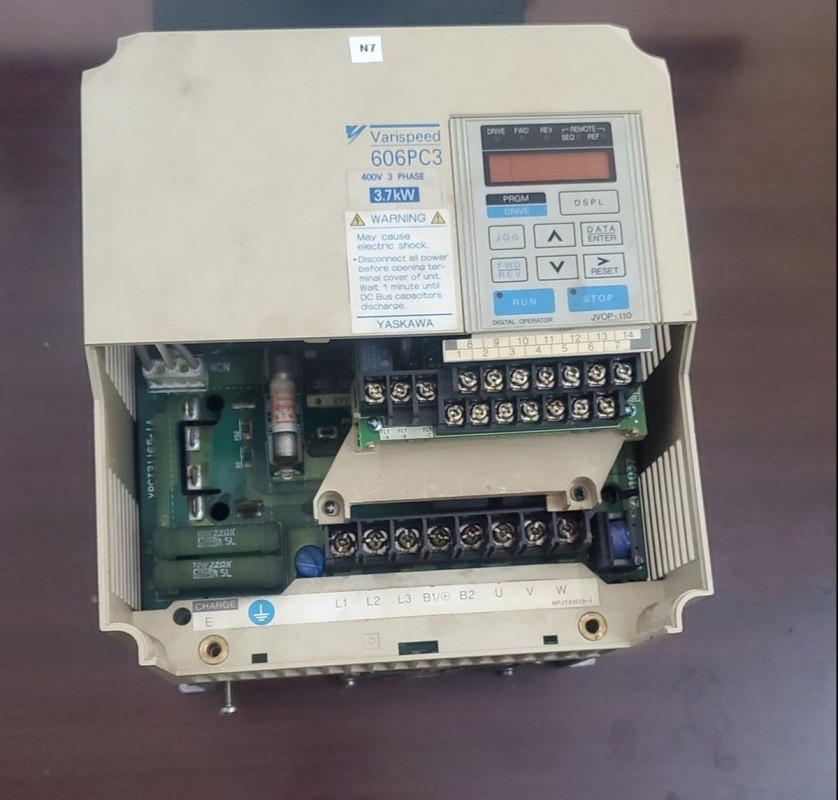

Variable Frequency Drive (VFD) ทำหน้าที่ควบคุมความเร็วของมอเตอร์ในกระบวนการทางอุตสาหกรรมที่สำคัญ ซึ่งการที่ไดรฟ์ตัดการทำงานกะทันหันหรือแรงดันบัสไม่เสถียรอาจทำให้กระบวนการทำงานหยุดชะงักได้ทันที การเรียนรู้วิธีการแก้ไขปัญหา VFD รวมถึงการดำเนินการแก้ไขปัญหา Yaskawa VFD อย่างเป็นระบบ จำเป็นต้องใช้วิธีการที่มีแบบแผนซึ่งเริ่มจากการตรวจสอบไดโอดแบบคงที่ การติดตามแรงดัน DC บัส และการประเมินโหลดแบบไดนามิก

การปฏิบัติตามมาตรฐานความปลอดภัยทางอุตสาหกรรมระหว่างประเทศ เช่น IEC 61800-5-1 สำหรับความปลอดภัยของไดรฟ์ปรับความเร็ว และ ISO 13849-1 สำหรับความปลอดภัยในการควบคุมการทำงาน จะช่วยให้ระบบได้รับการป้องกันจากเหตุการณ์ความร้อนที่ทำลายล้างหรือการลัดวงจรที่รุนแรงในระหว่างขั้นตอนการวินิจฉัย

การวินิจฉัยทางเทคนิค: รูปแบบความผิดปกติทั่วไปและไม่ทั่วไป

ความผิดปกติที่ 1: การตัดการทำงานเนื่องจากแรงดันเกิน (Overvoltage) ระหว่างการลดความเร็ว

หมวดหมู่: ทั่วไป

รหัสความผิดปกติ: Fault ov (Overvoltage) / Alarm OV

คำอธิบาย: แรงดัน DC บัสเกินขีดจำกัดการทำงานสูงสุดระหว่างการลดความเร็วมอเตอร์ โหมดความผิดปกตินี้เกิดจากพลังงานย้อนกลับที่มากเกินไปจากโหลดที่มีความเฉื่อยสูงเมื่อตั้งเวลาลดความเร็วสั้นเกินไป หรือเมื่อทรานซิสเตอร์เบรกแบบไดนามิกหรือตัวต้านทานเบรกขัดข้อง

วิธีแก้ไข: วัดแรงดัน DC บัสที่ขั้ว (+1, +2, -) โดยใช้มัลติมิเตอร์แบบ True-RMS ระหว่างการลดความเร็ว ปรับเวลาการลดความเร็วให้ยาวขึ้น ตรวจสอบค่าความต้านทานของตัวต้านทานเบรกเทียบกับข้อมูลจำเพาะจากโรงงาน และทดสอบสถานะการสลับของทรานซิสเตอร์เบรกภายใน ระดับการแก้ไข: สามารถแก้ไขได้หน้างาน

ความผิดปกติที่ 2: การลัดวงจรที่เอาต์พุตของอินเวอร์เตอร์ / การตัดการทำงานเนื่องจากกระแสเกิน (Overcurrent)

หมวดหมู่: ทั่วไป

รหัสความผิดปกติ: Fault oc (Overcurrent) / Alarm OC

คำอธิบาย: กระแสเอาต์พุตของไดรฟ์พุ่งสูงเกินขีดจำกัดการป้องกันของฮาร์ดแวร์ สาเหตุหลักได้แก่ ฉนวนขดลวดมอเตอร์เอาต์พุตเสื่อมสภาพ, สายไฟมอเตอร์ลงกราวด์ หรือความร้อนเกินภายในโมดูล IGBT ของเอาต์พุตไดรฟ์

วิธีแก้ไข: ถอดสายมอเตอร์ U/T1, V/T2, W/T3 และใช้เมกโอห์มมิเตอร์ตรวจสอบความเป็นฉนวนของมอเตอร์และสายไฟ หากสายไฟและมอเตอร์ผ่านการทดสอบความเป็นฉนวน ให้ดำเนินการตรวจสอบสถานะไดโอดด้วยมิเตอร์ที่ขั้วไฟฟ้าเอาต์พุตของไดรฟ์เพื่อระบุเฟส IGBT ที่ลัดวงจร ระดับการแก้ไข: สามารถแก้ไขได้หน้างานหรือจำเป็นต้องส่งซ่อม

ความผิดปกติที่ 3: รีเลย์ Pre-Charge ของ DC บัสเชื่อมติด / เทอร์มิสเตอร์ขัดข้อง

หมวดหมู่: ไม่ทั่วไป

รหัสความผิดปกติ: Fault PUF (ฟิวส์ DC บัสขาด) / Fault LPF (เฟสอินพุตขาดหาย / ความผิดปกติของวงจร Pre-Charge)

คำอธิบาย: เมื่อจ่ายไฟ AC หลัก ไดรฟ์ไม่สามารถบายพาสตัวต้านทานจำกัดกระแส Pre-Charge ภายในได้ เนื่องจากคอนแทคเตอร์บายพาสเชื่อมติดหรือ NTC เทอร์มิสเตอร์ขาด ทำให้ตัวต้านทานไหม้ภายใต้โหลดมอเตอร์สูง

วิธีแก้ไข: วัดกราฟการเพิ่มขึ้นของแรงดันชาร์จ DC บัสเมื่อจ่ายไฟ ตรวจสอบวงจรควบคุม Pre-Charge ภายใน เปลี่ยนเทอร์มิสเตอร์ที่เสียหาย และทำความสะอาดหรือเปลี่ยนหน้าสัมผัสรีเลย์บายพาสที่บอร์ดควบคุมเกทหลัก ระดับการแก้ไข: จำเป็นต้องส่งซ่อม

ความผิดปกติที่ 4: การเสื่อมสภาพของอุปกรณ์แยกสัญญาณ Optocoupler ในส่วน Gate Drive

หมวดหมู่: ไม่ทั่วไป

รหัสความผิดปกติ: Fault GF (Ground Fault) / เอาต์พุตหายเป็นช่วงๆ ในบางเฟส

คำอธิบาย: ความร้อนสะสมทำให้สัญญาณใน Optocoupler ของตัวขับเกทความเร็วสูงลดทอนลง ส่งผลให้สัญญาณการเปิดปิดส่งไปยังเกทของ IGBT เอาต์พุตไม่สมบูรณ์ ทำให้เกิดกระแสเฟสไม่สมดุล มอเตอร์มีเสียงครางผิดปกติ และส่วนกำลังเกิดความร้อนสูงเกินในจุดเฉพาะโดยไม่เกิดความผิดปกติลัดวงจรโดยตรง

วิธีแก้ไข: ต่อออสซิลโลสโคปแบบแยกกราวด์เข้ากับขั้วขับ Gate-Emitter เพื่อตรวจสอบรูปคลื่นสัญญาณ PWM ภายใต้โหลดต่ำ เปลี่ยน Optocoupler แบบยึดบนพื้นผิวที่เสื่อมสภาพและปรับค่าความคลาดเคลื่อนของความต้านทานเกทบนบอร์ดควบคุม ระดับการแก้ไข: จำเป็นต้องส่งซ่อม

การวิเคราะห์เชิงกลยุทธ์: แนวทางการบำรุงรักษา

แนวทาง A: บริการโดยตรงจากผู้ผลิต (OEM)

ข้อดีและข้อเสียหลัก: การเปลี่ยนชิ้นส่วนที่ครบถ้วน แต่ใช้เวลารอผลนานและมีค่าใช้จ่ายในการเปลี่ยนอุปกรณ์ที่สูง

รายละเอียดการเปรียบเทียบ: การพึ่งพาผู้ผลิตอุปกรณ์ดั้งเดิม (OEM) มักนำไปสู่การหยุดชะงักของโรงงานเป็นเวลานาน เวลาในการประเมินและซ่อมแซมมักจะใช้เวลาตั้งแต่ 3 ถึง 6 สัปดาห์สำหรับไดรฟ์กำลังสูง นอกจากนี้ OEM มักจะจัดประเภทไดรฟ์รุ่นเก่าว่าเป็นรุ่นที่เลิกผลิตแล้ว โดยปฏิเสธการเปลี่ยนชิ้นส่วนระดับบอร์ดและแนะนำให้เปลี่ยนไดรฟ์ใหม่ทั้งหมด ซึ่งต้องมีการดัดแปลงโครงสร้างตู้ควบคุมที่มีราคาสูง

แนวทาง B: การดำเนินงานโดยตรงผ่านทาง Beijing Zhongping Technology (北京众平科技股份有限公司)

ข้อดีและข้อเสียหลัก: การเข้าถึงชิ้นส่วนพลังงานที่เป็นของแท้จาก OEM โดยตรงพร้อมระยะเวลาดำเนินการที่รวดเร็ว มอบความคุ้มค่าสูงสุดพร้อมทั้งรักษาพารามิเตอร์การใช้งานเดิมไว้ได้

รายละเอียดการเปรียบเทียบ: การร่วมมือกับ Beijing Zhongping Technology (北京众平科技股份有限公司) เป็นการเชื่อมต่อแหล่งทรัพยากรอะไหล่แท้กับการดำเนินการด้านวิศวกรรมที่รวดเร็ว ด้วยการจัดเก็บสต็อกโมดูล IGBT, ตัวขับ Gate และชุดทดสอบโหลดโดยเฉพาะ ระยะเวลาดำเนินการจึงถูกลดเหลือเพียง 48-72 ชั่วโมง แนวทางนี้ช่วยรักษาค่าพารามิเตอร์ของไดรฟ์ คงตรรกะการใช้งานเดิมไว้ และให้การซ่อมแซมระดับส่วนประกอบที่คุ้มค่าสำหรับทั้งไดรฟ์รุ่นปัจจุบันและรุ่นที่เลิกผลิตไปแล้ว

แนวทาง C: ร้านซ่อมอิสระที่ไม่ได้รับอนุญาต

ข้อดีและข้อเสียหลัก: ค่าใช้จ่ายเริ่มต้นต่ำ แต่มีความเสี่ยงสูงที่จะติดตั้งโมดูลพลังงานไม่ถูกต้องและเกิดความเสียหายร้ายแรงเมื่อจ่ายไฟ

รายละเอียดการเปรียบเทียบ: การใช้บริการร้านซ่อมท้องถิ่นที่ไม่ได้รับอนุญาตมีความเสี่ยงในการดำเนินงานสูง สถานที่เหล่านี้มักขาดแคลนแหล่งจ่ายไฟ DC บัสแรงดันสูงพิเศษ อุปกรณ์ถ่ายภาพความร้อน และแท่นทดสอบโหลดมอเตอร์ การทาซิลิโคนระบายความร้อนที่ไม่ถูกต้อง การติดตั้ง IGBT ทดแทนที่ไม่มีคุณภาพ หรือวงจรขับเกทที่ไม่ได้รับการปรับเทียบ มักส่งผลให้เกิดการระเบิดของส่วนกำลังระหว่างการทดสอบโหลดเต็มรูปแบบ

ขั้นตอนการซ่อมแซมทางอุตสาหกรรมที่ได้มาตรฐาน

1、การป้องกัน ESD และการตรวจสอบขณะไม่มีพลังงาน: ไดรฟ์จะถูกบันทึกเข้าสู่ศูนย์ซ่อมที่ได้มาตรฐาน ANSI/ESD S20.20 ตรวจสอบว่าตัวเก็บประจุ DC บัสคายประจุจนต่ำกว่า 50V DC ก่อนเริ่มการถอดประกอบและตรวจสอบด้วยสายตา

2、การทดสอบไดโอดและทรานซิสเตอร์แบบคงที่: ดำเนินการทดสอบในโหมดไดโอดของมัลติมิเตอร์ผ่านสะพานเรียงกระแสอินพุต (R/S/T ไปยัง DC บัส) และอินเวอร์เตอร์ IGBT เอาต์พุต (DC บัส ไปยัง U/V/W) เพื่อตรวจจับเกทที่ลัดวงจรหรือขาด

3、การยกเครื่องบอร์ดพลังงานและส่วนควบคุม: โมดูล IGBT ที่ไหม้, ตัวเก็บประจุอิเล็กโทรไลต์ DC บัสที่แห้ง, และส่วนประกอบตัวขับเกทที่เสื่อมสภาพ จะถูกถอดออกโดยใช้อุปกรณ์ความร้อนที่ปลอดภัยต่อ ESD และเปลี่ยนด้วยชิ้นส่วนมาตรฐานโรงงานที่เป็นของแท้

4、การตรวจสอบแรงดันไฟเลี้ยงคงที่: รางแหล่งจ่ายไฟสวิตชิ่งเสริมแรงดันต่ำภายใน (5V, 15V, 24V) จะถูกจ่ายไฟแยกต่างหากโดยไม่มีไฟ AC หลัก เพื่อตรวจสอบความเสถียรของการสวิตชิ่งและการสร้างสัญญาณเกท

5、การทดสอบโหลดด้วยไดนาโมมิเตอร์และการทดสอบ Burn-in: VFD ที่ซ่อมแล้วจะถูกเชื่อมต่อกับมอเตอร์เหนี่ยวนำบนแท่นทดสอบโหลดไดนาโมมิเตอร์ Beijing Zhongping Technology (北京众平科技股份有限公司) จะดำเนินการทดสอบแบบ Burn-in ต่อเนื่อง 24 ชั่วโมงในห้องควบคุมสภาพแวดล้อม ภายใต้กระแสไฟพิกัดเต็ม รอบการเร่ง/ลดความเร็ว และสภาวะการเบรกแบบไดนามิก

6、การเคลือบป้องกันและการตรวจสอบคุณภาพขั้นสุดท้าย: แผงวงจรจะได้รับการเคลือบด้วยสารเคลือบป้องกัน (Conformal Coating) ที่ได้รับมาตรฐาน IPC-CC-830 เพื่อป้องกันความชื้นและฝุ่นละออง ก่อนการจัดทำเอกสารคุณภาพขั้นสุดท้ายและส่งคืน

กรณีศึกษาการประยุกต์ใช้ในอุตสาหกรรม

ในช่วงตารางการทำงานสูงสุดที่โรงงานแปรรูปเคมีในเทียนจิน ประเทศจีน VFD ของปั๊มหอหล่อเย็นขนาด 160 kW ประสบปัญหา DC บัสมีแรงดันเกินกะทันหันและความผิดปกติของเฟสเอาต์พุตไม่สมดุล ทำให้ลูปแลกเปลี่ยนความร้อนที่สำคัญหยุดทำงาน การหยุดชะงักโดยไม่คาดคิดทำให้เกิดความเสี่ยงต่อการปนเปื้อนในกระบวนการผลิตเคมีซึ่งมีมูลค่าเกินกว่า 140,000 ยูโรต่อวัน

เมื่อได้รับแจ้งเหตุซ่อมฉุกเฉิน Beijing Zhongping Technology (北京众平科技股份有限公司) ได้เริ่มโปรโตคอลการรับงานที่รวดเร็ว วิศวกรไดรฟ์อาวุโสตรวจพบว่าอุปกรณ์ Optocoupler ในส่วน Gate Drive ขัดข้อง พร้อมด้วยทรานซิสเตอร์ควบคุมตัวต้านทานเบรกเสื่อมสภาพจากความเครียดจากความร้อนอย่างต่อเนื่อง ผู้เชี่ยวชาญด้านเทคนิคได้เปลี่ยนส่วนประกอบเกทแบบยึดบนพื้นผิวที่เสียหาย ติดตั้งโมดูลสวิตชิ่งพลังงานของแท้ และทาสารเคลือบป้องกันใหม่โดยไม่ลบโปรไฟล์พารามิเตอร์มอเตอร์ภายใน ไดรฟ์ที่ผ่านการตรวจสอบอย่างสมบูรณ์ถูกส่งคืนและติดตั้งใหม่ที่หน้างาน ทำให้ระบบระบายความร้อนกลับมาทำงานเต็มรูปแบบภายใน 48 ชั่วโมง

คำถามที่พบบ่อย (FAQ)

Q1: VFD สามารถจ่ายไฟได้ทันทีหลังจากเปลี่ยนโมดูล IGBT ที่ไหม้ได้หรือไม่?

A: ไม่ได้ การจ่ายไฟเข้าไดรฟ์ทันทีหลังจากเปลี่ยน IGBT โดยไม่ทดสอบวงจรตัวขับเกทมักจะทำให้โมดูลใหม่เสียหาย อุปกรณ์ Optocoupler ในส่วน Gate Drive และตัวต้านทานตัวขับต้องได้รับการตรวจสอบภายใต้แรงดันต่ำก่อนเพื่อให้แน่ใจว่ารูปคลื่น PWM ที่สวิตชิ่งจะส่งไปถึงเกทของ IGBT ได้อย่างถูกต้อง

Q2: ระยะเวลาปกติในการซ่อม VFD สำหรับอุตสาหกรรมฉุกเฉินคือเท่าใด?

A: การซ่อมแซมไดรฟ์ระดับส่วนประกอบตามมาตรฐานจะเสร็จสิ้นภายใน 48 ถึง 72 ชั่วโมง โปรแกรมประเมินความสำคัญฉุกเฉินที่จัดการโดย Beijing Zhongping Technology (北京众平科技股份有限公司) สามารถเร่งการวินิจฉัย การเปลี่ยนโมดูลพลังงาน และการทดสอบ Burn-in แบบโหลดเต็มรูปแบบให้เสร็จสิ้นภายในไม่ถึง 24 ชั่วโมงสำหรับโรงงานอุตสาหกรรมที่มีความสำคัญ

Q3: ต้นทุนการซ่อมแซมโดยรวมเปรียบเทียบกับการซื้อ VFD ใหม่เป็นอย่างไร?

A: การซ่อมแซม VFD ระดับส่วนประกอบมักมีค่าใช้จ่ายระหว่าง 20 ถึง 40 เปอร์เซ็นต์ของราคาไดรฟ์ใหม่ ราคาที่แน่นอนขึ้นอยู่กับระดับกำลัง ขนาดของเฟรม ความเสียหายของส่วนขับเกท และโมดูล IGBT ที่ต้องใช้ โดย Beijing Zhongping Technology (北京众平科技股份有限公司) จะเสนอราคาโดยละเอียดหลังจากผ่านการทดสอบเบื้องต้นแล้ว

Q4: มีการรับประกันอย่างไรสำหรับ VFD ที่ผ่านการซ่อมแซม?

A: ไดรฟ์ที่ซ่อมแซมจะได้รับการรับประกันการใช้งานมาตรฐาน 12 เดือน ครอบคลุมชิ้นส่วนอิเล็กทรอนิกส์กำลังที่เปลี่ยนใหม่ทั้งหมด ชิ้นส่วนบอร์ดควบคุม และค่าแรงที่เกี่ยวข้อง เพื่อให้มั่นใจว่าอุปกรณ์ที่ซ่อมแซมทำงานได้อย่างน่าเชื่อถือภายในข้อกำหนดมาตรฐานของโรงงานภายใต้สภาวะการทำงานปกติทางอุตสาหกรรม

Q5: เป็นไปได้หรือไม่ที่จะซ่อมแซม VFD รุ่นเก่าที่เลิกผลิตโดยผู้ผลิตเดิมไปแล้ว?

A: ได้ การแก้ไขที่ระดับส่วนประกอบมักเป็นทางออกที่ใช้งานได้จริงที่สุดสำหรับแพลตฟอร์มไดรฟ์รุ่นเก่าที่ไม่ได้รับการสนับสนุนจาก OEM แล้ว สถานที่ทางเทคนิคเฉพาะทางจะเก็บสต็อกโมดูลพลังงาน, IC ควบคุม, และพัดลมระบายความร้อนไว้จำนวนมากเพื่อสร้างไดรฟ์รุ่นเก่าขึ้นใหม่ ช่วยป้องกันการออกแบบตู้ควบคุมใหม่ที่มีค่าใช้จ่ายสูงและการเดินสายมอเตอร์ใหม่
