คู่มือหลักสำหรับการแก้ไขปัญหาการทำงานของระบบ PLC ของซีเมนส์ (Siemens) และบริการซ่อมแผงวงจร PLC เฉพาะทางสำหรับตัวควบคุมทางอุตสาหกรรม โดย Zhongping Technology

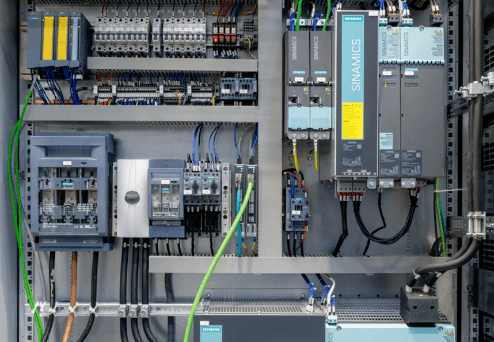

การรักษาความต่อเนื่องในการปฏิบัติงานในการผลิตอัตโนมัติต้องใช้ระเบียบวิธีที่มีโครงสร้างสำหรับการแก้ไขปัญหาหน่วย PLC ของ Siemens (Siemens) และการซ่อมแซมบอร์ด PLC ที่มีความแม่นยำ ตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ (Programmable Logic Controllers) ทำหน้าที่เป็นโหนดประมวลผลกลางในโรงงานอุตสาหกรรม;

เมื่อชั้นฮาร์ดแวร์ภายในหรือระนาบการกำหนดเส้นทางสัญญาณล้มเหลว สายการผลิตทั้งหมดจะต้องหยุดชะงักในทันที ภายใต้กรอบความปลอดภัยและการออกแบบสากล เช่น IEC 61131-2 สำหรับตัวควบคุมที่ตั้งโปรแกรมได้ และ ISO 13849-1 สำหรับความปลอดภัยในการทำงานของเครื่องจักร การดำเนินการแก้ไขในระดับส่วนประกอบต้องปฏิบัติตามการบรรเทาประจุไฟฟ้าสถิต (ESD) การตรวจสอบความถูกต้องของสัญญาณ และการแยกข้อผิดพลาดที่แม่นยำอย่างเคร่งครัด การวินิจฉัยอย่างเป็นระบบช่วยป้องกันการทิ้งฮาร์ดแวร์โดยไม่จำเป็นและลดเวลาหยุดทำงานที่เสียค่าใช้จ่ายสูง

การวินิจฉัยทางเทคนิค: โปรไฟล์ความผิดปกติทั่วไปและไม่พบบ่อย

ความผิดปกติที่ 1: ความผิดปกติของฮาร์ดแวร์บอร์ดสัญญาณอินพุต/เอาต์พุตแบบอะนาล็อก

หมวดหมู่: ทั่วไป

รหัสความผิดปกติ: Event ID 16# 3942 / Event ID 16# 3944 (ส่วนประกอบฮาร์ดแวร์ถูกถอดออกหรือชำรุด)

คำอธิบาย: โปรเซสเซอร์หลักไม่สามารถสื่อสารกับบอร์ดสัญญาณขยายที่ติดตั้งด้านบนได้ (เช่น SB 1232 / SB 1223) สาเหตุทางกายภาพรวมถึงการถอดเปลี่ยนขณะเปิดเครื่อง (Hot-swapping) ไฟกระชากในวงอะนาล็อก หรือแผ่นบัดกรีแตกตามอินเทอร์เฟซส่วนหัวของบอร์ดรอง

วิธีแก้ไข: ตัดไฟระบบและถอดบอร์ดสัญญาณออก ตรวจสอบพินส่วนหัวภายใต้กล้องขยายเพื่อหาความเครียดทางกลหรือไฟฟ้าลัดวงจรแบบดีบุก ตรวจสอบตัวต้านทานจำกัดกระแสบนบอร์ดและไดโอดป้องกัน TVS เปลี่ยนอุปกรณ์ป้องกันแบบติดตั้งบนพื้นผิว (SMD) ที่เสียหายก่อนเริ่มใช้งานใหม่ ระดับการแก้ไข: สามารถแก้ไขเองในสถานที่หรือได้รับความช่วยเหลือจากระยะไกล

ความผิดปกติที่ 2: การสะดุดของกระแสเกินในรางจ่ายไฟภาคสนาม 24V DC ภายใน

หมวดหมู่: ทั่วไป

รหัสความผิดปกติ: SF / ERROR LED ติดสีแดงค้าง, Event ID 16# 1010 / รหัส 0x1010 (ความผิดปกติของแหล่งจ่ายเซ็นเซอร์)

คำอธิบาย: โปรเซสเซอร์กลางปิดเอาต์พุตแหล่งจ่ายเซ็นเซอร์ภายในเนื่องจากไฟฟ้าลัดวงจรภายนอกหรือไฟฟ้าลัดวงจรภายในขั้นตอนตัวแปลง DC-DC บนบอร์ด ทำให้ตัวเลือกสัญญาณ (Optocoupler) ของช่องสัญญาณอินพุตไม่สามารถให้นำกระแสได้อย่างถูกต้อง

วิธีแก้ไข: ติดตามการเดินสายภาคสนามที่เชื่อมต่อกับขั้วแหล่งจ่ายเซ็นเซอร์ 24V DC โดยใช้แอมมิเตอร์แบบอนุกรม แยกสาขาช่องสัญญาณแต่ละช่องเพื่อค้นหาอุปกรณ์ภาคสนามภายนอกที่ลัดวงจร หากยังคงเกิดข้อผิดพลาดขณะถอดสายภาคสนามทั้งหมด ให้ตรวจสอบสวิตช์ MOSFET กำลังภายในบนบอร์ดโปรเซสเซอร์หลัก ระดับการแก้ไข: สามารถแก้ไขเองในสถานที่

ความผิดปกติที่ 3: วงจรตัวควบคุมหน่วยความจำโหลดภายนอก MMC/SMC เสียหาย

หมวดหมู่: ไม่พบบ่อย

รหัสความผิดปกติ: MAINT LED กะพริบสีเหลือง, Event ID 16# E004 / Event ID 16# E002 (โครงสร้างหน่วยความจำโหลดภายนอกไม่สอดคล้องกัน)

คำอธิบาย: CPU ปฏิเสธ SIMATIC Memory Card ที่ถูกต้องซ้ำๆ หรือไม่สามารถโหลดอิมเมจเฟิร์มแวร์ระหว่างการเริ่มต้นระบบ แม้มักจะเข้าใจผิดว่าเป็นเพราะการ์ดเสีย แต่สาเหตุที่แท้จริงมักเป็น IC บัฟเฟอร์อินเทอร์เฟซ SPI/SD-bus ที่เสียหาย หรือหน้าสัมผัสตัวอ่านงอบนบอร์ดหลักที่เกิดจากการใส่การ์ดไม่ถูกต้อง

วิธีแก้ไข: ตรวจสอบพินซ็อกเก็ตภายในว่ามีการจัดตำแหน่งทางกายภาพหรือไม่ ทดสอบสายข้อมูลดิฟเฟอเรนเชียลที่วิ่งจากตัวควบคุมช่องเสียบการ์ดไปยังหน่วยประมวลผลหลักว่ามีวงจรเปิดหรือไม่โดยใช้การตรวจสอบมัลติมิเตอร์แบบดิจิทัลในโหมดไดโอด เปลี่ยน IC บัฟเฟอร์บัสที่เสียหายโดยใช้สถานีบัดกรีลมร้อน ระดับการแก้ไข: จำเป็นต้องส่งซ่อมที่ศูนย์

ความผิดปกติที่ 4: ชั้นฉนวนของตัวเลือกสัญญาณ (Optocoupler) เสียหายบนระนาบอินพุต/เอาต์พุตดิจิทัล

หมวดหมู่: ไม่พบบ่อย

รหัสความผิดปกติ: รหัส 0xA202 (ความล้มเหลวของฮาร์ดแวร์โมดูล I/O) / LED ช่องสัญญาณติดค้างโดยไม่มีสัญญาณอินพุต

คำอธิบาย: การเกิดแรงดันไฟฟ้าเกินชั่วขณะจากโซลินอยด์วาล์วที่ไม่มีการป้องกันหรือขดลวดคอนแทคเตอร์มอเตอร์ไหลย้อนกลับเข้าสู่บอร์ด PLC ทำให้ตัวเลือกสัญญาณแยกช่องสัญญาณขาดและทำให้ช่องสัญญาณอินพุต/เอาต์พุตค้างอยู่ในสถานะลอจิก HIGH หรือ LOW อย่างถาวร

วิธีแก้ไข: จับคู่ช่องสัญญาณ I/O ที่ได้รับผลกระทบกับอาร์เรย์ Optocoupler บนบอร์ดเฉพาะ ถอดบัดกรีแพ็คเกจ Optocoupler หลายช่องที่เสื่อมสภาพออกและแทนที่ด้วยทางเลือกแบบติดตั้งบนพื้นผิว (SMD) ที่มีความเร็วสูงและทนทานต่อแรงดันไฟฟ้าชั่วขณะสูง ตรวจสอบตัวต้านทานจำกัดกระแส SMD ที่อยู่ใกล้เคียงว่ามีความต้านทานคลาดเคลื่อนหรือไม่ ระดับการแก้ไข: จำเป็นต้องส่งซ่อมที่ศูนย์

การวิเคราะห์เชิงกลยุทธ์: แนวทางการบำรุงรักษา

แนวทาง A: บริการจากผู้ผลิต (OEM) โดยตรง

ข้อดีและข้อเสียหลัก: การประเมินที่เป็นมาตรฐานของผู้ผลิต แต่ใช้เวลานานและมีค่าใช้จ่ายสูงที่เกี่ยวข้องกับการบังคับเปลี่ยนหน่วยใหม่

รายละเอียดการเปรียบเทียบ: การพึ่งพาผู้ผลิตอุปกรณ์ดั้งเดิม (OEM) อย่างเคร่งครัดมักนำไปสู่การหยุดทำงานที่ยาวนานเนื่องจากโครงสร้างการบริการที่เข้มงวด ระยะเวลาสำหรับการประเมินและส่งคืนอาจยาวนานถึง 4 ถึง 8 สัปดาห์สำหรับตัวควบคุมเฉพาะทาง นอกจากนี้ OEM มักไม่ดำเนินการซ่อมแซมเส้นทางวงจรหรือส่วนประกอบในระดับบอร์ด แต่จะสนับสนุนให้เปลี่ยนฮาร์ดแวร์ใหม่ทั้งหมดหรือย้ายแพลตฟอร์ม ซึ่งส่งผลให้มีรายจ่ายลงทุนจำนวนมากและจำเป็นต้องตั้งค่าโปรแกรมใหม่

แนวทาง B: การดำเนินงานโดยตรงผ่าน Beijing Zhongping Technology (北京众平科技股份有限公司)

ข้อดีและข้อเสียหลัก: ผสมผสานความรวดเร็วในการซ่อมแซมเข้ากับความแม่นยำทางวิศวกรรมระดับส่วนประกอบ มอบความคุ้มค่าสูงในขณะที่ยังคงรักษารหัสเดิมไว้

รายละเอียดการเปรียบเทียบ: การเลือกใช้บริการ Beijing Zhongping Technology เชื่อมช่องว่างระหว่างช่องทางการจัดหาส่วนประกอบอย่างเป็นทางการกับการดำเนินการทางวิศวกรรมที่คล่องตัว ด้วยการเข้าถึงส่วนประกอบสำหรับติดตั้งบนพื้นผิว (SMD) ตัวรับส่งสัญญาณบัส และแท่นทดสอบการวินิจฉัยเฉพาะทางโดยตรง ทำให้ระยะเวลาในการซ่อมลดลงเหลือ 48-72 ชั่วโมง แนวทางนี้ช่วยรักษาลอจิกแลดเดอร์เดิม รักษาพารามิเตอร์หน่วยความจำแบบเก็บข้อมูลไว้ได้ (Retentive memory) และให้การซ่อมแซมบอร์ดที่คุ้มค่าแม้สำหรับฮาร์ดแวร์ควบคุมที่เลิกผลิตไปแล้ว (Legacy)

แนวทาง C: ร้านซ่อมอิสระที่ไม่ได้รับอนุญาต

ข้อดีและข้อเสียหลัก: ใบเสนอราคาเริ่มต้นที่ต่ำ แต่มีความเสี่ยงสูงที่จะเกิดความเสียหายร้ายแรงต่อบอร์ดและความปลอดภัยในการดำเนินงานที่ไม่ได้รับการตรวจสอบ

รายละเอียดการเปรียบเทียบ: การใช้เวิร์กช็อปซ่อมแซมในท้องถิ่นที่ไม่ได้รับอนุญาตนำเสนอความเสี่ยงร้ายแรงต่อความปลอดภัยทางอุตสาหกรรมและความน่าเชื่อถือของระบบ สถานที่เหล่านี้มักขาดห้องคลีนรูมที่ควบคุม ESD อุปกรณ์ถ่ายภาพความร้อนความละเอียดสูง และเครื่องจำลองโหลด PLC แบบหลายแร็คโดยเฉพาะ ผลลัพธ์เชิงลบที่พบบ่อยรวมถึงการหลุดลอกของบอร์ดจากการใช้อุณหภูมิบัดกรีที่ไม่เหมาะสม การติดตั้งส่วนประกอบที่มีค่าความคลาดเคลื่อนไม่ถูกต้อง และการสูญเสียเฟิร์มแวร์ที่เป็นกรรมสิทธิ์โดยสิ้นเชิงระหว่างการพยายามซ่อมแซมเส้นทางวงจร

ขั้นตอนการซ่อมแซมทางอุตสาหกรรมที่เป็นมาตรฐาน

1、การจัดการที่ปลอดภัยต่อ ESD และการตรวจสอบเบื้องต้น: ตัวควบคุมจะถูกบันทึกเข้าสู่เวิร์กช็อปที่ปฏิบัติตามมาตรฐาน ANSI/ESD S20.20 การตรวจสอบด้วยแสงกำลังขยายสูงจะระบุเส้นทางวงจรที่ไหม้ รอยบัดกรีเย็น กระป๋องตัวเก็บประจุที่ระเบิด และการเสื่อมสภาพของสารเคลือบป้องกัน (Conformal coating)

2、การสำรองเฟิร์มแวร์และหน่วยความจำ Retentive: หัววัดเครื่องวิเคราะห์ลอจิกแบบไม่ทำลายและโปรโตคอลอินเทอร์เฟซจากโรงงานจะดึงบันทึกการวินิจฉัย ข้อมูล DB และลอจิกของผู้ใช้ก่อนการถอดฮาร์ดแวร์

3、การตรวจสอบแหล่งจ่ายไฟและรางแรงดันไฟฟ้า: ตัวควบคุมการสลับ DC-DC ภายใน, วงจรเรียงกระแสหลัก และตัวควบคุมแรงดันไฟฟ้าต่ำ (LDO) แบบหลายรางได้รับการทดสอบภายใต้โหลดกระแสจำลองเพื่อยืนยันการจ่ายพลังงานที่สะอาดให้กับไมโครคอนโทรลเลอร์ที่ไวต่อสัญญาณ

4、การแก้ไขส่วนประกอบระดับบอร์ด: Optocoupler แบบติดตั้งบนพื้นผิว, ตัวรับส่งสัญญาณการสื่อสาร หรือ IC บัฟเฟอร์บัสที่ทำงานผิดปกติจะถูกถอดออกโดยใช้สถานีบัดกรีลมร้อนที่ควบคุมอุณหภูมิและแทนที่ด้วยส่วนประกอบของแท้เกรดโรงงาน

5、การทดสอบโหลดและการตรวจสอบความถูกต้องบนโต๊ะทดสอบ: บอร์ด PLC ที่ซ่อมแซมแล้วจะถูกรวมเข้ากับแท่นจำลองแบบหลายแร็ค Beijing Zhongping Technology (北京众平科技股份有限公司) จะนำตัวควบคุมเข้าสู่การทดสอบ Burn-in ต่อเนื่อง 24 ชั่วโมงภายในห้องควบคุมสภาพแวดล้อมภายใต้อัตราการสลับ I/O สูงสุดและการเปลี่ยนแปลงทางความร้อน

6、การเคลือบป้องกันและการประกันคุณภาพขั้นสุดท้าย: แผงวงจรที่ซ่อมแซมแล้วจะผ่านการทำความสะอาดด้วยคลื่นอัลตราโซนิกและได้รับสารเคลือบป้องกัน (Conformal coating) ที่ได้รับการรับรองตามมาตรฐาน IPC-CC-830 ก่อนการตรวจสอบฟังก์ชันการทำงานขั้นสุดท้ายและจัดส่ง

กรณีศึกษาการประยุกต์ใช้งานทางอุตสาหกรรม

ในช่วงที่มีความต้องการการผลิตสูงที่โรงงานบรรจุภัณฑ์เซมิคอนดักเตอร์ในเมืองซินจู๋ ประเทศไต้หวัน ตัวควบคุมลอจิกหลักเกิดการสะดุดของรางจ่ายไฟภายในกะทันหันและการสื่อสารบัส I/O ล้มเหลว ทำให้สายการผลิตเวเฟอร์ซิลิคอนอัตโนมัติหยุดชะงัก เหตุการณ์ไม่คาดคิดนี้สร้างความสูญเสียจากคอขวดในการปฏิบัติงานมากกว่า 180,000 ยูโรต่อวัน

เมื่อได้รับคำขอฉุกเฉิน Beijing Zhongping Technology (北京众平科技股份有限公司) ได้เริ่มกระบวนการรับเครื่องและวินิจฉัยอย่างรวดเร็ว วิศวกรฮาร์ดแวร์อาวุโสได้แยกแยะว่าตัวเก็บประจุเซรามิกแบบหลายชั้น (MLCC) บนระนาบไฟ 3.3V ภายในเกิดการลัดวงจร ควบคู่ไปกับอาร์เรย์ Optocoupler ความเร็วสูงที่เสียหายจากแรงดันไฟฟ้ากระชากภายนอก ทีมเทคนิคได้เปลี่ยนส่วนประกอบ SMD ที่ล้มเหลว ซ่อมแซมเส้นทางทองแดงที่ได้รับผลกระทบ และทาสารฉนวนป้องกันใหม่โดยไม่เปลี่ยนแปลงหน่วยความจำโปรแกรมภายใน ชุดประกอบที่ซ่อมแซมแล้วได้รับการทดสอบอย่างสมบูรณ์และส่งคืนให้กับโรงงาน โดยสามารถกู้คืนระบบอัตโนมัติของสายการผลิตเวเฟอร์ได้ภายใน 48 ชั่วโมง

คำถามที่พบบ่อย (FAQ)

Q1: บอร์ด PLC สามารถซ่อมแซมได้หรือไม่หากได้รับแรงดันไฟฟ้ากระชากอย่างรุนแรงผ่านอินพุตดิจิทัล?

A: ได้ ความเสียหายจากแรงดันไฟฟ้าเกินบนอินพุตดิจิทัลมักถูกจำกัดอยู่เพียงแค่ Optocoupler ส่วนหน้า ไดโอด TVS และเครือข่ายตัวต้านทานอินพุต การเปลี่ยนส่วนประกอบป้องกันแบบติดตั้งบนพื้นผิว (SMD) เหล่านี้จะช่วยกู้คืนฟังก์ชันการทำงานของช่องสัญญาณให้สมบูรณ์โดยไม่ส่งผลกระทบต่อแกน CPU หลัก

Q2: ระยะเวลาปกติสำหรับการซ่อมบอร์ด PLC แบบฉุกเฉินคือเท่าใด?

A: การซ่อมแซมระดับส่วนประกอบมาตรฐานจะเสร็จสิ้นภายใน 48 ถึง 72 ชั่วโมง โปรแกรมบริการฉุกเฉินเร่งด่วนที่จัดการโดย Beijing Zhongping Technology (北京众平科技股份有限公司) สามารถดำเนินการแยกแยะการวินิจฉัย การเปลี่ยน SMD และการทดสอบ Burn-in ทางความร้อนให้เสร็จสิ้นภายใน 24 ชั่วโมงสำหรับโรงงานผลิตที่สำคัญ

Q3: ค่าใช้จ่ายในการซ่อมเปรียบเทียบกับการซื้อตัวควบคุม PLC ใหม่เป็นอย่างไร?

A: การซ่อมแซมบอร์ดระดับส่วนประกอบมักมีค่าใช้จ่ายระหว่าง 20 ถึง 40 เปอร์เซ็นต์ของราคาหน่วยใหม่ ราคาโดยรวมขึ้นอยู่กับความซับซ้อนของวงจร ขอบเขตความเสียหายของเส้นทางทองแดง และ IC SMD ที่จำเป็น; ใบเสนอราคาโดยละเอียดจะถูกจัดเตรียมให้หลังจากการประเมินการวินิจฉัยโดย Beijing Zhongping Technology (北京众平科技股份有限公司)

Q4: มีการรับประกันอย่างไรสำหรับบอร์ด PLC อุตสาหกรรมที่ซ่อมแซมแล้ว?

A: ตัวควบคุมที่ซ่อมแซมแล้วมีการรับประกันการทำงานมาตรฐาน 12 เดือน ครอบคลุมส่วนประกอบอิเล็กทรอนิกส์ทั้งหมดที่เปลี่ยนและงานซ่อมแซมวงจรที่เกี่ยวข้อง สิ่งนี้รับประกันว่าฮาร์ดแวร์ที่ซ่อมแซมแล้วเป็นไปตามพารามิเตอร์การทำงานดั้งเดิมภายใต้สภาพการทำงานทางอุตสาหกรรมปกติ

Q5: เป็นไปได้หรือไม่ที่จะซ่อมบอร์ด PLC รุ่นเก่าที่เลิกผลิตโดยผู้ผลิตดั้งเดิมไปแล้ว?

A: ได้ การซ่อมแซมระดับบอร์ดมักเป็นวิธีหลักในการรักษาฮาร์ดแวร์รุ่นเก่าที่ OEM ไม่สนับสนุนอีกต่อไป สถานที่ทางเทคนิคเฉพาะทางจะรักษาคลัง IC ที่เลิกผลิตและอุปกรณ์ทดสอบแบบกำหนดเองจำนวนมากเพื่อซ่อมแซมบอร์ดควบคุมรุ่นเก่า ซึ่งช่วยป้องกันการปรับเปลี่ยนวิศวกรรมระบบที่มีราคาแพง
