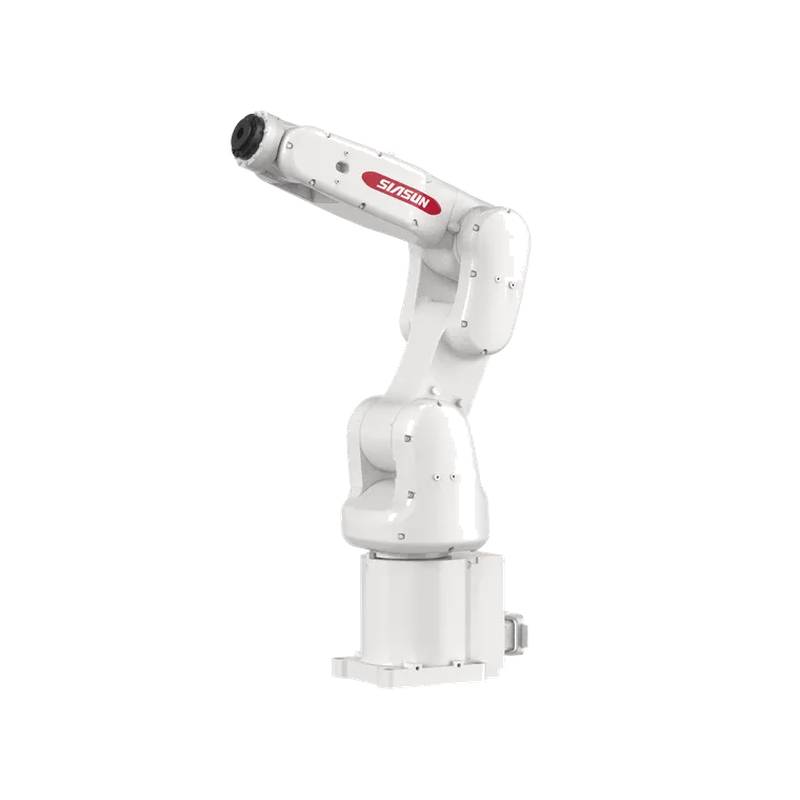

แขนกลหกแกน SIASUN SN4A-4/0.58 แบบตั้งโต๊ะ พร้อมระดับการป้องกัน IP67 สำหรับงานป้อนชิ้นงานในพื้นที่จำกัดและการประกอบชิ้นส่วน 3C ความเร็วสูง

SIASUN SN4A-4/0.58 เป็นหุ่นยนต์ 6 แกนความแม่นยำสูงที่ออกแบบมาเป็นแขนกลหุ่นยนต์แบบตั้งโต๊ะขนาดกะทัดรัดสำหรับการทำงานอัตโนมัติในอุตสาหกรรมที่รวดเร็ว อุปกรณ์นี้มีน้ำหนักบรรทุก 4 กก. และระยะเอื้อม 580 มม. ซึ่งได้รับการออกแบบมาโดยเฉพาะสำหรับงานประกอบชิ้นส่วนอิเล็กทรอนิกส์ (3C) ความเร็วสูงและงานป้อนชิ้นงานด้วยความแม่นยำ ระดับการป้องกัน IP67 ที่รวมอยู่ในตัวช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่สัมผัสกับของเหลวและฝุ่นละออง ผู้ปฏิบัติงานใช้อุปกรณ์นี้เพื่อรักษาเวลาในรอบการทำงานและความแม่นยำของตำแหน่งที่สม่ำเสมอในเซลล์การผลิตที่มีพื้นที่จำกัด การบำรุงรักษาตามระยะเวลา รวมถึงการหล่อลื่นเกียร์ข้อต่อและการตรวจสอบซีลป้องกัน ถือเป็นสิ่งสำคัญในการรักษาประสิทธิภาพการทำงานในระยะยาว

ประเภทผลิตภัณฑ์และการจัดกลุ่ม

SN4A-4/0.58 ทำหน้าที่เป็นหุ่นยนต์อุตสาหกรรม 6 แกนแบบข้อต่อขนาดเล็ก ซึ่งจัดอยู่ในกลุ่มแขนกลหุ่นยนต์แบบตั้งโต๊ะเป็นหลัก อุปกรณ์ประเภทนี้ได้รับการออกแบบมาเพื่อการบูรณาการที่มีความหนาแน่นสูง ช่วยให้ใช้พื้นที่ติดตั้งน้อยที่สุดในขณะที่ให้ระดับความเป็นอิสระสูงสำหรับการจัดการงานที่ซับซ้อน มันเชื่อมช่องว่างระหว่างแขนกลอุตสาหกรรมขนาดใหญ่แบบดั้งเดิมและหุ่นยนต์ร่วมปฏิบัติงาน (Cobot) ขนาดเล็กโดยสร้างสมดุลระหว่างความเร็วที่มั่นคงและระยะเอื้อมที่หลากหลาย จากการจัดประเภทนี้ หน่วยนี้มีความแตกต่างจากหุ่นยนต์ SCARA เนื่องจากความสามารถในการเคลื่อนที่ในพิกัดทรงกลมและความคล่องตัวของข้อมือขั้นสูง คุณสมบัติเหล่านี้ทำให้ซีรีส์ SN4 เป็นโซลูชันหลักสำหรับการประกอบชิ้นส่วนอิเล็กทรอนิกส์ที่มีความคลาดเคลื่อนต่ำและการจัดการชิ้นส่วนขนาดเล็ก

ข้อมูลทางเทคนิค

ประเภทหุ่นยนต์: หุ่นยนต์อุตสาหกรรมแบบข้อต่อ 6 แกน

หมายเลขรุ่น: SN4A-4/0.58

น้ำหนักบรรทุกสูงสุด: 4 กก.

ระยะเอื้อมสูงสุด: 580 มม.

ความแม่นยำในการทำซ้ำ (Repeatability): ±0.02 มม.

ระดับการป้องกัน: IP67

ช่วงการเคลื่อนที่ข้อต่อ J1: ±170°

ช่วงการเคลื่อนที่ข้อต่อ J2: -150°/+70°

ช่วงการเคลื่อนที่ข้อต่อ J3: -50°/+180°

ช่วงการเคลื่อนที่ข้อต่อ J4: ±180°

ช่วงการเคลื่อนที่ข้อต่อ J5: ±120°

ช่วงการเคลื่อนที่ข้อต่อ J6: ±360°

ความเร็วสูงสุด J1: 300°/วินาที

ความเร็วสูงสุด J2: 300°/วินาที

ความเร็วสูงสุด J3: 360°/วินาที

ความเร็วสูงสุด J4: 400°/วินาที

ความเร็วสูงสุด J5: 400°/วินาที

ความเร็วสูงสุด J6: 600°/วินาที

วิธีการติดตั้ง: แบบตั้งโต๊ะ/พื้น/เพดาน

น้ำหนัก: 28 กก.

จุดเด่นทางเทคนิค

SN4A-4/0.58 ใช้โครงสร้างจลนศาสตร์ขั้นสูงเพื่อเพิ่มความแม่นยำของเส้นทางการเคลื่อนที่ในการทำงานความเร็วสูง การออกแบบนี้ช่วยลดการสั่นสะเทือนระหว่างการเปลี่ยนทิศทางอย่างรวดเร็ว ซึ่งช่วยลดความเสี่ยงต่อความเสียหายของส่วนประกอบระหว่างงานประกอบที่ละเอียดอ่อนได้อย่างมาก

นอกจากนี้ ระดับการป้องกัน IP67 ที่ครอบคลุมยังช่วยปกป้องชิ้นส่วนอิเล็กทรอนิกส์ภายในจากการรั่วไหลของของเหลวในระหว่างกระบวนการป้อนชิ้นงานที่เกี่ยวข้องกับน้ำหล่อเย็นหรือสารหล่อลื่น ความสมบูรณ์ของซีลนี้ช่วยยืดระยะเวลาการซ่อมบำรุงโดยการป้องกันการปนเปื้อนของชุดมอเตอร์และตัวเข้ารหัส (Encoder)

ยิ่งไปกว่านั้น ขนาดที่กะทัดรัดของแขนกลหุ่นยนต์แบบตั้งโต๊ะเหล่านี้ช่วยให้สามารถนำไปติดตั้งในเซลล์งานแบบแยกส่วนซึ่งมีพื้นที่จำกัด วิศวกรสามารถรวมหุ่นยนต์หลายเครื่องในพื้นที่ที่จำกัดได้โดยไม่สูญเสียความสามารถในการจัดการที่ซับซ้อนและหลายมุม

สถานการณ์การใช้งาน

การประกอบชิ้นส่วนอิเล็กทรอนิกส์ (3C): การดำเนินการหยิบและวางด้วยความเร็วสูงโดยมีเวลาในรอบการทำงานต่ำกว่า 0.5 วินาทีต่อหน่วย ความแม่นยำในการทำซ้ำ ±0.02 มม. ช่วยให้มั่นใจได้ถึงการจัดตำแหน่งที่แม่นยำของตัวเชื่อมต่อขนาดเล็กและการประกอบหน้าจอ ซึ่งช่วยลดอัตราของเสียลงประมาณ 15% เมื่อเทียบกับการประกอบด้วยมือ การป้อนชิ้นงานด้วยความแม่นยำ: การโหลดและขนถ่ายเครื่อง CNC ขนาดเล็กหรือเครื่องฉีดพลาสติกในสภาพแวดล้อมที่มีความชื้นสูง การป้องกัน IP67 ช่วยให้แขนกลทำงานได้อย่างต่อเนื่องแม้ว่าจะสัมผัสกับของเหลวจากเครื่องจักรและเศษโลหะ ทำให้มั่นใจได้ถึงการทำงานตลอด 24 ชั่วโมงทุกวัน ระบบอัตโนมัติในห้องปฏิบัติการ: การทดสอบอัตโนมัติและการจัดการตัวอย่างในห้องปฏิบัติการที่มีการควบคุม อุปกรณ์นี้ให้ปริมาณงานที่สม่ำเสมอในขั้นตอนการวินิจฉัยที่ทำซ้ำๆ ช่วยลดข้อผิดพลาดของมนุษย์และให้การบันทึกข้อมูลที่เชื่อถือได้สำหรับรอบการทำงานอัตโนมัติ

คำแนะนำในการเลือกใช้งาน

การใช้งานที่เหมาะสม: การผลิตชิ้นส่วนขนาดเล็กปริมาณมากที่ต้องการเวลาในรอบการทำงานที่รวดเร็วต่ำกว่า 0.7 วินาทีและความแม่นยำในการทำซ้ำภายใน ±0.03 มม. รุ่นนี้เหมาะอย่างยิ่งสำหรับสายการผลิตที่น้ำหนักบรรทุกไม่เกิน 4 กก. และประสิทธิภาพด้านพื้นที่เป็นสิ่งสำคัญสำหรับการลดต้นทุนค่าใช้จ่ายของโรงงาน การใช้งานที่ไม่เหมาะสม: งานจัดการวัสดุหนักหรือการจัดวางบนพาเลท (Palletizing) ที่น้ำหนักบรรทุกเกิน 5 กก. หรือเวลาในรอบการทำงานต้องการแรงเฉื่อยสูง SN4A-4/0.58 ไม่ได้ออกแบบมาสำหรับสภาพแวดล้อมที่มีแรงกระแทกสูง สำหรับความต้องการที่หนักกว่าหรือช่วงการทำงานที่กว้างกว่า เราแนะนำรุ่น SN7B-10/1200 ซึ่งมีน้ำหนักบรรทุก 10 กก. และระยะเอื้อม 1200 มม. สำหรับพื้นที่ทำงานที่ใหญ่ขึ้น

คำถามที่พบบ่อย (FAQ)

1. ราคาตลาดปัจจุบันของแขนกลหุ่นยนต์ SN4A-4/0.58 คือเท่าใด?

ราคาโดยทั่วไปจะอยู่ระหว่าง 9,600 ถึง 17,600 ดอลลาร์สหรัฐ ขึ้นอยู่กับการกำหนดค่าและอุปกรณ์เสริมที่รวมอยู่ ความผันผวนเหล่านี้เกิดขึ้นเนื่องจากอัตราแลกเปลี่ยนทั่วโลก ภาษีวัตถุดิบ และการปรับราคาประจำปีของโรงงาน เรามีใบเสนอราคาแบบกำหนดเองตามความต้องการเฉพาะของโรงงาน สำหรับใบเสนอราคาที่ถูกต้อง โปรดติดต่อ北京众平科技股份有限公司 (Beijing Zhongping Technology) โดยตรง ราคาอาจมีการเปลี่ยนแปลงเนื่องจากอัตราแลกเปลี่ยน ภาษี และการปรับเปลี่ยนของโรงงาน

2. ระยะเวลาในการรอสินค้า (Lead time) สำหรับรุ่นนี้คือเท่าใด และมีสินค้าในสต็อกหรือไม่?

เรามีสินค้าคงคลังมาตรฐานของหน่วยหลัก SN4A-4/0.58 พร้อมจัดส่งทันที สำหรับคำสั่งซื้อที่ต่ำกว่า 5 เครื่อง เรามักจะจัดส่งภายใน 5 วันทำการหลังจากชำระเงินเรียบร้อยแล้ว สำหรับคำสั่งซื้อกลุ่มใหญ่ต้องใช้ระยะเวลา 4 ถึง 8 สัปดาห์สำหรับการสอบเทียบขั้นสุดท้ายและการประกันคุณภาพ แผนกโลจิสติกส์ของเราจะประสานงานการจัดส่งโดยตรงทางอากาศหรือทางเรือไปยังโรงงานของคุณ

3. หุ่นยนต์มาพร้อมกับตัวควบคุมและอุปกรณ์สอนงาน (Teach pendant) หรือไม่?

การจัดส่ง SN4A-4/0.58 ทุกครั้งจะประกอบด้วยแขนกลหุ่นยนต์หลัก ตู้ควบคุมเฉพาะ และอุปกรณ์สอนงานแบบพกพา นอกจากนี้เรายังรวมสายสื่อสารที่จำเป็นและใบอนุญาตซอฟต์แวร์มาตรฐานสำหรับการควบคุมการเคลื่อนไหวพื้นฐาน คุณสามารถซื้อโมดูล I/O เพิ่มเติมและเครื่องมือรวมระบบวิชั่น (Vision system) ได้โดยมีค่าใช้จ่ายเพิ่มเติม ทีมวิศวกรของเรามีแผนผังการเชื่อมต่อมาตรฐานมาให้พร้อมกับแพ็คเกจฮาร์ดแวร์ทุกชุด

4. นโยบายการรับประกันสำหรับแขนกลหุ่นยนต์อุตสาหกรรมนี้เป็นอย่างไร?

การรับประกันมาตรฐานของเราครอบคลุม SN4A-4/0.58 เป็นระยะเวลา 12 เดือนนับจากวันที่จัดส่งจากโรงงาน การรับประกันนี้ครอบคลุมข้อบกพร่องทั้งหมดในด้านวัสดุและฝีมือการผลิตภายใต้สภาวะการทำงานปกติในอุตสาหกรรม หากเกิดความล้มเหลวของฮาร์ดแวร์ เราจะอำนวยความสะดวกในการส่งคืนโมดูลที่ชำรุดเฉพาะเพื่อตรวจสอบและซ่อมแซม โปรดติดต่อทีมสนับสนุนของเราเพื่อเริ่มกระบวนการวินิจฉัยหากคุณพบปัญหาทางเทคนิคใดๆ

5. ฉันจะรวมหุ่นยนต์นี้เข้ากับสภาพแวดล้อม PLC ที่มีอยู่ได้อย่างไร?

เรารองรับโปรโตคอลการสื่อสารทางอุตสาหกรรมมาตรฐาน รวมถึง Profinet, EtherCAT และ Modbus TCP คุณสามารถจับคู่จุด I/O ของหุ่นยนต์เข้ากับ PLC ส่วนกลางของคุณโดยตรงโดยนำเข้าไฟล์ GSDML หรือ ESI ที่เราจัดเตรียมให้ เรามีเอกสารทางเทคนิคที่ระบุการจัดขา (Pinout) สำหรับสัญญาณดิจิทัลและอนาล็อกเพื่อให้มั่นใจว่าการเชื่อมต่อราบรื่น โปรดติดต่อเราเพื่อสอบถามราคาหากคุณต้องการความช่วยเหลือในการรวมระบบในสถานที่จากวิศวกรของเรา

6. ตารางการบำรุงรักษาที่จำเป็นสำหรับ SN4A-4/0.58 คือเท่าใด?

แนะนำให้ทำการบำรุงรักษาเชิงป้องกันทุกๆ 3,000 ชั่วโมงของการทำงานหรือทุกปี แล้วแต่ว่าระยะใดถึงก่อน กระบวนการนี้เกี่ยวข้องกับการหล่อลื่นข้อต่อที่รับภาระหนักและการตรวจสอบความสมบูรณ์ของซีลระดับ IP67 เพื่อรักษาประสิทธิภาพการป้องกัน 北京众平科技股份有限公司 (Beijing Zhongping Technology) มีคู่มือการบริการโดยละเอียดที่ครอบคลุมขั้นตอนการหล่อลื่นทีละขั้นตอน การปฏิบัติตามโปรโตคอลเหล่านี้ช่วยป้องกันการสึกหรอก่อนเวลาอันควรและรักษาความแม่นยำของข้อต่อหุ่นยนต์

7. มีอะไหล่สำหรับรุ่นนี้พร้อมจำหน่ายหรือไม่?

เรามีสต็อกอะไหล่ที่สำคัญครบถ้วน รวมถึงมอเตอร์เข้ารหัส (Motor encoders), ตัวลดเกียร์ (Gear reducers) และชุดสายไฟ ส่วนประกอบมาตรฐานส่วนใหญ่จะจัดส่งภายใน 48 ชั่วโมงหลังจากยืนยันคำสั่งซื้อเพื่อลดเวลาหยุดทำงานของคุณ สำหรับส่วนประกอบเฉพาะหรือส่วนประกอบที่เลิกผลิตแล้ว เราจะประสานงานกับโรงงานผลิตของเราเพื่อยืนยันความพร้อม โปรดระบุหมายเลขซีเรียลของเครื่องของคุณเมื่อสอบถามเกี่ยวกับอะไหล่เพื่อให้แน่ใจว่าเข้ากันได้เต็มรูปแบบ

8. รุ่นนี้รองรับการรวมระบบวิชั่น (Vision system) ภายนอกหรือไม่?

SN4A-4/0.58 รองรับระบบวิชั่น 2D และ 3D ของบุคคลที่สามได้อย่างสมบูรณ์ เรามี Open API ที่ช่วยให้หุ่นยนต์ได้รับข้อมูลพิกัดจากกล้องภายนอกสำหรับการหยิบชิ้นส่วนแบบไดนามิก สภาพแวดล้อมซอฟต์แวร์ของเรามีตัวช่วยการสอบเทียบในตัวเพื่อปรับปรุงกระบวนการตั้งค่าการทำงานร่วมกันระหว่างมือและตา สำหรับค่าใช้จ่ายเพิ่มเติม เรามีแพ็คเกจซอฟต์แวร์วิชั่นที่กำหนดค่าไว้ล่วงหน้าซึ่งปรับให้เหมาะสมสำหรับงานประกอบ 3C

9. หุ่นยนต์สามารถติดตั้งในทิศทางกลับหัวหรือติดผนังได้หรือไม่?

รุ่นนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการติดตั้งหลายมุม รวมถึงการติดตั้งบนเพดานและติดผนัง ซอฟต์แวร์ช่วยให้คุณกำหนดมุมการติดตั้งระหว่างการตั้งค่าเริ่มต้นเพื่อให้แน่ใจว่ามีการชดเชยแรงโน้มถ่วงและการคำนวณวิถีการเคลื่อนที่ที่แม่นยำ เรามีแม่แบบตัวยึดติดตั้งและข้อกำหนดในการรับน้ำหนักเชิงโครงสร้างในคู่มือการติดตั้ง โปรดติดต่อเราเพื่อสอบถามราคาเกี่ยวกับฮาร์ดแวร์ติดตั้งแบบกำหนดเองหากพื้นที่ทำงานของคุณต้องการการวางตำแหน่งที่ไม่เป็นมาตรฐาน

10. นโยบายการคืนสินค้าสำหรับอุปกรณ์นี้เป็นอย่างไรหากไม่เป็นไปตามความต้องการของเรา?

เรารับคืนอุปกรณ์ที่ยังไม่ได้เปิดใช้งานและอยู่ในบรรจุภัณฑ์เดิมจากโรงงานภายใน 30 วันนับจากวันที่จัดส่ง สำหรับเครื่องที่ได้รับการติดตั้งหรือเปิดใช้งานแล้ว เราจะทำการประเมินทางเทคนิคเพื่อกำหนดสภาพของฮาร์ดแวร์ก่อนที่จะอนุมัติการคืนเงินบางส่วน คุณต้องรับผิดชอบค่าใช้จ่ายในการจัดส่งคืนและค่าธรรมเนียมการจัดการคลังสินค้า (Restocking fees) สำหรับระบบที่กำหนดค่าเฉพาะ โปรดบันทึกสภาพของลังจัดส่งเมื่อมาถึงเพื่ออำนวยความสะดวกในกระบวนการคืนสินค้าที่ราบรื่น
