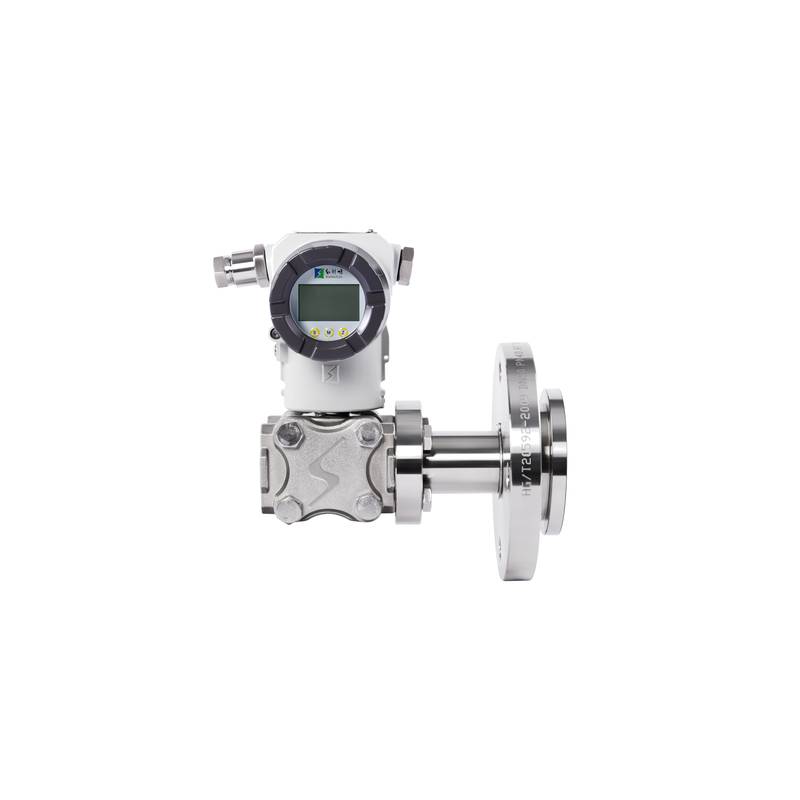

การวัดความดันที่แม่นยำยังคงเป็นรากฐานที่สำคัญสำหรับการควบคุมกระบวนการทางอุตสาหกรรมสมัยใหม่ ซึ่งต้องอาศัยอุปกรณ์ที่ให้ความเสถียรในระยะยาวและการตอบสนองที่รวดเร็วภายใต้สภาพการทำงานที่รุนแรง เครื่องส่งสัญญาณความดัน HollySys AT5000 ดีไซน์แบบปลอดภัยในตัว (Intrinsically Safe Design) ให้การตรวจสอบความแม่นยำสำหรับตัวแปรในกระบวนการที่สำคัญ พร้อมทั้งรักษาความสอดคล้องด้านความปลอดภัยที่เข้มงวดในสภาพแวดล้อมของโรงงานที่มีความเสี่ยง
เครื่องส่งสัญญาณความดันอัจฉริยะ HollySys AT5000 Series เป็นเครื่องมือภาคสนามรุ่นใหม่ที่พัฒนาขึ้นเพื่อแก้ปัญหาความท้าทายในการวัดที่ซับซ้อนในอุตสาหกรรมกระบวนการผลิต วิศวกรโรงงานมักจะต้องเผชิญกับข้อจำกัดในการดำเนินงานที่รุนแรง เช่น ตัวกลางที่มีฤทธิ์กัดกร่อน, วัฏจักรความร้อนที่รุนแรง และการสั่นสะเทือนอย่างรุนแรง ซึ่งอาจลดทอนความแม่นยำในการวัดหรือนำไปสู่ความล้มเหลวของเซ็นเซอร์ก่อนกำหนด เครื่องส่งสัญญาณนี้ทำงานหลักๆ ภายในชั้นเครื่องมือวัดภาคสนามและชั้นควบคุมของสถาปัตยกรรมระบบอัตโนมัติทางอุตสาหกรรม โดยแปลงความดันทางกายภาพให้เป็นสัญญาณไฟฟ้ามาตรฐาน เพื่อการบูรณาการที่ราบรื่นเข้ากับระบบควบคุมแบบกระจาย (DCS) ด้วยเทคโนโลยีเซ็นเซอร์ซิลิคอนผลเดี่ยว MEMS ขั้นสูงและการบรรจุภัณฑ์ที่เป็นกรรมสิทธิ์ หน่วยนี้จึงให้ข้อมูลกระบวนการที่มีความแม่นยำสูง พร้อมทั้งใช้วงจรพลังงานต่ำและความสามารถในการวินิจฉัยตนเองที่ครอบคลุม เพื่อรองรับกลยุทธ์การบำรุงรักษาเชิงคาดการณ์
ข้อกำหนดทางเทคนิค
ช่วงความดัน: (0~1) kPa ถึง (0~40) MPa
ช่วงความดันแตกต่าง: (0~50) Pa ถึง (0~10) MPa
ช่วงอุณหภูมิการทำงาน: -45 °C - 300 °C @ การเชื่อมต่อกระบวนการ
ระดับความแม่นยำ: 0.05 Grade @ เงื่อนไขอ้างอิง
วัสดุไดอะแฟรม: 316L, Hastelloy C, Tantalum, Monel, Inconel 625, PTFE/PFA Coating, Gold Plating
แหล่งจ่ายไฟ: 24 VDC ± 10% @ บล็อกขั้วต่อ
สัญญาณเอาต์พุต: 4-20 mA พร้อมโปรโตคอล HART @ ขั้วต่อการสื่อสาร
การป้องกันตู้: IP67 @ สภาพการติดตั้ง
พิกัดกันระเบิด: Ex ia IIC T6 Ga @ พื้นที่อันตราย
เวลาในการตอบสนอง: 100 ms @ การเปลี่ยนแปลงอินพุตแบบขั้นบันได
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การติดตั้งทางกลและทางไฟฟ้าที่เหมาะสมช่วยให้มั่นใจได้ถึงการส่งสัญญาณที่เชื่อถือได้และป้องกันข้อผิดพลาดในการวัดที่เกิดจากสัญญาณรบกวนทางสิ่งแวดล้อมหรือกราวด์ลูป ติดตั้งเครื่องส่งสัญญาณเข้ากับเสาท่อขนาด 2 นิ้วที่แข็งแรงหรือเชื่อมต่อกระบวนการโดยตรงโดยใช้ขายึดที่ได้มาตรฐาน เพื่อลดความไม่เสถียรที่เกิดจากการสั่นสะเทือน เมื่อเชื่อมต่อลูปไฟฟ้า ให้ใช้สายเคเบิลเครื่องมือวัดแบบตีเกลียวมีชิลด์ เพื่อป้องกันสัญญาณสื่อสาร 4-20 mA และ HART จากสัญญาณรบกวนแม่เหล็กไฟฟ้าที่เกิดจากตัวขับความถี่แปรผัน (VFD) หรือสายไฟแรงสูงที่อยู่ใกล้เคียง ทำการต่อชีลด์สายเคเบิลที่บาร์กราวด์ของระบบควบคุม ในขณะที่ปล่อยให้ชีลด์ด้านฝั่งสนามลอยไว้เพื่อป้องกันกระแสกราวด์ลูป ตรวจสอบให้แน่ใจว่าฝาครอบตัวเรือนและช่องร้อยสายไฟถูกซีลอย่างแน่นหนาด้วยน้ำยาซีลเกลียวที่ได้รับอนุมัติ เพื่อรักษาความสมบูรณ์ของตู้กันระเบิด
ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม
สภาพแวดล้อมในกระบวนการอุตสาหกรรมทำให้เครื่องมือภาคสนามต้องเผชิญกับความเครียดจากความร้อนที่รุนแรง การซึมผ่านของความชื้น และสารกัดกร่อน ซึ่งท้าทายความอยู่รอดของฮาร์ดแวร์ ตัวเรือนเครื่องส่งสัญญาณมีดีไซน์การหล่อที่ทนทานพร้อมระดับการป้องกันการเข้า (Ingress Protection) สูง ป้องกันความชื้นและฝุ่นละอองสะสมภายในช่องใส่อุปกรณ์อิเล็กทรอนิกส์ อัลกอริทึมชดเชยความร้อนขั้นสูงจะปรับเอาต์พุตของเซ็นเซอร์แบบไดนามิกตลอดอุณหภูมิกระบวนการที่รุนแรงตั้งแต่สภาพต่ำกว่าศูนย์จนถึง 300 °C เพื่อให้มั่นใจได้ถึงประสิทธิภาพที่เสถียรโดยไม่มีการดริฟท์เนื่องจากความร้อน ชิ้นส่วนที่สัมผัสน้ำยาใช้วัสดุต้านทานการกัดกร่อนพิเศษ เช่น Hastelloy และ Tantalum เพื่อทนต่อตัวกลางทางเคมีที่มีฤทธิ์รุนแรง อุปกรณ์ป้องกันไฟกระชากชั่วขณะในตัวช่วยปกป้องวงจรภายในจากฟ้าผ่าและไฟกระชาก ซึ่งมีส่วนช่วยยืดเวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) ในการดำเนินงานอุตสาหกรรมอย่างต่อเนื่อง
คำแนะนำในการเลือกและตัวเลือกทางเลือก
การเลือกเครื่องส่งสัญญาณความดันที่เหมาะสมที่สุดต้องมีการประเมินอย่างรอบคอบเกี่ยวกับขีดจำกัดความดันกระบวนการ ความเข้ากันได้ของตัวกลาง และข้อกำหนดการจำแนกพื้นที่อันตราย วิศวกรต้องจับู่วัสดุไดอะแฟรมที่สัมผัสน้ำยากับคุณสมบัติทางเคมีของของเหลวในกระบวนการ เพื่อป้องกันการกัดกร่อนก่อนกำหนดหรือการเกิดหลุม สำหรับการใช้งานที่เกี่ยวข้องกับความดันสถิตสูงหรือการวัดความดันแตกต่าง ให้ตรวจสอบว่าช่วงที่เลือกนั้นรองรับทั้งจุดทำงานปกติและจุดที่อาจเกิดแรงดันเกินในกระบวนการ เมื่อเปลี่ยนเครื่องมือรุ่นเก่าหรือขยายหน่วยกระบวนการที่มีอยู่ ทีมเทคนิคสามารถใช้ประโยชน์จากการสนับสนุนจาก Beijing Zhongping Technology เพื่อระบุหมายเลขชิ้นส่วนอ้างอิงไขว้ที่แน่นอน ประเมินวัสดุที่สัมผัสทางเลือก และรักษาความปลอดภัยของส่วนประกอบดั้งเดิมที่ตรวจสอบแล้วจากคลังสินค้าในท้องถิ่น เพื่อลดเวลาหยุดทำงานของโครงการ
คำถามที่พบบ่อย (FAQ)
1. สถานะสินค้าคงคลังในท้องถิ่นและระยะเวลาในการจัดส่งสำหรับซีรีส์ AT5000 คืออะไร?
Beijing Zhongping Technology คงรักษาสต็อกระดับภูมิภาคที่ใช้งานอยู่สำหรับค่ากำหนดมาตรฐานของ HollySys AT5000 ทำให้สามารถจัดส่งได้อย่างรวดเร็วภายในวันเดียวกันและใช้เวลาในการจัดส่งสั้น เพื่อขจัดความล่าช้าในการจัดส่งต่างประเทศ
2. การคุ้มครองการรับประกันและกระบวนการส่งคืน RMA ใดบ้างที่ใช้กับเครื่องส่งสัญญาณเหล่านี้?
ทุกหน่วยได้รับการสนับสนุนโดยการรับประกันของผู้ผลิต 12 เดือนที่ครอบคลุม เสริมด้วยการตรวจสอบคุณภาพก่อนการจัดส่งและกระบวนการจัดการ RMA ในท้องถิ่นที่คล่องตัวซึ่งดำเนินการผ่าน Beijing Zhongping Technology
3. ข้อกำหนดด้านแหล่งจ่ายไฟและลักษณะการใช้พลังงานคืออะไร?
เครื่องส่งสัญญาณทำงานบนแหล่งจ่ายไฟลูปมาตรฐาน 24 VDC โดยมีช่วงแรงดันไฟฟ้าที่อนุญาตระหว่าง 12.5 VDC ถึง 30 VDC พร้อมการใช้พลังงานต่ำเป็นพิเศษเพื่อรองรับโทโพโลยีเครือข่าย HART แบบ multi-drop
4. โปรโตคอลการสื่อสารและอินเทอร์เฟซดิจิทัลใดบ้างที่รองรับสำหรับการกำหนดค่าระยะไกล?
อุปกรณ์รองรับเอาต์พุตแอนะล็อกมาตรฐาน 4-20 mA รวมกับโปรโตคอลการสื่อสารดิจิทัล HART ที่ซ้อนทับกัน ช่วยให้สามารถกำหนดค่าพารามิเตอร์ระยะไกล การสอบเทียบ และการตรวจสอบการวินิจฉัยได้อย่างเต็มรูปแบบผ่านเครื่องสื่อสารแบบมือถือที่เข้ากันได้หรือซอฟต์แวร์จัดการสินทรัพย์
5. อุปกรณ์มีระดับการป้องกันสิ่งแวดล้อมและใบรับรองกันระเบิดอะไรบ้าง?
เครื่องมือได้รับการรับรองด้วยระดับตู้ IP67 และมีการออกแบบที่ปลอดภัยในตัวซึ่งเป็นไปตามมาตรฐาน Ex ia IIC T6 Ga สำหรับการทำงานที่ปลอดภัยในบรรยากาศก๊าซระเบิด
6. ตัวเลือกการติดตั้งทางกลใดบ้างที่มีให้สำหรับรุ่นความดันแตกต่างและความดันเกจ?
เครื่องส่งสัญญาณรองรับการติดตั้ง manifold แบบ 3 วาล์วหรือ 5 วาล์วแบบดั้งเดิมผ่านหน้าแปลนมาตรฐาน IEC รวมถึงการกำหนดค่าการติดตั้งบนขายึดท่อโดยตรงและการติดตั้งบนผนังโดยใช้ฮาร์ดแวร์การติดตั้งสแตนเลส
7. ระบบวินิจฉัยตนเองภายในช่วยในการบำรุงรักษาตามกิจวัตรและการแก้ไขปัญหาอย่างไร?
ไมโครโปรเซสเซอร์ในตัวจะตรวจสอบสุขภาพของเซ็นเซอร์ ความเสถียรของแรงดันไฟฟ้าจ่าย และขีดจำกัดอุณหภูมิภายในอย่างต่อเนื่อง สร้างธงวินิจฉัยเฉพาะเพื่อเตือนผู้ปฏิบัติงานเกี่ยวกับสภาพกระบวนการที่ผิดปกติหรือการเสื่อมสภาพของเซ็นเซอร์ก่อนที่ความล้มเหลวจะเกิดขึ้น
8. วิศวกรสามารถตรวจสอบความเข้ากันได้ของซอฟต์แวร์และการจับคู่พารามิเตอร์กับระบบควบคุมที่มีอยู่ได้อย่างไร?
อุปกรณ์บูรณาการได้อย่างราบรื่นกับระบบควบคุมแบบกระจายหลักผ่านไฟล์คำอธิบายอุปกรณ์ HART มาตรฐาน ช่วยให้สามารถแมปข้อมูลและการปรับสเกลการกำหนดค่าได้อย่างราบรื่นโดยไม่ต้องใช้ฮาร์ดแวร์เกตเวย์ที่เป็นกรรมสิทธิ์
