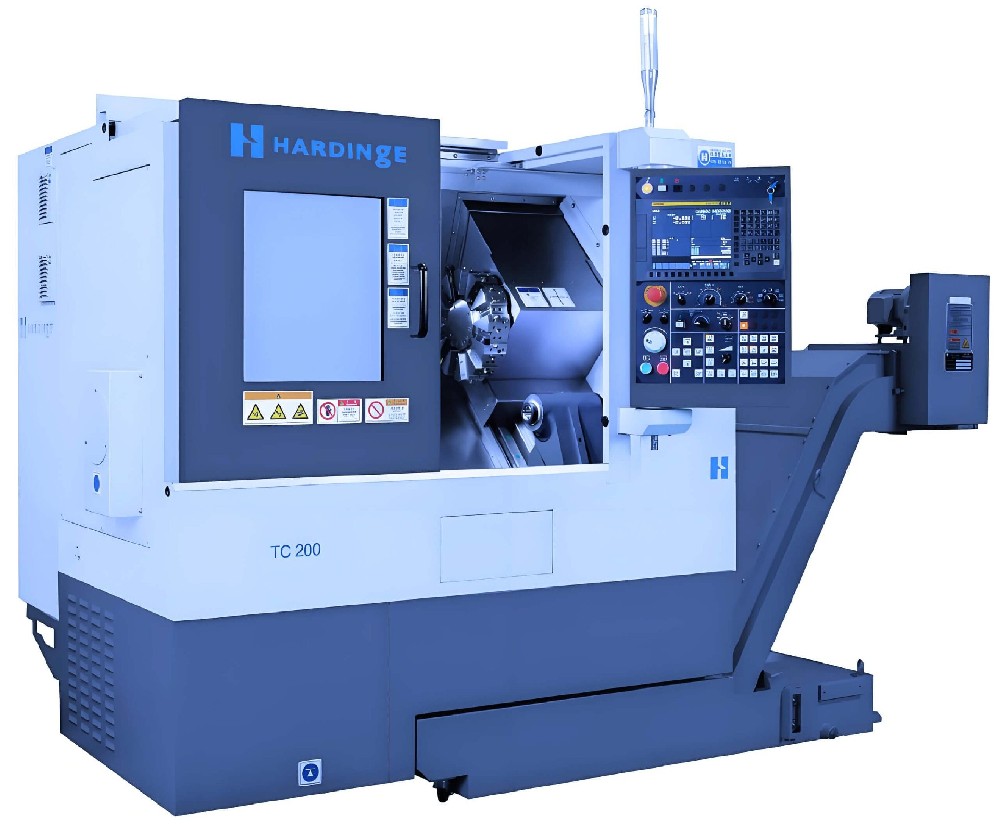

เครื่องกลึง CNC อุตสาหกรรม Hardinge TC200 Ultra-Precision

HARDINGE TC200 เป็นเครื่องกลึง CNC อุตสาหกรรมที่น่ากลัวที่ออกแบบมาสําหรับผู้ผลิตที่ปฏิเสธที่จะยอมรับความแม่นยำและความน่าเชื่อถือ เครื่องนี้เป็นมรดกของความดีเยี่ยมของ Hardinge ในเครื่องจักรที่แม่นยำสุด ให้บริการวิธีแก้ไขที่แข็งแกร่งสำหรับการผลิตส่วนประกอบที่ซับซ้อนด้วยความแม่นยำและความส ออกแบบโดยมุ่งเน้นความแข็งแรงความมั่นคงความร้อนและการใช้งานที่ง่าย TC200 มีระบบควบคุม Fanuc 0i-TF Plus ที่มีประสิทธิภาพเป็นมาตรฐานทําให้เป็นทรัพย์สินที่หลากหลายและมีผลิตสําหรับร้านงานและสภาพแวดล้อมการผลิ ความสามารถของมันเหมาะอย่างยิ่งสำหรับภาคการบินและอวกาศ การแพทย์และรถยนต์ ที่ความอดทนแข็งแรงและคุณภาพเป็นสิ่งสําคัญ บทความนี้เข้าถึงข้อกำหนดทางเทคนิค นวัตกรรมการออกแบบ และการใช้งานในทางปฏิบัติที่ทำให้ TC200 เป็นทางเลือกที่โดดเด่นในโลกของเทคโนโลยีเครื่องกลึงความแม่นย

1 ข้อมูลจำเพาะทางเทคนิคและขนาดทางกายภาพ

HARDINGE TC200 ถูกสร้างขึ้นด้วยซองจดหมายการทำงานที่กว้างขวาง เพื่อรองรับขนาดชิ้นส่วนที่หลากหลาย เครื่องมีเส้นผ่าศูนย์กลางสวิงสูงสุด 500 มม. ทําให้สามารถจัดการชิ้นงานขนาดใหญ่ได้อย่างง่ายดาย เส้นผ่าศูนย์กลางเครื่องจักรสูงสุดคือ 350 มม. ด้วยการเดินทางแกน Z ที่มาก 350 มม. ทําให้สามารถผลิตชิ้นส่วนยาวและบางโดยไม่เสียสละความแม่นยำ แกน X ให้การเดินทางขนาด 178 มม. ให้พื้นที่กว้างขวางสำหรับการหมุนและหันหน้าที่ซับซ้อน

ในแง่ของความแม่นยำ TC200 ถูกผลิตและทดสอบตามมาตรฐาน ISO 230-2 ที่เข้มงวดสําหรับศูนย์หมุน ความมุ่งมั่นในการรับประกันคุณภาพนี้ส่งผลให้มีความแม่นยำในการตั้งตำแหน่งแกนพิเศษ: แกน X และ Z ทั้งสองบรรลุความแม่นยำในการตั้งตำแหน่ง 0.008 มม. นอกจากนี้เครื่องแสดงความสามารถในการซ้ำที่น่าทึ่งด้วยความสามารถในการซ้ำการเดินทางเต็มรูปแบบ 0. การตั้งค่ามาตรฐานรวมถึงหุมประเภท T 10 สถานีและชัค 8 นิ้ว สร้างเซลล์การผลิตที่มีประสิทธิภาพและพร้อมที่จะใช้งาน

2 คุณสมบัติการออกแบบหลักและปรัชญาวิศวกรรม

2.1 ความแข็งแรงของโครงสร้างและความมั่นคงทางความร้อนที่ไม่ต้องแพ้

พื้นฐานของเครื่องกลึงความแม่นยำสูงใด ๆ คือความสามารถในการต้านทานแรงและความร้อนที่เกิดขึ้นในระหว่างการกลึง เตียงและส่วนประกอบหลักของ TC200 สร้างจากคอนกรีตโพลีเมอร์คุณภาพสูงหรือเหล็กหล่อที่มีซี่โครงหนัก ซึ่งให้การลดการสั่นสะเทือนที่เหนือกว่าเมื่อเทียบกับเฟรมเ การลดความชื้นนี้เป็นสิ่งสำคัญสําหรับการสร้างพื้นผิวที่ละเอียดและยืดอายุการใช้งานของเครื่องมือ นอกจากนี้เครื่องถูกออกแบบเพื่อจัดการการเติบโตของความร้อนอย่างมีประสิทธิภาพ ส่วนประกอบสำคัญ เช่น แกนและสกรูลูกมักจะติดตั้งระบบความเย็นเพื่อรักษาอุณหภูมิที่สม่ำเสมอ เน้นการวิศวกรรมนี้ช่วยให้ TC200 สามารถบรรลุและรักษาความเบี่ยงเบนเส้นผ่าศูนย์กลางทั้งหมดต่ำถึง 0.00012 นิ้ว (3 ไมครอน) ด้วยเวลาอุ่นน้อยที่สุด

2.2 ระบบแกนและเครื่องมือที่มีความแม่นยำสูง

ใจกลางของ TC200 คือแกนหมุนที่มีประสิทธิภาพสูง ซึ่งเป็นศูนย์กลางของตัวเป็นเครื่องกลึง CNC อุตสาหกรรมที่แม่นยำ มรดกของ Hardinge ในเทคโนโลยี collet เป็นที่ชัดเจนในการออกแบบแกน "Collet-ready" ของ TC200 ระบบที่ได้รับสิทธิบัตรนี้ช่วยให้สามารถติดตั้งโดยตรงของ collet chucks โดยไม่ต้องใช้อะแดปเตอร์ ลดความแขวนมากขึ้นและเพิ่มความแข็งแรงสูงสุด ผลลัพธ์คือการโอนโดยตรงของความแม่นยำโดยธรรมชาติของแกนลงไปยังชิ้นงานที่ให้การควบคุมมิติที่ดีขึ้นและการตกแต่งพื้นผิวที่เหนือกว่า แกนใช้แบริ่งที่มีความแม่นยำสูงและมีความตึงเครียดล่วงหน้า และมักจะถูกขับเคลื่อนโดยมอเตอร์แบบบูรณาการ ขจัดศักยภาพในการสั่นสะเทือนและการสูญเสียพลังงานที่เก การตั้งค่านี้รับประกันการส่งมอบแรงบิดสูงและความแม่นยำในการหมุนซึ่งเป็นสิ่งจําเป็นสําหรับวัสดุที่ต้องการและการตัดตกแต่งที่ดี

2.3 ระบบควบคุมและความคิดเห็นขั้นสูง

การเครื่องจักรที่แม่นยำเป็นไปไม่ได้โดยไม่มีการควบคุมที่แม่นยำ TC200 มาพร้อมกับระบบ CNC Fanuc 0i-TF Plus ที่รู้จักกันด้วยความน่าเชื่อถือและความสามารถในการประมวลผลที่มีประสิทธิภาพ เพื่อเสริมการควบคุมนี้ เครื่องสามารถติดตั้งอุปกรณ์ตอบสนองความละเอียดสูง การรวมขนาดแก้วที่มีความแม่นยำสูงบนแกน X ตัวอย่างเช่น ให้ความคิดเห็นตำแหน่งโดยตรงกำจัดความผิดพลาดที่อาจเกิดขึ้นจากการปฏิกิริยาทางกลหรือการขยายความร้อนในสกรูบอล นี่สร้างระบบวงจรปิดที่รับประกันว่าเครื่องมือเคลื่อนที่ไปยังตำแหน่งที่ได้รับคำสั่งที่แม่นยำ ทําให้มีความละเอียดในการควบคุมที่ละเอียดเท่า 0.00001 นิ้ว และสามารถซ้ำ

3 ประสิทธิภาพและข้อดีในการดําเนินงาน

3.1 พื้นผิวที่เหนือกว่าและความแม่นยำทางเรขาคณิต

ผลร่วมกันของโครงสร้างที่แข็งของ TC200, แกนหมุนที่มั่นคง, และระบบการตอบสนองที่แม่นยำแปลโดยตรงเป็นคุณภาพชิ้นส่วนที่พิเศษ เครื่องมีความสามารถในการผลิตพื้นผิวเสร็จสิ้น 8 ไมโครนิ้วหรือดีกว่า ลดหรือกำจัดความต้องการในการดำเนินงานเสร็จสิ้นรอง ความแม่นยำทางเรขาคณิตสูงของชิ้นส่วนที่ผลิตได้รับการตรวจสอบผ่านการทดสอบบอลบาร์อย่างเข้มงวดเพื่อให้แน่ใจว่ามีวงกลมและความแม่นยำในการจัดเรียงรูปทรงท

3.2 เพิ่มประสิทธิภาพและความยืดหยุ่นในการดำเนินงาน

TC200 ถูกออกแบบไม่เพียงเพื่อความแม่นยำเท่านั้น แต่ยังเพื่อประสิทธิภาพ หลุมประเภท T แบบ 10 สถานีมาตรฐานช่วยให้มีเครื่องมือหลากหลายสำหรับชิ้นส่วนที่ซับซ้อน ทําให้ความสะดวกในการหมุนเจาะและการเจาะที่ซับซ้อนในการตั้งค่าเดียว ตัวเลือกสําหรับเครื่องมือแบบสดและการควบคุมแกน C ขยายความสามารถของมันเข้าสู่ด้านการกลึงโรงงาน ทําให้ชิ้นส่วนเสร็จสิ้นในการยึดเดียวและลดเวลาการผลิตรวมอย่างมาก ระบบควบคุม Fanuc ที่ใช้งานง่าย มักจะจับคู่กับอินเตอร์เฟซที่ใช้งานง่าย ทำให้การเขียนโปรแกรมและการตั้งค่าง่ายขึ้นทำให้สามารถเข้าถึงได้สําหรับนักเครื่องจักรที่

4 อุตสาหกรรมเป้าหมายและสถานการณ์การใช้งาน

HARDINGE TC200 พบการใช้งานหลักในอุตสาหกรรมที่ความแม่นยำไม่สามารถเจรจาได้ ในอุตสาหกรรมการแพทย์มันถูกใช้ในการผลิตส่วนประกอบที่สําคัญสําหรับเครื่องมือผ่าตัดและการปลูกฝัง ซึ่งความเข้ากันได้ทางชีวภาพและความ อุตสาหกรรมการบินอวกาศพึ่งพา TC200 ในการผลิตส่วนประกอบที่มีความสมบูรณ์สูง เช่น อุปกรณ์ไฮดรอลิกและตัวเซ็นเซอร์จากโลหะผสมที่แข็งแกร่งแปลก นอกจากนี้ ภาครถยนต์ยังใช้เครื่องกลึงนี้เพื่อสร้างชิ้นส่วนการส่งความแม่นยำ, ส่วนประกอบระบบเชื้อเพลิง และองค์ประกอบอื่น ๆ ที่มีปริมาณสูงและความแม่นย ความแข็งแรงของมันยังทำให้มันเป็นทางเลือกที่เหมาะสมสําหรับอุตสาหกรรมแม่พิมพ์และแม่พิมพ์ที่สามารถจักรแกนและช่องที่ซับซ้อนได้ด้

5 มรดกแบรนด์และเทคโนโลยี

Hardinge Inc. เป็นผู้มั่นคงในอุตสาหกรรมเครื่องมือเครื่องจักรเป็นเวลานานกว่าหนึ่งศตวรรษ สร้างชื่อเสียงในการกลึง "ความแม่นยำสุด" TC200 เป็นผลิตภัณฑ์ของมรดกที่อุดมสมบูรณ์นี้ รวมการเรียนรู้และนวัตกรรมมาหลายทศวรรษในการออกแบบของมัน ศูนย์หมุน T-series ของ บริษัท ซึ่งรวมถึง TC200 ได้รับการยอมรับสำหรับการตั้งมาตรฐานในการหมุนที่มีความแม่นยำสูงที่มีประสิทธิภาพสูง ทําให้ผู้ผลิตสามารถเพิ่มคุณภาพชิ้นส่วนและความสามารถ ปรัชญาของ Hardinge รวมการปฏิบัติที่ดีที่สุดในการออกแบบและการผลิต มักจะส่งผลให้เกิดเครื่องจักรที่ต้องการการแทรกแซงของมนุษย์ที่น้อยที่สุดเพื่อผลิ

คำถามที่ถามบ่อย (FAQ)

1. แอพพลิเคชันเฉพาะอะไรที่ Hardinge TC200 เหมาะที่สุดสำหรับ?

TC200 ถูกออกแบบมาสําหรับการผลิตที่มีความแม่นยำสูงปริมาณสูง มันเด่นในอุตสาหกรรมเช่นการบินและอวกาศการแพทย์และยานยนต์ที่ส่วนประกอบต้องการความอดทนแข็งแรงมากและการเสร็จส ความแข็งแรงและความแม่นยำของมันทำให้เหมาะสำหรับการจักรชิ้นส่วนที่ซับซ้อนจากวัสดุที่หลากหลาย รวมถึงโลหะพลาสติกและคอมโพสิตที่ก้าวหน้า ทั้งในการตั้งค่าเซลล์การผล

2. การออกแบบแกน 'Collet-ready' ได้รับประโยชน์จากกระบวนการเครื่องจักร?

แกน "Collet-ready" ที่ได้รับสิทธิบัตรเป็นตัวแตกต่างที่สําคัญ มันทำให้สามารถติดตั้งโดยตรงของ collet chucks โดยไม่ต้องมีอะแดปเตอร์ซึ่งช่วยลดการแขวนขึ้นและเพิ่มความแข็งแรงสูงสุด การเชื่อมต่อโดยตรงนี้รับประกันว่าความแม่นยำที่เป็นธรรมชาติของตลับลูกปืนแกนจะถูกโอนไปยังชิ้นงานโดยตรง ส่งผลให้ TIR ที่ดีขึ้น (Total Indicator Runout) การเสร็จสิ้นพื้นผิวที่

3. TC200 รวมมาตรการอะไรเพื่อให้แน่ใจว่าความมั่นคงและความแม่นยำทางความร้อนในระยะยาว?

TC200 ถูกออกแบบด้วยความมั่นคงทางความร้อนเป็นความพิจารณาหลัก คุณสมบัติหลักมักจะรวมถึงระบบความร้อนสําหรับแกนและสกรูบอลเพื่อจัดการการสร้างความร้อน นอกจากนี้ การใช้วัสดุที่มีเสถียรภาพด้านความร้อนสําหรับโครงสร้างเครื่องจักร และการรวมระดับความคิดเห็นโดยตรงบนแกนช่วยชดเชยการเติบโตด้านความร้อนที่น้อยที่สุด รับประก

4. TC200 สามารถบูรณาการเข้าสู่ระบบการผลิตอัตโนมัติหรือเซลล์ได้หรือไม่?

ใช่ TC200 เป็นผู้สมัครที่ดีเยี่ยมสําหรับอัตโนมัติ ระบบควบคุมที่แข็งแกร่งและอินเตอร์เฟซที่มาตรฐานช่วยให้การบูรณาการอย่างราบรื่นกับเครื่องบรรทุกชิ้นส่วนหุ่นยนต์และเครื่องขนถ่ายชิ้นส่วน, ระบบ gantry และ นี่ทําให้มันเหมาะอย่างสมบูรณ์แบบสําหรับสภาพแวดล้อมการผลิตที่ไม่มีไฟ ที่มันสามารถทํางานได้โดยไม่มีการดูแลเป็นเวลานาน เพิ่มผลิตโดยรวมอย่างมาก
