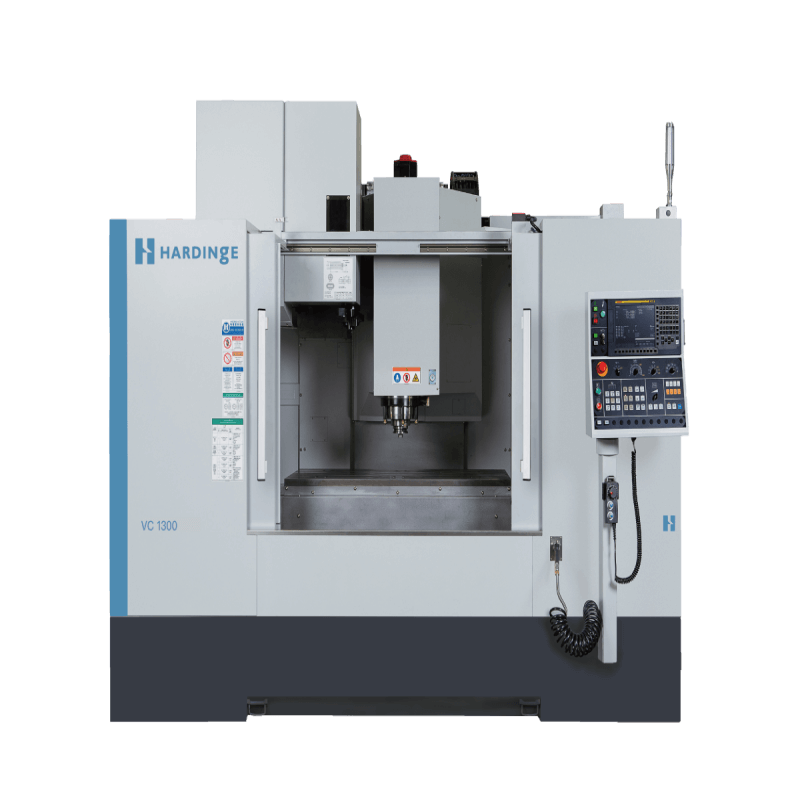

HARDINGE VC1300 ศูนย์เครื่องจักรแนวตั้งความแม่นยำความเร็วสูง

ศูนย์เครื่องจักรแนวตั้งความแม่นยำ HARDINGE VC1300 เป็นหลักฐานของวิศวกรรมที่ก้าวหน้าในด้านการผลิตที่มีความแม่นยำสูง ออกแบบและผลิตโดย Hardinge ซึ่งเป็นแบรนด์ที่เหมือนกับความน่าเชื่อถือและนวัตกรรมในอุตสาหกรรมเครื่องมือเครื่องจักร ร ด้วยการก่อสร้างที่แข็งแกร่งที่เน้นในความแข็งแกร่งและความมั่นคงทางความร้อน VC1300 สามารถรักษาความอดทนแข็งแรงได้แม้ในระหว่างวงจรการผลิตที่ยาวนาน มันเป็นการแก้ไขที่เหมาะสมสําหรับอุตสาหกรรมที่หลากหลาย รวมถึงการบินอวกาศการแพทย์รถยนต์และการผลิตแม่พิมพ์ / แม่พิมพ์ที่ความแม่นยำความสามารถในการซ้ำและคุณภาพที่ไม่ยอมรับเป็นความต้องการท

1. ภาพรวมของผลิตภัณฑ์และยี่ห้อ Legacy

VC1300 เป็นสมาชิกที่โดดเด่นของศูนย์เครื่องจักรแนวตั้ง VC Series ที่มีชื่อเสียงของ Hardinge Hardinge ได้สร้างชื่อเสียงที่น่ากลัวในช่วงหลายปี โดยมุ่งเน้นหลักการหลักของความแม่นยำความทนทาน และการบูรณาการด้านเทคโนโลยี ปรัชญาการออกแบบของ บริษัท เน้นวิธีการระบบ ที่ทุกส่วนประกอบ ตั้งแต่การหล่อฐานถึงระบบแกนและระบบควบคุม ถูกออกแบบเพื่อทํางานในความสามัคคีที่สมบูรณ์แบบ นี่จะรับประกันว่าผู้ใช้ปลายได้รับเครื่องมือเครื่องจักรที่มากกว่ารวมของชิ้นส่วนของมัน VC1300 เป็นธรรมชาติของปรัชญานี้ เป็นตัวแทนเครื่องจักรที่ไม่ได้เพียงแต่สร้างขึ้นเพื่อข้อกำหนดในแผ่นข้อมูล แต่เพื่อการผลิตในโลกจริงและการรักษาความแม่นยำตลอดอายุการใช้งานทั้งหมด สนับส

2. ข้อมูลจำเพาะทางเทคนิคและวัดประสิทธิภาพ

HARDINGE VC1300 ถูกกําหนดโดยชุดข้อกำหนดทางเทคนิคที่กําหนดความจุและประสิทธิภาพของซองจดหมาย ทําให้เหมาะสำหรับการจักรชิ้นงานขนาดกลางถึงขนาดใหญ่

การเดินทางแกนและซองจดหมายการทำงาน: เครื่องมีการเดินทางแกนอย่างมากด้วยการเดินทางแกน X 1300 มม. การเดินทางแกน Y 700 มม. และการเดินทางแกน Z 635 มม. นี้ให้ปริมาณการทำงานที่กว้างขวางสำหรับส่วนประกอบหลากหลาย

ความแม่นยำในการตั้งตำแหน่งและความสามารถในการซ้ำ: คุณสมบัติของ VC1300 คือความแม่นยำที่พิเศษ เครื่องมีความแม่นยำในการตั้งตำแหน่ง 0.012 มม. และความแม่นยำในการทำซ้ำได้ 0.006 มม. บนแกนเส้นตรงทั้งหมด (X, Y, Z) ระดับความแม่นยำสูงนี้ทำให้มั่นใจว่าชิ้นส่วนที่ซับซ้อนถูกจักรอย่างถูกต้องครั้งแรกและสําหรับการซ้ำทุกครั้งต่อไป

โต๊ะทำงานและความจุในการโหลด: โต๊ะทำงานมีความยาว 1425 มม. โดยความกว้าง 700 มม. ให้บริการแพลตฟอร์มที่มีความสำคัญและมั่นคงสำหรับชิ้นส่วนและอุปกรณ์ติดตั้ง มันถูกสนับสนุนด้วยความจุในการรับภาระที่แข็งแกร่ง 1500 กิโลกรัมที่ช่วยให้การติดตั้งชิ้นงานหนักหรือการติดตั้งติดตั้งที่ซับซ้อนได้อย่างปลอดภัย

การตั้งค่าและความเร็วของแกน: ในขณะที่ตัวเลือกแกนเฉพาะอาจแตกต่างกัน เครื่องในชั้นนี้จาก Hardinge มักจะมีแกนที่มีประสิทธิภาพสูงที่ออกแบบมาเพื่อทั้งแรงและความแม่นยำ ระยะทางจมูกแกนไปยังพื้นผิวโต๊ะตั้งแต่ 133 มม. ถึง 768 มม. และศูนย์กลางแกนไปยังระยะทางป้องกันแกน Z (ระยะทางคอ) คือ 725 มม. ให้ความยืดหยุ่นในแนวตั้งที่สํ

3. คุณสมบัติการออกแบบหลักและองค์ประกอบการก่อสร้าง

ประสิทธิภาพของ VC1300 มีรากจากการออกแบบอย่างรอบคอบและการใช้วัสดุและส่วนประกอบที่มีคุณภาพสูงในการก่อสร้าง

เตียงและโครงสร้างเครื่องแข็ง: พื้นฐานของ VC1300 คือเตียงเหล็กหล่อที่มีคุณภาพสูง วัสดุนี้ถูกเลือกเพื่อความสามารถที่เหนือกว่าในการช่วยลดการสั่นสะเทือนซึ่งเป็นสิ่งสำคัญสําหรับการบรรลุการตกแต่งพื้นผิวที่ละเอียดแ โครงสร้างทั้งหมดถูกออกแบบโดยใช้การวิเคราะห์องค์ประกอบที่จํากัด (FEA) เพื่อปรับปรุงเรขาคณิตสําหรับความแข็งแรงแบบคงที่และไดนามิกสูงสุด, ต้านทานแร

ระบบขับเคลื่อนและแนะนำแกนแบบแม่นยำ: แกนเชิงเส้นทั้งหมดถูกขับเคลื่อนโดยมอเตอร์เซอร์โวแรงบิดสูงรวมกับสกรูบอลที่มีความตึงล่วงหน้าที่แม่นยำ การรวมกันนี้รับประกันการตั้งตำแหน่งที่รวดเร็ว, ตอบสนอง และแม่นยำ แกนเคลื่อนไหวบนแนวทางเชิงเส้นที่แข็งและพื้นซึ่งให้การเคลื่อนไหวที่มีแรงเสียดทานต่ำความแข็งแรงสูงและความต้านทานที่ดีเยี่ยมต่อการสวมใส่ส่วนร่วมในการแม่นยำในระยะ

การจัดการความมั่นคงของความร้อน: เพื่อต่อสู้กับผลกระทบของการเติบโตความร้อนที่สามารถทําให้ความแม่นยำเสียหาย Hardinge รวมกลยุทธ์การทำความเย็นที่ก้าวหน เหล่านี้อาจรวมถึงระบบระบายความร้อนแกนหมุนที่รักษาอุณหภูมิที่สม่ำเสมอในโรงแรมแกนหมุนและการออกแบบที่ตรงกับเทอร์โมสที่ลดการกระจายความร้อนที่ไม่สม่ำเสมอภายในโคร

การควบคุมและซอฟต์แวร์ CNC ที่ก้าวหน้า: VC1300 โดยทั่วไปจะมีระบบ CNC ที่ทันสมัยเช่นแพลตฟอร์ม Siemens Sinumerik นี่ให้อินเตอร์เฟซที่มีประสิทธิภาพและใช้งานง่ายสําหรับการเขียนโปรแกรม การจําลองและการดําเนินการ การควบคุมรองรับฟังก์ชั่นที่ซับซ้อนเช่น อัลกอริทึมการจักรความเร็วสูงการเปลี่ยนแปลง 5 แกนและการควบคุมรูปทรงที่ปรับตัวซึ่งเป็นสิ่งจำเป็นสำหรับการจั

4. พื้นที่การใช้งานหลักและโซลูชั่นอุตสาหกรรม

การผสมผสานของ HARDINGE VC1300 ของความแม่นยำพลังและขนาดทําให้มันเป็นทรัพย์สินที่หลากหลายในหลายภาคการผลิตที่มีเทคโนโลยีสูงและมีมูลค่าสูง

ส่วนประกอบของการบินและการป้องกัน: เครื่องนี้เหมาะอย่างสมบูรณ์แบบสำหรับการผลิตส่วนประกอบโครงสร้างชิ้นส่วนเกียร์จอดและตู้เครื่องยนต์จากวัสดุที่ยากที่จะใช้เครื่องเช่นไทเทเนียม ความมั่นคงและความแม่นยำของมันเป็นสิ่งสําคัญในการตอบสนองมาตรฐานคุณภาพและความปลอดภัยที่เข้มงวดของอุตสาหกรรมนี้

การผลิตอุปกรณ์การแพทย์และการปลูกฝัง: ในด้านการแพทย์ที่ส่วนประกอบมักจะมีเรขาคณิตที่ซับซ้อนและต้องการการตกแต่งพื้นผิวที่สมบูรณ์แบบ VC130 มันสามารถใช้เครื่องมือผ่าตัด, การปลูกฝังกระดูกและวัสดุเทศจากวัสดุเช่นสแตนเลส, โคบาลต์-โครเมียมและ PEEK เพื่อให้แน่ใจว่าปฏิบัติตามข้อกำหนดชีวแพทย

การสร้างต้นแบบรถยนต์และชิ้นส่วนที่มีประสิทธิภาพสูง: อุตสาหกรรมรถยนต์ใช้ VC1300 ในการสร้างต้นแบบที่แม่นยำส่วนประกอบเครื่องยนต์และชิ้นส่วนเกียร์ ความสามารถในการจัดการทั้งวัสดุเหล็กและไม่ใช่เหล็กด้วยประสิทธิภาพสูง ทําให้มันเหมาะสำหรับการใช้งานกีฬามอเตอร์และการพัฒนาเทคโนโลยีรถยนต์รุ่นต่อไป

แม่พิมพ์และแม่พิมพ์แม่นยำ: สำหรับอุตสาหกรรมเครื่องมือและแม่พิมพ์ VC1300 ให้ความแม่นยำและคุณภาพเสร็จสิ้นพื้นผิวที่จําเป็นสำหรับการผลิตแม่พิมพ์ฉีด, ความแข็งของเครื่องจักรช่วยให้มีการบดเหล็กเครื่องมือที่แข็งแรงอย่างรุนแรงลดเวลาการ加工โดยรวมและปรับปรุงการผลิตโครงการ

5. ข้อดีในการดำเนินงานและประโยชน์ทางเศรษฐกิจ

การลงทุนใน HARDINGE VC1300 แปลเป็นข้อดีสําคัญหลายอย่างที่มีผลกระทบต่อการผลิต คุณภาพ และค่าใช้จ่ายรวมของการเป็นเจ้าของ

คุณภาพและความสอดคล้องของชิ้นส่วนที่เพิ่มขึ้น: ความสามารถในการซ้ำซ้ำที่พิเศษของเครื่องมั่นใจว่าทุกชิ้นส่วนที่ผลิตเหมือนกับคนแรกลดอัตราเศษและความต้องการในการตรวจสอบหลังกระบวนการ ความสม่ำเสมอนี้มีค่าไม่มีค่าสําหรับการผลิตปริมาณสูงและการผลิตส่วนประกอบสำคัญ

การเพิ่มการผ่านและการลดเวลาวงจรบ: ด้วยคุณสมบัติเช่นอัตราการผ่านที่รวดเร็วสูงและการเร่ง / การเร่งความช้าลงที่รวดเร็ว VC1300 ลดเวลาที่ไม่ตัด เมื่อรวมกับความสามารถในการทำเครื่องจักรความเร็วสูงและน้ําเย็นความดันสูงผ่านแกนสามารถลดเวลาวงจรชิ้นส่วนโดยรวมอย่างมากเพิ่มความจุโดยรวมของร้าน

พื้นผิวที่เหนือกว่าและอายุการใช้งานของเครื่องมือ: ความแข็งแรงและลักษณะการสั่นสะเทือนที่เกิดขึ้นของโครงสร้างเครื่องรวมกับแกนหมุนที่มั่นคงและแม่นยำช่วยให้อัตราการกำจัดโลหะ ความมั่นคงนี้ยังช่วยลดการพูดคุย ซึ่งยืดอายุการใช้งานของเครื่องมือตัด นําไปสู่ค่าใช้จ่ายเครื่องมือที่ลดลงในเวลาที่ผ่านมา

ความน่าเชื่อถือและความแม่นยำระยะยาว: ความมุ่งมั่นของ Hardinge ในการผลิตที่มีคุณภาพและการใช้ส่วนประกอบพรีเมี่ยมให้แน่ใจว่า VC1300 เป็นทรัพย์สินที่ทนทาน เครื่องถูกออกแบบมาเพื่อรักษาความแม่นยำต้นฉบับเป็นเวลาหลายปี แม้ในสภาพแวดล้อมการผลิตที่ต้องการปกป้องการลงทุนของผู้ผลิตและรับประกันการตอบแทนที่สม่ำเ

มุมมองที่ขยาย: บทบาทของศูนย์เครื่องจักรแนวตั้งความแม่นยำในการผลิตที่ทันสมัย

การเข้าใจบริบทที่กว้างขวางของที่ที่เครื่องจักรเช่น VC1300 เหมาะสมช่วยในการชื่นชมมูลค่ากลยุทธ์ของมันในชั้นโรงงาน

1. ความสำคัญทางกลยุทธ์ของความแม่นยำและความสามารถในการซ้ำ

ในการผลิตที่ทันสมัย ความนิยามของคุณภาพเกี่ยวข้องกับความแม่นยำและความสามารถในการซ้ำมิติ ศูนย์เครื่องจักรแนวตั้งความแม่นยำมากกว่าการบดและเจาะพื้นฐาน มันเป็นระบบที่อุทิศให้เก็บความอดทนที่แข็งแรงอย่างพิเศษซ้ำซ้ำในระยะเวลานาน ความสามารถนี้เป็นพื้นฐานในอุตสาหกรรมที่ความล้มเหลวของส่วนประกอบไม่ได้เป็นตัวเลือก เช่นในการบินหรือการปลูกแพทย์ ความสามารถในการทำซ้ำของ VC1300 ที่ตีพิมพ์ 0.006 มม. เป็นเมตริกที่สามารถวัดได้ ซึ่งให้วิศวกรและทีมงานรับประกันคุณภาพมีความมั่นใจในการออกแบบและผลิตส่วนประกอบที่ซับซ้อนและบูรณาการมากขึ้น โดยรู้ว่าเครื่

2.Navigating การเลือกศูนย์เครื่องจักรแนวตั้ง

การเลือก VMC ที่เหมาะสมเป็นการตัดสินใจในการลงทุนที่สําคัญ ต้องพิจารณาปัจจัยหลายอย่างนอกเหนือจากการเดินทางพื้นฐานและพลังงานแกน

ข้อมูลจำเพาะความแม่นยำกับความต้องการในการใช้งาน: มันสําคัญที่จะตรงกับความแม่นยำที่ระบุไว้ของเครื่อง (เช่นการตั้งตำแหน่ง 0.012 มม.) กับความอดทนจริงที่จําเป็นโดยชิ้นส การระบุมากเกินไปอาจนําไปสู่ค่าใช้จ่ายที่ไม่จําเป็น ในขณะที่การระบุต่ำอาจนําไปสู่การปฏิเสธส่วนหนึ่ง

ความแข็งแรงและประสิทธิภาพแบบไดนามิก: การก่อสร้างของเครื่องรวมถึงมวลของหล่อและขนาดของแนวทางมีผลต่อความสามารถในการจัดการตัดหนักและรักษาความแม่นยำภายใต้ภาระโดยตรง เครื่องที่แข็งแกร่งเช่น VC1300 จะแสดงการสั่นสะเทือนที่น้อยที่สุด ช่วยให้อัตราการกำจัดวัสดุสูงขึ้นและพื้นผิวที่ดีขึ้น

ระบบควบคุมและระบบนิเวศซอฟต์แวร์: การควบคุม CNC เป็นสมองของเครื่อง ระบบที่ซับซ้อนเช่น Siemens Sinumerik ที่พบในเครื่อง Hardinge หลายแห่ง มีคุณสมบัติที่ก้าวหน้าที่สามารถปรับปรุงการเขียนโปรแกรม ปรับปรุงเส้นทางเครื่องมือสําหรับการกลึงความเร็วสูง และอํานวยความสะดวกในการ

การบริการและการสนับสนุนทางเทคนิค: มูลค่าระยะยาวของ VMC ยังกําหนดโดยเครือข่ายการสนับสนุนของผู้ผลิต การเข้าถึงบริการทางเทคนิคที่ตอบสนอง การฝึกอบรมที่ครอบคลุมและชิ้นส่วนอะไหล่ท

คำถามที่ถามบ่อย (FAQ)

1. คุณสมบัติการออกแบบเฉพาะเจาะจงของ VC1300 มีส่วนร่วมในการมีความแม่นยำสูงและความสามารถในการซ้ำได้?

ความแม่นยำสูงของ VC1300 เป็นผลมาจากวิธีการออกแบบที่ครอบคลุม เครื่องใช้เตียงเหล็กหล่อที่มีคุณภาพสูงที่มีโครงสร้างมีซี่โครงสําหรับการลดการสั่นสะเทือนที่เหนือกว่า แนวทางเชิงเส้นที่แข็งและพื้นให้แน่ใจว่าการเคลื่อนไหวของแกนรีบและแม่นยำในขณะที่สกรูลูกบอลที่ตึงก่อนลดการเติบโตและปฏิกิริยาความร้อน นอกจากนี้ การรวมระบบระบบระบายความร้อนสําหรับแกนและความสนใจโดยรวมต่อความสมมิตรความร้อนในการออกแบบของเครื่องทำงานร่วมกันเพื่อให้อุณหภูมิการทำงานมีเสถียรภาพซึ่งเป็นปัจจัยสําคัญในการรักษาความ

2. สำหรับวัสดุประเภทใด VC1300 เหมาะที่สุด?

HARDINGE VC1300 ถูกออกแบบเป็นแพลตฟอร์มที่มีความหลากหลายสูงที่สามารถจักรวัสดุหลากหลายได้อย่างมีประสิทธิภาพ การก่อสร้างที่แข็งแรงและการขับเคลื่อนแกนหมุนที่มีประสิทธิภาพทําให้เหมาะสำหรับโลหะผสมที่ต้องการรวมถึงสแตนเลสไทเทเนียมและ Inconel ซึ่งเป็นเรื่องทั่วไปในการใช้งานทาง พร้อมกันด้วยแกนและเครื่องมือตัดที่เหมาะสมสามารถบรรลุประสิทธิภาพการจักรกลความเร็วสูงในอลูมิเนียมและโลหะไม่ใช่เหล็กอื่น ๆ ทําให้มีค่าเท่ากันสำหรับภาควิศวกรรมแม่นยำ กุญแจคือการเลือกแกนและเครื่องมือที่เหมาะสมเพื่อให้ตรงกับวัสดุหลัก

3. ระบบควบคุมของเครื่องเพิ่มความสามารถในการใช้งานและผลิตได้อย่างไร?

พร้อมกับ CNC ที่ก้าวหน้า เช่น Siemens Sinumerik, VC1300 ได้รับประโยชน์จากระบบควบคุมที่ให้ความสําคัญทั้งพลังงานและประสบการณ์ผู้ใช้ ระบบนี้มีอินเตอร์เฟซการเขียนโปรแกรมที่ใช้งานง่าย การปรับปรุงเส้นทางเครื่องมือที่ซับซ้อนสําหรับการเสร็จสิ้นที่ราบรื่นและเวลาในวงจรสั้นลงและความสามารถในการจําลอ คุณสมบัติเช่นการควบคุมรูปทรงที่ปรับตัวสามารถปรับอัตราการป้อนได้โดยอัตโนมัติเพื่อรักษาภาระชิปที่ดีที่สุดปกป้องเครื่องมือและชิ้นงานในขณะที่เพิ่

4. อุตสาหกรรมหลักที่ใช้ VC1300 คืออะไรและทำไม?

ผู้ใช้หลักของ VC1300 คืออุตสาหกรรมที่ความแม่นยำความน่าเชื่อถือและความสามารถในการจัดการวัสดุที่หลากหลายเป็นสิ่งสําคัญ นี่รวมถึงอุตสาหกรรมการบินอวกาศสําหรับการเครื่องจักรส่วนประกอบสำคัญจากวัสดุที่แข็งแรง ภาคการแพทย์สําหรับการผลิตเครื่องมือและอุปกรณ์ที่ซับซ้อนและทนสูง อุตสาหกรรมรถยนต์สําหรับการ ภาคเหล่านี้เลือก VC1300 เพราะความสามารถที่พิสูจน์แล้วในการให้ผลลัพธ์ที่สม่ำเสมอ และการก่อสร้างที่แข็งแกร่งที่ยืนยันต่อการผลิตที่เข้มงวด

5. ปัจจัยสำคัญใดควรพิจารณาเมื่อติดตั้ง VC1300?

การติดตั้งที่เหมาะสมเป็นสิ่งสําคัญในการบรรลุประสิทธิภาพที่ได้รับการจัดอันดับของเครื่อง การพิจารณาสำคัญรวมถึงการรับประกันพื้นฐานที่เพียงพอสำหรับโครงสร้างที่สามารถรองรับน้ำหนักของเครื่องและลดการสั่นสะเทือนในการทํางาน การให้แหล่งจ่ายไฟที่สะอาดและมั่นคงที่ตรงกับข้อกำหนดของผู้ผลิตเพื่อป้องกันปัญหาไฟฟ้า และการติดตั้งระบบการกรองอากาศและ
