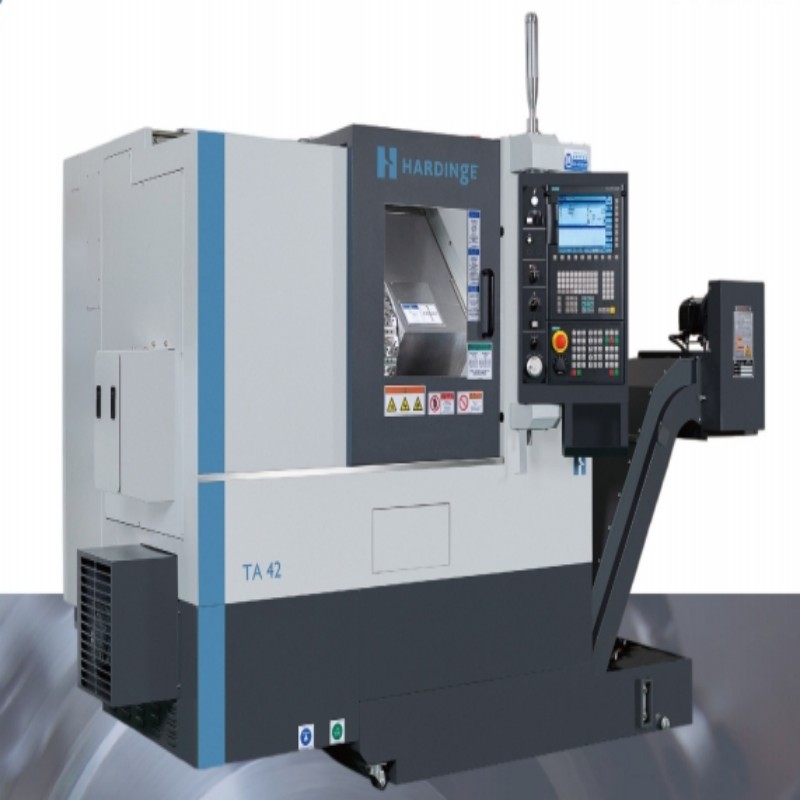

HARDINGE TA42 MSY ศูนย์หมุน CNC สำหรับการกลึงชิ้นส่วนที่แข็ง

1 ภาพรวมของผลิตภัณฑ์และการวางตำแหน่งกลยุทธ์ในตลาดที่เปลี่ยนแปลง

HARDINGE TA42 MSY เป็นตัวแทนของการวิวัฒนาการที่ซับซ้อนในเครื่องจักรความแม่นยำ, ตั้งตำแหน่งตัวเองเป็นศูนย์หมุน CNC ที่มีประสิทธิภาพสูงที่ออกแบบมาโดยเฉพาะสําหรั โซลูชั่นเครื่องจักรหลายงานนี้รวมความสามารถของแกน Y ที่ก้าวหน้าและการดำเนินงานของแกนสองเพื่อเสร็จสิ้นส่วนที่ซับซ้อนในการตั้งค่าเดียว การขจัดความจําเป็นสําหรับการดำเนิ

ในฐานะส่วนหนึ่งของ T-Series ที่มีชื่อเสียงของ Hardinge ที่มีความแม่นยำสูง TA42 MSY สร้างขึ้นอยู่กับมรดก 125 ปีของบริษัทในการผลิตความแม่นยำที่ดีเยี่ยม เครื่องจักรได้รับการตั้งค่าโดยเฉพาะเพื่อตอบสนองความต้องการของตลาดที่เพิ่มขึ้นสําหรับโซลูชั่นการจักรที่สมบูรณ์แบบที่สามารถจัดการวัสดุที่แข็งได้ถึง 62 HRC ทําให้มันมีค่าโดยเฉพา

ปรัชญาการออกแบบกลยุทธ์ที่อยู่เบื้องหลัง TA42 MSY เป็นศูนย์กลางในการให้บริการแพลตฟอร์มการผลิตที่รวมความสามารถในการหมุนที่แม่นยำสูงกับการดําเนินการบดและเจาะ วิธีการหลายด้านนี้ทําให้ผู้ผลิตสามารถผลิตส่วนประกอบที่ซับซ้อนด้วยความอดทนทางเรขาคณิตที่แน่นอน ขณะที่รักษาพื้นผิวที่พิเศษที่จําเป็นในอุตสาหกรรมเช่น การ

2 ข้อมูลจำเพาะทางเทคนิคและสถาปัตยกรรมเครื่อง

TA42 MSY รวมถึงพื้นฐานเครื่องจักรที่แข็งแกร่งที่เริ่มต้นด้วยการตั้งค่าแกน "Collet-ready" ที่ได้รับสิทธิบัตร ที่อนุญาตให้ติดตั้งโดยตรงของ collet chucks โดยไม่ต้องมีอะแดปเตอร์เพื่อความแม การออกแบบแกนนวัตกรรมนี้ลดการแขวนของชิ้นงานโดยตรงการโอนความแม่นยำของแกนลงไปยังชิ้นงานเพื่อความแม่นยำของมิติและการเสร็จสิ้นพื้นผิวที่ดีขึ้น

ข้อมูลจำเพาะของระบบการเคลื่อนไหวที่แม่นยำรวมถึงความแม่นยำในการตั้งตำแหน่งแกน X และ Z ของ 0.004 มม. ด้วยความสามารถในการซ้ำได้ 0.002 มม. ทั้งสองแกนพร้อมกับขนาดที่แม่นยำเพื่อต่อต ซองจดหมายการทำงานของเครื่องจักรให้เส้นผ่าศูนย์กลางเครื่องจักรสูงสุด 354 มม. และความยาวหมุนสูงสุด 435 มม. ด้วยการเดินทางตามแกน X 180 มม. และการเดินทางตามแกน Z 435 มม. เมื่อตั้งค่าด้วย collet มาตรฐาน 16C และห

การตั้งค่าหลายงาน รวมถึงกล้องหลักที่มีความสามารถ 6,000 รอบต่อนาที และแกนสองที่ซิงค์รอนสำหรับการตัดเครื่องจักรชิ้นส่วนที่สมบูรณ์ในการดำเนินการเดียว แกน Y แบบบูรณาการให้การเดินทาง±25 มม. สําหรับการบดและเจาะนอกศูนย์กลาง เครื่องใช้ BMT (ระบบติดตั้งเครื่องมือบล็อก) ที่เป็นสิทธิของ Hardinge พร้อมอินเตอร์เฟซเครื่องมือ 45 มม. ให้ความแข็งที่เหนือกว่าสำหรับการดําเนินการเครื่องจักรหนักในวัสด

3 นวัตกรรมเทคโนโลยีและประสิทธิภาพหลัก

การจัดการความมั่นคงของความร้อนที่ก้าวหน้าเป็นนวัตกรรมที่สําคัญในการออกแบบ TA42 MSY เครื่องมีระบบควบคุมอุณหภูมิที่ใช้งานที่รักษาสภาพความร้อนที่สม่ำเสมอในระหว่างการผลิตที่ยาวนาน ความมั่นคงของความร้อนนี้ได้รับการเพิ่มขึ้นโดยการก่อสร้างเตียงที่เต็มไปด้วยคอนกรีตโพลีเมอร์ ที่ให้การลดความเสื่อนที่เหนือกว่าและความมั่นคงทางเรขาคณิตในระยะยาว ซึ่งเป็นสิ่

ความสามารถในการหมุนแข็งที่เพิ่มขึ้นด้วยความแม่นยำได้รับการบรรลุผ่านระบบควบคุมเซอร์โวและระบบควบคุมโครงสร้างที่ปรับปรุงของเครื่อง TA42 MSY สามารถบรรลุความกลมของชิ้นงาน 0.25μm ความแม่นยำของรูปทรง 5μm และความหยาบของพื้นผิว Ra 0.2μm เมื่อเครื่องจักรโลหะผสมทนความร้อนหรือโลหะผสมไทเทเนียม เครื่องจักรแสดงให้เห็นถึงอายุการใช้งานของเครื่องมือที่ยาวนานขึ้นถึง 50% เมื่อเทียบกับศูนย์หมุนแบบดั้งเดิม เนื่อง

ระบบเครื่องจักรหลายแกนแบบบูรณาการ ทําให้การผลิตชิ้นส่วนที่สมบูรณ์แบบในการตัดเดียว ความสามารถของแกน Y ทําให้สามารถกัดรูปทรงที่ซับซ้อน, การเจาะข้ามรู, และการสร้างคุณสมบัตินอกจากศูนย์กลาง. แกนสองที่ซิงโครไนซ์ให้การโอนชิ้นส่วนที่สมบูรณ์แบบสําหรับการดำเนินงานหลังการกำจัดการชิ้นส่วนด้วยมือและรับประกันการจัดตำแหน่งที่สมบูรณ์

4 โซลูชั่นเฉพาะการใช้งานและการดําเนินการในอุตสาหกรรม

การผลิตส่วนประกอบทางการแพทย์ได้รับประโยชน์อย่างมากจากความสามารถของ TA42 MSY ในการจักรวัสดุที่เข้ากันได้ด้วยชีวภาพที่ยาก เช่นโลหะผสมไทเทเนียมโคบาลต์โครเมียมและเหล็กส ความแม่นยำและความสามารถในการทําหลายงานของเครื่องจักรทําให้มันเหมาะสำหรับการผลิตการปลูกฝังกระดูกที่ซับซ้อน, ส่วนประกอบเครื่องมือผ่าตัด, และฟันprosthetics ด้วยความซื่อสัตย์ของพ

การใช้งานทางการบินและการป้องกัน ใช้ความสามารถของเครื่องจักรในการจัดการกับโลหะผสมที่ทนความร้อนและวัสดุที่ใช้ไทเทเนียม TA42 MSY มีประสิทธิภาพเครื่องจักรส่วนประกอบ เช่น ชิ้นส่วนระบบเชื้อเพลิง องค์ประกอบควบคุมไฮดรอลิก และส่วนประกอบระบบนำทาง ความสามารถของเครื่องสำหรับการหมุนแข็งทําให้สามารถเปลี่ยนการดําเนินการบดสําหรับส่วนประกอบการอากาศที่แข็ง ลดเวลาการประมวลผลอย่างมากในขณะที่รักษามาตรฐานคุณภาพที่จํ

ส่วนประกอบที่มีประสิทธิภาพสูงของรถยนต์เป็นพื้นที่การใช้งานกลยุทธ์อื่น ๆ โดยเฉพาะอย่างยิ่งสำหรับชิ้นส่วนเกียร์, ส่วนประกอบการฉีดเชื้อเพลิ ความสามารถของเครื่องจักรในการรักษาความแม่นยำในสภาพแวดล้อมการผลิตปริมาณสูงทําให้มันมีค่าสําหรับผู้ผลิตที่ต้องการทั้งความแม่นยำและผลิตในการ加工วัสดุที่

5 การวิเคราะห์เปรียบเทียบกับวิธีการผลิตทางเลือก

การหมุนแข็งเทียบกับการบดนี้มีข้อดีที่สําคัญเมื่อใช้ TA42 MSY กระบวนการหมุนแข็งทําให้การกำจัดวัสดุได้เร็วขึ้น ความยืดหยุ่นมากขึ้นในการเปลี่ยนแปลงเรขาคณิตและการกำจัดสินค้าของล้อบดที่แพง เทคนิคการหมุนแข็งที่ทันสมัยเมื่อดำเนินการบนแพลตฟอร์มความแม่นยำเช่น TA42 MSY สามารถบรรลุคุณภาพพื้นผิวและความแม่นยำของมิติที่เทียบเท่ากับการดําเนินการบดในขณะ

Multi-Tasking เทียบกับการหมุน CNC แบบดั้งเดิมแสดงให้เห็นถึงความเหนือกว่า TA42 MSY ในการผลิตส่วนประกอบที่ซับซ้อน วิธีการดั้งเดิมต้องการการตั้งค่าเครื่องจักรหลายอย่างในอุปกรณ์ที่แตกต่าง ความสามารถในการทำเครื่องจักรที่สมบูรณ์ของ TA42 MSY ในการตั้งค่าเดียวทําให้แน่ใจว่าความสัมพันธ์ระหว่างคุณสมบัติและคุณสมบัติจะรักษาอยู่ภายในความอดทนที่แน่นอน ขณะที่ลดเวล

ความแตกต่างทางเทคนิคจากศูนย์หมุนแบบดั้งเดิม อยู่ในการรวมตัวที่ไม่ซ้ำกันของ TA42 MSY ของเทคโนโลยีแกนหมุนที่แม่นยำสูง การจัดการความมั่นคงทางความร้อน และความสามารถหลายแกน ในขณะที่ศูนย์หมุนแบบดั้งเดิมมุ่งเน้นส่วนใหญ่กับชิ้นส่วนสมมิตรการหมุน TA42 MSY ขยายความสามารถนี้เพื่อรวมถึงคุณสมบัติที่ซับซ้อนและพริสมาติกผ่านการดำเนินงานแกน Y และแกนสองของมั

6 ข้อดีในการดำเนินงานและเศรษฐกิจการผลิต

การลดเวลาการผลิตรวมถูกบรรลุผ่านความสามารถในการตั้งค่าชิ้นส่วนที่สมบูรณ์ในหนึ่งของ TA42 MSY โดยการกำจัดการดําเนินการรองและลดการจัดการวัสดุระหว่างกระบวนการ เครื่องจักรลดเวลาการผลิตรวมอย่างมากในขณะที่ปรับปรุงความสม่ำเสมอของคุณภาพโดยรว การลดกิจกรรมที่ไม่มีมูลค่าเพิ่มจะแปลโดยตรงไปสู่ค่าใช้จ่ายในการผลิตที่ต่ำกว่าและเวลาในการขายส่วนประกอบที่แม่นยำได้เร็วขึ้น

ประสิทธิภาพและเศรษฐกิจของเครื่องมือที่เพิ่มขึ้นมาจากความแข็งแรงและความเสถียรภาพแบบไดนามิกของเครื่องจักร เครื่องมืออยู่นานเนื่องจากการสั่นสะเทือนลดลงและสภาพการตัดที่สม่ำเสมอมากขึ้น ระบบเครื่องมือ BMT ที่เป็นสิทธิสิทธิ์ให้ความสามารถในการเปลี่ยนอย่างรวดเร็ว ขณะที่รักษาความสามารถในการซ้ำสูง ส่วนร่วมในการลดเวลาการติดตั้งและการเพิ่มการใช้เครื่อง

ความซื่อสัตย์ของพื้นผิวที่เหนือกว่าในการใช้งานในการกลึงแข็งเป็นคุณสมบัติของประสิทธิภาพ TA42 MSY ความสามารถของเครื่องในการกําจัดการสร้างชั้นสีขาว - ความท้าทายที่พบบ่อยในการหมุนแข็งที่สามารถทําให้อายุการเมื่อยล้าของส่วนประกอบลดลง - รับประกันความน่าเชื่อถือ ข้อดีของความสมบูรณ์ของพื้นผิวนี้มีค่าโดยเฉพาะสําหรับส่วนประกอบที่สําคัญด้านความปลอดภัยในการใช้งานทางการบินและอวกาศ การแพ

คำถามที่ถามบ่อย (FAQ)

ข้อดีเฉพาะอย่างไรที่การออกแบบแกน 'Collet-ready' ให้สําหรับการกลึงความแม่นยำ?

การออกแบบแกน "Collet-ready" ที่ได้รับสิทธิบัตรช่วยขจัดความต้องการแผ่นอะแดปเตอร์ให้สามารถติดตั้งโดยตรงของ collet chucks กับจมูกแกน การตั้งค่านี้ให้สต็อกเครื่องมือสั้นกว่าที่มีความแข็งแรงที่ดีขึ้น ลดการบิดและการสั่นสะเทือนของชิ้นงานในระหว่างการตัดหนัก การลดการแขวนที่ลดลงแปลเป็นความเข้มข้นที่ดีขึ้นการปรับปรุงพื้นผิวและอายุการใช้งานของเครื่องมือที่ยาวนานโดยเฉพาะอย่างยิ่งเมื่อการจักรวัสดุที่ยากหร

TA42 MSY จะแก้ไขความกังวลเกี่ยวกับความมั่นคงความร้อนอย่างไรในระหว่างการทำงานเครื่องจักรความแม่นยำที่ขยายไป?

TA42 MSY รวมกลยุทธ์การจัดการความร้อนหลายอย่าง รวมถึงระบบความร้อนที่ใช้งานที่รักษาอุณหภูมิที่สม่ำเสมอในองค์ประกอบเครื่องจักรที่สําค ฐานที่เติมไปด้วยคอนกรีตโพลีเมอร์ให้คุณสมบัติการลดความเสียหายที่ดีเยี่ยมและความมั่นคงทางความร้อน ในขณะที่การวางส่วนประกอบที่สร้างความร้อนห่างจากองค์ประกอบโครงสร นอกจากนี้ ระบบการตอบสนองขนาดเชิงเส้นช่วยชดเชยการเติบโตความร้อนที่น้อยที่สุด โดยรักษาความแม่นยำในการตั้งตำแหน่งตลอดวงจรการผลิต

วัสดุประเภทใดและระดับความแข็ง TA42 MSY สามารถเครื่องได้อย่างมีประสิทธิภาพ?

TA42 MSY ถูกออกแบบมาเพื่อจัดการกับวัสดุวิศวกรรมที่กว้างขวาง ตั้งแต่เหล็กธรรมดาและอลูมิเนียมโลหะผสมไปจนถึงโลหะผสมซุปเปอร์ที่ทนความร้อนที่ยาก เครื่องมีความเป็นเลิศโดยเฉพาะอย่างยิ่งในการใช้งานหมุนชิ้นส่วนที่แข็งสามารถทำเครื่องจักรวัสดุได้ถึงความแข็ง 62 HRC รวมถึงเหล็กเครื่องมือเหล็กแบริ่งและส่วนประกอบที่ ความสามารถนี้ทําให้ผู้ผลิตสามารถแทนที่การดําเนินการบดด้วยการหมุนแข็งสำหรับหลายแอพพลิเคชัน ลดเวลาการประมวลผลอย่างมาก

ความสามารถของแกน Y จะเพิ่มความหลากหลายของเครื่องเมื่อเทียบกับศูนย์หมุนแบบดั้งเดิมได้อย่างไร?

แกน Y ที่บูรณาการให้การเคลื่อนไหวแนวตั้ง± 25 มม. ทําให้การบด, การเจาะและการแตะที่อยู่นอกศูนย์กลางได้โดยไม่ต้องตั้งค่ารองบนอุปกรณ์แยกต่าง ๆ ความสามารถนี้ช่วยให้มีการจักรกลึงที่สมบูรณ์ของส่วนประกอบที่ซับซ้อนด้วยคุณสมบัติที่เบี่ยงจากแกนเส้นกลาง รวมถึงรูข้าม, รูแบน, และรูปทรงที่ไม่ การทํางานของแกน Y เปลี่ยนเครื่องจากศูนย์หมุนบริสุทธิ์เป็นระบบผลิตชิ้นส่วนหมุนที่สมบูรณ์

อุตสาหกรรมใดได้รับประโยชน์มากที่สุดจากความสามารถเฉพาะของ TA42 MSY?

TA42 MSY พบข้อดีโดยเฉพาะในอุตสาหกรรมที่ต้องการความแม่นยำสูงและเรขาคณิตที่ซับซ้อนในวัสดุที่แข็ง ประโยชน์ของอุตสาหกรรมการแพทย์สําหรับการผลิตเครื่องมือปลูกและผ่าตัด ผู้ผลิตการบินอวกาศให้ความสามารถในการทำเครื่องจักรโลหะผสมทนความร้อน ผู้จัดจำหน่ายรถยนต์ใช้มันสำหรับส่วนประกอบระบบเกียร์และเชื้อเพลิง และบริษัทวิศวกรรมความแม่นยำทั่วไปใช้มันสําหรับส่วนประกอบแม่พิมพ์และชิ้นส่วนกลความแม่นยำที่ต้องการความแม่นยำและพื้นผิวที่พิเ
