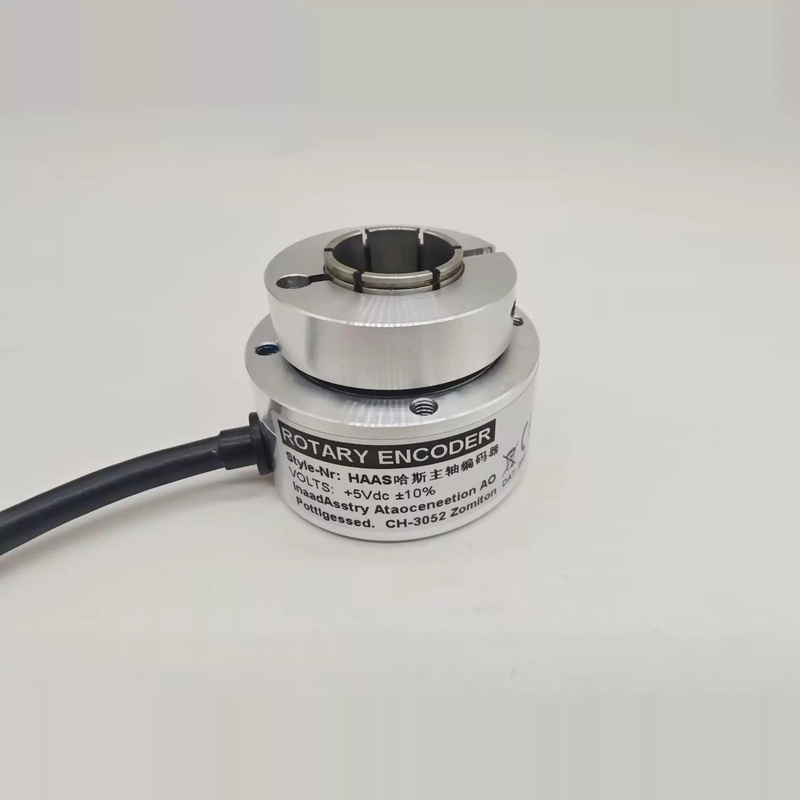

HAAS 93-1902/4096CPR/30-5840 เป็นส่วนประกอบสำคัญภายในระบบนิเวศซีเอ็นซี HAAS ที่ออกแบบมาเป็นเครื่องเข้ารหัสแกนหมุนที่มีประสิทธิภาพสูง อุปกรณ์นี้เป็นสิ่งสําคัญสําหรับการควบคุมวงจรปิดของแกนของเครื่องมือ เพื่อให้แน่ใจว่าความเร็วในการหมุนและตำแหน่งมุมถูกติดตามและรักษาอย่างแม ด้วยความละเอียด 4096 พัลส์ต่อการปฏิวัติ (CPR) เครื่องเข้ารหัส CNC นี้ให้ข้อเสนอแนะที่ละเอียดที่จําเป็นสําหรับการดําเนินการเครื่องจักรที่ก้าวหน้าเช่นการแตะที่แข็งแรงการตั้งทิศทางแกนสำหรับการเปลี่ยนแปลงเครื่องมือและการจัดเรียงแกน C ที่ซิงโครไน
1. ภาพรวมของผลิตภัณฑ์และการบูรณาการระบบ
เครื่องเข้ารหัสแกนหมุนเป็นอุปกรณ์สัมผัสโดยพื้นฐาน ที่แปลงการเคลื่อนไหวกลของเพลาหมุนเป็นสัญญาณไฟฟ้า รุ่น HAAS 93-1902 ทํางานนี้ด้วยความซื่อสัตย์สูง ทำหน้าที่เป็น "ตา" ของแกนสำหรับระบบควบคุมของเครื่อง ไม่เหมือนกับเครื่องเข้ารหัสเส้นตรงที่วัดการเคลื่อนไหวในเส้นตรง เครื่องเข้ารหัสหมุนนี้มีความอุทิศให้ติดตามการหมุนหลักของแกน ในระบบ HAAS CNC ความคิดเห็นจากเครื่องเข้ารหัสนี้ถูกนำกลับไปยังหน่วยควบคุมหลักอย่างต่อเนื่อง นี่สร้างระบบวงจรปิดที่ความเร็วของแกนหมุนที่สั่ง (เช่น 5000 RPM) ถูกเปรียบเทียบอย่างต่อเนื่องกับความเร็วที่วัดแท้จริง หากเกิดขึ้นความเบี่ยงเบนใด ๆ เนื่องจากความแตกต่างของโหลดระบบควบคุมจะชดเชยทันทีโดยการปรับแรงบิดของมอเตอร์ ดังนั้นจะรักษาความเร็วที่กําหนดภายใต้เงื่อนไข การรวมนี้เป็นสิ่งสำคัญสําหรับกระบวนการเช่นการแตะที่แข็ง ซึ่งการหมุนหมุนต้องซิงค์รอนได้อย่างสมบูรณ์แบบกับการป้อนแกน Z เพื่อตัดเกล้าอย่างแม่
2. ข้อมูลจำเพาะทางเทคนิคและลักษณะการทำงาน
ตัวตนและความสามารถของตัวเข้ารหัสนี้ถูกกําหนดโดยรหัสแบบจำลองเฉพาะของมัน 93-1902 เป็นหมายเลขชิ้นส่วน HAAS หลัก ระบุว่าเป็นส่วนประกอบ OEM แท้ที่ออกแบบมาเพื่อความเข้ากันได้อย่างราบรื่น ข้อมูลจำเพาะ 4096 CPR เป็นตัวบ่งชี้ประสิทธิภาพสําคัญ แสดงถึงความละเอียดของเครื่องเข้ารหัส นับชีพจรสูงนี้หมายถึงระบบควบคุมได้รับสัญญาณดิจิตอลที่แตกต่างกัน 4096 สําหรับการปฏิวัติทุกครั้งของแกน นี่แปลเป็นความละเอียดมุมน้อยกว่า 0.1 องศา ทําให้สามารถควบคุมตำแหน่งที่แม่นยำอย่างพิเศษ ความละเอียดสูงนี้คือสิ่งที่ช่วยให้มีทิศทางแกนหมุนที่แม่นยำที่แกนหมุนต้องหยุดที่ตำแหน่งมุมที่แม่นยำและซ้ำได้สําหรับการเปลี่ยน ส่วน 30-5840 ของหมายเลขรุ่นมักจะอ้างอิงถึงรายละเอียดการตั้งค่าเฉพาะเจาะจง ซึ่งสามารถรวมถึงประเภทสัญญาณเอาท์พุตและความยาวและอินเตอร์เฟ รูปแบบเฉพาะนี้ถูกออกแบบมาเพื่ออินเตอร์เฟซโดยตรงกับระบบควบคุม HAAS เพื่อให้แน่ใจว่าความเข้ากันได้กับ plug-and-play และความซื่อสัตย์ของสัญญาณ
3. คุณสมบัติการออกแบบหลักและการก่อสร้าง
ความทนทานของเครื่องเข้ารหัส HAAS 93-1902 เป็นผลมาจากการก่อสร้างที่สร้างขึ้นเพื่อสิ่งแวดล้อมอุตสาหกรรมที่ต้องการ ที่อยู่อาศัยโดยทั่วไปทำจากวัสดุที่แข็งแกร่ง เช่นอลูมิเนียมที่มีเครื่องจักรหรือโพลีเมอร์ที่แข็ง ให้การผสมผสานของน้ำหนักเบาและความต้านทานต่อการกระแ สิ่งที่สําคัญต่อการทํางานของมันคือการประกอบเพลาและแบริ่ง ส่วนประกอบเหล่านี้ถูกออกแบบเพื่อการทํางานความเร็วสูงและถูกปิดผนึกเพื่อป้องกันการเข้าถึงของน้ำมันเย็นน้ำมันและฝุ่นขัดละเอียดซึ่งเป็นสารปนเ การปิดผนึกที่แข็งแกร่งนี้เป็นสิ่งจำเป็นสำหรับการบรรลุอายุการใช้งานที่ยาวนาน และป้องกันความล้มเหลวก่อนเวลา เทคโนโลยีการตรวจจับภายในมักจะขึ้นอยู่กับระบบแสง โดยมีแผ่นแก้วหรือโลหะที่มีตะแกรงที่ละเอียดมาก แหล่งแสง (LED) และเครื่องตรวจจับแสงทั้งสองด้านของแผ่นนี้ทํางานร่วมกันเพื่อสร้างชีพจรไฟฟ้าเมื่อแผ่นหมุนกับแกน การออกแบบออปติกนี้เป็นที่นิยมสำหรับความแม่นยำสูงแรงเสียดทานต่ำและการตอบสนองที่ดีเยี่ยมที่ความเร็วสูง
4. พื้นที่การใช้งานและประโยชน์ในการดําเนินงาน
การใช้งานหลักของเครื่องเข้ารหัส CNC นี้คือการเปิดใช้งานของแกนขั้นสูงที่จําเป็นสําหรับการจักรกลที่ทันสมัยและมีประสิทธิภาพ สําหรับการแตะแข็งเครื่องเข้ารหัสให้แน่ใจว่าการหมุนหมุนและการลงเชิงเส้นของแตะลงในชิ้นส่วนได้รับการซิงค์รอนได้อย่างสมบูรณ์แบบป้องกันแตะจากการแตกหรือถอดด้าย ใน Spindle Orientation มันให้ความคิดเห็นที่แม่นยำที่จําเป็นเพื่อหยุดกล้องที่สถานที่มุมเฉพาะเจาะจง ซึ่งเป็นสิ่งสำคัญสําหรับเครื่องเปลี่ยนเครื่องมืออัตโน นอกจากนี้เมื่อการควบคุม HAAS มีความสามารถในแกน C เครื่องเข้ารหัสความละเอียดสูงนี้ช่วยให้แกนสามารถทํางานเป็นโต๊ะหมุนได้อย่างแม่นยำ ทําให้การดำเนินงานรูปทรงที่ซับซ้อนเช่นการบดหกเหลี่ยมหรือหลุมเจาะบนวงกล ประโยชน์จากการดําเนินงานเป็นอย่างมาก มันเพิ่มความแม่นยำและการทำซ้ำได้โดยตรง ลดอัตราเศษโดยการรับประกันว่ากระบวนการเช่นการแตะถูกดําเนินการอย่างถูกต้อง และเพิ่มเวลาการทํางานของอุปกรณ์โดยรวมโดยการให้ประสิ การใช้เครื่องเข้ารหัส HAAS ที่แท้จริงเช่น 93-1902 รับประกันการสื่อสารที่ดีที่สุดกับการควบคุมเครื่อง, กำจัดปัญหาความเข้ากันได้ และรับประกันว่าฟังก์ชั่
มุมมองที่ขยาย: บทบาทที่สําคัญของเครื่องเข้ารหัสในเครื่องจักร CNC
การเข้าใจบริบทที่กว้างขวางของอุปกรณ์ความคิดเห็น แสดงให้เห็นว่าทำไมส่วนประกอบเช่น HAAS 93-1902 เป็นสิ่งที่จําเป็นในการผลิตอัตโนมัติ
1. ลูปความคิดเห็น: เปิดกับระบบปิด
ในการควบคุมการเคลื่อนไหวระบบวงจรเปิดใช้งานโดยไม่มีข้อเสนอแนะ คำสั่งจะถูกส่งไปยังมอเตอร์ (เช่นมอเตอร์ขั้นตอน) โดยสมมุติว่ามันได้รับการดําเนินการ นี่เป็นเรื่องง่ายและประหยัดค่าใช้จ่าย แต่มีแนวโน้มที่จะเกิดความผิดพลาดหากมอเตอร์พลาดขั้นตอนเนื่องจากการโหลดเกินไป ในทางกลับกัน เครื่องมือเครื่องจักร CNC ที่ทันสมัยทั้งหมด รวมถึงโรงงานและเครื่องกลึง HAAS ทํางานตามหลักการวงจรปิดสําหรับแกนสำคัญและแกน เครื่องเข้ารหัสแกนเป็นส่วนพื้นฐานของวงจรปิดนี้ มันให้การตรวจสอบในเวลาจริงว่ากล้องกำลังติดตามคำสั่ง ถ้าควบคุมตรวจจับความแตกต่างระหว่างสถานะที่ได้รับคำสั่งและความคิดเห็นจากตัวเข้ารหัสมันสามารถสร้างสัญญาณเตือนหยุดโปรแกรมหรือแก้ไขข้อผิดพลาดได้อย่างเต็มท
2. การวิเคราะห์เปรียบเทียบ: เครื่องเข้ารหัสแกนกับเครื่องเข้ารหัสเซอร์โวมอเตอร์
ในขณะที่ทั้งสองเป็นเครื่องเข้ารหัสหมุน เครื่องเข้ารหัสแกนและเครื่องเข้ารหัสเซอร์โวมอเตอร์มักจะมีความสําคัญในการออกแบบที่แตกต่างก เครื่องเข้ารหัสเซอร์โว โดยทั่วไปติดกับเซอร์โวมอเตอร์ที่ขับเคลื่อนแกน X, Y และ Z ต้องการความละเอียดสูงมาก (มักจะอยู่ในช่วงนับล้านต่อการปฏิวัติ) เพื่อให้บรรลุการตั้งตำแหน่งที่ อย่างไรก็ตาม เครื่องเข้ารหัสแกนหมุนได้รับการปรับปรุงสําหรับการทํางานความเร็วสูง ความละเอียดของมัน ในขณะที่ยังคงสูง (เช่น 4096 CPR) มีความสมดุลกับความต้องการในการสร้างและประมวลผลสัญญาณอย่างน่าเชื่อถือที่ RPM สูงมาก (เช่น 10,000 RPM หรือมากกว่า) ฟังก์ชั่นหลักของมันคือการควบคุมความเร็วและการตั้งตำแหน่งมุม แทนที่จะเป็นการตั้งตำแหน่งไมโครที่ละเอียดมาก นอกจากนี้ เครื่องเข้ารหัสแกนมักจะสร้างขึ้นด้วยการปิดผนึกที่แข็งแรงขึ้นเพื่อจัดการกับการสัมผัสโดยตรงกับสภาพแวดล้อมการจักรกลซึ่งมักจะรุนแรงขึ้นที่แกนเมื่อเทียบก
3. การติดตั้งการแก้ไขปัญหาและการบำรุงรักษา
การติดตั้งที่เหมาะสมเป็นกุญแจสําหรับอายุยาวและความแม่นยำของเครื่องเข้ารหัสแกน ต้องติดตั้งด้วยการจัดตำแหน่งที่แม่นยำกับเพลาหมุนเพื่อป้องกันการสึกหรอของแบริ่งและการหมดสัญญาณ การติดตั้งต้องปลอดภัยเพื่อต้านการสั่นสะเทือน จากมุมมองการแก้ไขปัญหาอาการของเครื่องเข้ารหัสที่ล้มเหลวอาจรวมถึงความผันผวนของความเร็วของแกนหมุน, การเตือนที่เกี่ยวข้องกับ "การสูญเสียการซิงค์แกนหมุน" หรือ "ความผิด การบำรุงรักษาโดยทั่วไปน้อยที่สุด แต่ควรเกี่ยวข้องกับการรักษาพื้นที่รอบๆ สะอาด และตรวจสอบหน่วยเป็นประจําเพื่อความเสียหายทางกายภาพหรือเศษเศษที่สะ สายเคเบิลและตัวเชื่อมต่อก็เป็นจุดความล้มเหลวที่พบบ่อย และควรตรวจสอบความซื่อสัตย์
คำถามที่ถามบ่อย (FAQ)
ความละเอียด 4096 CPR หมายถึงอะไรสําหรับการดําเนินการเครื่องจักรของฉัน?
ความละเอียด 4096 CPR หมายถึงระบบควบคุมได้รับข้อมูลตําแหน่ง 4096 ชิ้นส่วนสําหรับการปฏิวัติทุกครั้งของแกน รายละเอียดระดับสูงนี้สําคัญสําหรับงานที่แม่นยำ สําหรับการตั้งทิศทางแกนมันทำให้การควบคุมสามารถหยุดแกนภายในเส้นส่วนขององศาสำหรับการเปลี่ยนแปลงเครื่องมือที่น่าเชื่อถือ ในการแตะที่แข็งมันให้แน่ใจว่าตำแหน่งการหมุนของกล้องถูกล็อคอย่างสมบูรณ์แบบกับตำแหน่งแกน Z ป้องกันการแตกของแตะและรับประกันด้ายที่มีคุณภาพสูง สําหรับการควบคุมความเร็วที่ง่าย ๆ มันให้สัญญาณการตอบสนองความเร็วที่มั่นคงและแม่นยำมาก
เครื่องเข้ารหัสนี้สามารถใช้เป็นเครื่องทดแทนบนเครื่องที่ไม่ใช่ HAAS ได้หรือไม่?
ในขณะที่ทางเทคนิคเป็นเครื่องเข้ารหัสหมุนที่ส่งสัญญาณคลื่นสี่เหลี่ยมมาตรฐาน (อาจมีช่อง A, B และ Index ที่แตกต่างกัน) มันถูกปรับเทียบและตั้งค่าเป็นส่วน OEM HAAS ที่แท้ การใช้มันในแบรนด์เครื่อง CNC ที่แตกต่างกันจะต้องตรวจสอบความเข้ากันได้ด้วยไฟฟ้า (แรงดันไฟฟ้า, ประเภทสัญญาณ), ความเข้ากันได้ด้วยการติดตั้งทางกายภาพและรับประ สําหรับการทํางานที่ดีที่สุดและรับประกันในเครื่อง HAAS ส่วนแท้ HAAS 93-1902 แนะนำอย่างยิ่ง
สัญญาณที่พบมากที่สุดของเครื่องเข้ารหัสแกนล้มเหลวคืออะไร?
อาการที่พบได้ที่สุดคือการเตือนที่เกี่ยวข้องกับแกนบนหน้าจอควบคุม เช่น "การสูญเสียของการซิงค์แกน" หรือ "ความผิดพลาดในการติดตั้งแนวแกน" คุณยังอาจสังเกตเห็นแนวแกนใช้งานด้วยความเร็วที่ไม่ถูกต้อง ความเร็ว ในกระบวนการเช่นการแตะที่แข็ง เครื่องเข้ารหัสที่ล้มเหลวโดยทั่วไปจะทําให้เกิดการแตะที่แตกหรือเส้นด้ายที่มีรูปแบบไม่ดีเนื่องจากการสูญเสียการ
สิ่งแวดล้อมภายในเครื่อง CNC มีผลต่ออายุการใช้งานของเครื่องเข้ารหัสได้อย่างไร?
สภาพแวดล้อมของโรงงานเครื่องจักรเป็นหนึ่งในที่รุนแรงที่สุดสําหรับส่วนประกอบอิเล็กทรอนิกส์ เครื่องเข้ารหัสถูกสัมผัสกับการสั่นสะเทือนจากแกนและแรงตัดความผันผวนของอุณหภูมิและสารปนเปื้อนที่แพร่หลายเช่นหมอกของเหลวเย็นน้ำมันหล่อลื่นและชิปโลหะดี HAAS 93-1902 ถูกสร้างขึ้นเพื่อต้านปัจจัยเหล่านี้ด้วยตัวเรือนและแบริ่งที่ปิดผนึก แต่การสัมผัสที่รุนแรงหรือการเข้าไปของของเหลวโดยตรงอาจนําไปสู่ความล้มเหล การบำรุงรักษาเครื่องที่เหมาะสมรวมถึงการควบคุมการปนเปื้อนของเหลวเย็นและรักษาพื้นที่แกนสะอาดโดยตรงมีส่วนร่วมในการใช้งานของเครื่องเข้ารหัสที่ยาวน
การปรับขนาดมืออาชีพจําเป็นหลังจากเปลี่ยนเครื่องเข้ารหัสนี้หรือไม่?
ในกรณีส่วนใหญ่บนเครื่อง HAAS การเปลี่ยนเครื่องเข้ารหัสง่ายๆ ด้วยชิ้นส่วนแท้ไม่ต้องปรับด้วยมือในความหมายดั้งเดิม อย่างไรก็ตามหลังจากติดตั้งมักจะจําเป็นต้องดําเนินการติดตั้ง "การตั้งทิศทางแกน" ผ่านซอฟต์แวร์ควบคุมของเครื่อง วิธีการนี้สอนการควบคุมความสัมพันธ์ที่แม่นยำระหว่างพัลส์ดัชนีของเครื่องเข้ารหัส (ซึ่งแสดงถึงการปฏิวัติเต็มที่หนึ่ง) และตำแหน่งทางกา ขั้นตอนนี้สําคัญในการรับประกันว่าการเปลี่ยนแปลงเครื่องมือเกิดขึ้นอย่างน่าเชื่อถือและแม่นยำ
