HAAS 93-0447A / 8192CPR / 30-30390 การเข้ารหัสแกน CNC ความแม่นยำ

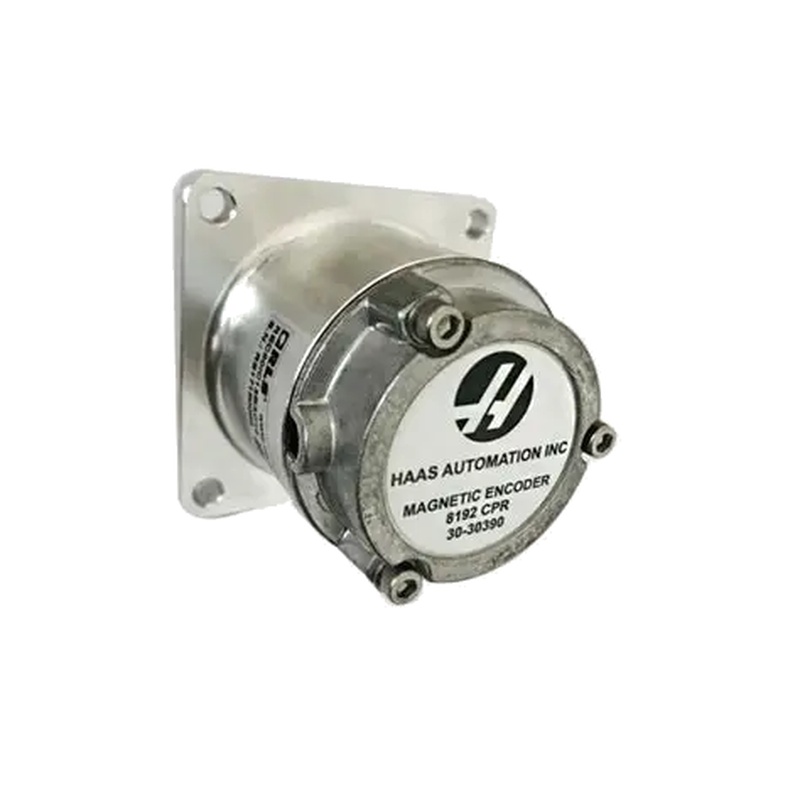

HAAS 93-0447A/8192CPR/30-30390 เป็นเครื่องเข้ารหัสแกน CNC ที่มีประสิทธิภาพสูงที่ออกแบบมาเพื่อให้ความแม่นยำและความน่าเชื่อถือที่พิเศษในสภาพแวดล้อมเครื่องจักรควบคุมตัวเลขคอมพิวเตอ รูปแบบเฉพาะนี้มีความละเอียด 8192 วงจรต่อการปฏิวัติ (CPR) ให้ความคิดเห็นที่แม่นยำที่จําเป็นสำหรับกระบวนการผลิตที่ก้าวหน้า มันทำหน้าที่เป็นส่วนประกอบสัมผัสที่สําคัญบนแกนเครื่องมือเครื่องจักร CNC แปลงการหมุนทางกายภาพเป็นสัญญาณไฟฟ้าที่ระบบควบคุมใช้ในการติดตามและรักษาความเร็วแกนที่แม่นย การออกแบบของมันมุ่งเน้นในการรับประกันการเสร็จสิ้นพื้นผิวที่มีคุณภาพสูง, การเกลียวที่แม่นยำและการดำเนินการแตะที่แข็ง, ทําให้มันเป็นส่วนประกอบที่

1. ภาพรวมของผลิตภัณฑ์และฟังก์ชันหลัก

บทบาทหลักของเครื่องเข้ารหัส HAAS 93-0447A คือการให้ข้อเสนอแนะแบบวงจรปิดกับระบบ CNC ในการตั้งค่าเครื่อง Haas ทั่วไป เครื่องเข้ารหัสจะติดตั้งโดยตรงบนมอเตอร์แกนหรือเพลา เมื่อแกนหมุน เครื่องเข้ารหัสจะสร้างชุดพัลส์ความถี่สูงที่ตรงกับตำแหน่งมุมและความเร็วของเพลา ข้อมูลในเวลาจริงนี้ถูกส่งกลับไปยังตัวควบคุมอย่างต่อเนื่อง ซึ่งเปรียบเทียบประสิทธิภาพของแกนจริงกับค่าที่สั่ง นี่ช่วยให้การดําเนินการแก้ไขทันที เพื่อให้แน่ใจว่ากล้องรักษาความเร็วที่ถูกโปรแกรมภายใต้เงื่อนไขการโหลดที่แตกต่างกัน ซึ่งเป็นสิ่งสำคัญสําหรั

เครื่องเข้ารหัสความละเอียดสูงนี้มีความสำคัญโดยเฉพาะอย่างยิ่งสำหรับฟังก์ชั่นที่ต้องการการตั้งตำแหน่งมุมที่แม่นยำ เช่น ทิศทาง ในเครื่องเปลี่ยนเครื่องมืออัตโนมัติ แกนต้องหยุดที่ตำแหน่งมุมที่แม่นยำเพื่อให้ผู้ถือเครื่องมือถูกปล่อยหรือจับได้อย่างแม่นย ความละเอียด 8192 CPR ของรุ่นนี้ทําให้สามารถหยุดได้อย่างแม่นยำนี้ ดังนั้นปกป้องกลไกการเปลี่ยนเครื่องมือจากความเสียหายและลดเวลาที่ไม่ตัด

2. ข้อมูลจำเพาะทางเทคนิคและคุณสมบัติหลัก

HAAS 93-0447A มีลักษณะด้วยการผลิตความละเอียดสูงและการก่อสร้างที่แข็งแกร่ง ข้อกำหนดที่โดดเด่นคือ 8192 CPR ซึ่งหมายถึงจํานวนตำแหน่งที่แยกต่างกันที่สามารถตรวจจับได้ภายในการปฏิวัติเดียวของแกน นับชีพจรสูงนี้แปลเป็นความละเอียดละเอียดมากในความคิดเห็นตําแหน่ง ทําให้มีการควบคุมที่เหนือกว่ากระบวนการเครื่องจักร

คุณสมบัติและคุณสมบัติทางเทคนิคที่สำคัญรวมถึง:

ความละเอียดสูง: ความสามารถ CPR 8192 ช่วยให้สามารถควบคุมความเร็วและควบคุมตำแหน่งที่แม่นยำมากซึ่งเป็นสิ่งจำเป็นสําหรับการ加工ความอดทนสูงและรูปทรงที่ซับซ้อน

การก่อสร้างที่ทนทาน: สร้างขึ้นเพื่อต้านสภาพที่รุนแรงของโรงงานเครื่องจักรรวมถึงการสัมผัสกับของเหลวเย็นชิปโลหะและการสั่นสะเทือนอย่างต่อเนื่อง เครื่องเข้ารหัสแกนหมุนที่ทันสมัยจาก Haas มีการออกแบบที่ไม่ติดต่อ ซึ่งกำจัดการสึกหรอทางกายภาพ เพิ่มอายุการใช้งานยาวนานและลดความต้องการในการบำรุงรักษา

การผลิตสัญญาณความแตกต่าง: มักจะผลิตสัญญาณความแตกต่าง (เช่น A, / A, B, / B) การตั้งค่านี้ทนต่อเสียงไฟฟ้าสูง ซึ่งเป็นเรื่องทั่วไปในสภาพแวดล้อมอุตสาหกรรมที่มีมอเตอร์และไดรฟ์ที่มีประสิทธิภาพ รับประกันความสมบูรณ์ของข้อม

ระบบติดตั้งบูรณาการ: เครื่องเข้ารหัสถูกออกแบบมาเพื่อการบูรณาการอย่างราบรื่นกับชุดแกน Haas เพื่อให้แน่ใจว่าการจัดตำแหน่งที่เหมาะสมและการเชื่อมต่อทางกลซึ่งเป

3. หลักการดําเนินงานและเทคโนโลยีภายใน

เครื่องเข้ารหัส HAAS 93-0447A ทํางานตามหลักการแสงเพื่อให้บรรลุความละเอียดสูง ภายในเครื่องเข้ารหัสไดโอดปล่อยแสง (LED) แสงผ่านแผ่นแก้วที่รู้จักกันในนามว่า reticle ซึ่งมีรูปแบบรัศมีของเส้นละเอียดมาก ในอีกด้านหนึ่งของดิสก์ แอร์เรย์เซนเซอร์แสงตรวจจับรูปแบบสลับของแสงและมืด เมื่อดิสก์หมุนกับแกน

การตรวจจับนี้สร้างสัญญาณคลื่นไซน์หลัก สัญญาณอนาล็อกเหล่านี้จากนั้นจะถูกประมวลผลภายในโดยอิเล็กทรอนิกส์ของเครื่องเข้ารหัส เพื่อแปลงเป็นอุตพุตคลื่นสี่เหลี่ยมดิจิตอล (ช่อง A และ B) ที่การควบคุม CNC เข ความสัมพันธ์ระหว่างช่อง A และ B - ช่องใดนําไปอีกช่อง - กําหนดทิศทางของการหมุนหมุน (ตามทิศทางนาฬิกาหรือตามทิศทางนาฬิกา) ความหนาแน่นสูงของเส้นบนแผ่นแก้วคือสิ่งที่ช่วยให้เครื่องเข้ารหัสนี้บรรลุความละเอียด CPR 8192 ให้ระบบ CNC มีภาพที่ละเอียดมากของการเคลื่อนไหวของแกน

4. ข้อดีของประสิทธิภาพในการใช้งาน CNC

การใช้เครื่องเข้ารหัสความละเอียดสูงเช่น HAAS 93-0447A นําประโยชน์ที่ปรากฏได้หลายประโยชน์ต่อการดําเนินการเครื่องจักร CNC

ปรับปรุงการเสร็จสิ้นพื้นผิวและความแม่นยำของมิติ: โดยการให้แน่ใจว่ากล้องหมุนที่ความเร็วที่ถูกต้องโดยไม่มีความผันผวนเครื่องเข้ารหัสช่วยป้องกันความผิดพลาดเช่นเครื่องหมายการ สิ่งนี้นําไปสู่คุณภาพชิ้นส่วนที่เหนือกว่า และลดความต้องการในการดำเนินการเสร็จสิ้นส่วนที่สอง

การแตะแข็งและการเกลียวที่น่าเชื่อถือ: สําหรับการแตะแข็งตำแหน่งการหมุนของหมุนต้องสมบูรณ์แบบพร้อมกับการป้อนเส้นตรงของแกน Z ความคิดเห็นที่แม่นยำจากเครื่องเข้ารหัสนี้ทําให้การซิงค์รอนนี้เป็นไปได้ ส่งผลให้มีเส้นด้ายที่แม่นยำและสะอาด

ความน่าเชื่อถือของกระบวนการที่ปรับปรุงและเวลาทํางาน: การควบคุมแกนที่แม่นยำลดความเครียดและการแตกของเครื่องมือ นอกจากนี้ บทบาทของเครื่องเข้ารหัสในการเปลี่ยนเครื่องมือที่น่าเชื่อถือช่วยป้องกันการอุบัติเหตุที่แพงและเวลาหยุดเครื่องจักร ดังนั้นเพิ่มประส

มุมมองที่ขยาย: บทบาทสําคัญของเครื่องเข้ารหัสในระบบ CNC ที่ทันสมัย

การเข้าใจบริบทที่กว้างขวางของเทคโนโลยีการเข้ารหัสและการดําเนินการของมันช่วยในการชื่นชมมูลค่าของส่วนประกอบเช่น HAAS 93-0447A

1. กระดูกสันหลังของการควบคุมวงจรปิด

ในเครื่องจักร CNC ระบบควบคุมการเคลื่อนไหวเป็นระบบวงจรปิดโดยพื้นฐาน เครื่องเข้ารหัสแกน CNC เป็นส่วนประกอบสำคัญในวงนี้ทํางานเป็น "ตา" สําหรับตัวควบคุม โดยไม่มีความคิดเห็นนี้ ระบบจะทำงานในวงจรเปิด โดยสมมุติว่ามอเตอร์ได้ปฏิบัติตามคำสั่งของมัน ซึ่งไม่เพียงพอสําหรับการจักรความแม่นยำ ความคิดเห็นของเครื่องเข้ารหัสช่วยให้มีการชดเชยในเวลาจริงสำหรับความแตกต่างของภาระการขยายความร้อนและการลื่นเลื่อนทางกลเพื่อให้แน่ใจว่าส่วนที่ใช้เครื่องจักรส

2. การติดตั้งการปรับเทียบและการบำรุงรักษาปฏิบัติที่ดีที่สุด

ประสิทธิภาพสูงของเครื่องเข้ารหัสขึ้นอยู่กับการติดตั้งและบำรุงรักษาที่ถูกต้อง การจัดตำแหน่งที่เหมาะสมเป็นสิ่งสําคัญ แม้กระทั่งการออกจากรัศมีเล็กน้อยหรือช่องว่างแกนที่ไม่ถูกต้องระหว่างหัวอ่านและระดับอาจนําไปสู่ความผิดพลาดสัญญาณและทําให้เก เทคนิคเช่นการใช้ตัวบ่งชี้เพื่อตรวจสอบ runout มักจะแนะนำในระหว่างการติดตั้ง

การบำรุงรักษาโดยทั่วไปจะน้อยที่สุดสําหรับเครื่องเข้ารหัสที่ไม่ติดต่อ แต่ควรเน้นการป้องกันความเสียหายทางกายภาพและการมลพิษ สายเครื่องเข้ารหัสและการเชื่อมต่อของมันเป็นจุดความล้มเหลวที่พบบ่อย มันสําคัญที่จะให้แน่ใจว่าสายเคเบิลถูกยึดไว้อย่างปลอดภัยจากชิ้นส่วนที่เคลื่อนไหว เช่นเข็มขัดแกนเพื่อป้องกันการส นอกจากนี้ การตรวจสอบว่าหัวอ่านเครื่องเข้ารหัสถูกติดอย่างถูกต้องกับเครื่องหล่อเป็นขั้นตอนการแก้ปัญหามาตรฐานเพื่อแก้ปัญหาสัญญาณ สําหรับเครื่องจักรในสภาพแวดล้อมที่มีความต้องการอย่างยิ่ง การรับประกันว่ากรองเฟอร์ไรต์ที่ถูกต้องถูกติดตั้งบนสายเครื่องเข้ารหัสและสายขับเวกเตอร์

คำถามที่ถามบ่อย (FAQ)

1. "8192 CPR" หมายถึงอะไรสำหรับเครื่องเข้ารหัสแกน?

CPR หมายถึง "Cycles Per Revolution" การจัดอันดับ CPR 8192 หมายถึงเครื่องเข้ารหัสสร้างพัลส์ดิจิตอลที่แตกต่างกัน 8192 สําหรับทุกครั้งของแกน ความละเอียดสูงนี้ให้การควบคุม CNC มีข้อมูลที่ละเอียดมากเกี่ยวกับตำแหน่งและความเร็วของแกนซึ่งเชื่อมโยงโดยตรงกับความแม่นยำของการดำเนินการเครื่องจักร โดยเฉพาะอย่างยิ่งผู้ที่ต

2. เครื่องเข้ารหัสแกนหมุนที่ผิดพลาดสามารถทําให้เกิดปัญหาการเปลี่ยนเครื่องมือได้หรือไม่?

แน่นอน เครื่องเข้ารหัสที่ผิดพลาดหรือจัดตำแหน่งที่ผิดพลาดอาจล้มเหลวในการให้คิดเห็นตําแหน่งที่ถูกต้องสําหรับทิศทางแกน หากแกนไม่หยุดที่มุมที่แม่นยำที่ต้องการโดยเครื่องเปลี่ยนเครื่องมือ กระบวนการแลกเปลี่ยนเครื่องมืออาจล้มเหลว อาจนําไปสู่การลดลงของเครื่องมือหรือการชนระหว่างเครื่องมือและกลไกเปลี่ยนเครื่องม

3. อาการที่พบบ่อยของเครื่องเข้ารหัสแกนล้มเหลวคืออะไร?

อาการที่พบบ่อยรวมถึงความไม่สามารถที่จะแนะนำแกนสำหรับการเปลี่ยนเครื่องมือ, ความเร็วแกนที่ไม่สม่ำเสมอใต้ภาระ, การปรากฏตัวของเสียงเตือนที่เกี่ยวข้องกับแกนเฉพาะ (เช่น ความผิดพลาดการสื่อสารหรือความผิดพลาดเซอร์โ ปัญหาที่แตกต่างกันมักจะสามารถติดตามกลับไปยังการเชื่อมต่อสายเคเบิลหรือการพื้นดิน

4. เครื่องเข้ารหัสแบบไม่ติดต่อแตกต่างจากเครื่องเข้ารหัสแบบเก่าได้อย่างไร?

เครื่องเข้ารหัสแบบดั้งเดิมอาจใช้สัมผัสทางกายภาพเช่นแปรงซึ่งมีแนวโน้มที่จะสวมใส่ เครื่องเข้ารหัสแบบไม่ติดต่อเช่นเดียวกับเครื่องเข้ารหัสแกน Haas ที่ทันสมัยหลายแห่งใช้หลักการแสงหรือแม่เหล็กเพื่ออ่านตำแหน่งโดยไม การออกแบบนี้กำจัดการสึกหรอทางกลให้ความน่าเชื่อถือสูงขึ้นความเร็วในการดำเนินงานที่เร็วขึ้นและความต้านทานต่อการปนเปื้อนที่มากขึ้น นําไปสู่อายุ

5. ทำไมการพื้นดินที่เหมาะสมสำหรับเครื่องเข้ารหัสจึงสำคัญมาก?

การใส่พื้นดินที่เหมาะสมของหัวอ่านเครื่องเข้ารหัสไปยังเครื่องหล่อเป็นสิ่งสําคัญสําหรับการป้องกันเสียงรบกวนไฟฟ้า เครื่องเข้ารหัสที่ไม่มีพื้นดินหรือไม่ดีสามารถทํางานเป็นเสาอากาศรับเสียงไฟฟ้าจากมอเตอร์และไดรฟ์ เสียงนี้อาจทำลายสัญญาณการตอบสนองที่ละเอียดอ่อน นําไปสู่พฤติกรรมแกนหมุนที่ไม่สม่ำเสมอ ข้อผิดพลาดข้อมูล และการเตือนที่ต่อเนื่
