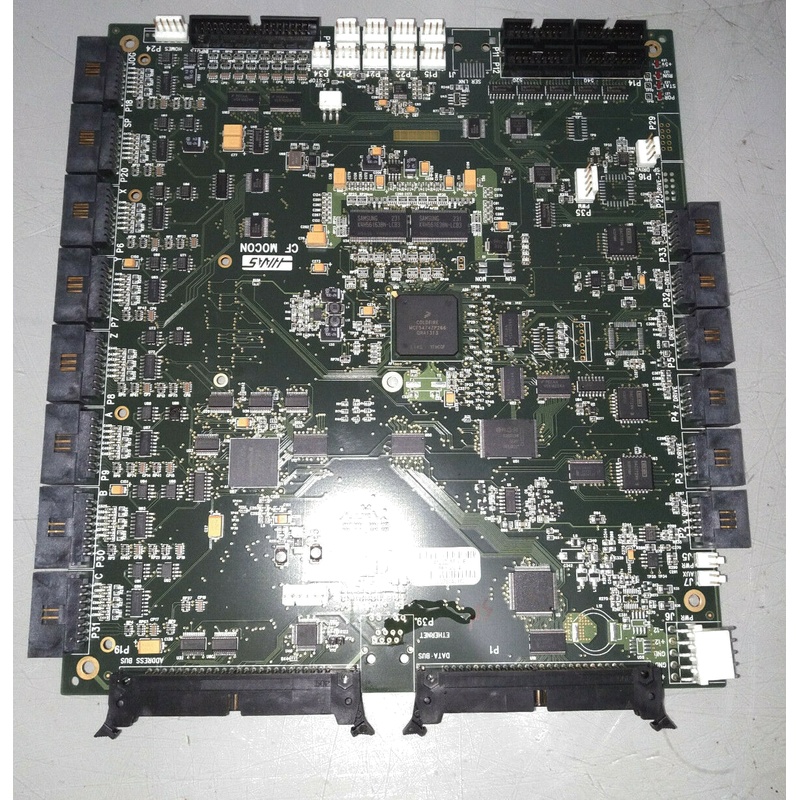

HAAS 93-32-4123D หลายแกนเซอร์โวอุตสาหกรรมควบคุม PCB บอร์ด

HAAS 93-32-4123D เป็นส่วนประกอบสำคัญภายในระบบนิเวศของ Haas Automation ที่ออกแบบมาเป็น PCB เซอร์โวควบคุมที่มีประสิทธิภาพสูง PCB ควบคุมอุตสาหกรรมเฉพาะนี้เป็นศูนย์ประสาทสำหรับการจัดการมอเตอร์เซอร์โวในเครื่องจักร CNC ที่ต้องการแปลคำสั่งดิจิตอลเป็นการเคลื่อนไหวทางกายภาพที่แม่ ออกแบบมาเพื่อความน่าเชื่อถือในสภาพแวดล้อมการผลิตที่รุนแรง บอร์ดนี้รับประกันว่าเครื่องมือเครื่องจักร Haas รักษาความแม่นยำและความสามารถในการซ้ำได้ที่มีชื่อเสียง บทบาทของมันเป็นสิ่งสําคัญในระบบควบคุมการเคลื่อนไหวแบบวงจรปิด ที่มันประมวลผลความคิดเห็นจากเครื่องเข้ารหัสอย่างต่อเนื่องเพื่อปรับแรงบิดและความเร็วของมอเตอร์อย่างไดนามิ

1. ภาพรวมของผลิตภัณฑ์และการบูรณาการระบบ

93-32-4123D เป็น PCB ควบคุมอุตสาหกรรมที่สำคัญที่ออกแบบมาเพื่อใช้งานภายในสถาปัตยกรรมควบคุมที่เป็นสิทธิของฮาส มันทำงานเป็นตัวควบคุมการเคลื่อนไหวที่เฉพาะ มักจะเชื่อมต่อกับบอร์ดไมโครโปรเซสเซอร์หลักและระบบไดรฟ์เวกเตอร์โดยตรง ในระบบ Haas CNC ทั่วไป PCB การควบคุมเซอร์โวนี้ได้รับคำสั่งการเคลื่อนไหวระดับสูงและแปลเป็นสัญญาณระดับต่ำที่แม่นยำที่ขับเคลื่อนเครื่องขยายเซอร์โวและดังนั้นมอเตอร์เซอร์โวเอง

ด้านสำคัญของการรวมของมันคือบทบาทของมันในระบบควบคุมวงจรปิด ไม่เหมือนระบบเปิดวงจรบอร์ดนี้ติดตามสถานะและตำแหน่งของมอเตอร์ผ่านอุปกรณ์การตอบสนองเช่นเครื่องเข้ารหัส วงจรความคิดเห็นอย่างต่อเนื่องนี้ช่วยให้สามารถแก้ไขความแตกต่างใด ๆ ในเวลาจริงระหว่างตําแหน่งที่สั่งและตําแหน่งมอเตอร์จริง, รับประกันความแม่นยำที่พิเศษและการ บอร์ดนี้เป็นเหตุผลหลักที่ทำให้เครื่อง Haas สามารถบรรลุความแม่นยำและความน่าเชื่อถือสูงในสภาพแวดล้อมการผลิต

2. ข้อมูลจำเพาะทางเทคนิคและคุณสมบัติการออกแบบ

HAAS 93-32-4123D ถูกสร้างขึ้นด้วยข้อกำหนดที่ตอบสนองความต้องการที่เข้มงวดของอัตโนมัติอุตสาหกรรม

การประมวลผลและความจำ: ในขณะที่รายละเอียดเฉพาะสำหรับรุ่นนี้ไม่ได้เปิดเผยต่อสาธารณะ แผงควบคุมเซอร์โว Haas ที่คล้ายกันมักจะมีไมโครโปรเซสเซอร์ที่ฝังอยู่ที่มีประสิทธิภาพและความจำ

การตั้งค่าอินพุต / เอาท์พุต: บอร์ดมีอินเตอร์เฟส I / O หลากหลายเพื่อเชื่อมต่อกับเครื่องเข้ารหัส, ตัวแก้ไขและหน่วยควบคุมหลัก การเชื่อมต่อเหล่านี้มีความสำคัญสําหรับการอ่านข้อเสนอแนะตําแหน่ง และการส่งสัญญาณควบคุม

ความต้องการพลังงาน: มักจะทำงานด้วยพลังงาน DC แรงดันต่ำเช่น + 12V, -12V และ + 5V ซึ่งจ่ายจากระบบแหล่งจ่ายไฟแรงดันต่ำที่แข็งแกร่งของเครื่อง

ความแข็งแรงต่อสิ่งแวดล้อม: ในฐานะที่เป็น PCB ควบคุมอุตสาหกรรมที่แท้จริงมันออกแบบมาเพื่อต้านเงื่อนไขที่ท้าทายของโรงงานเครื่องจักรรวมถึงความผันผวนของอุณหภูมิปานกลางการสั่

3. ข้อดีและการออกแบบหลัก

PCB เซอร์โวควบคุมนี้รวมเทคโนโลยีที่ก้าวหน้าหลายตัวที่มีส่วนร่วมในการทํางานที่เหนือกว่า

การควบคุมเวกเตอร์แบบลูปปิด: ในใจกลางของการดำเนินงานของมันคือเทคโนโลยีการควบคุมเวกเตอร์ที่ก้าวหน้า นี่ช่วยให้สามารถควบคุมแรงบิดและฟลักซ์แม่เหล็กของมอเตอร์ได้อย่างอิสระ ส่งผลให้เกิดแรงบิดสูงแม้แต่ที่ความเร็วต่ำ การทำงานอย่างราบรื่นทั่วช่วงความเร็วทั้งหมด

การติดตามและวินิจฉัยความผิดพลาดในเวลาจริง: บอร์ดถูกบูรณาการเข้าสู่ระบบการวินิจฉัยที่ครอบคลุมของเครื่อง มันสามารถกระตุ้นรหัสเตือนภัยเฉพาะที่เกี่ยวข้องกับประสิทธิภาพของเซอร์โว เช่นความผิดพลาดของการขับเคลื่อนแกนเงื่อนไขการโหลดเกินไปหรือความผิดพลา ความสามารถนี้เป็นสิ่งที่มีค่าสำหรับการแก้ไขปัญหาอย่างรวดเร็ว และลดเวลาหยุดเครื่องจักร

การก่อสร้างเกรดอุตสาหกรรมที่แข็งแกร่ง: ยึดมั่นในมาตรฐานสูงสุดสำหรับ PCB ควบคุมอุตสาหกรรม 93-32-4123D อาจใช้วัสดุ FR-4 ที่มีคุณภาพสูงสำหรับพื้นผิวเพื่อต้าน นอกจากนี้ยังใช้คุณสมบัติเช่นรอยทองแดงหนาสําหรับความสามารถในการบรรทุกปัจจุบันสูงขึ้น, การเคลือบที่สอดคล้องกันเพื่อป้องกันความชื้นและการปนเปื้อน, และเชื่อมต่อระดับอ

ความสมบูรณ์แบบสัญญาณที่เหมาะสม: การวางแผนของบอร์ดถูกออกแบบเพื่อความสมบูรณ์แบบสัญญาณที่พิเศษ การแยกพื้นดินแอนาล็อกและดิจิตอลอย่างระมัดระวังพร้อมกับการป้องกันและการกรองทางกลยุทธ์ช่วยลดการแทรกแซงไฟฟ้าแม่เหล็ก (EMI) ซึ่งเป็นสิ่งสำคัญในการรักษาความแม่นยำของ

4. ประสิทธิภาพและประโยชน์ของการใช้งาน

การออกแบบที่ซับซ้อนของ 93-32-4123D แปลเป็นประโยชน์โดยตรงและปรากฏได้สําหรับผู้ใช้สุดท้าย

การปรับปรุงความแม่นยำและการเสร็จสิ้นพื้นผิว: โดยการให้การควบคุมเซอร์โวที่มั่นคงและแม่นยำคณะกรรมการนี้มีส่วนร่วมโดยตรงในคุณภาพชิ้นส่วนที่เหน มันทำให้เส้นทางเครื่องมือที่แม่นยำส่งผลให้เกิดการเสร็จสิ้นพื้นผิวที่ดีเยี่ยมและความอดทนแข็งแรงซึ่งเป็นสิ่งสําคัญในด้านการผลิตอากาศยานย

ประสิทธิภาพการผลิตที่ปรับปรุง: การตอบสนองไดนามิกสูงของระบบเซอร์โวช่วยให้การเร่งและชะลอตัวแกนเร็วขึ้น นี้ลดเวลาที่ไม่ตัด นําไปสู่เวลาวงจรสั้นและเพิ่มประสิทธิภาพของอุปกรณ์โดยรวม (OEE) สําหรับสถานที่ผลิต

ความน่าเชื่อถือของระบบและเวลาทํางานที่พิเศษ: สร้างขึ้นตามความต้องการที่เข้มงวดของ PCB ควบคุมอุตสาหกรรมส่วนประกอบนี้ถูกออกแบบเพื่อการดําเนินการตลอด 24 ชั่วโม การออกแบบที่แข็งแกร่งและการวินิจฉัยแบบบูรณาการมีส่วนร่วมในการใช้เวลาเฉลี่ยสูงระหว่างความล้มเหลว (MTBF) เพื่อเพิ่มความพร้อมใช้งานของเ

การบูรณาการและการวินิจฉัยที่ไม่มีรอยต่อ: ในฐานะส่วนประกอบ Haas ที่แท้จริง 93-32-4123D รับประกันความเข้ากันได้อย่างเต็มที่กับซอฟต์แวร์คว การบูรณาการที่ไม่มีรอยต่อนี้ช่วยแก้ไขปัญหาได้ง่ายขึ้น เนื่องจากความผิดพลาดจะแสดงอย่างชัดเจนบนหน้าจอควบคุม แนะนำบุคลากรบำรุงรั

มุมมองที่ขยาย: บทบาทสําคัญของ PCB ควบคุมเซอร์โวในอุตสาหกรรมอัตโนมัติ

การเข้าใจบริบทที่กว้างขวางของที่และทำไมถึงใช้ PCB ควบคุมอุตสาหกรรมเฉพาะ เป็นกุญแจในการชื่นชมวิศวกรรมที่อยู่เบื้องหลัง HAAS 93-32-4123D

1. Niche ของ PCB ควบคุมอุตสาหกรรม vs. PCB ผู้บริโภค

มันเป็นความเข้าใจผิดที่พบบ่อยว่า แผงวงจรใด ๆ สามารถใช้ในสภาพแวดล้อมอุตสาหกรรม ในความเป็นจริง PCB ควบคุมอุตสาหกรรมเช่น HAAS 93-32-4123D แตกต่างจาก PCB เกรดผู้บริโภค

ความอดทนสิ่งแวดล้อม: กระดานผู้บริโภคถูกออกแบบมาสําหรับสภาพแวดล้อมที่ดีและควบคุมสภาพอากาศ แผงอุตสาหกรรมต้องทนต่อการสวิงกว่างอุณหภูมิความชื้นสูงฝุ่นนําและการสั่นสะเทือนคงที่จากเครื่องจักรใกล้เคียง

อายุการใช้งานยาวนานและการจัดหาส่วนประกอบ: อุปกรณ์อัตโนมัติอุตสาหกรรมคาดว่าจะมีวงจรชีวิตเป็นหลายทศวรรษ ดังนั้น PCB ควบคุมอุตสาหกรรมถูกออกแบบด้วยมุมมองระยะยาวมักจะใช้ส่วนประกอบที่รับประกันว่าจะมีให้บริการเป็นเวลาหลายปีไม่เหมือนกับตลาดอิเล็กท

ความปลอดภัยและความน่าเชื่อถือ: ความล้มเหลวของแผงควบคุมเซอร์โวในเครื่อง CNC อาจนําไปสู่การอุบัติเหตุที่ร้ายแรงทําให้เกิดความเสียหายหลายพันดอลลาร์และสร้าง บอร์ดเหล่านี้ถูกออกแบบด้วยการตรวจสอบความปลอดภัยที่เกินไป และขอบเขตความปลอดภัยที่สูงขึ้นเพื่อป้องกันการเกิดขึ้นดังกล่าว

2. สเปกตรัมการใช้งาน: นอกเหนือจากเครื่องมือเครื่องจักร

ในขณะที่ HAAS 93-32-4123D เป็นเฉพาะสำหรับเครื่องจักร CNC เทคโนโลยีพื้นฐานของ PCB เซอร์โวควบคุมเป็นพื้นฐานสําหรับอัตโนมัติที่ทันสมัย

หุ่นยนต์และยานพาหนะนำอัตโนมัติ (AGVs): ระบบเหล่านี้พึ่งพาการควบคุมเซอร์โว เพื่อการเคลื่อนไหวร่วมที่แม่นยำและการนำทางที่แม่นยำ

บรรจุภัณฑ์และการจัดการวัสดุ: หุ่นยนต์เลือกและวางความเร็วสูงระบบลำเลียงและเครื่องจัดเรียงใช้การควบคุมเซอร์โวเพื่อความเร็วและความแม่นยำ

เครื่องจักรพิมพ์และการแปลง: การควบคุมลงทะเบียนซึ่งให้แน่ใจว่ารูปแบบจะจัดเรียงกันอย่างสมบูรณ์แบบบนเว็บเคลื่อนไหวของวัสดุจะบรรลุผ่านระบบควบคุ

การเลือกข้อมูล: เมื่อเลือกหรือกำหนด PCB การควบคุมเซอร์โว กุญแจคือการตรงกับลักษณะการทํางานของมัน - เช่นความเร็วในการประมวลผล, ความละเอียดความคิดเห็นและความสามารถในการผลิตปัจจุบัน - กับความต้องการเฉพาะของแอพ

3. การดําเนินการและบำรุงรักษาปฏิบัติที่ดีที่สุด

เพื่อให้แน่ใจว่าอายุการใช้งานยาวนานและความน่าเชื่อถือของส่วนประกอบที่ซับซ้อนเช่น 93-32-4123D การจัดการและบำรุงรักษาที่เหมาะสมเป็นสิ่งสําค

พลังงานและความซื่อสัตย์ของพื้นดิน: แหล่งจ่ายไฟที่สะอาดและมั่นคงเป็นพื้นฐานสําหรับบอร์ดอิเล็กทรอนิกส์ที่ละเอีย การใส่พื้นดินที่เหมาะสมเป็นสิ่งสำคัญเท่าเทียมกันในการป้องกันเสียงไฟฟ้าจากวงจรควบคุม และป้องกันความเสียหายจากแรงดันไฟฟ้าหรือการปล่อยไฟฟ้าสถิต

การจัดการสิ่งแวดล้อมและระบายความร้อน: การรับประกันตู้ควบคุมยังคงสะอาดเย็นและภายในช่วงความชื้นที่กําหนดเป็นหนึ่งในวิธีที่มีประสิทธิภาพที่สุดในการยืดอายุการใช้งาน PCB ควบคุมอ

การจัดการเฟิร์มแวร์และซอฟต์แวร์: การปรับปรุงเฟิร์มแวร์ของบอร์ดตามที่แนะนำโดยผู้ผลิต (Haas ในกรณีนี้) สามารถให้การเพิ่มประสิทธิภาพคุณสมบัติใหม่และการแก้ไขข้อบก

คำถามที่ถามบ่อย (FAQ)

1. หน้าที่หลักของ PCB เซอร์โวควบคุมเช่น HAAS 93-32-4123D คืออะไร?

หน้าที่หลักของมันคือการทํางานเป็นผู้กลางที่ฉลาดในระบบควบคุมการเคลื่อนไหว มันใช้คำสั่งการตั้งตำแหน่งระดับสูงจากตัวควบคุม CNC หลัก และดําเนินการโดยการสร้างสัญญาณระดับต่ำที่แม่นยำที่จําเป็นในการขับเคลื่อนเครื่องขยา พร้อมกันมันติดตามความคิดเห็นจากเครื่องเข้ารหัสมอเตอร์อย่างต่อเนื่องเพื่อให้แน่ใจว่ามอเตอร์ติดตามคำสั่งอย่างแม่นยำสร้างระบบวงจรปิดสําหร

2. PCB ควบคุมอุตสาหกรรมแตกต่างจาก PCB มาตรฐานอย่างไร?

PCB ควบคุมอุตสาหกรรมถูกสร้างขึ้นไปตามมาตรฐานความแข็งแรงและความน่าเชื่อถือที่สูงขึ้นมาก มันใช้ส่วนประกอบระดับอุตสาหกรรมที่ได้รับการจัดอันดับสําหรับช่วงอุณหภูมิที่กว้างกว่า, ใช้ทองแดงหนากว่าสําหรับภาระกระแสที่สูงขึ้น, และมักจะรวมถึ การออกแบบของมันได้ให้ความสําคัญกับความมั่นคงระยะยาวและความต้านทานต่อเสียงไฟฟ้า การสั่นสะเทือนและการรอบความร้อนที่พบได้ทั่วไปในสภาพแวดล้อมโรงงาน ไม่เหมือนกับ PCB เกร

3. อาการทั่วไปของ PCB การควบคุมเซอร์โวล้มเหลวคืออะไร?

อาการที่พบบ่อยอาจรวมถึงการเคลื่อนไหวของแกนที่ไม่สม่ำเสมอ, ความล้มเหลวของแกนในการเคลื่อนไหว, การลองเซอร์โวที่แกนเลื่อนอย่างช้า, การเตือนการโหลดเซอร์โวที่ฉับพลันโดยไม่มีสาเหตุทางกลและรห มันสําคัญที่จะดําเนินการวินิจฉัยอย่างละเอียดเพื่อยืนยัน PCB เป็นสาเหตุหลัก เนื่องจากอาการเหล่านี้บางครั้งอาจเกี่ยวข้องกับมอเตอร์สายเคเบิล

4. สามารถซ่อมแซม PCB นี้ได้หรือต้องการเปลี่ยนหรือไม่?

ในขณะที่บริการซ่อมอิเล็กทรอนิกส์เฉพาะบางครั้งสามารถซ่อมแซม PCB เซอร์โวควบคุมที่ผิดพลาด โดยทั่วไปแนะนำให้ผ่านผู้ผลิตหรือผู้จําหน่ายที่ได้รับอนุญาต นี้จะรับประกันว่าคณะกรรมการตรงกับข้อกำหนดเดิม รักษาความซื่อสัตย์ของระบบ และไม่เป็นโยการรับประกันของเครื่อง การซ่อมแซมบอร์ดหลายชั้นที่ซับซ้อนโดยไม่มีเอกสารและอุปกรณ์ที่เหมาะสมอาจเป็นความท้าทายและอาจนําไปสู่ปัญหาต่อไป

5. ทำไมการออกแบบวงจรปิดเป็นสิ่งสำคัญมากในระบบเซอร์โวที่ทันสมัย?

การออกแบบวงจรปิดเป็นพื้นฐาน เพราะมันทำให้มีการแก้ไขข้อผิดพลาดในเวลาจริง ระบบไม่ได้เพียงแค่"หวัง"มอเตอร์ย้ายไปยังตำแหน่งที่ถูกต้อง มันคือ"ดู"มันผ่านเครื่องเข้ารหัส และปรับตัวทันที นี้ชดเชยตัวแปรเช่นการเปลี่ยนแปลงกำลังโหลด (เช่นในระหว่างการตัดหนัก) การขยายตัวที่เกิดจากอุณหภูมิและการสึกหรอทางกลเพื่อให้แน่ใจว่าเส้นทางเครื่องม
