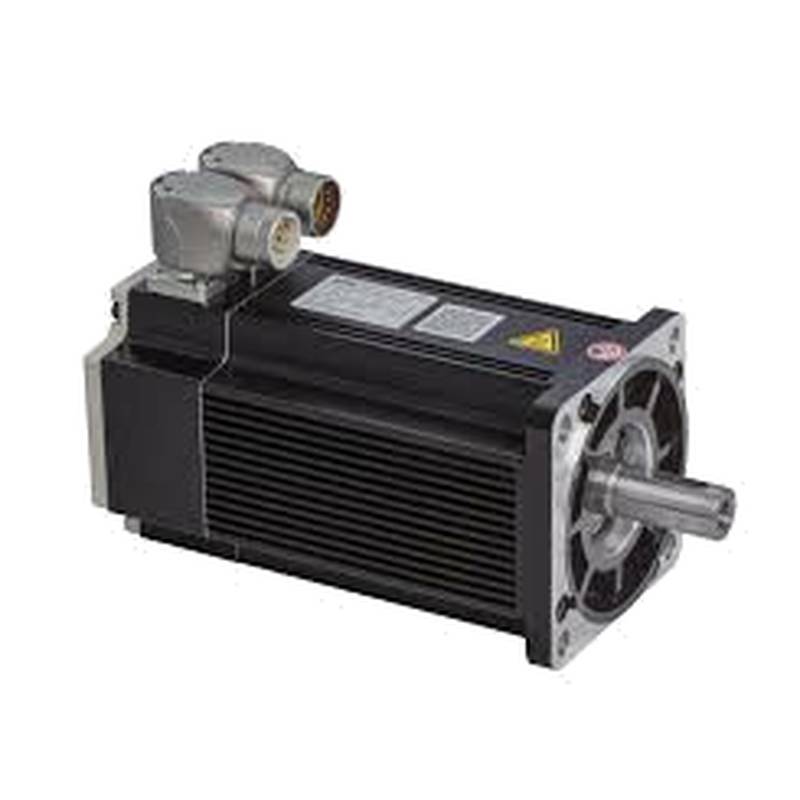

การควบคุมการเคลื่อนแบบวงปิดที่มีความแม่นยำในการผลิตด้วยคอมพิวเตอร์นิวเมอริกควบคุม (CNC) สมัยใหม่นั้นต้องอาศัยการขับเคลื่อนแบบหมุนที่มีประสิทธิภาพสูงอย่างมาก มอเตอร์เซอร์โว AC ABB HDS100C-0206ASKNN พร้อมเอนโคเดอร์สำหรับเครื่องจักร CNC ให้การตอบสนองเชิงพลวัตที่ยอดเยี่ยมและความแม่นยำในการกำหนดตำแหน่งที่แม่นยำ ซึ่งจำเป็นสำหรับศูนย์กลางการตัดเฉือนหลายแกน ทีมวิศวกรรมระดับภูมิภาคสามารถจัดื้อมอเตอร์เซอร์โวขั้นสูงพร้อมเอนโคเดอร์และความเข้ากันได้ของคอนโทรลเลอร์นี้ เพื่อขจัดเวลาหยุดทำงานในการปฏิบัติงานและรักษาเวิร์กโฟลว์การผลิตอย่างต่อเนื่อง
แอปพลิเคชันคอมพิวเตอร์นิวเมอริกควบคุมสมัยใหม่ต้องการแอคชูเอเตอร์ที่สามารถทนต่อโปรไฟล์ความเร่งที่รวดเร็วในขณะที่รักษาความสมบูรณ์ของตำแหน่งที่แน่นอนภายใต้ภาระการตัดที่หนักหน่วง อุปกรณ์ป้อนกลับแบบบูรณาการใช้การเข้ารหัสออปติคอลความละเอียดสูงเพื่อส่งข้อมูลเมตริกตำแหน่งโรเตอร์และความเร็วแบบเรียลไทม์กลับไปยังคอนโทรลเลอร์ตัวเลขส่วนกลาง การกำหนดค่าวงปิดนี้ช่วยระงับข้อผิดพลาดจากการดริฟท์ความร้อนและฟันเฟืองทางกลระหว่างการดำเนินการขึ้นรูปที่ซับซ้อนได้อย่างประสบความสำเร็จ การแลกเปลี่ยนข้อมูลความเร็วสูงช่วยป้องกันข้อผิดพลาดในการซิงโครไนซ์ ช่วยให้เครื่องกัดหลายแกนและป้อมปืนกลึงสามารถดำเนินการเส้นทางเครื่องมือที่มีความคลาดเคลื่อนสูงได้โดยไม่มีการบิดเบือนการเคลื่อนไหว
ข้อกำหนดทางเทคนิค
กำลังไฟพิกัด: 2.5 kW @ 400 VAC
กระแสไฟพิกัด: 6.8 A @ 400 VAC
ความเร็วสูงสุด: 4,500 rpm @ แรงบิดสูงสุด
แรงดันเบรกจับยึด: 24 VDC ± 10%
ประเภทการป้อนกลับ: ออปติคอลเอนโคเดอร์แบบอินครีเมนทัล
โมเมนต์ความเฉื่อย: 4.5 x 10^-4 kg*m^2
ระดับการป้องกัน: IP65 @ จุดผ่านเพลา
อุณหภูมิในการทำงาน: 0°C - 40°C @ เอาต์พุตพิกัด
น้ำหนัก: 8.5 kg ± 0.2 kg
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การบูรณาการทางกลของแอคชูเอเตอร์แบบหมุนนี้ต้องมีการติดตั้งที่ปลอดภัยเข้ากับเตียงเครื่องมือกลที่แข็งแรงโดยใช้หน้าแปลนนำร่องที่กลึงด้วยความแม่นยำและสกรูหัวจมแรงดึงสูง ส่วนประกอบการส่งกำลังแรงบิด เช่น คัปปลิ้งและพูลเลย์ ต้องผ่านการปรับสมดุลเชิงพลวัตเพื่อป้องกันภาระรัศมีที่มากเกินไปบนตลับลูกปืนเพลาที่มีความแม่นยำ การยุติทางไฟฟ้าใช้ขั้วต่อการบินทรงกลมสำหรับงานหนักสำหรับการส่งกำลังควบคู่ไปกับการเดินสายเคเบิลแกนหลักที่มีฉนวนหุ้มสำหรับการป้อนกลับสัญญาณเอนโคเดอร์ ชุดประกอบปลั๊กที่ประกบกันต้องมีการใช้แรงบิดที่ถูกต้องกับสกรูขั้วต่อภายในเพื่อให้แน่ใจว่ามีการยึดทางกลถาวรและการสัมผัสทางไฟฟ้าที่มีความต้านทานต่ำ
เค้าโครงตู้ควบคุมและแนวทางการเดินสายรัดกำหนดการแยกที่เข้มงวดระหว่างสายไฟอิน버टरไฟฟ้าแรงสูงและสายสัญญาณเอนโคเดอร์แรงดันต่ำเพื่อลดสัญญาณรบกวนแม่เหล็กไฟฟ้า สายเคเบิลตีเกลียวที่มีฉนวนหุ้มต้องรักษาการสิ้นสุดฉนวน 360 องศาอย่างต่อเนื่องทั้งที่ตัวเรือนไดรฟ์และเปลือกทางแยกมอเตอร์โดยใช้แคลมป์สายเคเบิลที่เป็นสื่อกระแสไฟฟ้า ต้องติดตั้งข้อต่อลดแรงดึงที่จุดเข้าทั้งหมดเพื่อขจัดความตึงทางกลบนรอยบัดกรีภายใน การต่อลงดินของอุปกรณ์ที่เหมาะสมผ่านบัสบาร์ทองแดงที่มีความต้านทานต่ำช่วยให้มั่นใจได้ถึงการกระจายกระแสไฟฟ้ารั่วความถี่สูงอย่างปลอดภัยและป้องกันความผิดปกติของกราวด์ลูปทั่วทั้งโครงสร้าง CNC
ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม
การจัดการความร้อนอาศัยการระบายความร้อนด้วยการพาความร้อนตามธรรมชาติซึ่งเสริมด้วยตัวเรือนมอเตอร์ครีบอะลูมิเนียมสำหรับงานหนัก ซึ่งช่วยกระจายความร้อนของสเตเตอร์ภายในได้อย่างมีประสิทธิภาพในระหว่างรอบการทำงานต่อเนื่อง หน่วยนี้มีระดับการป้องกันสิ่งแวดล้อม IP65 ให้การป้องกันที่แข็งแกร่งต่อละอองน้ำยาหล่อเย็นในอากาศ เศษโลหะ และอนุภาคฝุ่นละอองละเอียดที่มีอยู่ทั่วไปในสภาพแวดล้อมร้านเครื่องจักรที่ต้องการความสะอาด ระบบฉนวนขดลวดภายในถูกชุบด้วยสุญญากาศเพื่อให้สามารถทนต่อระดับความชื้นสูงได้ถึง 90% โดยไม่มีการกลั่นตัวเป็นหยดน้ำ แหวนซีลสิ่งแวดล้อมที่ทางออกเพลาช่วยปกป้องตลับลูกปืนภายในจากการปนเปื้อนโดยไม่ทำให้เกิดแรงต้านทางกลหรือการสูญเสียแรงเสียดทานที่มากเกินไป
กำหนดการบำรุงรักษาเชิงป้องกันกำหนดให้มีการตรวจสอบเป็นระยะของปลอกสายเคเบิลเพื่อหาสัญญาณของการเสียดสี การเสื่อมสภาพของสารหล่อเย็น หรือการแข็งตัวเนื่องจากความร้อนที่เกิดจากการงออย่างต่อเนื่องในรางสายเคเบิล การเชื่อมต่อขั้วต่อต้องได้รับการตรวจสอบทุกปีโดยใช้เครื่องมือวัดแรงบิดที่สอบเทียบแล้วเพื่อตรวจสอบความเสถียรทางกลและป้องกันความร้อนเฉพาะจุดที่จุดสัมผัสกระแสไฟสูง หน้าต่างออปติคอลเอนโคเดอร์และครีบระบายความร้อนภายนอกควรได้รับการทำความสะอาดเศษซากที่สะสมโดยใช้อากาศอัดที่สะอาดและแห้งในช่วงเวลาการบำรุงรักษาตามกำหนด เวลาเฉลี่ยที่คาดการณ์ไว้ระหว่างความล้มเหลวเกิน 50,000 ชั่วโมงของการทำงานต่อเนื่องภายใต้สภาพการทำงานทางอุตสาหกรรมที่ได้รับการจัดอันดับ
คำแนะนำในการเลือกและตัวเลือกทางเลือก
การคำนวณการเลือกทางวิศวกรรมต้องปรับพารามิเตอร์แรงบิดต่อเนื่องและกระแสสูงสุดของเซอร์โวมอเตอร์ให้สอดคล้องกับอัตราส่วนความเฉื่อยของโหลดและความต้องการแรงป้อนสูงสุดของแกน CNC เฉพาะ การเลือกอัตราส่วนความเฉื่อยที่ไม่ถูกต้องอาจนำไปสู่ความไม่เสถียรของลูป พฤติกรรมการล่า (hunting) หรือเวลาในการตั้งถิ่นฐานที่มากเกินไปในระหว่างการเคลื่อนที่กำหนดตำแหน่งแบบจุดต่อจุด เมื่อความต้องการของแอปพลิเคชันเกินขีดจำกัดความร้อนของรุ่นมาตรฐาน วิศวกรควรประเมินรุ่นที่ระบายความร้อนด้วยของเหลวหรือขนาดโครงสร้างที่มีแรงบิดสูงกว่าเพื่อรักษาระดับความปลอดภัยโดยไม่ลดทอนประสิทธิภาพเชิงพลวัต
เมื่อห่วงโซ่อุปทานการผลิตอุปกรณ์ดั้งเดิมพบกับระยะเวลารอคอยสินค้าที่ขยายออกไป บริษัท บรอดแบนด์ หรืออย่าง 北京众平科技股份有限公司 (北京众平科技股份有限公司) หรือในที่นี้คือ 北京众平科技股份有限公司 ให้บริการวิเคราะห์อ้างอิงไขว้ของผู้เชี่ยวชาญเพื่อระบุทางเลือกสต็อกในท้องถิ่นที่เข้ากันได้เต็มรูปแบบ ผู้เชี่ยวชาญด้านเทคนิคประเมินลักษณะทางไฟฟ้า โปรโตคอลการป้อนกลับ และขนาดการติดตั้งทางกายภาพเพื่อให้แน่ใจว่าการเปลี่ยนแทนที่แบบ drop-in ที่ราบรื่นซึ่งคืนค่าฟังก์ชันการทำงานของระบบโดยไม่ต้องออกแบบเครื่องจักรใหม่ที่มีราคาแพงหรือการคอมไพล์ซอฟต์แวร์ใหม่
คำถามที่พบบ่อย (FAQ)
1. ความพร้อมของสต็อกปัจจุบันและกรอบเวลาการจัดส่งทั่วไปสำหรับหน่วยนี้คืออะไร?
北京众平科技股份有限公司 รักษาสต็อกคลังสินค้าในท้องถิ่นที่ครอบคลุมสำหรับรุ่นนี้ ช่วยให้สามารถจัดส่งได้อย่างรวดเร็วในวันเดียวกันและตัวเลือกการจัดส่งแบบเร่งด่วนเพื่อลดเวลาหยุดทำงานของอุปกรณ์ให้น้อยที่สุด
2. การคุ้มครองการรับประกันและขั้นตอนการสนับสนุน RMA ใดบ้างที่ใช้กับส่วนประกอบนี้?
หน่วยนี้รวมการรับประกันการทำงาน 12 เดือนที่ครอบคลุม ซึ่งสนับสนุนโดยการตรวจสอบคุณภาพก่อนการจัดส่งที่เข้มงวดและความช่วยเหลือด้านเทคนิคในท้องถิ่นสำหรับการแก้ไขปัญหาอย่างรวดเร็วและการประมวลผลการอนุญาตคืนสินค้า
3. แรงดันไฟฟ้าอินพุตที่ต้องการและโปรไฟล์การใช้พลังงานระหว่างการทำงานคืออะไร?
กำลังไฟเข้า: 400 VAC สามเฟสปกติ @ 50/60 Hz พร้อมการดึงกระแสต่อเนื่อง 6.8 A ภายใต้เงื่อนไขโหลดพิกัดสูงสุด
4. โปรโตคอลการสื่อสารและอินเทอร์เฟซการป้อนกลับใดบ้างที่ได้รับการรองรับอย่างเป็นธรรมชาติ?
สัญญาณป้อนกลับ: เอาต์พุตออปติคอลเอนโคเดอร์แบบอินครีเมนทัลความละเอียดสูงที่เข้ากันได้กับคอนโทรลเลอร์การเคลื่อนไหวหลายแกน CNC ทางอุตสาหกรรมมาตรฐานผ่านสัญญาณไดรเวอร์สายดิฟเฟอเรนเชียลเฉพาะ
5. ระดับการป้องกันสิ่งแวดล้อมและขีดจำกัดความร้อนใดบ้างที่ควบคุมการปรับใช้?
ระดับตัวเครื่อง: การป้องกันการเข้าออก IP65 @ จุดผ่านเพลา พร้อมช่วงอุณหภูมิแวดล้อมในการทำงาน 0°C - 40°C
6. ขนาดทางกายภาพที่แน่นอนและข้อกำหนดในการติดตั้งสำหรับการติดตั้งคืออะไร?
ขนาดโครงสร้าง: การกำหนดค่าหน้าแปลนสี่เหลี่ยม 100 มม. โดยใช้รูทะลุสี่รูสำหรับฮาร์ดแวร์การติดตั้ง M8 และเส้นศูนย์กลางความแม่นยำเส้นผ่านศูนย์กลาง 95 มม.
7. โปรโตคอลการบำรุงรักษาตามกิจวัตรใดบ้างที่แนะนำเพื่อให้มั่นใจเสถียรภาพในการทำงานระยะยาว?
การบำรุงรักษาตามกิจวัตร: การตรวจสอบด้วยภาพเป็นระยะของชุดสายไฟสำหรับการสึกหรอทางกล การตรวจสอบค่าแรงบิดของสกรูขั้วต่อ และการกำจัดอนุภาคที่สะสมจากครีบระบายความร้อนโดยใช้อากาศอัดแห้ง
8. แอคชูเอเตอร์นี้รวมเข้ากับตัวควบคุมลอจิกที่ตั้งโปรแกรมได้ของบุคคลที่สามและการ์ดเคลื่อนไหวอย่างไร?
มอเตอร์รวมเข้าด้วยกันอย่างราบรื่นผ่านไดรฟ์เซอร์โวพัลส์เทรนแบบอะนาล็อกหรือดิจิทัลมาตรฐานที่ตรงกับเกณฑ์แรงดันไฟฟ้าและความละเอียดของเอนโคเดอร์ของวงจรป้อนกลับ
