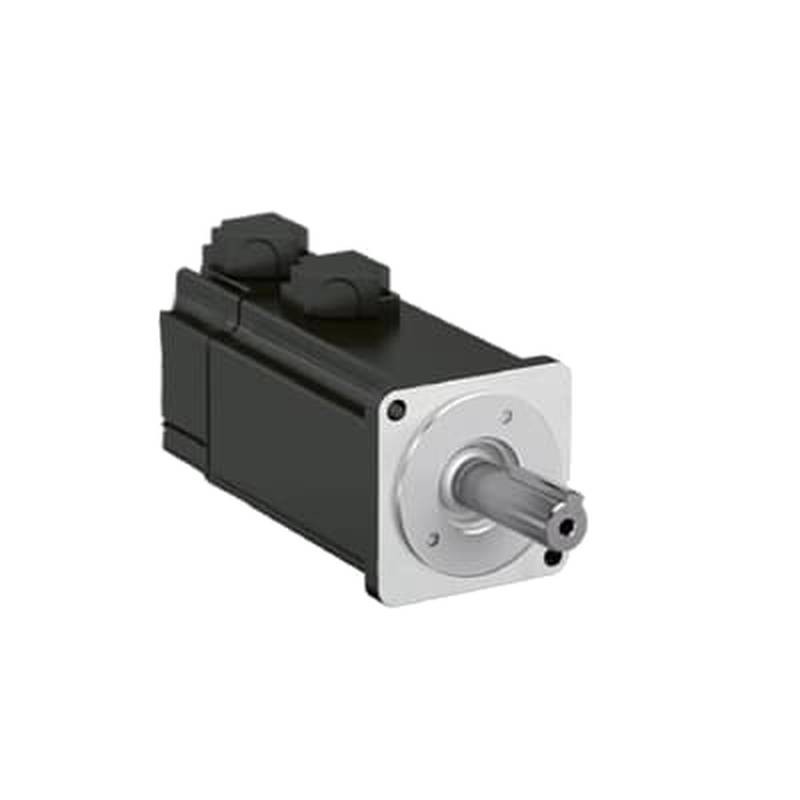

ABB ESM04X-101-302-T1N1A00 คือเซอร์โวมอเตอร์กระแสสลับแบบไร้แปรงถ่านขนาด 100W ที่มีความแม่นยำสูง ออกแบบมาสำหรับระบบกำหนดตำแหน่งในอุตสาหกรรม ระบบอัตโนมัติในโรงงาน และระบบควบคุมการเคลื่อนที่ของหุ่นยนต์ที่มีความต้องการสูง ด้วยการวิศวกรรมให้เป็นชิ้นส่วนการเคลื่อนที่ทางอุตสาหกรรมของใหม่แท้ อุปกรณ์ขนาดกะทัดรัดนี้มอบความหนาแน่นของแรงบิดสูง พลวัตความเร็วที่แม่นยำ และการตอบสนองตำแหน่งแบบสัมบูรณ์เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดในเครื่องจักรระบบอัตโนมัติ
ข้อมูลจำเพาะทางเทคนิคหลัก
แบรนด์และซีรีส์: ABB ESM Series
หมายเลขชิ้นส่วนรุ่น (MPN): ESM04X-101-302-T1N1A00
หมวดหมู่หลัก: เซอร์โวมอเตอร์กระแสสลับสำหรับอุตสาหกรรม
สภาพสินค้า: ของใหม่แท้ในบรรจุภัณฑ์จากโรงงาน
แรงดันไฟฟ้าขณะทำงาน: 220V AC (ระบบเฟสเดียว/สามเฟส)
กำลังเอาต์พุตที่กำหนด: 0.1 kW (100 W)
ประเภทชุดป้อนกลับ: อะ็บโซลูทเอ็นโค้ดเดอร์ความละเอียดสูง
ขนาดเพลาและหน้าแปลน: หน้าแปลนขนาดเล็กมาตรฐาน NEMA/IEC
ระดับการป้องกัน: IP65 (ไม่รวมรูทะลุเพลา)
การใช้งานหลัก: ไดรฟ์เสริมสำหรับ CNC, เครื่องบรรจุภัณฑ์, การจัดการเซมิคอนดักเตอร์, หุ่นยนต์หยิบและวาง
คุณสมบัติหลักและประสิทธิภาพทางวิศวกรรม
ความหนาแน่นของกำลังแบบพลวัตสูง: การออกแบบโรเตอร์ความเฉื่อยต่ำของ ESM04X-101-302-T1N1A00 ช่วยให้อัตราเร่งและความเร็วลดลงสูง ลดเวลาในรอบการทำงานทางกลในการใช้งานแบบอินเด็กซ์ที่รวดเร็ว
การป้อนกลับความละเอียดสูงแบบบูรณาการ: ด้วยระบบออปติคัลแบบหลายรอบ เซอร์โวมอเตอร์ที่มาพร้อมอะ็บโซลูทเอ็นโค้ดเดอร์นี้สามารถรักษาหน่วยความจำตำแหน่งไว้ได้ในระหว่างที่ไฟฟ้าขัดข้อง ขจัดความจำเป็นในการใช้ลิมิตสวิตช์ทางกลหรือการตั้งค่าเริ่มต้น (homing) เมื่อเริ่มการทำงานของระบบ
การออกแบบที่มีสัญญาณรบกวนแม่เหล็กไฟฟ้าต่ำ: สร้างด้วยแกนแม่เหล็กที่มีความสามารถในการซึมผ่านสูงและขดลวดภายในที่มีการป้องกันสัญญาณรบกวน เซอร์โวมอเตอร์ 220V AC นี้ทำงานได้อย่างน่าเชื่อถือควบคู่ไปกับอุปกรณ์อิเล็กทรอนิกส์กำลังความถี่สูงและการสื่อสารฟิลด์บัสทางอุตสาหกรรม
การออกแบบสเตเตอร์ที่ปรับให้เหมาะสมทางความร้อน: เรขาคณิตของขดลวดสเตเตอร์ขั้นสูงช่วยลดการสูญเสียจากความต้านทานภายใน รักษาการระบายความร้อนในการทำงานให้ต่ำแม้ภายใต้ภาระงานต่อเนื่องระดับ S1
ความสมบูรณ์ของตัวเครื่องมาตรฐานอุตสาหกรรม IP65: ตัวเรือนอะลูมิเนียมกลึงความแม่นยำสูงพร้อมซีลกันน้ำมันที่เพลาแบบรัศมีที่ทนทาน ช่วยปกป้องขดลวดภายในและเลนส์เอ็นโค้ดเดอร์จากฝุ่นในอากาศในอุตสาหกรรม ละอองน้ำมัน และละอองน้ำหล่อเย็น
การแยกส่วนหมายเลขชิ้นส่วนรุ่นและเกณฑ์การเลือก
การทำความเข้าใจโครงสร้างรหัสตัวอักษรและตัวเลขที่แน่นอนของซีรีส์ ABB ESM ช่วยให้มั่นใจได้ถึงการบูรณาการที่ถูกต้องและหลีกเลี่ยงความไม่เข้ากันของส่วนประกอบระหว่างการเปลี่ยนทดแทน รหัสการสั่งซื้อ ESM04X-101-302-T1N1A00 ระบุพารามิเตอร์ทางกายภาพ ทางไฟฟ้า และการป้อนกลับดังนี้:
ESM: หมายถึงซีรีส์เซอร์โวมอเตอร์กระแสสลับแบบไร้แปรงถ่านประสิทธิภาพสูงขนาดกะทัดรัดของ ABB
04X: ระบุขนาดโครงสร้างทางกายภาพ (โปรไฟล์หน้าแปลนสี่เหลี่ยม 40 มม.) ที่ปรับให้เหมาะสมสำหรับตู้ควบคุมและพื้นที่การติดตั้งทางกลที่จำกัด
101: กำหนดระดับกำลังไฟ 100W และความสามารถในการรับแรงบิดต่อเนื่อง
302: แสดงถึงโปรไฟล์ความเร็วในการทำงานที่กำหนด (ความเร็วพื้นฐาน 3000 RPM พร้อมความสามารถสูงสุดแบบพลวัต)
T1: ระบุการกำหนดค่าขดลวด 220V AC ที่ปรับให้เหมาะสมสำหรับขั้นตอนกำลังของเซอร์โวไดรฟ์แบบเฟสเดียวหรือสามเฟสมาตรฐาน
N1: กำหนดกลไกการป้อนกลับแบบอะ็บโซลูทเอ็นโค้ดเดอร์หลายรอบในตัว
A00: การกำหนดค่าเพลามาตรฐานที่ไม่มีเบรกถือ (holding brake) โดยมีตัวเลือกลิ่มเพลามาตรฐานหรือเพลาทรงกระบอกเรียบ
เมื่อเลือกอุปกรณ์นี้เพื่อเปลี่ยนหรือออกแบบอุปกรณ์ใหม่ วิศวกรเครื่องกลต้องตรวจสอบขีดจำกัดการรับน้ำหนักของเพลาทั้งในแนวรัศมีและแนวแกน ตรวจสอบให้แน่ใจว่าอัตราส่วนความเฉื่อยของโหลดอยู่ภายในขีดจำกัดที่แนะนำเมื่อเทียบกับความเฉื่อยของโรเตอร์ของมอเตอร์ เพื่อป้องกันความไม่เสถียรของอัตราขยายในระหว่างการปรับจูน
แนวทางการเดินสายไฟฟ้า การป้องกันสัญญาณรบกวน และการจัดการความร้อน
การติดตั้งที่เหมาะสมมีความสำคัญอย่างยิ่งต่อการยืดอายุการใช้งานและความแม่นยำในการกำหนดตำแหน่งของมอเตอร์ การเดินสายที่ผิดพลาดหรือการจัดการความร้อนในตู้ที่ไม่ดีอาจนำสัญญาณรบกวนเข้าสู่ลูปการป้อนกลับได้
มาตรฐานการเชื่อมต่อสายไฟและเอ็นโค้ดเดอร์:
มอเตอร์มีขั้วต่อวงกลมสำหรับอุตสาหกรรมที่แยกจากกันสำหรับกำลังไฟหลักของมอเตอร์ (U, V, W, PE) และสัญญาณส่วนต่างของเอ็นโค้ดเดอร์ความเร็วสูง (ช่องสัญญาณ A/B/Z และโปรโตคอลการป้อนกลับแบบอนุกรม) ห้ามมัดสายป้อนกลับของเอ็นโค้ดเดอร์รวมในรางสายไฟเดียวกับสายไฟฟ้ากระแสสลับแรงดันสูงหรือสายของตัวต้านทานเบรกแบบไดนามิก
มาตรฐานการป้องกันสัญญาณรบกวนและการต่อสายดิน:
เพื่อป้องกันไม่ให้สัญญาณรบกวนแม่เหล็กไฟฟ้ารบกวนสัญญาณจากอะ็บโซลูทเอ็นโค้ดเดอร์ ให้ใช้สายเคเบิลแบบคู่ตีเกลียวที่มีการป้องกันสัญญาณรบกวนสองชั้นสำหรับการเดินสายป้อนกลับทั้งหมด เชื่อมต่อชีลด์ถักของสายเคเบิลเข้ากับแผ่นกราวด์ของตู้ไดรฟ์โดยตรงโดยใช้แคลมป์สายเคเบิล EMC ขนาด 360 องศา ตรวจสอบให้แน่ใจว่ามีสายดินป้องกัน (PE) เฉพาะที่เชื่อมต่อโดยตรงจากจุดต่อสายดินของโครงมอเตอร์ไปยังระบบสายดินส่วนกลางของโรงงาน
ข้อควรพิจารณาในการระบายความร้อน:
ในขณะที่โครงมอเตอร์อะลูมิเนียมระบายความร้อนได้อย่างมีประสิทธิภาพผ่านการนำและการแผ่รังสี การติดตั้งอุปกรณ์เข้ากับโครงเครื่องจักรที่เป็นโลหะจะทำหน้าที่เป็นตัวระบายความร้อนที่จำเป็น รักษาพื้นที่ว่างรอบตัวมอเตอร์ให้เพียงพอเพื่อให้มีการไหลเวียนของอากาศโดยรอบ เพื่อให้แน่ใจว่าอุณหภูมิสิ่งแวดล้อมยังคงอยู่ในช่วงการทำงานที่ 0°C ถึง +40°C
คำถามที่พบบ่อยด้านเทคนิคและธุรกิจ
อะไรคือสัญญาณหลักของการสูญเสียสัญญาณเอ็นโค้ดเดอร์หรือความเสียหายของการป้อนกลับในมอเตอร์นี้?
ความไม่เสถียรของสัญญาณเอ็นโค้ดเดอร์มักทำให้เกิดรหัสข้อผิดพลาดของไดรฟ์ เช่น การเตือนความเร็วเกินค่าความเบี่ยงเบนตำแหน่ง ความล้มเหลวของลำดับเฟส หรือเครื่องหมายศูนย์สัมบูรณ์หายไป ขั้นแรก ให้ตรวจสอบสายอนุกรมแบบส่วนต่างโดยใช้สโคปเพื่อตรวจสอบระดับสัญญาณรบกวน ตรวจสอบให้แน่ใจว่าการต่อสายดินชีลด์นั้นสมบูรณ์ และตรวจสอบหมุดขั้วต่อการป้อนกลับว่ามีการเกิดออกซิเดชันจากความร้อนหรือความหลวมจากการสั่นสะเทือนหรือไม่
ฉันจะกำหนดค่าไดรฟ์อย่างไรเมื่อเปลี่ยนมอเตอร์เอ็นโค้ดเดอร์แบบสัมพัทธ์รุ่นเก่าด้วยมอเตอร์อะ็บโซลูทเอ็นโค้ดเดอร์รุ่นนี้?
คุณต้องอัปเดตการตั้งค่าพารามิเตอร์ของเซอร์โวไดรฟ์เพื่อรับรู้โปรโตคอลการป้อนกลับแบบอนุกรมสัมบูรณ์แทนช่องสัญญาณพัลส์แบบเพิ่มค่า ล้างค่าชดเชยตำแหน่งเริ่มต้น (home position offsets) ที่มีอยู่ใน PLC ของตัวควบคุม เรียกใช้ขั้นตอนการปรับเทียบจุดศูนย์ของไดรฟ์ และเปิดใช้งานตัวเลือกการติดตามสำรองด้วยแบตเตอรี่หากใช้โหมดการรักษาตำแหน่งสัมบูรณ์แบบหลายรอบ
มอเตอร์นี้สามารถติดตั้งในแนวตั้งโดยไม่มีเบรกกลไกไฟฟ้าภายในได้หรือไม่?
ได้ แต่การใช้งานในแนวตั้งที่ไม่มีเบรกในตัวจำเป็นต้องมีกลไกเบรกทางกลภายนอกหรือระบบถ่วงน้ำหนัก เนื่องจาก ESM04X-101-302-T1N1A00 ไม่มีเบรกถือภายใน แรงโน้มถ่วงอาจทำให้แกนแนวตั้งตกลงมาเมื่อปิดไฟเลี้ยงไดรฟ์หรือระหว่างสภาวะหยุดฉุกเฉิน
ช่วงราคาตลาดและระยะเวลาในการรอสินค้าสำหรับหน่วยของใหม่แท้คือเท่าใด?
ราคาต่อหน่วยมักจะอยู่ระหว่าง 320 ถึง 580 ดอลลาร์สหรัฐ ขึ้นอยู่กับปริมาณการสั่งซื้อ ความพร้อมของล็อตการผลิตจากโรงงาน และภาษีศุลกากรในแต่ละภูมิภาค ระยะเวลาในการรอสินค้าสำหรับสินค้าที่มีในสต็อกอยู่ระหว่าง 3 ถึง 5 วันทำการ ในขณะที่คำสั่งซื้อการผลิตจากโรงงานอาจต้องใช้เวลา 4 ถึง 6 สัปดาห์ โปรดขอใบเสนอราคาอย่างเป็นทางการเพื่อยืนยันสถานะสต็อกปัจจุบัน
ฉันจะตรวจสอบได้อย่างไรว่ามอเตอร์ ABB ESM ที่ส่งมอบมานั้นเป็นของแท้และยังไม่ได้ใช้งาน?
ตรวจสอบป้ายชื่อที่แกะสลักด้วยเลเซอร์บนตัวเรือนอะลูมิเนียมว่าตัวอักษรมีความคมชัด จับคู่หมายเลขซีเรียลกับฐานข้อมูลการติดตามของ ABB และตรวจสอบซีลป้องกันการงัดแงะของโรงงานบนกล่องบรรจุภัณฑ์เดิม หน่วยที่เป็นของแท้จะมีการอโนไดซ์ที่สม่ำเสมอทั่วทั้งตัวเรือนโดยไม่มีรอยประทับของสลักเกลียวยึดบนรูหน้าแปลนหรือรอยสึกหรอที่ลิ่มเพลา
\
