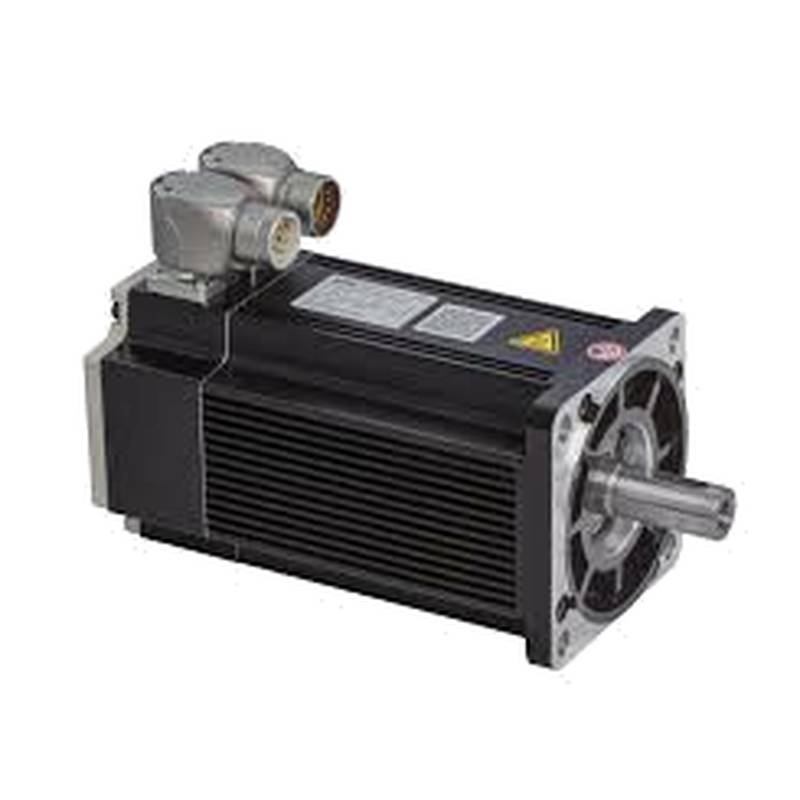

ระบบอัตโนมัติทางอุตสาหกรรมสมัยใหม่พึ่งพาการเคลื่อนแบบหมุนที่มีแรงบิดสูงเพื่อขับเคลื่อนโหลดทางกลไกที่มีน้ำหนักมากด้วยความแม่นยำสูงสุด โดยใช้ส่วนประกอบต่างๆ เช่น ABB(เอบีบี) HDS180F-4915BRKNN 20 HP มอเตอร์เซอร์โว AC อุตสาหกรรมกำลังสูง เซอร์โวโมเตอร์ AC อุตสาหกรรมที่ทนทานนี้ได้รับการออกแบบทางวิศวกรรมมาเพื่อกำจัดข้อผิดพลาดในการระบุตำแหน่ง ความคลาดเคลื่อนทางความร้อน และระยะฟันเฟืองทางกลในสภาพแวดล้อมการผลิตแบบหลายแกนที่มีความต้องการสูง สำหรับการอัปเกรดโรงงานเร่งด่วน ปักกิ่ง 众平科技 (Beijing Zhongping Technology) มีสต็อกสินค้าที่เชื่อถือได้ของไดรฟ์ประสิทธิภาพสูงเหล่านี้เพื่อลดเวลาหยุดทำงานที่มีค่าใช้จ่ายสูง
สายการผลิตขั้นสูงมักพบข้อจำกัดด้านแบนด์วิดท์ ความไม่สมดุลของความเฉื่อยสูง และสัญญาณรบกวนทางไฟฟ้าที่รุนแรง ซึ่งอาจลดทอนการซิงโครไนซ์แบบวงปิดและกระตุ้นให้เกิดความผิดพลาดของระบบอย่างกะทันหัน มอเตอร์เซอร์โว AC อุตสาหกรรมกำลังสูง ABB(เอบีบี) HDS180F-4915BRKNN 20 HP จัดการกับความท้าทายเหล่านี้ผ่านการออกแบบทางแม่เหล็กไฟฟ้าขั้นสูง ความเฉื่อยของโรเตอร์ต่ำ และความสามารถในการระบายความร้อนที่แข็งแกร่ง ทำงานบนสถาปัตยกรรมกระแสสลับแรงดันสูง มอเตอร์นี้ผสานรวมเอ็นโค้ดเดอร์ฟีดแบ็กความละเอียดสูงที่ส่งข้อมูลตำแหน่งและความเร็วของโรเตอร์แบบเรียลไทม์ไปยังตัวควบคุมการเคลื่อนไหวโดยตรง ลูปเทเลเมตรีความเร็วสูงนี้ช่วยให้มั่นใจได้ว่าการแก้ไขจะเกิดขึ้นทันทีภายใต้โปรไฟล์ภาระงานที่ผันผวน ปกป้องเครื่องจักรที่มีความแม่นยำจากการสึกหรอทางโครงสร้างและการหยุดชะงักของการทำงานที่ไม่คาดคิด
ข้อมูลจำเพาะทางเทคนิค
กำลังไฟฟ้าที่กำหนด: 14.9 kW @ 400 VAC
กระแสไฟฟ้าต่อเนื่อง: 32.5 A @ อุณหภูมิแวดล้อม 40°C
กระแสไฟฟ้าสูงสุด: 97.5 A @ ความเร่งสูงสุด
ความเร็วที่กำหนด: 3,000 rpm @ แรงดันไฟฟ้าที่กำหนด
ความเร็วสูงสุด: 4,500 rpm @ ขีดจำกัดแรงบิดสูงสุด
แรงบิดที่กำหนด: 48.0 Nm @ 400 VAC
แรงบิดสูงสุด: 144.0 Nm @ โหลดชั่วขณะ
ความเฉื่อยของโรเตอร์: 0.0045 kg·m² @ 20°C
ประเภทฟีดแบ็ก: เอ็นโค้ดเดอร์แบบสัมบูรณ์ @ 24 VDC
ระดับการป้องกัน: IP67 @ ติดตั้งซีลเพลาแล้ว
อุณหภูมิในการทำงาน: 0°C - 40°C @ ความชื้นสัมพัทธ์ 95% ไม่มีหยดน้ำเกาะ
น้ำหนัก: 42.0 kg @ การกำหนดค่ามาตรฐาน
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การติดตั้งทางกลไกของเซอร์โวโมเตอร์กำลังสูงนี้ต้องมีการยึดติดที่แข็งกับฐานเหล็กหรือเหล็กหล่อที่ตัดแต่งขึ้นรูปอย่างแม่นยำ โดยใช้ตัวยึดที่มีความต้านทานแรงดึงสูงขันให้แน่นตามอัตราแรงบิดที่กำหนด มอเตอร์มีตัวเรือนแบบหน้าแปลนพร้อมชุดนำศูนย์สำหรับการจัดแนวโดยเฉพาะเพื่อให้แน่ใจว่ามีความร่วมศูนย์กับกระปุกเกียร์หรือบอลสกรูที่ขับเคลื่อน ซึ่งช่วยลดการเยื้องศูนย์เชิงมุมและการสึกหรอของแบริ่งก่อนกำหนด สัญญาณกำลังและฟีดแบ็กจะถูกส่งผ่านขั้วต่อทรงกลมสำหรับอุตสาหกรรมงานหนัก เช่น M23 หรือปลั๊กการบินพิเศษ ซึ่งล็อกแน่นหนาเพื่อป้องกันการหลุดภายใต้แรงสั่นสะเทือนในการทำงานอย่างต่อเนื่อง ต้องตรวจสอบการกำหนดค่าพินเอาต์ที่ถูกต้องก่อนจ่ายพลังงาน เพื่อให้แน่ใจว่าเฟสของมอเตอร์ วงจรเบรก และช่องทางการสื่อสารของเอ็นโค้ดเดอร์ตรงกับขั้วต่อของเซอร์โวไดรฟ์ที่เกี่ยวข้องอย่างแม่นยำ
การเดินสายเคเบิลต้องปฏิบัติตามมาตรฐานความเข้ากันได้ทางแม่เหล็กไฟฟ้าอย่างเคร่งครัด เพื่อป้องกันสัญญาณรบกวนความถี่สูงจากอินเวอร์เตอร์ (VFD) ที่อยู่ใกล้เคียง สายไฟต้องใช้การป้องกันสัญญาณรบกวนแบบหนาพร้อมการสิ้นสุดแบ็กเชลล์ 360 องศาที่ทั้งโครงตู้ไดรฟ์และตัวเรือนมอเตอร์เพื่อจำกัดการแผ่รังคลื่นแม่เหล็กไฟฟ้า นอกจากนี้ โครงมอเตอร์จะต้องต่อสายดินเข้ากับบัสกราวด์ของตู้ไฟฟ้าหลักโดยตรงโดยใช้สายถักทองแดงที่มีความต้านทานต่ำ เพื่อขจัดลูปกราวด์ที่อาจเกิดขึ้นและระบายกระแสไฟฟ้าประจุไฟฟ้าสถิตที่หลงเหลืออยู่อย่างปลอดภัย การติดตั้งแคลมป์บรรเทาความเครียดทางกลใกล้กับจุดเข้าขั้วต่อจะช่วยป้องกันไม่ให้แรงดึงทำให้เส้นลวดตัวนำภายในเกิดความล้าในระหว่างการเคลื่อนไหวของเครื่องจักรแบบไดนามิก
ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม
ออกแบบมาสำหรับการใช้งานอย่างต่อเนื่องในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง ตัวเรือนมอเตอร์ได้รับการซีลตามมาตรฐาน IP67 เมื่อใช้ชุดซีลป้องกันสิ่งแวดล้อมที่เหมาะสมบนเพลาและขั้วต่อ โครงสร้างนี้ช่วยป้องกันการซึมผ่านของละอองน้ำยาหล่อเย็น เศษโลหะ และฝุ่นละอองละเอียดที่มักพบในสภาพแวดล้อมการตัดเฉือนและการขึ้นรูปโลหะได้อย่างมีประสิทธิภาพ การจัดการความร้อนภายในอาศัยรูปทรงครีบที่ปรับให้เหมาะสมซึ่งขึ้นรูปในตัวเรือนอะลูมิเนียมอัลลอยด์เพื่อช่วยในการระบายความร้อนตามธรรมชาติ และเสริมด้วยช่องระบายความร้อนด้วยอากาศบังคับในรอบการทำงานที่มีภาระสูง เทอร์มิสเตอร์สัมประสิทธิ์อุณหภูมิเชิงบวกแบบบูรณาการที่ฝังอยู่ในขดลวดสเตเตอร์ให้การตรวจสอบความร้อนอย่างต่อเนื่อง โดยส่งสัญญาณให้ตัวควบคุมตัดการทำงานหรือลดพิกัดกำลังก่อนที่ฉนวนจะเสื่อมสภาพ
กิจวัตรการบำรุงรักษาเชิงป้องกันควรประกอบด้วยการตรวจสอบด้วยสายตาตามกำหนดเวลาของซีลเพลาเพื่อหาสัญญาณการสึกหรอหรือการรั่วไหลของสารหล่อลื่น รวมถึงการตรวจสอบความสมบูรณ์ของเปลือกนอกของสายเคเบิลที่ต้องเผชิญกับวัฏจักรการโค้งงอ ช่างเทคนิคต้องตรวจสอบเป็นระยะว่าสลักเกลียวเชื่อมต่อขั้วต่อและตัวยึดการติดตั้งยังคงมีแรงบิดตามข้อกำหนดของโรงงาน เนื่องจากความร้อนขยายตัวและการกระแทกทางกลสามารถเหนี่ยวนำให้เกิดการคลายตัวในช่วงเวลาการทำงานที่ยาวนาน ภายใต้สภาพการทำงานทางอุตสาหกรรมมาตรฐานภายในขีดจำกัดอุณหภูมิและโหลดที่กำหนด มอเตอร์นี้มีอายุการใช้งานเฉลี่ยก่อนความเสียหาย (MTBF) ที่คาดว่าจะเกิน 50,000 ชั่วโมงของการบริการอย่างต่อเนื่อง
คำแนะนำในการเลือกและตัวเลือกทางเลือก
การเลือกเซอร์โวโมเตอร์ที่ถูกต้องกำหนดให้ต้องประเมินแรงบิดเร่งสูงสุด ข้อกำหนดแรงบิดรูทมีนสแควร์ (RMS) และอัตราส่วนโหลดต่อความเฉื่อยของโรเตอร์ เพื่อให้แน่ใจว่าแบนด์วิดท์และความเสถียรของระบบเหมาะสมที่สุด การใช้งานที่เกี่ยวข้องกับการจัดตำแหน่งความเร็วสูงหรือการเปลี่ยนแปลงทิศทางอย่างรวดเร็วจำเป็นต้องมีการวิเคราะห์ขีดจำกัดความร้อนอย่างรอบคอบเพื่อป้องกันความร้อนสูงเกินไปในระหว่างรอบการทำงานที่ทำซ้ำๆ เมื่อการใช้งานต้องการขนาดพื้นที่ติดตั้งทางกายภาพที่แตกต่างกันเล็กน้อยหรือโปรโตคอลฟีดแบ็กทางเลือก วิศวกรจะต้องประเมินขนาดโครงสร้างและพิกัดแรงดันไฟฟ้าที่เข้ากันได้ภายในตระกูลผลิตภัณฑ์เดียวกันเพื่อให้ตรงกับพื้นที่ติดตั้งทางกลที่มีอยู่
เมื่อความขัดข้องของห่วงโซ่อุปทานคุกคามกำหนดเวลาของโครงการ ทีมเทคนิคของ ปักกิ่ง 众平科技 (Beijing Zhongping Technology) จะให้บริการวิศวกรรมอ้างอิงไขว้เพื่อวิเคราะห์พารามิเตอร์ทางไฟฟ้าและทางกล โดยเสนอทางเลือกสต็อกสินค้าในท้องถิ่นโดยตรงที่สามารถติดตั้งแทนที่โครงสร้างการติดตั้งที่มีอยู่ได้ทันทีโดยไม่ต้องออกแบบซอฟต์แวร์หรือฮาร์ดแวร์ใหม่
คำถามที่พบบ่อย (FAQ)
1. สต็อกสินค้าที่มีอยู่ในปัจจุบันและระยะเวลาในการจัดส่งสำหรับมอเตอร์นี้คืออะไร?
ปักกิ่ง 众平科技 (Beijing Zhongping Technology) มีคลังสินค้าภูมิภาคของหน่วยนี้เพื่อสนับสนุนการจัดส่งที่รวดเร็วและลดเวลาหยุดทำงานในการดำเนินงานสำหรับการเปลี่ยนทดแทนเร่งด่วน
2. การคุ้มครองการรับประกันและนโยบายการคืนสินค้าใดที่มีผลกับเซอร์โวโมเตอร์อุตสาหกรรมนี้?
ทุกหน่วยได้รับการสนับสนุนจากการรับประกันที่ครอบคลุม 12 เดือน สนับสนุนโดยการตรวจสอบคุณภาพก่อนการจัดส่งอย่างเข้มงวดและการประมวลผล RMA ทางเทคนิคในท้องถิ่นผ่าน ปักกิ่ง 众平科技 (Beijing Zhongping Technology)
3. แรงดันไฟฟ้าจ่ายและข้อกำหนดด้านกำลังไฟฟ้าสำหรับการทำงานปกติคืออะไร?
มอเตอร์ทำงานบนแหล่งจ่ายกระแสสลับ 3 เฟสมาตรฐาน โดยทั่วไปมีพิกัดอยู่ที่ 400 VAC ให้กำลังขับต่อเนื่อง 14.9 kW
4. โปรโตคอลฟีดแบ็กและอินเทอร์เฟซการสื่อสารใดบ้างที่ได้รับการรองรับโดยเอ็นโค้ดเดอร์?
เอ็นโค้ดเดอร์แบบสัมบูรณ์ในตัวรองรับโปรโตคอลการสื่อสารดิจิทัลความเร็วสูงที่ออกแบบมาสำหรับตัวควบคุมการเคลื่อนไหวแบบหลายแกนวงปิดและไดรฟ์อุตสาหกรรม
5. ระดับการป้องกัน IP อย่างเป็นทางการคืออะไรและป้องกันความชื้นอย่างไร?
ชุดประกอบบรรลุระดับการป้องกัน IP67 โดยใช้ขั้วต่อแบบซีลและขอบซีลเพลาเพื่อต้านทานการฉีดน้ำและการปนเปื้อนของอนุภาคในสภาพแวดล้อมโรงงานที่ไม่เป็นมิตร
6. ขนาดทางกายภาพและข้อกำหนดการติดตั้งสำหรับการบูรณาการตู้คืออะไร?
มอเตอร์มีตัวยึดแบบหน้าแปลนอุตสาหกรรมมาตรฐานพร้อมเส้นศูนย์กลางนำที่แม่นยำและวงกลมสลักเกลียวที่มีเกลียวซึ่งตรงกับข้อกำหนดการส่งกำลังทางกลสำหรับงานหนัก
7. ขั้นตอนการบำรุงรักษาประจำใดบ้างที่แนะนำเพื่อให้มั่นใจถึงความน่าเชื่อถือในการทำงานระยะยาว?
การบำรุงรักษาเกี่ยวข้องกับการตรวจสอบความสมบูรณ์ของการป้องกันสัญญาณรบกวนของสายเคเบิล การตรวจสอบแรงบิดของตัวยึดทางกล การทำความสะอาดเศษซากที่สะสมจากครีบระบายความร้อน และการตรวจสอบสภาพซีลเพลาเป็นระยะ
8. มอเตอร์นี้สามารถบูรณาการโดยตรงกับตัวควบคุมตรรกะที่ตั้งโปรแกรมได้ (PLC) และไดรฟ์ของบุคคลที่สามได้หรือไม่?
หน่วยนี้สามารถบูรณาการได้อย่างราบรื่นกับเซอร์โวไดรฟ์อุตสาหกรรมใดๆ ที่สามารถจับคู่แรงดันไฟฟ้า กระแสไฟฟ้า และข้อกำหนดฟีดแบ็กที่ระบุไว้ในพารามิเตอร์ทางเทคนิค
