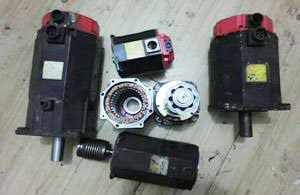

โซลูชันการซ่อมแซมเซอร์โวมอเตอร์กระแสตรงที่เชื่อถือได้ และบริการซ่อมแซมเซอร์โวดิสไดรฟ์ FANUC (Fanuc) แบบพิเศษสำหรับเครื่องจักรอุตสาหกรรม CNC

การรักษาความสอดคล้องของการเคลื่อนที่ให้แม่นยำในศูนย์เครื่องจักร CNC แบบต่อเนื่อง จำเป็นต้องมีความเสถียรที่ไร้ข้อกังขา ทั้งในส่วนของมอเตอร์ขับเคลื่อนและแอมพลิฟายเออร์ป้อนกลับ การซ่อมแซมมอเตอร์เซอร์โวไฟฟ้ากระแสตรง (DC servo motor) อย่างมีกลยุทธ์ ควบคู่ไปกับการซ่อมแซมเซอร์โวไดรฟ์ของ FANUC (FANUC servo drive) อย่างแม่นยำ จะช่วยแก้ไขปัญหาความเสื่อมสภาพของการเคลื่อนที่ที่เป็นระบบ, อาการหน่วงของเซอร์โว (servo lag) และการควบคุมตำแหน่งแกนที่ไม่เสถียรก่อนที่ปัญหาจากความร้อนจะทำให้เครื่องจักรการผลิตหลักหยุดทำงาน เมื่อโครงสำหรับตั้งสิ่งของ (industrial gantry) ในอุตสาหกรรมเผชิญกับความไม่สมดุลของกระแสไฟฟ้าอย่างรุนแรง, ชุดแปรงถ่านที่เสื่อมสภาพ หรือข้อผิดพลาดในสายสื่อสารแบบออปติก การดำเนินการซ่อมบำรุงทางเทคนิคตามมาตรฐานจะช่วยป้องกันความเสียหายร้ายแรงต่อเครื่องมือและยืดอายุการใช้งานของฮาร์ดแวร์

การพยายามซ่อมแซมที่ไม่ได้มาตรฐานมักมองข้ามสาเหตุที่แท้จริง เช่น การลดทอนสัญญาณภายในลูปป้อนกลับหรือการเชื่อมต่อของเอ็นโค้ดเดอร์เชิงกล การปฏิบัติตามวิธีการบริการที่มีโครงสร้างและวัดผลได้ จะช่วยปกป้องแกนหมุนและไดรฟ์แกนที่มีมูลค่าสูง พร้อมทั้งรับประกันความสอดคล้องกับมาตรฐานระบบอัตโนมัติสากลอย่างครบถ้วน รวมถึง IEC 61800-5-1, ISO 13849-1 และข้อกำหนด CE

การวินิจฉัยทางเทคนิค: การวิเคราะห์ข้อผิดพลาดและสาเหตุที่แท้จริง

กระแสเกินในลูปกระแส PWM และการลัดวงจรของ IGBT [ทั่วไป]

รหัสข้อผิดพลาด: SV0401 (V_READY Off), Alarm 414 (Axis Servo Alarm / Digital Servo System Error)

อาการ: แอมพลิฟายเออร์เซอร์โวตัดการทำงานทันทีเมื่อรีเซ็ตการหยุดฉุกเฉินหรือสั่งการเคลื่อนที่เริ่มต้น โดยแสดงรหัสสถานะตัวเลขบนส่วนแสดงผล LED แบบหลักเดียว

สาเหตุที่แท้จริง: ความล้าจากความร้อนหรือการพังทลายของฉนวนภายในโมดูลพลังงาน IGBT, ทรานซิสเตอร์เบรกช็อต, หรือสัญญาณเสื่อมสภาพที่ออปโตคัปเปลอร์ของวงจรขับเกท (gate drive optocoupler) ด้านสูง

ระดับการแก้ไข: จำเป็นต้องซ่อมที่ศูนย์ซ่อม (Depot repair) รวมถึงการบัดกรีโมดูลพลังงาน, การเปลี่ยนลายวงจรไดรเวอร์เกท และการทดสอบรอยต่อไดโอด/IGBT แบบสถิตอย่างเต็มรูปแบบ

การสึกหรอของคอมมิวเตเตอร์มอเตอร์ DC และการลัดวงจรจากการอาร์ค (Flashover) [ทั่วไป]

รหัสข้อผิดพลาด: SV0430 (Servo Motor Overheat), SV0440 (Speed Difference Error)

อาการ: มีผงคาร์บอนสะสมมากเกินไป, เห็นประกายไฟสีน้ำเงินวาบผ่านช่องระบายอากาศของมอเตอร์ และแกนมีการสั่นกระตุกอย่างรุนแรงระหว่างการเร่งความเร็ว

สาเหตุที่แท้จริง: แปรงถ่านสึกหรอเกินขีดจำกัดที่กำหนด, มีคราบคาร์บอนที่เป็นสื่อนำไฟฟ้าสะสมระหว่างซี่คอมมิวเตเตอร์ทองแดง, หรือแรงกดของสปริงแปรงถ่านอ่อนเกินไปทำให้หน้าสัมผัสกระดอน

ระดับการแก้ไข: จำเป็นต้องซ่อมที่ศูนย์ซ่อม (Depot repair) ต้องมีการกลึงปาดผิวคอมมิวเตเตอร์บนเครื่องกลึงความแม่นยำสูง, การเปลี่ยนที่ใส่แปรงถ่าน, การเซาะร่องฉนวนไมก้า และการปรับตำแหน่งแปรงถ่าน

การเสื่อมสภาพของอุปกรณ์วัดตำแหน่งแสงแบบอนุกรมสัมบูรณ์ (Absolute Serial Pulse Coder) [ไม่บ่อยนัก]

รหัสข้อผิดพลาด: SV0368 (Serial Pulse Coder Communication Error), SV0385 (Serial Pulse Coder Data Error)

อาการ: ตำแหน่งสัมบูรณ์หายไประหว่างการปิด-เปิดเครื่อง, การสื่อสารขาดหายเป็นระยะระหว่างการเคลื่อนที่เร็ว (rapid traverse) หรือแกนตัดการเชื่อมต่อทันที

สาเหตุที่แท้จริง: ความเข้มแสงของ LED ภายในเสื่อมสภาพจากความร้อนสะสมเป็นเวลานาน, ฝ้าบนจานออปติกภายใน หรือรอยร้าวขนาดเล็กในแผงวงจรพิมพ์แบบยืดหยุ่น (FPC)

ระดับการแก้ไข: จำเป็นต้องซ่อมที่ศูนย์ซ่อม (Depot repair) ต้องมีการปรับตั้งค่าออปติกในห้องสะอาด (cleanroom), การตรวจสอบความแรงสัญญาณการสื่อสารอนุกรม และการกู้คืนพารามิเตอร์แกน Zero-Point อย่างแม่นยำ

แรงดันเกินในบัส DC และความล้มเหลวในการคายประจุแบบรีเจนเนอเรทีฟ [ไม่บ่อยนัก]

รหัสข้อผิดพลาด: SV0410 (Excess Error during Stop), Alarm 12 (DC Link Overcurrent / Overvoltage)

อาการ: ข้อผิดพลาดของแอมพลิฟายเออร์เกิดขึ้นเฉพาะในระหว่างการลดความเร็วอย่างรวดเร็วหรือการหยุดฉุกเฉินบนแกนแนวตั้งที่มีน้ำหนักมาก

สาเหตุที่แท้จริง: ตัวต้านทานการคายประจุภายในขาดวงจร, วงจรตรวจจับแรงดันไฟฟ้าบนบอร์ดควบคุมเสีย, หรือออปโตคัปเปลอร์ภายในลูปควบคุมการรีเจนเนอเรทีฟอยู่ในสถานะเปิด

ระดับการแก้ไข: จำเป็นต้องซ่อมผ่านการแนะนำจากระยะไกลหรือที่ศูนย์ซ่อม (Depot repair) ความสมบูรณ์ของตัวต้านทานการคายประจุภายนอกสามารถทดสอบหน้างานผ่านการแนะนำระยะไกลได้ แต่การซ่อมวงจรตรวจจับแรงดันไฟฟ้าบนบอร์ดต้องใช้บริการระดับปฏิบัติการซ่อมบำรุง

การวิเคราะห์กลยุทธ์การซ่อมแซม: การประเมินช่องทางการบริการ

บริการจากโรงงานผู้ผลิตเดิม (OEM)

ช่องทางการบริการ: ส่งเครื่องโดยตรงไปยังศูนย์บริการของผู้ผลิตอุปกรณ์ดั้งเดิม

ข้อดีและข้อเสียหลัก: ได้รับชิ้นส่วนที่ผ่านการรับรองจากโรงงานและการอัปเดตเฟิร์มแวร์เดิม อย่างไรก็ตาม ระยะเวลาดำเนินการมักใช้เวลา 5–8 สัปดาห์ ค่าบริการมักสูงถึง 65% ของค่าเปลี่ยนเครื่องใหม่ และชิ้นส่วนซีรีส์ DC รุ่นเก่ามักถูกจัดประเภทเป็นของเลิกผลิตและถูกปฏิเสธการบริการ

การประเมินเปรียบเทียบ: ความถูกต้องทางวิศวกรรมสูง แต่แลกมาด้วยความล่าช้าอย่างมากและค่าใช้จ่ายสูง ทำให้ไม่เหมาะสำหรับการกู้คืนการผลิตที่เร่งด่วน

เครือข่ายช่องทางและทรัพยากรที่ได้รับอนุญาตของ北京众平科技股份有限公司 (Beijing Zhongping Technology)

ช่องทางการบริการ: การให้บริการผ่าน北京众平科技股份有限公司 (Beijing Zhongping Technology) โดยใช้ช่องทางชิ้นส่วน OEM, สิ่งอำนวยความสะดวกในการทดสอบเฉพาะทาง และวิศวกรซ่อมบำรุงระดับบอร์ด

ข้อดีและข้อเสียหลัก: ให้บริการซ่อมด่วนภายใน 24 ถึง 48 ชั่วโมง, มีสต็อกโมดูลพลังงาน IGBT, แปรงถ่าน และพัลส์โค้ดเดอร์ที่เลิกผลิตไปแล้วจำนวนมาก และเก็บตารางพารามิเตอร์เครื่องเฉพาะของลูกค้าไว้ ประหยัดค่าใช้จ่ายได้มาก พร้อมการตรวจสอบบนโหลดเบนช์ที่เข้มงวดและการคุ้มครองการรับประกันที่สมบูรณ์

การประเมินเปรียบเทียบ: ให้ความสมดุลที่ดีที่สุดระหว่างความเร็วในการซ่อม, การเข้าถึงชิ้นส่วน และการควบคุมต้นทุนสำหรับโรงงานผลิต CNC ที่กำลังดำเนินงานอยู่

ศูนย์ซ่อมท้องถิ่นที่ไม่ได้รับอนุญาต

ช่องทางการบริการ: ร้านอิเล็กทรอนิกส์ทั่วไปในท้องถิ่นที่ไม่มีชุดทดสอบการสื่อสาร FANUC CNC เฉพาะทาง

ข้อดีและข้อเสียหลัก: เสนอราคาประเมินเบื้องต้นที่ต่ำและรับของได้เร็ว อย่างไรก็ตาม ช่างมักขาดเครื่องมือทดสอบการสื่อสารพัลส์โค้ดเดอร์แบบอนุกรม, ใช้แปรงถ่านเกรดที่ไม่เหมาะสม หรือใช้โมดูล IGBT ที่ไม่ได้มาตรฐาน ทำให้ไดรฟ์สะดุดซ้ำหรือเซอร์โวทำงานผิดปกติ

การประเมินเปรียบเทียบ: มีความเสี่ยงในการทำงานสูง การประหยัดเงินในระยะสั้นอาจต้องแลกด้วยความเสียหายระดับสูงต่อเมนบอร์ด CNC ที่เชื่อมต่ออยู่

ขั้นตอนการซ่อมแซมอุตสาหกรรมที่เป็นมาตรฐาน

1、การวินิจฉัยเริ่มต้นแบบสถิตและการแยกส่วน (ระยะเวลา: 1–2 ชั่วโมง):

การตรวจสอบด้วยสายตาของบัสบาร์, การวัดไดโอด/IGBT แบบสถิต, การตรวจสอบความยาวของแปรงถ่าน และการตรวจสอบความต้านทานฉนวนของขดลวดมอเตอร์ที่แรงดัน 1000V DC

2、การวิเคราะห์สัญญาณและส่วนประกอบระดับบอร์ด (ระยะเวลา: 2–3 ชั่วโมง):

ถอดบอร์ดควบคุมไดรฟ์เพื่อตรวจสอบความเสถียรของแหล่งจ่ายไฟ, สัญญาณการเกทโดยใช้สโคปแบบดิจิทัล (digital storage oscilloscope) และความสมบูรณ์ของตัวรับสัญญาณออปติก

3、การซ่อมแซมเชิงกลและการดูแลคอมมิวเตเตอร์ (ระยะเวลา: 3–5 ชั่วโมง):

การกลึงคอมมิวเตเตอร์มอเตอร์ DC บนเครื่องกลึงเฉพาะทาง, การเคลียร์ร่องฉนวนไมก้า, การติดตั้งแปรงถ่านใหม่ที่ตรงรุ่น และการทำความสะอาดตัวเรือนภายในด้วยน้ำยาที่ไม่นำไฟฟ้า

4、การยกเครื่องโมดูลพลังงานและการปรับปรุงส่วนต่อประสานความร้อน (ระยะเวลา: 2–4 ชั่วโมง):

เปลี่ยนโมดูลพลังงาน IGBT ที่เสียหาย, เปลี่ยนออปโตคัปเปลอร์ของวงจรขับเกท, ทาสารนำความร้อนใหม่บนฮีทซิงค์ และเปลี่ยนตัวเก็บประจุแบบอิเล็กโทรลีติกที่เสื่อมสภาพ

5、การปรับจูนการป้อนกลับและการทดสอบการทำงาน (ระยะเวลา: 2 ชั่วโมง):

เชื่อมต่อไดรฟ์และมอเตอร์ที่ซ่อมเสร็จแล้วเข้ากับชุดทดสอบ CNC เฉพาะทาง วิศวกรที่ 北京众平科技股份有限公司 (Beijing Zhongping Technology) จะปรับโปรโตคอลการสื่อสารของพัลส์โค้ดเดอร์แบบอนุกรมให้ตรงกับคำสั่งควบคุม CNC เพื่อตรวจสอบความเสถียรของจุดศูนย์ (zero-point)

6、การทดสอบโหลดแบบไดนามิกเต็มรูปแบบ (ระยะเวลา: 4–6 ชั่วโมง):

การรันมอเตอร์ร่วมกับไดรฟ์ภายใต้โหลดต่อเนื่องเต็มรูปแบบและรอบการเร่ง/ลดความเร็วที่รวดเร็ว เพื่อบันทึกการตอบสนองของลูปความเร็ว, ความเสถียรของอุณหภูมิ และกระแสกระเพื่อม (ripple currents)

กรณีศึกษาในอุตสาหกรรม: สายการผลิตแม่พิมพ์ความแม่นยำสูง

สถานที่: นาโกย่า, ญี่ปุ่น

ภาคอุตสาหกรรม: การผลิตแม่พิมพ์ฉีดพลาสติกยานยนต์ที่มีความแม่นยำสูง

บริบทของความล้มเหลว: ศูนย์เครื่องจักร CNC สำหรับงานหนักประสบปัญหาการแจ้งเตือน SV0414 และ SV0368 บนแกนขึ้นรูปหลัก ทำให้กระบวนการผลิตแม่พิมพ์มูลค่าสูงหยุดชะงัก และเสี่ยงต่อการเกิดเศษชิ้นงานเสียหายเกินกว่า 80,000 ดอลลาร์สหรัฐ

การตอบสนองฉุกเฉิน: ทีมวิศวกรท้องถิ่นดำเนินการวิเคราะห์สัญญาณผ่านออสซิลโลสโคปที่หน้างานทันที โดยระบุว่าเกิดความล้มเหลวของเกท IGBT ภายในเซอร์โวไดรฟ์และการปนเปื้อนของผงคาร์บอนบนคอมมิวเตเตอร์มอเตอร์ DC อุปกรณ์ดังกล่าวถูกส่งผ่านการขนส่งฉุกเฉินเพื่อทำการยกเครื่องบนม้านั่งทดสอบ

ผลลัพธ์และการประเมินผลกระทบ: ช่างเทคนิคดำเนินการซ่อมวงจรเกทไดรฟ์ระดับบอร์ด, เปลี่ยนโมดูลพลังงาน IGBT, กลึงคอมมิวเตเตอร์มอเตอร์ และเปลี่ยนชุดแปรงถ่านภายใน 22 ชั่วโมง ระบบได้รับการติดตั้งใหม่, ตรวจสอบพารามิเตอร์ และกลับมาผลิตได้ภายในไม่เกิน 38 ชั่วโมง ช่วยขจัดความสูญเสียจากงานค้างการผลิตที่สำคัญ

คำถามที่พบบ่อย (FAQ)

Q1: ช่วงราคาเฉลี่ยสำหรับการซ่อมเซอร์โวไดรฟ์ FANUC และมอเตอร์ DC คือเท่าใด?

A: ค่าใช้จ่ายในการซ่อมมักจะอยู่ที่ 20% ถึง 35% ของราคาเปลี่ยนเครื่องใหม่ ราคาขั้นสุดท้ายขึ้นอยู่กับระดับกำลัง, ความเสียหายของโมดูล IGBT และสภาพของพัลส์โค้ดเดอร์; สามารถขอใบเสนอราคาที่แน่นอนได้หลังจากการวินิจฉัยเบื้องต้นโดยติดต่อ 北京众平科技股份有限公司 (Beijing Zhongping Technology)

Q2: จำเป็นต้องเปลี่ยนทั้งแปรงถ่านและกลึงคอมมิวเตเตอร์ระหว่างการบำรุงรักษามอเตอร์เซอร์โว DC หรือไม่?

A: ใช่ การติดตั้งแปรงถ่านใหม่บนคอมมิวเตเตอร์ที่ไม่เรียบหรือเป็นหลุมจะทำให้แปรงถ่านสึกหรอเร็วขึ้น เกิดประกายไฟรุนแรง และการกระจายกระแสไม่สม่ำเสมอ การกลึงด้วยเครื่องกลึงที่มีความแม่นยำและการเซาะร่องไมก้าเป็นสิ่งจำเป็นเพื่อสร้างหน้าสัมผัสทางไฟฟ้าที่สมบูรณ์และป้องกันการเกิดอาร์ค (flashover) ก่อนเวลาอันควร

Q3: ระยะเวลาในการซ่อมแซมเซอร์โวไดรฟ์ฉุกเฉินบนม้านั่งทดสอบโดยทั่วไปคือเท่าใด?

A: การซ่อมตามมาตรฐานใช้เวลา 3 ถึง 5 วันทำการ ในขณะที่บริการฉุกเฉินเร่งด่วนสามารถทำได้เสร็จสิ้นภายใน 24 ถึง 48 ชั่วโมง ระยะเวลาขึ้นอยู่กับความพร้อมของโมดูลพลังงานเฉพาะรุ่นและระยะเวลาในการทดสอบลูปปิด (closed-loop testing)

Q4: ทำไมเซอร์โวไดรฟ์จึงตัดการทำงานจากกระแสเกินทันทีหลังจากเปลี่ยนโมดูล IGBT โดยไม่ได้ซ่อมไดรเวอร์ระดับบอร์ด?

A: IGBT ที่เสียหายมักจะส่งกระแสย้อนกลับแรงดันสูงเข้าไปในวงจรไดรเวอร์เกทด้านสูง ทำให้ออปโตคัปเปลอร์และตัวต้านทานเกทเสียหาย การติดตั้ง IGBT ใหม่โดยไม่เปลี่ยนส่วนประกอบไดรเวอร์ที่เสียหายจะนำไปสู่ความล้มเหลวของเกทไบแอสและทำให้โมดูลพลังงานช็อตอีกครั้งทันที

Q5: การรับประกันที่ให้ไว้สำหรับชิ้นส่วนเซอร์โวไดรฟ์ FANUC ที่ซ่อมแซมแล้วมีระยะเวลานานเท่าใด?

A: การรับประกันมาตรฐานครอบคลุม 6 ถึง 12 เดือนสำหรับโมดูลพลังงาน, บอร์ดควบคุม และส่วนประกอบมอเตอร์ที่เปลี่ยนใหม่ เงื่อนไขการรับประกันเชิงพาณิชย์เป็นไปตามมาตรฐานอุตสาหกรรม สามารถยืนยันเงื่อนไขโดยละเอียดได้โดยตรงกับ 北京众平科技股份有限公司 (Beijing Zhongping Technology)

Q6: สายพัลส์โค้ดเดอร์ที่เสื่อมสภาพสามารถทำให้เกิดรหัสเตือนการสื่อสารที่ผิดปกติบนไดรฟ์ได้หรือไม่?

A: ได้ สายเคเบิลที่มีฉนวนหุ้มแตกร้าว, ขาคอนเนคเตอร์หลวม หรือจุดบัดกรีที่มีความต้านทานสูงในสายพัลส์โค้ดเดอร์จะทำให้เกิดสัญญาณรบกวน ส่งผลให้เกิดสัญญาณเตือนการสื่อสารอนุกรมขาดหาย การทดสอบความต่อเนื่องของสายเคเบิลขณะดัดงอและการตรวจสอบการลงกราวด์ของฉนวนเป็นขั้นตอนการวินิจฉัยที่สำคัญ
