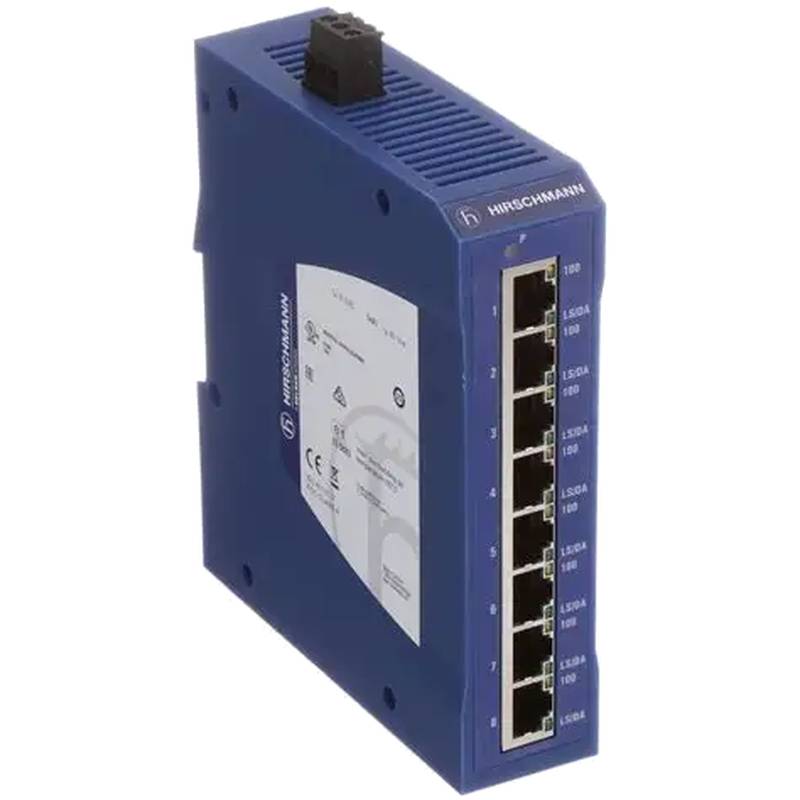

Hirschmann SPIDER II 8TX อุตสาหกรรม 8 พอร์ต Ethernet DIN สวิตช์รถไฟ

Hirschmann SPIDER II 8TX เป็นตัวอย่างคลาสสิกของสวิตช์ Ethernet อุตสาหกรรมที่น่าเชื่อถือและแข็ง ที่ออกแบบมาโดยเฉพาะเพื่อทํางานในสภาพที่อุปกรณ์เครือข่ายพาณิชย์มาตรฐานจะล สวิตช์รถไฟ DIN 8 พอร์ตที่ไม่ได้รับการจัดการนี้ถูกออกแบบมาเพื่อความเรียบง่ายและความทนทาน ให้บริการโซลูชั่นการเชื่อมต่อ plug-and-play สําหรับระบบอัตโนมัติอุตสาหกรรม มันใช้ประโยชน์จากการออกแบบที่แข็งแกร่งด้วยช่วงแรงดันไฟฟ้าที่ใช้งานที่กว้างขวาง ปัจจัยรูปแบบที่กะทัดรัดสําหรับการติดตั้งตู้ความหนาแน่นสูง และความคุ้มกันอย่างมากต่อการรบกวนไฟฟ้า ทําให แม้ว่ารูปแบบเฉพาะนี้จะถึงสถานะสิ้นสุดอายุการใช้งานและไม่ได้ผลิตอีกต่อไป ปรัชญาการออกแบบและความต้องการที่มันจะตอบสนองยังคงเป็นสิ่งที่เกี่ยวข้องอย่างสูง โดยผู้สืบทอด

1. ภาพรวมของผลิตภัณฑ์และโปรไฟล์ทางเทคนิคหลัก

SPIDER II 8TX เป็นสวิตช์การกำหนดค่าคงที่ไม่ได้รับการจัดการ ซึ่งมีพอร์ตทองแดง 10/100BASE-TX แปดพร้อมตัวเชื่อมต่อ RJ45 บทบาทหลักของมันคือการสร้างกระดูกสันหลังของเครือข่ายอุตสาหกรรมขนาดเล็กหรือกระจาย เชื่อมต่อ PLC, HMI, เซนเซอร์และไดรฟ์อย่างราบรื่น ในฐานะสวิตช์ที่ไม่ได้รับการจัดการ ไม่ต้องตั้งค่า ให้การขยายเครือข่ายทันทีเมื่อติดตั้ง อุปกรณ์ถูกขับเคลื่อนด้วยอินพุต 18 ถึง 32 VDC ซึ่งเชื่อมต่อผ่านบล็อกเทอร์มินัล 3 พินที่สามารถปลั๊กได้คุณสมบัติทั่วไปในสภาพแวดล้อมอุตสาหกรรมสําหรับสายไฟที่ปลอดภัยและง่าย สวิตช์มีลักษณะด้วยโหมดสวิตช์การเก็บ

ด้านเทคนิคที่สําคัญที่ต้องสังเกตคือสถานะของผลิตภัณฑ์ Hirschmann SPIDER II 8TX ถูกรายชื่ออย่างเป็นทางการว่าเก่าและหยุดการผลิต ข้อมูลนี้เป็นสิ่งสําคัญสําหรับนักออกแบบระบบและผู้บูรณาการวางแผนการติดตั้งใหม่ สําหรับโครงการเหล่านี้ รูปแบบทอดทอดโดยตรง SPIDER-SL-20-08T1999999SY9HHHH ขอแนะนำเป็นการแทนที่ทันสมัย ให้ฟังก์ชันที่เทียบเท่าหรือปรับปรุงในรูปแบบที่คล้ายกัน

2. ข้อมูลจำเพาะทางเทคนิคและการจัดอันดับสิ่งแวดล้อม

ประสิทธิภาพของสวิตช์ Ethernet อุตสาหกรรมนี้ถูกกําหนดโดยชุดข้อกำหนดที่มีคุณสมบัติสําหรับหน้าที่อุตสาหกรรม มันทำงานอย่างน่าเชื่อถือในช่วงอุณหภูมิจาก 0 ° C ถึง 60 ° C เพื่อให้มั่นใจว่าการทํางานทั้งในห้องควบคุมที่เย็นและสภาพแวดล้อมพื้นโรงงาน ติดตั้งได้รับการจัดอันดับ IP30 ให้การป้องกันการสัมผัสกับเครื่องมือและลวดและต่อวัตถุต่างชาติที่มีเส้นผ่าศูนย์กลางมากกว่า 2.5 มม. แม้ว

ความเข้ากันได้ด้วยแม่เหล็กไฟฟ้าเป็นพื้นฐานของการออกแบบของมัน สวิตช์ถูกสร้างขึ้นเพื่อต้านทานเสียงไฟฟ้าทั่วไปที่พบในสถานที่อุตสาหกรรมตามมาตรฐานสําหรับการปล่อยไฟฟ้าสถิต (EN 61000-4-2), สนามแม่เหล็กไฟฟ้า (EN 61000-4-3) และการระเบิดชั่วคราวอย่างรวดเร็ว ประสิทธิภาพ EMC ที่แข็งแกร่งนี้รับประกันความมั่นคงของเครือข่ายและความซื่อสัตย์ของข้อมูลในขณะที่มีไดรฟ์ความถี่ที่แตกต่างกัน เครื่องจักรหนัก อุปกรณ์นี้ยังมีเวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) ที่น่าประทับใจ ซึ่งเน้นการออกแบบสําหรับการดําเนินงานอย่างต่อเนื่องในระยะยาวและมีเวลาหยุด

3. คุณสมบัติการออกแบบและปรัชญาการก่อสร้าง

การออกแบบทางกายภาพและการทํางานของ SPIDER II 8TX เป็นหลักฐานวัตถุประสงค์ของมันในฐานะสวิตช์รถไฟ DIN ที่อยู่อาศัยที่กะทัดรัดและแคบของมันมีรูปร่างเฉพาะสําหรับการติดตั้งที่มีประสิทธิภาพบนราง DIN มาตรฐานภายในตู้ควบคุม ทําให้สามารถติดตั้งได้ร่วมกับส่วนประกอบอัต การออกแบบนี้เพิ่มการใช้พื้นที่สูงสุดในห้องอุตสาหกรรมที่มักจะแออัด

การก่อสร้างให้ความสําคัญกับความทนทาน การใช้โลหะที่แข็งแกร่งหรือโลหะผสมอลูมิเนียมคุณภาพสูงเป็นเรื่องทั่วไปในอุปกรณ์ดังกล่าวให้ความต้านทานต่อการกระแทก, การสั่นสะเทือนและก การรวมตัวชี้วัดสถานะ LED สําหรับการเชื่อมต่อพลังงานและพอร์ต / กิจกรรมให้การวินิจฉัยทันทีทําให้สามารถแก้ไขปัญหาการเชื่อมต่อเครือข่ายได้อย การออกแบบสวิตช์รถไฟ DIN รวมกับการทํางานที่ไม่มีพัดลม ส่งผลให้มีโหนดเครือข่ายที่ไม่มีการบำรุงรักษาและน่าเชื่อถือสูงที่สามารถทํางานได้เป็นเวล

4. พื้นที่การใช้งานหลักและโซลูชั่นอุตสาหกรรม

ลักษณะ plug-and-play และความแข็งแกร่งของ Hirschmann SPIDER II 8TX ทําให้มันเป็นการแก้ไขที่หลากหลายในหลายภาค ในอัตโนมัติโรงงานมันเหมาะอย่างสมบูรณ์แบบสำหรับการสร้างเครือข่ายระดับเครื่องจักรขนาดเล็กเชื่อมต่ออุปกรณ์ทั้งหมดบนชิ้นเดียวของอุปกรณ์เข้าสู่เครือข่ายโรงงานที่กว้างขึ้นสำหรับการใช้งานควบคุมกระบวนการเช่นในการบำบ

สวิตช์อีเธอร์เน็ตอุตสาหกรรมนี้ยังพบว่ามีฐานที่แข็งแกร่งในอุตสาหกรรมหนัก การปฏิบัติตามมาตรฐานที่เข้มงวดทําให้มันถูกใช้ในการผลิตพลังงานลม ระบบทางทะเลบนเรือ และสินค้ากลื่นในการขนส่งทางรถไฟ ในงานเหล่านี้ ความสามารถของสวิตช์ในการจัดการกับการสั่นสะเทือน ความแตกต่างของอุณหภูมิที่กว้างขวาง และแหล่งจ่ายไฟที่ไม่มั่นคงเป็นสิ่งสําคัญ มันเป็นบล็อกก่อสร้างพื้นฐานสําหรับการสร้างสถาปัตยกรรมเครือข่ายที่กระจายและยืดหยุ่น ที่สําคัญต่อการดําเนินงาน

5. ข้อดีในการดำเนินงานและข้อเสนอค่าเปรียบเทียบ

ข้อดีสําคัญของ SPIDER II 8TX อยู่ในความง่ายดาย ความแข็งแกร่ง และประสิทธิภาพต้นทุนสําหรับงานเครือข่ายอุตสาหกรรมพื้นฐาน ลักษณะที่ไม่ได้รับการจัดการของมันช่วยลดความต้องการความรู้ด้านไอทีพิเศษสําหรับการใช้งาน ลดเวลาและความซับซ้อนในการใช้งาน MTBF สูงและข้อกำหนดสิ่งแวดล้อมที่แข็งแรงมีส่วนร่วมโดยตรงให้ค่าใช้จ่ายรวมของการเป็นเจ้าของลดลงโดยลดเวลาหยุดและความต้องการในการบำรุงรั

เมื่อเปรียบเทียบกับล่วงหน้า SPIDER 8TX ซีรีส์ "II" โดยทั่วไปเป็นตัวแทนการวิวัฒนาการในคุณภาพส่วนประกอบและอาจเป็นลักษณะการทํางานที่เพิ่มขึ้น อย่างกว้างขวางกว่า ภายในพอร์ตโฟลิโอ Hirschmann ซีรีส์ SPIDER II ถูกตั้งอยู่ในตําแหน่งเป็นตัวเลือกที่ไม่ได้รับการจัดการที่ประหยัดและน่าเชื่อถือสูง, นั่งด้านล่างซีรีส์ RS2 ที่อุ สําหรับผู้ใช้ที่ต้องการการเชื่อมต่อพื้นฐานที่น่าเชื่อถือได้โดยไม่มีคุณสมบัติการจัดการเครือข่ายที่ก้าวหน้า SPIDER II 8TX นำเสนอความสมด

มุมมองที่ขยาย: บทบาทของสวิตช์ที่ไม่ได้รับการจัดการในเครือข่ายอุตสาหกรรม

การเข้าใจการวางยุทธศาสตร์ของอุปกรณ์เช่น SPIDER II 8TX ภายในระดับลำดับเครือข่ายอุตสาหกรรมที่กว้างขึ้นเป็นกุญแจในการออกแบบระบบที่เหมาะสม

1. ลำดับของสวิตช์เครือข่ายอุตสาหกรรม

สวิตช์เครือข่ายอุตสาหกรรมสามารถจัดเป็นประเภทที่จัดการได้อย่างกว้างขวาง, จัดการได้อย่างง่ายดาย, และไม่ได้รับการจัดการ สวิตช์ที่ไม่ได้รับการจัดการเช่น SPIDER II 8TX เป็นรูปแบบที่ง่ายที่สุดพวกเขาทํางานอย่างอิสระโดยไม่มีตัวเลือกที่สามารถตั้งค่าได้โดยผู้ใช้สําหรับการกำหนดความสําคัญการ พวกเขาเหมาะสำหรับเครือข่าย "ขอบ" ที่ความต้องการหลักคือการเชื่อมต่ออุปกรณ์ปลายหลายอย่างกับการเชื่อมต่อ

สวิตช์ที่จัดการให้การควบคุมการเข้าชมเครือข่ายอย่างเต็มที่ทําให้วิศวกรสามารถตั้งค่า VLANs เพื่อแยกการเข้าชมเครือข่าย ตั้งค่าคุณภาพการบริการ (QoS) เพื่อให้ความสำคัญกับข้อมูลที่สำคั สวิตช์ที่จัดการได้ง่ายๆ ให้บริการที่กลางให้บริการคุณสมบัติการจัดการ เช่นการตั้งค่าบนเว็บง่ายๆ สําหรับการตั้งค่า VLAN และพอร์ตพื้นฐาน มักจะมีค่าใช้

การเลือก: การเลือกขึ้นอยู่กับความสำคัญและความซับซ้อนของแอพพลิเคชัน สวิตช์ DIN Rail ที่ไม่ได้รับการจัดการ เหมาะสำหรับเซลล์เครื่องเดียวที่ไม่จําเป็นการแบ่งเครือข่าย สวิตช์ที่จัดการเป็นสิ่งจำเป็นสําหรับเครือข่ายกระดูกสันหลังทั่วทั้งสถานที่ที่การควบคุมการจราจร, ความซ้อนและความปลอดภัยสําคั

2. การดําเนินการและการติดตั้งที่สำคัญ

การใช้สวิตช์อุตสาหกรรมที่ประสบความสําเร็จเกี่ยวกับมากกว่าเพียงแค่การเชื่อมต่อสายเคเบิล แหล่งจ่ายไฟที่เหมาะสมเป็นสิ่งสำคัญ อินพุต 18-32 VDC ต้องมาจากแหล่งจ่ายไฟในระดับอุตสาหกรรมที่มั่นคงและสะอาด เพื่อหลีกเลี่ยงแรงดันไฟฟ้าสูงและเสียงรบกวนที่อาจรบกวนการทำงาน สําหรับการติดตั้งในพื้นที่ที่มีการรบกวนแม่เหล็กไฟฟ้าสูงโดยใช้สายเคเบิล Ethernet ที่ป้องกัน (SF / UTP หรือ S / FTP) และให้แน่ใจว่าโล่ถูกติดอย่างถูกต้องทั้งสองปลาย

ในขณะที่ SPIDER II 8TX เองไม่ได้รับการจัดการ แต่การวางของมันในเครือข่ายควรพิจารณาอย่างรอบคอบ มันควรใช้โดยปกติเพื่อเชื่อมต่ออุปกรณ์ที่ไม่สำคัญที่ชั้นการเข้าถึง และควรเชื่อมต่อกับสวิตช์ลิงค์อัพลิงค์ที่จัดการ นี่ช่วยให้สวิตช์ที่จัดการสามารถจัดการงานควบคุมและการติดตามทั่วเครือข่าย นอกจากนี้ การติดตั้งทางกายภาพต้องให้แน่ใจว่าจะมีความล้างที่เพียงพอรอบสวิตช์สําหรับการกระจายความร้อน แม้ว่าจะไม่มีพัดลม เพื่อป้องกันความร้อน

คำถามที่ถามบ่อย (FAQ)

ความแตกต่างที่สำคัญระหว่างสวิตช์ Ethernet อุตสาหกรรมและสวิตช์สำนักงานพาณิชย์คืออะไร?

สวิตช์ Ethernet อุตสาหกรรมเช่น Hirschmann SPIDER II 8TX ถูกสร้างขึ้นสำหรับสภาพแวดล้อมที่รุนแรง พวกเขามีตัวเรือนโลหะที่แข็งแกร่งช่วงอุณหภูมิการทำงานที่กว้างขึ้น (เช่น 0 ° C ถึง 60 ° C) ความคุ้มกันสูงกว่าการสั่นสะเทือนและเสียงไฟฟ้าและมักจะใช้การติดตั้งราง DIN เพื่อการบูรณ สวิตช์พาณิชย์ถูกออกแบบมาสําหรับสภาพแวดล้อมที่มั่นคงและควบคุมสภาพอากาศของสำนักงาน และขาดคุณสมบัติที่แข็งแรงเหล่านี้

สวิตช์นี้สามารถใช้ในโทโพโลยีเครือข่ายแหวนได้หรือไม่?

ไม่ SPIDER II 8TX เป็นสวิตช์ที่ไม่ได้รับการจัดการ ไม่รองรับโปรโตคอลการซ้อนเครือข่ายใด ๆ เช่น Ring Recovery Protocol หรือ RSTP ในโทโพโลยีแหวนมันจะสร้างพายุออกอากาศและนําเครือข่ายลง สําหรับเครือข่ายแหวนที่เกินไป สวิตช์ที่จัดการได้รับการออกแบบเป็นพิเศษที่รองรับโปรโต

ฉันควรทำอย่างไรถ้าฉันต้องการเปลี่ยน SPIDER II 8TX ที่หยุดใช้งาน?

Hirschmann และผู้ผลิตสื่อสารอุตสาหกรรมอื่น ๆ มีสายผลิตภัณฑ์ที่ใช้งานอยู่ที่เป็นการแทนที่ทันสมัย ตัวอย่างเช่น SPIDER-SL-20-08T1999999SY9HHH ถูกรายชื่อเป็นทางเลือกโดยตรง ขอแนะนำให้ปรึกษากับผู้จัดจำหน่าย Hirschmann หรือวิศวกรขายทางเทคนิค เพื่อเลือกรุ่นที่ทันสมัยที่สุดที่ตรงกับความต้องการทางเทคนิคและสิ่งแวดล้อมของแอพ

ทำไมช่วงแรงดันไฟฟ้าทํางาน (18-32 VDC) จึงสำคัญสําหรับการตั้งค่าอุตสาหกรรม?

สถานที่อุตสาหกรรมมักจะใช้ 24VDC เป็นมาตรฐานสําหรับระบบควบคุม ช่วงแรงดันไฟฟ้าป้อนที่กว้างขวางให้แน่ใจว่าสวิตช์สามารถทนต่อความผันผวนและความลดลงในแหล่งจ่ายไฟ DC ของโรงงานโดยไม่ต้องทำงานผิดพลาดหรือรีเซ็ต ความอดทนนี้เป็นสิ่งสําคัญสําหรับการรักษาเวลาการทำงานของเครือข่ายในระหว่างเหตุการณ์ทั่วไป เช่นการเริ่มต้นมอเตอร์ขนาดใหญ่หรือภาระอินเด

คุณสมบัติ 'auto-crossing' หมายความว่าฉันสามารถใช้สายเคเบิล Ethernet มาตรฐานใด ๆ ได้หรือไม่?

ใช่คุณสมบัติการข้ามอัตโนมัติ (หรือ Auto-MDI / MDI-X) บนพอร์ตทั้งหมดหมายความว่าสวิตช์จะตรวจจับอัตโนมัติว่าคุณใช้สายตรงหรือสายเคเบิลข้ามและปรับตาม นี้ช่วยลดความต้องการของประเภทสายเคเบิลเฉพาะเจาะจงและทำให้การติดตั้งง่ายขึ้นเนื่องจากคุณสามารถใช้สายเคเบิล Ethernet ตรงผ่านมาตรฐานสําหรับการเชื่อมต่อทั้งหมดไม่ว
