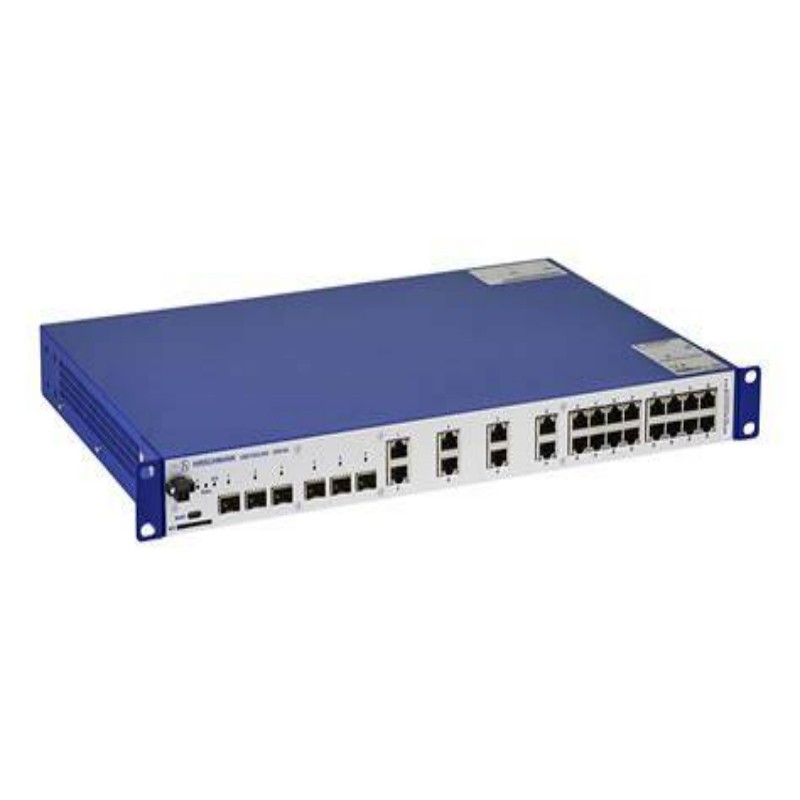

Hirschmann GRS105 ซีรีส์ Gigabit Rack Mount Switch 16 พอร์ตที่จัดการ

Hirschmann GRS105-6F8T16TCGGZ9HHSE2S99xx.x.xx เป็นสวิตช์ Ethernet ที่มีประสิทธิภาพสูงที่ถูกออกแบบเพื่อให้ความน่าเชื่อถือและความฉลาดในสภาพแวดล้อมอุตสาหกรรมที่ต้องการ ในฐานะสวิตช์ Ethernet ที่จัดการได้อย่างเต็มที่มีคุณสมบัติมันให้การควบคุมที่ครอบคลุมกับการจราจรเครือข่าย คุณสมบัติความปลอดภัยที่ก้าวหน้า และโปรโ รูปแบบนี้เป็นส่วนหนึ่งของพอร์ตโฟลิโอเครือข่ายอุตสาหกรรมที่น่าเชื่อถือของ Hirschmann ที่ออกแบบมาเพื่อให้บริการโซลูชั่นการเชื่อมต่อที่สามารถขยายได้และปลอดภัยสําหรับกระดูกสันหลังอัตโนม ที่อยู่อาศัยโลหะที่แข็งแกร่งและการปฏิบัติตามมาตรฐานอุตสาหกรรมที่เข้มงวดทําให้มันมีความสามารถมากกว่าสวิตช์พาณิชย์มาตรฐาน ทําให้มันเป็

1. ภาพรวมของผลิตภัณฑ์และการตั้งตำแหน่งหลัก

ซีรีส์ GRS105 ซึ่งเป็นรุ่นเฉพาะนี้ถูกออกแบบมาเพื่อการรวมเข้ากับชั้นวางอุปกรณ์ 19 นิ้วมาตรฐาน เป็นปัจจัยรูปแบบที่เหมาะสมสําหรับตู้ห้องควบคุมและฟาร ไม่เหมือนรูปแบบที่ติดตั้ง DIN-rail ที่กะทัดรัด สวิตช์ Ethernet ที่ติดตั้งรางนี้ถูกสร้างขึ้นเพื่อการรวมข้อมูลจากหลายส่วนเครือข่ายหรือใช้เป็นสวิตช์หลักสําหรับเครือข่ายทั่วสถานที่ที่ใหญ่กว มันช่วยให้ผู้บริหารเครือข่ายสามารถตั้งค่า จัดการ และติดตามทุกพอร์ตและแพ็คเก็ตข้อมูล ดําเนินการนโยบายสําหรับประสิทธิภาพความปลอดภัยและคุณภาพ ระดับการควบคุมนี้เป็นสิ่งสำคัญสําหรับการแบ่งแยกการจราจรเครือข่าย, ให้ความสําคัญกับข้อมูลการควบคุมที่สําคัญ, และการวินิจฉัยและ

2. ข้อมูลจำเพาะทางเทคนิครายละเอียดและสถาปัตยกรรมฮาร์ดแวร์

Hirschmann GRS105-6F8T16TCGGZ9HHSE2S99xx.x.xx มีการตั้งค่าพอร์ตที่หลากหลายเพื่อจัดการกับความต้องการในการเชื่อมต่อที่หลากหลาย ชื่อของมันแนะนําถึงการผสมผสานของพอร์ตไฟเบอร์และทองแดงโดยทั่วไปรวมถึงช่อง SFP 100/1000Base-FX หลายช่องสำหรับการเชื่อมต่อไฟเบอร์ออปติกและพอร์ต RJ45 10/100/1000Base-TX จํานวนสำหรับสายทองแดงที่ช่วยให้มีการออกแบบเครือข อุปกรณ์ถูกออกแบบมาเพื่อใช้งานจากอินพุตแหล่งจ่ายไฟที่ซ้อนซ้อนที่กว้างขวางมักจะ 9.6 ถึง 60 VDC รับประกันความเข้ากันได้กับระบบพลังงานอุตสาหกรรมต่างๆ และให้

เพื่อต้านทานสภาพที่รุนแรงสวิตช์มีช่วงอุณหภูมิการทำงานที่ขยายไปโดยทั่วไปตั้งแต่ -40 ° C ถึง + 70 ° C และสร้างขึ้นด้วยความคุ้มกันสูงต่อการแทรกแซงแม่เหล็กไฟฟ้าสั่นสะเทื หลายรุ่นในชั้นนี้ยังมีการเคลือบที่สอดคล้องกับแผงวงจรพิมพ์ (PCB) เพื่อปกป้องจากบรรยากาศที่กัดกร่อนที่มีซัลเฟอร์ไดออกไซด์ (SO2) หรือไฮโดรเจนซัลเฟอร์ (H2S) ซึ่งเป็นคุณสมบ การก่อสร้างทางกายภาพเป็นกล่องโลหะที่แข็งแกร่งที่ออกแบบมาเพื่อการกระจายความร้อนอย่างมีประสิทธิภาพในชั้นวางที่บรรจุอย่างหนาแน่น

3. คุณสมบัติขั้นสูงและความสามารถในการทำงาน

การจัดการเครือข่ายและความปลอดภัยที่ครอบคลุม

ในฐานะสวิตช์อีเธอร์เน็ตที่จัดการได้อย่างซับซ้อน GRS105 รองรับชุดอินเตอร์เฟซการจัดการเต็มรูปแบบรวมถึงอินเตอร์เฟซสายคำสั่ง (CLI) การจัดการที่ใช้เว นี่ทําให้คุณสมบัติเช่น Virtual LANs ((VLANs)) สําหรับการแบ่งแยกการจราจรเครือข่าย IGMP Snooping เพื่อจัดการกระแสข้อมูลหลายแคสต์ และการกระจกพอร์ตสําหรั ความปลอดภัยเป็นพื้นฐานของการออกแบบของมัน รวมกลไกเช่นความปลอดภัยพอร์ต (ล็อคที่อยู่ MAC) การควบคุมการเข้าถึงเครือข่าย 802.1X SSHv2 สําหรับการใช้งาน CLI ที่เข้ารหัส และ SNMPv3 สําหรับการ

โปรโตคอลความพร้อมใช้งานสูงและความซ้อนซ้อน

สําหรับแอพพลิเคชันที่สําคัญในภารกิจ เวลาหยุดเครือข่ายไม่ใช่ตัวเลือก สวิตช์ Hirschmann นี้ถูกออกแบบมาเพื่อความพร้อมใช้งานสูง มันสนับสนุนการเข้าพลังงานที่เกินไป เพื่อเชื่อมต่อกับแหล่งพลังงานที่แยกกัน ที่สำคัญกว่านั้นมีโปรโตคอลความซ้อนซ้อนแหวนที่ก้าวหน้าเช่น HIPER-Ring ซึ่งสามารถบรรลุเวลาการกู้คืนต่ำกว่า 50ms หลังจากความล้มเหลวเครือข่าย รวมถึงโปรโตคอลมาตรฐานเช่น นี้รับประกันว่าการหยุดเดียวของสายเคเบิลเครือข่ายไม่นําไปสู่การหยุดทั่วระบบ สร้างโครงสร้างพื้นฐานเครือข่ายที่รักษาตัวเอง

การวินิจฉัยและการบริการขั้นสูง

สวิตช์ประกอบด้วยความสามารถในการวินิจฉัยที่แข็งแกร่งเพื่อทําให้ง่ายต่อการบำรุงรักษาอย่างเป็นทางการและการแก้ไขปัญ คุณสมบัติเช่น การเตือนลิงค์ในตัวสามารถแจ้งให้ผู้ประกอบการทราบถึงความล้มเหลวของพอร์ตโดยอัตโนมัติในขณะที่การป้องกันพายุออกอากาศป้องกันอุปกรณ์ที่ทำงานผิดพลาดจากการเก็บเครือข่าย เพื่อความง่ายในการบริการอาจรวมถึงพอร์ต USB สําหรั

4. พื้นที่การใช้งานหลักและโซลูชั่นอุตสาหกรรม

GRS105-6F8T16TCGGZ9HHSE2S99xx.x.x ถูกใช้ในภาคที่ความน่าเชื่อถือของเครือข่ายเป็นคำหมายเหมือนกับความปลอดภัยและกำไรในการดำเนินงาน

ระบบอัตโนมัติและระบบควบคุมอุตสาหกรรม: มันทำหน้าที่เป็นสวิตช์กระดูกสันหลังในโรงงานผลิตขนาดใหญ่เชื่อมต่อ PLC, HMI, ไดรฟ์มอเตอร์และคอนโทรลเลอร์อื่น ๆ ทั่วชั้นการผลิตเพื่อให้

สถานีไฟฟ้าและสถานีไฟฟ้าสมาร์ทกริด: สวิตช์ถูกสร้างขึ้นเพื่อตอบสนองมาตรฐานเช่น IEC 61850-3 และ IEEE 1613 ซึ่งกําหนดความต้องการด้านสิ่งแวดล้อมและการทดสอบที่เข้มงวดสําหรับอุปกรณ์ที่ใช้ใน

ระบบการขนส่ง: ความสามารถในการปฏิบัติตามมาตรฐานรถไฟ เช่น EN 50155 และ EN 50121-4 ทําให้เหมาะสำหรับเครือข่ายรถไฟข้างเส้นทางและบนเรือ ซึ่งความน่าเชื่อถือใต้การสั่นสะเทือนอย่างต่อเนื่องและการ

น้ำมันและก๊าซและอุตสาหกรรมหนัก: การเคลือบที่สอดคล้องกับตัวเลือกและความอดทนอุณหภูมิที่กว้างช่วยให้สามารถทํางานได้อย่างน่าเชื่อถือในแพลตฟอร์มต่างชายฝั่งโรงกลั่นและการดําเนิ

5. ข้อดีในการดำเนินงานและมูลค่าเศรษฐกิจ

เวลาทำงานและผลิตของระบบสูงสุด

การรวมกันของความแข็งแรงของฮาร์ดแวร์ การออกแบบที่เกินไป และโปรโตคอลการกู้คืนที่รวดเร็วสูงโดยตรงแปลเป็นประสิทธิภาพของอุปกรณ์โดยรวมที่สูงขึ้น โดยการป้องกันการหยุดการผลิตที่เกิดจากเครือข่ายที่แพง สวิตช์จะให้ผลตอบแทนอย่างรวดเร็วในการลงทุน

ความปลอดภัยและเครือข่ายที่เพิ่มขึ้น

ในยุคของภัยคุกคามไซเบอร์อุตสาหกรรมที่เพิ่มขึ้น คุณสมบัติความปลอดภัยที่ก้าวหน้าของสวิตช์ Ethernet ที่จัดการนี้ให้ชั้นป้องกั มันช่วยป้องกันการเข้าถึงที่ไม่ได้รับอนุญาตและการบุกรุกเครือข่าย ปกป้องกระบวนการอุตสาหกรรมที่ละเอียดอ่อนจากการโจมตีที่เป็นอันตราย

ความน่าเชื่อถือระยะยาวและลด TCO

สร้างด้วยส่วนประกอบที่มีคุณภาพสูงและออกแบบมาสําหรับวงจรชีวิตอุตสาหกรรม สวิตช์ Hirschmann GRS105 ให้ค่าใช้จ่ายรวมในการเป็นเจ้าของ (TCO) ที่ต่ำกว่าเมื่อเทียบกั ความทนทานของมันช่วยลดความถี่ของการเปลี่ยนแปลง และความสามารถในการวินิจฉัยของมันช่วยลดค่าใช้จ่ายในการบำรุงรักษา

มุมมองที่ขยายขึ้น: บทบาทกลยุทธ์ของสวิตช์ที่จัดการโดยติดตั้งรากในการรวมตัว IT / OT อุตสาหกรรม

การรวมของเครือข่ายเทคโนโลยีข้อมูล (IT) และเทคโนโลยีการปฏิบัติการ (OT) เป็นแนวโน้มที่กําหนดในอุตสาหกรรมที่ทันสมัย และอุปกรณ์เช่น GRS105 เป็นหลัก

1.การรวมตัวเครือข่าย IT/OT และข้อดี "Managed"

การแยกแบบดั้งเดิมระหว่างเครือข่ายสํานักงาน (IT) และเครือข่ายพื้นโรงงาน (OT) กําลังผิดพลาดเนื่องจากความต้องการความเข้าใจที่ขับเคลื่อนโดยข้อมูล สวิตช์อีเธอร์เน็ตที่ติดตั้งในรัคที่มีความสามารถในการจัดการที่ก้าวหน้าเป็นแพลตฟอร์มที่เหมาะสมเพื่อให้ความสะดวกในการรวมตัวนี้อย่างปลอด มันทำให้ทีม OT สามารถรักษาประสิทธิภาพและความน่าเชื่อถือในเวลาจริงที่จําเป็นสําหรับระบบควบคุม ขณะที่ให้แผนกไอทีเครื่องมือในการบังคับใช้นโยบายความปลอดภัย ติดตามสุขภาพเคร ความสามารถในการสร้าง VLAN เป็นตัวอย่างที่ดีที่สุด ที่อนุญาตให้การจราจรประเภทที่แตกต่างกัน (เช่น การควบคุมหุ่นยนต์, ข้อมูลเซ็นเซอร์, การตรวจสอบวิดีโอ) อยู่ร่วมกันในเครือ

2. เปรียบเทียบกับปัจจัยรูปแบบสวิตช์อุตสาหกรรมอื่น ๆ

ในขณะที่สวิตช์ DIN-rail เหมาะสมสําหรับการติดตั้งกระจายที่ระดับเครื่อง สวิตช์ Ethernet ที่ติดตั้งอยู่ในรางเช่น GRS105 ถูกออกแบบมาสําหรับการรวมและการรวม มันเป็นศูนย์กลางที่เชื่อมต่อสวิตช์ DIN-rail, เซิร์ฟเวอร์และระบบควบคุมหลายตัวร่วมกัน บทบาทสําคัญนี้ต้องการความหนาแน่นของพอร์ตที่สูงขึ้นความสามารถในการสลับโดยรวมที่สูงขึ้นและคุณสมบัติการจัดการที่ก้าวหน้ การเลือกโซลูชั่นที่ติดตั้งในร็อคเป็นการตัดสินใจกลยุทธ์สําหรับการสร้างสถาปัตยกรรมเครือข่ายที่สามารถขยายได้และมีลำดับลำดับ ซึ่งข้ามกับวิธ

3.การพิจารณาสำคัญในการดําเนินการระบบ

การรวมสวิตช์ขนาดนี้ต้องวางแผนอย่างรอบคอบ สถาปัตยกรรมเครือข่ายต้องออกแบบโทโพโลยีเครือข่ายที่เหมาะสม รวมถึงโครงการที่อยู่ IP โครงสร้าง VLAN และสถาปัตยกรรมแหวนความซ้อนซ้อน การตั้งค่าความปลอดภัยเป็นสิ่งสําคัญสูงสุด และควรขึ้นอยู่กับกลยุทธ์การป้องกันอย่างลึก นอกจากนี้ บุคลากรต้องการการฝึกอบรมที่เหมาะสมเพื่อจัดการและรักษาระบบที่ซับซ้อนเหล่านี้ โดยใช้ศักยภาพเต็มที่ของสวิตช์ Ethernet ที่จัดการเพื่อสร้างเครือข่ายอุตสาห

คำถามที่ถามบ่อย (FAQ)

สวิตช์ Hirschmann นี้มีการรับรองเฉพาะอย่างไรสําหรับการใช้งานสารประโยชน์และการขนส่ง?

ซีรีส์สวิตช์นี้ถูกออกแบบมาเพื่อตอบสนองมาตรฐานอุตสาหกรรมที่ต้องการมากที่สุด โดยทั่วไปมีการรับรองสําหรับสถานีย่อยสาธารณะ (IEC 61850-3 และ IEEE 1613) และสําหรับการใช้งานทางรถไฟ (EN 50155 และ EN 50121-4) การรับรองเหล่านี้ยืนยันความสามารถในการทํางานอย่างน่าเชื่อถือในการมีการรบกวนไฟฟ้าแม่เหล็กหนัก และภายใต้สภาพแวดล้อมที่รุนแรงที่พบในภาคเหล่านี้

โปรโตคอล HIPER-Ring redundancy แตกต่างจาก STP มาตรฐานอย่างไร?

Standard Spanning Tree Protocol (STP) และตัวแปรที่รวดเร็ว (RSTP) ได้รับการออกแบบเพื่อป้องกันหลูปในเครือข่ายตาข่าย แต่สามารถมีเวลาการรวมกันได้หลายวินาที HIPER-Ring เป็นโปรโตคอลที่เป็นสิทธิของฮิร์ชแมน ที่ปรับปรุงเป็นพิเศษสําหรับโทโพโลยีแหวนอุตสาหกรรม มันเร็วขึ้นอย่างมาก รับประกันการกู้คืนเครือข่ายในเวลาน้อยกว่า 50 มิลลิวินาทีหลังจากความล้มเหลว ซึ่งเป็นสิ่งสำคัญสําหรับการใช้งานควบคุมในเวลาจริงที่แม้

สวิตช์นี้สามารถให้ความสำคัญกับข้อมูลการควบคุมที่สำคัญในเวลาจริงได้เหนือการจราจรเครือข่ายปกติหรือไม่?

ใช่ แน่นอน ในฐานะสวิตช์ Ethernet ที่จัดการขั้นสูงมันสนับสนุนคุณภาพการบริการ (QoS) ตามมาตรฐาน IEEE 802.1p นี่ช่วยให้คุณสามารถจัดประเภทการจราจรเครือข่ายโดยการมอบระดับความสำคัญที่แตกต่างกัน ตัวอย่างเช่น ข้อมูลที่มีความไวต่อเวลาจาก PLC ไปยังตัวควบคุมความปลอดภัยสามารถมอบความสำคัญสูงสุด เพื่อให้แน่ใจว่ามันจะถูกส่งต่อไปทันที ในขณะที่การจราจรที่สำคัญน้อย

วัตถุประสงค์ของตัวเลือกการเคลือบที่สอดคล้องกันคืออะไร?

การเคลือบแบบสอดคล้องกันเป็นฟิล์มโพลีเมอร์บางที่ใช้กับ PCB ที่ปกป้องส่วนประกอบอิเล็กทรอนิกส์จากก๊าซที่กัดกร่อน ความชื้นฝุ่นและการเติบโตของเชื้อรา นี่เป็นสิ่งที่จําเป็นสำหรับการยืดอายุการใช้งานของสวิตช์ในสภาพแวดล้อมที่รุนแรง เช่น โรงงานเคมี โรงงานเยื่อและกระดาษ หรือพื้นที่ชายฝั่งที่มีสเปรย์เกลือ มันป้องกันวงจรอ่อนไวได้อย่างมีประสิทธิภาพจากการสลายที่อาจนําไปสู่ความล้มเหลวก่อนเวลา

อินพุตแหล่งจ่ายไฟคู่ช่วยเพิ่มความน่าเชื่อถือได้อย่างไร?

สวิตช์มีขั้วไฟเข้าอิสระสองตัว เหล่านี้สามารถเชื่อมต่อกับสองแหล่งพลังงาน DC ที่แยกต่างกัน หากแหล่งจ่ายไฟหลักล้มเหลว สวิตช์จะดึงพลังงานจากแหล่งที่มารองทันทีและอย่างราบรื่น โดยไม่ต้องขัดขวางการดําเนินงานของมัน คุณสมบัตินี้เป็นบล็อกสร้างพื้นฐานสําหรับการสร้างโหนดเครือข่ายที่ยอมรับความผิดพลาด ซึ่งความล้มเหลวของแหล่งจ่ายไฟเดียวไม่สามารถ
