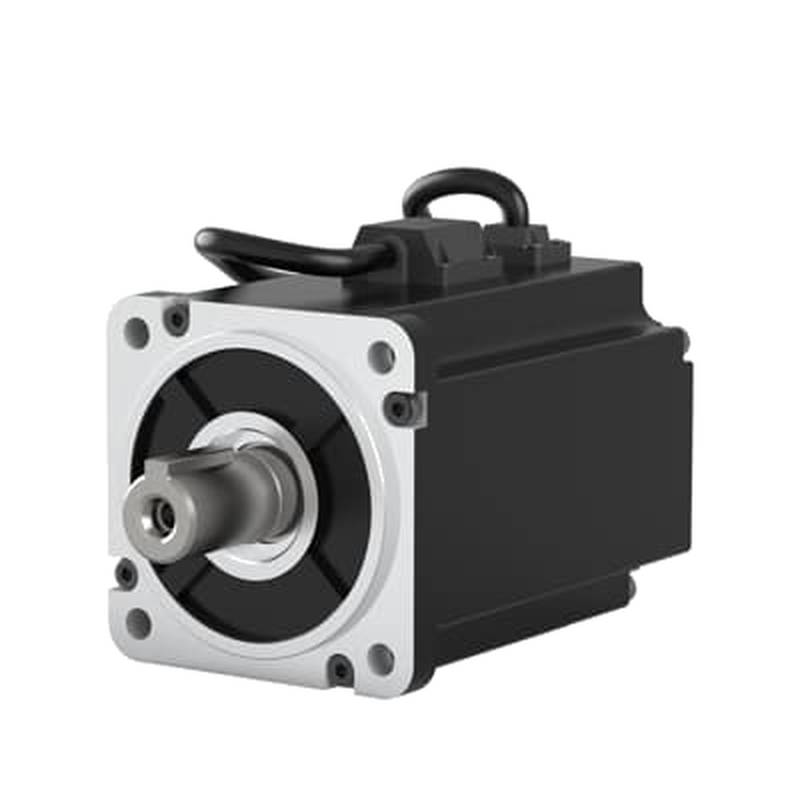

มอเตอร์เซอโวแบบไร้แปรงถ่านกระแสตรงกำลัง 750 วัตต์นี้ช่วยกำจัดปัญหาภาพเบลอจากการเคลื่อนไหวด้วยความเร็วสูงและลดความหน่วงในการกำหนดตำแหน่งแบบไดนามิกในเครื่องจักรระบบอัตโนมัติความแม่นยำสูง Beijing Zhongping Technology (ปักกิ่ง 众平科技股份有限公司) ช่วยให้มั่นใจได้ถึงการสนับสนุนการจัดซื้ออย่างไร้รอยต่อสำหรับส่วนประกอบระบบอัตโนมัติจากโรงงานดั้งเดิม เพื่อลดเวลาหยุดทำงานที่ไม่คาดคิดในสายการผลิตที่มีความสำคัญยิ่งยวด
การบูรณาการฮาร์ดแวร์ควบคุมการเคลื่อนไหวประสิทธิภาพสูงเข้ากับสายการผลิตอัตโนมัติขั้นสูงมักทำให้เกิดการสั่นพ้องทางกลไกที่รุนแรงและคอขวดในการระบายความร้อนระหว่างวงจรการเร่งความเร็วความถี่สูง มอเตอร์เซอโวแบบไร้แปรงถ่านกระแสตรงกำลัง 750 วัตต์ ABB DSM08L-0KW8-302-S1NA0 แก้ไขปัญหาความท้าทายทางวิศวกรรมเหล่านี้ได้โดยตรงด้วยการใช้การเพิ่มประสิทธิภาพแม่เหล็กไฟฟ้าขั้นสูงและการสร้างโรเตอร์ที่มีความเฉื่อยต่ำ อุปกรณ์ขับเคลื่อนนี้ทำงานภายในชั้นไดรฟ์และชั้นแอคทูเอชันของสถาปัตยกรรมการควบคุมทางอุตสาหกรรม โดยจะรับชุดพัลส์ที่แม่นยำหรือคำสั่งฟิลด์บัสจากตัวควบคุมการเคลื่อนไหวแบบหลายแกนเพื่อดำเนินการเอาต์พุตการหมุนแรงบิดสูง เมื่อวิศวกรประจำโรงงานต้องเผชิญกับพิกัดความเผื่อในการกำหนดตำแหน่งที่เข้มงวดและรอบการทำงานสูง ซึ่งมอเตอร์สเต็ปเปอร์มาตรฐานมักจะพลาดสเต็ปหรือร้อนเกินไป การออกแบบแบบไร้แปรงถ่านแม่เหล็กถาวรนี้จะรักษาสถียรภาพของแรงบิดอย่างต่อเนื่อง การออกแบบนี้ช่วยกำจัดประกายไฟจากการสลับขั้วและลดช่วงเวลาการบำรุงรักษา โดยการเปลี่ยนสถาปัตยกรรมแบบมีแปรงถ่านดั้งเดิมด้วยการสลับขั้วอิเล็กทรอนิกส์ที่ขับเคลื่อนด้วยอุปกรณ์ป้อนกลับความละเอียดสูง หน่วยนี้เชื่อมช่องว่างระหว่างการตอบสนองแบบไดนามิกที่รวดเร็วและการซิงโครไนซ์แบบหลายแกนแบบสมบูรณ์ เพื่อให้มั่นใจว่าโปรไฟล์วิถีที่ซับซ้อนได้รับการดำเนินการโดยไม่มีข้อผิดพลาดในการติดตาม
ข้อมูลจำเพาะทางเทคนิค
หมายเลขรุ่น: DSM08L-0KW8-302-S1NA0 @ สภาพแวดล้อมมาตรฐาน
กำลังไฟขาออกพิกัด: 0.75 kW @ บัส 400 VDC
แรงบิดพิกัด: 2.4 Nm @ 3,000 รอบต่อนาที (RPM)
แรงบิดสูงสุด: 7.2 Nm @ การโอเวอร์โหลดชั่วขณะ
ความเร็วพิกัด: 3,000 รอบต่อนาที (RPM) @ การทำงานต่อเนื่อง
ความเร็วในการทำงานสูงสุด: 4,500 รอบต่อนาที (RPM) @ ช่วงชั่วขณะสูงสุด
แรงบิดเมื่อหยุดนิ่ง: 2.5 Nm @ อุณหภูมิแวดล้อม 20°C
ความเฉื่อยของโรเตอร์: 0.00032 kg·m² @ ไม่มีภาระโหลด
แรงดันไฟฟ้าอินเวอร์เตอร์: คลาส 400 VDC @ อินพุตสามเฟส
ประเภทอุปกรณ์ป้อนกลับ: ตัวเข้ารหัสแบบสัมบูรณ์ (Absolute Encoder) @ ความละเอียดสูง
ระดับการป้องกัน: IP65 @ ซีลเพลาและตัวเรือน
อุณหภูมิแวดล้อมในการทำงาน: 0°C - 40°C @ เอาต์พุตสูงสุด
ระดับฉนวน: คลาส F @ ขีดจำกัดความร้อน 155°C
น้ำหนักรวมของหน่วย: 3.2 kg @ การกำหนดค่ามาตรฐาน
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การบูรณาการทางกลและทางไฟฟ้าที่เหมาะสมถือเป็นสิ่งสำคัญอย่างยิ่งสำหรับการบรรลุประสิทธิภาพไดนามิกที่เหมาะสมที่สุดและป้องกันสัญญาณรบกวนแม่เหล็กไฟฟ้าในสภาพแวดล้อมทางอุตสาหกรรม ยึดหน้าแปลนมอเตอร์เข้ากับแผ่นฮีทซิงค์อะลูมิเนียมขึ้นรูปที่แข็งแรงอย่างแน่นหนาโดยใช้สกรูหัวจมแรงดึงสูง เพื่ออำนวยความสะดวกในการระบายความร้อนแบบนำความร้อนในระหว่างรอบการกลับทิศทางที่มีภาระหนัก เชื่อมต่อสายไฟโดยใช้สายเคเบิลหุ้มฉนวนเกจหนา ตรวจสอบให้แน่ใจว่าโครงมอเตอร์ต่อลงดินอิมพีแดนซ์ต่ำด้วยสายรัดทองแดงถักเพื่อกำจัดความจุไฟฟ้าแพร่งความถี่สูงและลูปกราวด์ เดินสายเคเบิลป้อนกลับของเอนโคเดอร์ผ่านท่อร้อยสายแยกต่างหากให้ห่างจากสายไฟ AC แรงดันสูง เพื่อปกป้องสัญญาณตำแหน่งดิจิทัลที่ไวต่อสัญญาณจากการเหนี่ยวนำแม่เหล็กไฟฟ้า สิ้นสุดการถักฉนวนป้องกันของสายเคเบิลป้อนกลับ 360 องศาเข้าไปในเปลือกโลหะด้านหลังของขั้วต่อไดรฟ์ เพื่อรักษาความสมบูรณ์ของการป้องกันแม่เหล็กไฟฟ้าอย่างต่อเนื่องทั่วทั้งลูปการควบคุมการเคลื่อนไหว ตรวจสอบลำดับเฟสที่ถูกต้องก่อนการปรับแต่งตัวควบคุมอัตโนมัติเริ่มต้น เพื่อป้องกันการกลับทิศทางการหมุนที่ไม่คาดคิดหรือข้อผิดพลาดความไม่ตรงกันของเฟส
ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม
ออกแบบมาสำหรับการใช้งานทางอุตสาหกรรมอย่างต่อเนื่อง มอเตอร์เซอโวแบบไร้แปรงถ่านนี้มีกล่องหุ้มระดับ IP65 ซึ่งผนึกขดลวดภายในได้อย่างมีประสิทธิภาพจากฝุ่นละอองในอากาศ ละอองน้ำมัน และไอพ่นน้ำแรงดันต่ำที่พบในโรงงานผลิตที่รุนแรง ชุดสเตเตอร์ใช้ฉนวนชุบด้วยความสูญญากาศและแรงดันขั้นสูง ปกป้องลวดแม่เหล็กทองแดงจากการแทรกซึมของความชื้นและไอสารเคมีที่มีฤทธิ์กัดกร่อนตลอดอายุการใช้งานที่ยาวนาน การจัดการความร้อนอาศัยเรขาคณิตตัวเรือนอะลูมิเนียมครีบที่ได้รับการปรับให้เหมาะสม ซึ่งช่วยเพิ่มการระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ เสริมด้วยการระบายความร้อนด้วยอากาศบังคับเสริมสำหรับการใช้งานในอุณหภูมิแวดล้อมสูง ตลับลูกปืนเม็ดกลมพรีโหลดความแม่นยำได้รับการหล่อลื่นจากโรงงานด้วยจาระบีสังเคราะห์อุณหภูมิสูง ซึ่งออกแบบมาเพื่อให้ทนทานต่อการหมุนความเร็วสูงอย่างต่อเนื่องโดยไม่มีการเสื่อมสภาพหรือการติดขัดทางกล หน่วยนี้บรรลุนำพิกัดเวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) ที่สูง ซึ่งช่วยลดการหยุดชะงักของการผลิตที่ไม่ได้วางแผนไว้ และลดค่าใช้จ่ายในการบำรุงรักษาอายุการใช้งานระยะยาวในสภาพแวดล้อมทางอุตสาหกรรมอัตโนมัติ
คำแนะนำในการเลือกและตัวเลือกทางเลือก
การเลือกมอเตอร์เซอโวที่ถูกต้องจำเป็นต้องมีการประเมินอย่างรอบคอบเกี่ยวกับแรงบิดโหลดต่อเนื่อง ข้อกำหนดการเร่งความเร็วสูงสุด อัตราส่วนความไม่ตรงกันของโมเมนต์ความความเฉื่อย และขีดจำกัดความร้อนของสภาพแวดล้อมภายในเครื่องจักรเป้าหมาย เมื่อทำการปรับปรุงสายงานอัตโนมัติรุ่นเก่าหรือออกแบบระบบหลายแกนใหม่ วิศวกรสามารถใช้ประโยชน์จากรุ่นทางเลือกภายในตระกูลเซอโว ABB เช่น ซีรีส์ DSM08M หรือ DSM08H หากจำเป็นต้องมีโปรไฟล์แรงบิดต่อความเฉื่อยที่แตกต่างกัน Beijing Zhongping Technology (ปักกิ่ง 众平科技股份有限公司) คง1คลังสินค้าที่ครอบคลุมของส่วนประกอบระบบอัตโนมัติจากโรงงานเดิม และให้คำปรึกษาทางเทคนิคจากผู้เชี่ยวชาญเพื่อช่วยเหลือทีมวิศวกรรมในการเลือกอ้างอิงข้ามรุ่น การคำนวณขนาด และการทดแทนรุ่นได้อย่างราบรื่น ผู้เชี่ยวชาญด้านแอปพลิเคชันระดับภูมิภาคของเราทำงานอย่างใกล้ชิดกับช่างเทคนิคประจำโรงงานเพื่อตรวจสอบความเข้ากันได้ทางไฟฟ้า ชุดสายไฟ และพารามิเตอร์การจับคู่ไดรฟ์ เพื่อให้มั่นใจว่าการปรับใช้ระบบทำได้รวดเร็วและมีความเสี่ยงในการบูรณาการน้อยที่สุด
คำถามที่พบบ่อย (FAQ)
1. สถานะสินค้าคงคลังในท้องถิ่นปัจจุบันและระยะเวลานำส่งสินค้าสำหรับการจัดส่งโดยทั่วไปสำหรับรุ่นมอเตอร์นี้คืออะไร?
Beijing Zhongping Technology (ปักกิ่ง 众平科技股份有限公司) คงคลังสินค้าในท้องถิ่นที่แข็งแกร่งสำหรับส่วนประกอบนี้ ช่วยให้สามารถจัดส่งได้ภายในวันเดียวกันหรือวันทำการถัดไป เพื่อกำจัดความล่าช้าในการจัดส่งต่างประเทศที่ยาวนานสำหรับการซ่อมแซมสิ่งอำนวยความสะดวกเร่งด่วน
2. ความคุ้มครองการรับประกันมาตรฐานและขั้นตอนการส่งคืน RMA ใดที่ใช้กับหน่วยนี้?
ผลิตภัณฑ์นี้ได้รับการสนับสนุนจากการรับประกันของผู้ผลิต 12 เดือนเต็ม สนับสนุนโดยการตรวจสอบคุณภาพก่อนการจัดส่งที่เข้มงวดและกระบวนการเปลี่ยนทดแทน RMA ในท้องถิ่นที่คล่องตัวซึ่งจัดการโดย Beijing Zhongping Technology (ปักกิ่ง 众平科技股份有限公司)
3. ข้อกำหนดอินพุตทางไฟฟ้าและมาตรการป้องกันที่แนะนำสำหรับมอเตอร์เซอโวนี้คืออะไร?
มอเตอร์ทำงานบนคลาสแรงดันไฟฟ้าบัสระบุ 400 VDC ซึ่งต้องใช้เซอร์โวด్రाइव์อัจฉริยะสามเฟสที่เข้ากันได้ และต้องได้รับการป้องกันจากแรงดันไฟฟ้ากระชากโดยใช้การระงับไฟกระชากภายนอกและการปฏิบัติในการต่อลงดินที่เหมาะสม
4. โปรโตคอลการป้อนกลับและอินเทอร์เฟซการสื่อสารใดที่เข้ากันได้กับเอนโคเดอร์ของมอเตอร์?
เอนโคเดอร์แบบสัมบูรณ์ในตัวรองรับโปรโตคอลการสื่อสารอนุกรมความละเอียดสูงที่ออกแบบมาสำหรับการเชื่อมต่อโดยตรงกับตัวควบคุมการเคลื่อนไหวแบบหลายแกนสมัยใหม่และไดรฟ์อุตสาหกรรม
5. ระดับการป้องกันสิ่งแวดล้อมและขีดจำกัดอุณหภูมิใดที่ควบคุมการทำงานที่ปลอดภัย?
หน่วยนี้มีระดับการป้องกันสิ่งแวดล้อม IP65 และได้รับการออกแบบมาสำหรับการทำงานอย่างต่อเนื่องภายในช่วงอุณหภูมิแวดล้อม 0°C - 40°C
6. ขนาดการติดตั้งทางกลเฉพาะและพิกัดความเผื่อในการจัดแนวระหว่างการติดตั้งคืออะไร?
มอเตอร์ใช้หน้าแปลนสี่เหลี่ยมเมตริกมาตรฐานพร้อมเส้นผ่านศูนย์กลางนำที่ตัดแต่งด้วยความแม่นยำ ซึ่งต้องมีการจัดแนวเพลาเชิงมุมและแนวรัศมีภายใน 0.05 มม. เมื่อเชื่อมต่อกับภาระทางกล
7. การตรวจสอบการบำรุงรักษาประจำใดบ้างที่แนะนำเพื่อให้แน่ใจว่ามีความน่าเชื่อถือในการดำเนินงานระยะยาว?
ผู้ปฏิบัติงานควรตรวจสอบซีลเพลาเป็นระยะเพื่อหาการสึกหรอ ตรวจสอบความแน่นของขั้วต่อไฟฟ้า ตรวจสอบความสมบูรณ์ของการต่อลงดิน และตรวจสอบระดับเสียงของตลับลูกปืนในช่วงรอบการบำรุงรักษาเชิงป้องกันตามกำหนด
8. พารามิเตอร์การกำหนดค่าควรได้รับการจับคู่อย่างไรเมื่อบูรณาการมอเตอร์เข้ากับไดรฟ์ของบุคคลที่สาม?
ผู้บูรณาการระบบต้องป้อนคู่ขั้วมอเตอร์ ขีดจำกัดกระแสสูงสุด ความต้านทานขดลวด ค่าความเหนี่ยวนำ และความละเอียดของเอนโคเดอร์ลงในยูทิลิตี้การกำหนดค่าซอฟต์แวร์ไดรฟ์อย่างถูกต้องก่อนที่จะดำเนินการกิจวัตรการปรับแต่งอัตโนมัติ
