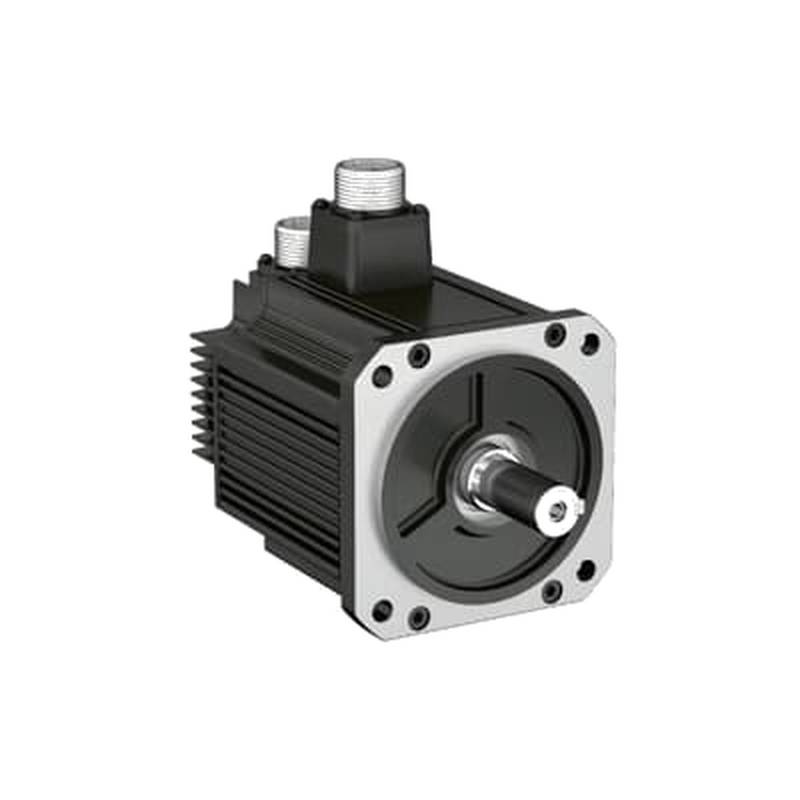

ABB ESM13B-152-304-T2B0A00 เป็นเซอร์โวมอเตอร์ประสิทธิภาพสูงขนาด 1.5 kW ที่ออกแบบมาสำหรับระบบอัตโนมัติทางอุตสาหกรรม ทำหน้าที่เป็นส่วนประกอบสำคัญในระบบควบคุมการเคลื่อนที่ที่ต้องการเซอร์โวมอเตอร์ความเร็วสูง อุปกรณ์นี้ให้การควบคุมตำแหน่งและความเร็วที่แม่นยำสำหรับการใช้งานต่างๆ รวมถึงเครื่องจักร CNC สายการผลิตอัตโนมัติ และหุ่นยนต์ ซึ่งการหยุดชะงักของเครื่องจักรจำเป็นต้องมีการเปลี่ยนทดแทนตามสเปกของโรงงานทันที ซีรีส์ ESM13B ได้รับการออกแบบมาเพื่อให้ความหนาแน่นของแรงบิดสูงและการตอบสนองทางพลวัตที่รวดเร็ว เพื่อให้มั่นใจถึงความน่าเชื่อถือในการปฏิบัติงานที่สม่ำเสมอในสภาพแวดล้อมการผลิตที่มีความต้องการสูง ด้วยการรวมเทคโนโลยีการตอบสนองขั้นสูง มอเตอร์นี้ช่วยให้วงจรควบคุมแน่นขึ้นและลดเวลาในการเข้าที่ (settling times) เพื่อให้ได้ผลผลิตของเครื่องจักรที่เหมาะสมที่สุด
การกำหนดตำแหน่งประเภทและหมวดหมู่ผลิตภัณฑ์
ABB ESM13B-152-304-T2B0A00 จัดอยู่ในซีรีส์ eSM ของเซอร์โวมอเตอร์ AC แบบไร้แปรงถ่านแรงดันต่ำ ซึ่งถูกจำแนกเป็นตัวกระตุ้นทางอุตสาหกรรมที่มีความเฉื่อยปานกลางและการตอบสนองทางพลวัตสูง ทำงานภายในสถาปัตยกรรมพลังงานสามเฟส โดยมักจะจับคู่กับเซอร์โวไดรฟ์ MotiFlex e180 หรือ MicroFlex e190 เพื่อให้ได้การควบคุมการเคลื่อนที่ที่ซิงโครไนซ์กัน ผลิตภัณฑ์นี้จัดอยู่ในหมวดหมู่ฮาร์ดแวร์ควบคุมการเคลื่อนที่ โดยทำหน้าที่เป็นชิ้นส่วนทดแทนหรือส่วนประกอบสำหรับอุปกรณ์ที่มีความแม่นยำอัตโนมัติโดยเฉพาะ
จากการจำแนกประเภทนี้ การออกแบบมอเตอร์มุ่งเน้นไปที่การเพิ่มผลผลิตให้สูงสุดผ่านระบบการตอบสนองที่มีความละเอียดสูง ซึ่งแตกต่างจากมอเตอร์อุตสาหกรรมทั่วไป เซอร์โวมอเตอร์รุ่นนี้ได้รับการปรับให้เหมาะสมสำหรับการกำหนดตำแหน่งความเร็วสูงที่โหลดมีการเปลี่ยนแปลงบ่อยครั้ง และมีการใช้งานอย่างกว้างขวางในอุตสาหกรรมที่ต้องการการซิงโครไนซ์ที่เข้มงวด เช่น การจัดการวัสดุ การผลิตอิเล็กทรอนิกส์ และการขึ้นรูปโลหะ
ข้อมูลจำเพาะทางเทคนิค
กำลังไฟฟ้าที่กำหนด: 1.5 kW
หมายเลขรุ่น: ESM13B-152-304-T2B0A00
เฟสอินพุต: 3-PHASE (3 เฟส)
ระดับการป้องกัน: IP67 (ยกเว้นส่วนที่เป็นช่องเพลา)
การตอบสนองของเอนโค้ดเดอร์: เอนโค้ดเดอร์สัมบูรณ์ (Absolute Encoder) ความละเอียดสูง
คุณสมบัติเสริม: เบรกจับยึด (Holding Brake) 24 V ในตัว
ขนาดหน้าแปลนติดตั้ง: 130 มม. (มาตรฐานซีรีส์ ESM13)
ความเข้ากันได้ของระบบ: ไดรฟ์ซีรีส์ MotiFlex e180 / MicroFlex e190
อุณหภูมิในการทำงาน: 0 °C ถึง 45 °C (อุณหภูมิโดยรอบ)
ระดับฉนวน: Class B
จุดเด่นทางเทคนิค
มอเตอร์ซีรีส์ eSM ใช้การออกแบบทางแม่เหล็กไฟฟ้าที่มีความหนาแน่นของแรงบิดสูง ซึ่งช่วยให้ได้โปรไฟล์การเร่งความเร็วและการชะลอตัวที่เร็วกว่ามอเตอร์ทั่วไป ประสิทธิภาพนี้แปลผลโดยตรงสู่เวลาในรอบการผลิตที่สั้นลงในขั้นตอนการผลิตความเร็วสูง
นอกจากนี้ การรวมเอนโค้ดเดอร์สัมบูรณ์ (Absolute Encoder) ช่วยขจัดความจำเป็นในการทำ Homing ซ้ำๆ หลังจากเปิดเครื่อง คุณสมบัตินี้ช่วยลดเวลาในการตั้งค่าเครื่องจักรและทำให้แน่ใจว่าข้อมูลตำแหน่งจะถูกรักษาไว้ทันทีเมื่อเปิดใช้งานระบบ
ยิ่งไปกว่านั้น โครงสร้างที่ทนทานพร้อมระดับการป้องกัน IP67 ช่วยให้มั่นใจได้ว่ามอเตอร์จะยังคงใช้งานได้ในสภาพแวดล้อมที่ฝุ่นหรือความชื้นอาจสร้างความเสียหายต่อชิ้นส่วนไฟฟ้าทั่วไป ความทนทานนี้ช่วยสนับสนุนเสถียรภาพในระยะยาวและลดความถี่ในการบำรุงรักษาตามกำหนดการ
สถานการณ์การใช้งาน การตัดเฉือน CNC: เพิ่มความแม่นยำในการตัดโดยให้การควบคุมแรงบิดที่แม่นยำระหว่างการดำเนินการตามเส้นทางเครื่องมือที่ซับซ้อน ลดความแปรปรวนของผิวงานได้สูงสุด 15% การบรรจุภัณฑ์ความเร็วสูง: ช่วยให้เกิดรอบการเริ่ม-หยุดที่รวดเร็วในเครื่องติดฉลากหรือเครื่องบรรจุ ช่วยปรับปรุงปริมาณผลผลิตอย่างมีนัยสำคัญในขณะที่ยังคงรักษาความแม่นยำในการระบุตำแหน่งระดับต่ำกว่ามิลลิเมตร สายการผลิตอัตโนมัติ: รักษาความตึงและการซิงโครไนซ์ที่สม่ำเสมอในสถานีงานหุ่นยนต์ที่ป้อนด้วยสายพานลำเลียง ลดการวางแนวชิ้นส่วนที่ไม่ถูกต้องระหว่างการประกอบอย่างมีประสิทธิภาพ การจัดการวัสดุ: ให้การเคลื่อนที่ที่มั่นคงและปราศจากการกระตุกสำหรับแขนกลที่มีโหลดสูง เพื่อให้มั่นใจถึงความสมบูรณ์ของโครงสร้างและอายุการใช้งานของข้อต่อทางกลภายใต้รอบการทำงานสูง
คำแนะนำในการเลือก การใช้งานที่เหมาะสม: ระบบหยิบและวางที่มีความแม่นยำซึ่งต้องการความถี่ในการทำงานสูง (เวลาต่อรอบ ≤0.5 วินาที/ชิ้น, ความสามารถในการทำซ้ำ ±0.01 มม., และโปรไฟล์โหลดที่สม่ำเสมอ) การใช้งานที่ไม่เหมาะสม: อุปกรณ์บดหรือย่อยที่มีภาระหนักมาก ซึ่งโหลดกระแทกเกิน 150% ของแรงบิดที่กำหนด หรือสภาพแวดล้อมที่มีการเปลี่ยนแปลงอุณหภูมิสูงมาก (นอกเหนือจาก -20 °C ถึง 60 °C) ซึ่งเกินขีดจำกัดระดับฉนวนของมอเตอร์ ข้อมูลเปรียบเทียบ: สำหรับการใช้งานที่ต้องการความทนทานต่อความเฉื่อยที่สูงขึ้นหรือช่วงแรงบิดที่กว้างขึ้นสำหรับโหลดทางกลที่หนักกว่า โปรดอ้างอิงซีรีส์ ESM18E ที่ใหญ่กว่า (เช่น ESM18E-292-154-T1B0A00) เป็นรุ่นอ้างอิงทางเลือก
คำถามที่พบบ่อย
1. ระยะเวลารอคอยสินค้ามาตรฐานสำหรับ ESM13B-152-304-T2B0A00 คือเท่าไร และปัจจุบันมีสินค้าในสต็อกหรือไม่?
โดยปกติเรามีรุ่นนี้ในสต็อกเพื่อจัดส่งทันทีภายใน 2 ถึง 3 วันทำการหลังจากได้รับชำระเงิน สำหรับคำสั่งซื้อจำนวนมากเกิน 10 หน่วย แผนกโลจิสติกส์ของเราต้องใช้เวลาเพิ่มอีก 7 ถึง 10 วันในการดำเนินการ คุณสามารถยืนยันความพร้อมของสินค้าปัจจุบันสำหรับปริมาณการสั่งซื้อเฉพาะของคุณโดยติดต่อเราโดยตรงเพื่อขอข้อมูลสถานะแบบเรียลไทม์
2. มอเตอร์นี้มาพร้อมกับเอนโค้ดเดอร์แบบสัมบูรณ์ (Absolute) หรือแบบเพิ่มค่า (Incremental)?
รุ่นเฉพาะนี้มาพร้อมกับเอนโค้ดเดอร์สัมบูรณ์ความละเอียดสูงเป็นมาตรฐาน การกำหนดค่านี้ช่วยให้ระบบเก็บรักษาข้อมูลตำแหน่งที่แม่นยำโดยไม่จำเป็นต้องทำ Homing เมื่อเปิดเครื่อง เราพบว่าคุณสมบัตินี้ช่วยลดเวลาในการตั้งค่าเครื่องจักรได้อย่างมากและเพิ่มผลผลิตรวมให้กับลูกค้าของเรา
3. ESM13B-152-304-T2B0A00 เข้ากันได้กับเซอร์โวไดรฟ์เดิมของฉันหรือไม่?
มอเตอร์นี้ได้รับการออกแบบมาให้ทำงานร่วมกับเซอร์โวไดรฟ์ ABB MotiFlex e180 และ MicroFlex e190 ได้อย่างราบรื่น รวมถึงไดรฟ์ของบุคคลที่สามส่วนใหญ่ที่ตรงกับโปรโตคอลการตอบสนอง หากคุณกำลังใช้สถาปัตยกรรมควบคุมอื่น คุณต้องตรวจสอบความเข้ากันได้ของโปรโตคอลการสื่อสารตอบสนองกับทีมเทคนิคของเรา เรามีแผนผังการเดินสายและคู่มือการรวมระบบเพื่อช่วยในการตรวจสอบว่าฮาร์ดแวร์ของคุณตรงตามข้อกำหนดของเรา
4. เบรกจับยึด (Holding Brake) ในตัว (ตัวเลือก B0) บนมอเตอร์ความเร็วสูงนี้จัดการกับการหยุดฉุกเฉินที่ความเร็ว 3000 RPM อย่างไร?
เบรกจับยึดแบบแม่เหล็กไฟฟ้าในตัวได้รับการออกแบบมาเพื่อการยึดตำแหน่งแบบคงที่เท่านั้น และต้องไม่ถูกใช้งานสำหรับการเบรกแบบไดนามิกในระหว่างการหมุนด้วยความเร็วสูง การใช้เบรกเชิงกลขณะวิ่งที่ 3000 RPM จะทำให้วัสดุซับแรงเสียดทานเสื่อมสภาพอย่างรวดเร็ว เกิดการกระแทกทางกล และเกิดความร้อนสะสมภายในตัวเรือนมากเกินไป การชะลอความเร็วฉุกเฉินจะต้องจัดการทางอิเล็กทรอนิกส์โดยวงจรเบรกแบบไดนามิกของเซอร์โวไดรฟ์เสมอ โดยที่เบรกจับยึดแบบกลไกจะทำงานต่อเมื่อเพลาหยุดนิ่งสนิทแล้วเท่านั้น
5. การรับประกันที่ให้สำหรับการซื้อสินค้านี้คืออะไร?
เราให้การรับประกันมาตรฐาน 12 เดือนสำหรับหน่วยใหม่ทั้งหมดนับจากวันที่จัดส่ง การรับประกันนี้ครอบคลุมถึงข้อบกพร่องจากการผลิตและความล้มเหลวของชิ้นส่วนภายในภายใต้สภาพการใช้งานปกติ หากคุณพบปัญหา เพียงระบุหมายเลขซีเรียลให้กับทีมสนับสนุนของเราเพื่อเริ่มกระบวนการตรวจสอบและแก้ไข
6. ช่วงราคาหน่วยปกติ, MOQ และระยะเวลาในการเสนอราคาสำหรับมอเตอร์ 1.5 kW นี้คือเท่าไร?
ราคาตลาดสำหรับหน่วยนี้มักจะอยู่ที่ระหว่าง $1,100 ถึง $1,800 USD ขึ้นอยู่กับปริมาณการสั่งซื้อ โดยมีใบเสนอราคาอย่างเป็นทางการภายใน 24 ชั่วโมงทำการ ปริมาณการสั่งซื้อขั้นต่ำคือ 1 หน่วย โดยราคาโดยรวมจะกำหนดตามปริมาณชุดสินค้า ระดับสต็อกในคลังสินค้าแบบเรียลไทม์ และข้อกำหนดการจัดส่งระหว่างประเทศที่ต้องการ
7. การกำหนดค่าขดลวด T2 เหมาะสำหรับเครือข่ายควบคุมอุตสาหกรรมแรงดันสูง 400V/480V หรือไม่?
รหัส T2 กำหนดฉนวนขดลวดแรงดันสูงที่ออกแบบมาโดยเฉพาะสำหรับการรวมเข้ากับเซอร์โวไดรฟ์สามเฟส AC 380V–480V โดยตรง การกำหนดค่านี้สอดคล้องกับระบบจำหน่ายไฟฟ้าแรงสูงมาตรฐานของยุโรปและอเมริกาเหนือ
8. เพลามอเตอร์มีความสมดุลทางพลวัตเพื่อรองรับการทำงานต่อเนื่องที่ 3000 RPM หรือไม่?
โรเตอร์ ESM13B ความเร็วสูงทั้งหมดผ่านการปรับสมดุลทางพลวัตจากโรงงานตามมาตรฐาน ISO 1940 Grade G2.5 เพื่อลดการสั่นสะเทือนที่ความเร็วสูง เมื่อติดตั้งข้อต่อภายนอกหรือมู่เล่ ผู้ติดตั้งต้องตรวจสอบให้แน่ใจว่าส่วนประกอบที่เชื่อมต่อตรงกับระดับความสมดุลที่แม่นยำเดียวกัน
9. รหัส HS และเอกสารการจัดส่งที่ให้ไว้สำหรับการผ่านพิธีการศุลกากรคืออะไร?
มอเตอร์นี้ส่งออกภายใต้รหัส HS Code 850110 พร้อมด้วยใบกำกับสินค้า (Commercial Invoice), รายการบรรจุภัณฑ์โดยละเอียด (Packing List) และใบรับรองแหล่งกำเนิดสินค้า (COO) ทีมโลจิสติกส์ของเราช่วยเหลือในการประกาศส่งออกเพื่อเพิ่มความคล่องตัวในการผ่านพิธีการศุลกากรที่ท่าเรือปลายทาง
10. เซ็นเซอร์ความร้อนในตัวป้องกันมอเตอร์นี้จากอุณหภูมิขดลวดสูงเกินไประหว่างการทำงานต่อเนื่องที่มีโหลดสูงได้อย่างไร?
เซ็นเซอร์ความร้อนในตัวจะป้อนข้อมูลอุณหภูมิขดลวดแบบเรียลไทม์กลับไปยังเซอร์โวไดรฟ์โดยตรงเพื่อกระตุ้นการเตือนภัยก่อนที่ขีดจำกัดความร้อนของฉนวนจะถูกเกิน หากการทำงานหนักเกินไปอย่างต่อเนื่องหรือการไหลเวียนอากาศในตู้ถูกจำกัดทำให้อุณหภูมิสเตเตอร์พุ่งสูงขึ้น ไดรฟ์ที่เชื่อมต่อจะจำกัดกระแสเอาต์พุตโดยอัตโนมัติหรือดำเนินการหยุดที่ปลอดภัยเพื่อป้องกันไม่ให้มอเตอร์ไหม้อย่างถาวร
