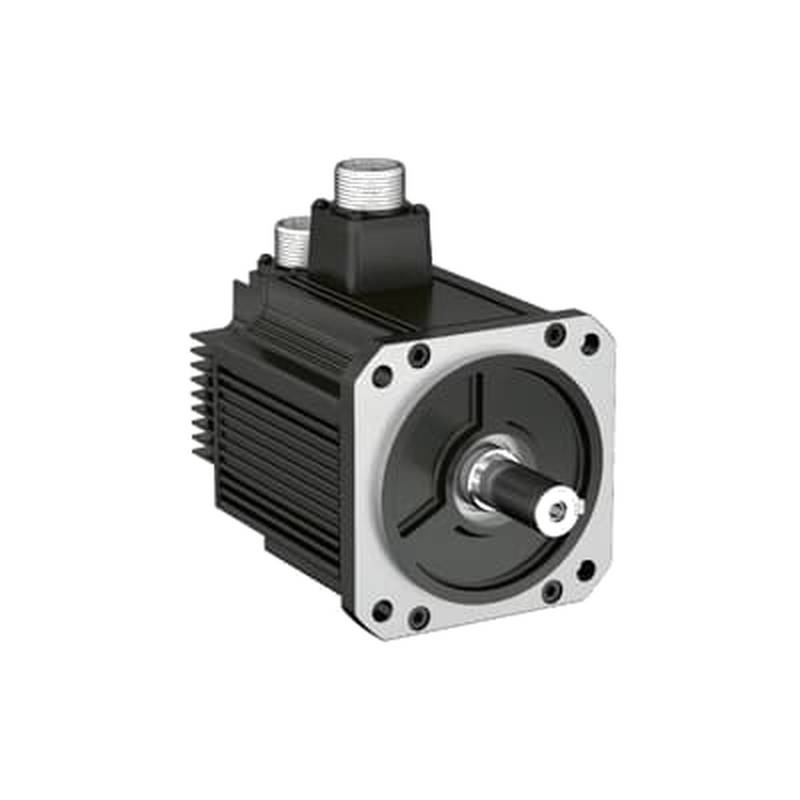

ABB ESM13E-132-152-T1B0A00 เป็นมอเตอร์เซอร์โวประสิทธิภาพสูง 2 แรงม้า พร้อมด้วยโรตารี่เอ็นโค้ดเดอร์ในตัว ออกแบบมาเพื่อการควบคุมการเคลื่อนไหวที่แม่นยำในระบบอัตโนมัติทางอุตสาหกรรมที่มีความต้องการสูง หน่วยนี้ทำหน้าที่เป็นตัวกระตุ้นทางกลด้วยไฟฟ้าที่สำคัญ แปลงพลังงานไฟฟ้าเป็นการหมุนเชิงกลที่ควบคุมได้เพื่อขับเคลื่อนเครื่องจักร CNC แขนหุ่นยนต์ และสายการบรรจุความเร็วสูง วิศวกรซ่อมบำรุงมักจะเปลี่ยนมอเตอร์เฉพาะนี้เพื่อคืนความแม่นยำในการทำงานหลังจากการทำงานผิดพลาดของไดรฟ์หรือความผิดปกติของการป้อนกลับของเอ็นโค้ดเดอร์ การรวมส่วนประกอบนี้ช่วยให้มั่นใจได้ถึงกำลังแรงบิดที่สม่ำเสมอและการตรวจจับตำแหน่ง ซึ่งจำเป็นสำหรับการรักษาความคลาดเคลื่อนในการผลิตทางอุตสาหกรรมที่เข้มงวด
การระบุประเภทผลิตภัณฑ์และหมวดหมู่
ABB ESM13E-132-152-T1B0A00 จัดอยู่ในประเภทมอเตอร์เซอร์โว AC แบบไร้แปรงถ่าน ออกแบบมาโดยเฉพาะสำหรับการใช้งานควบคุมแบบวงปิดที่มีพลวัตสูง ในลำดับชั้นอัตโนมัติที่กว้างขึ้น อุปกรณ์นี้ทำหน้าที่เป็นส่วนประกอบการเคลื่อนไหวหลักที่อาศัยการป้อนกลับจากโรตารี่เอ็นโค้ดเดอร์ในตัวเพื่อดำเนินการตามคำสั่งการวางตำแหน่งที่ซับซ้อนจากเซอร์โวดิรฟ์ฟ์ แตกต่างจากมอเตอร์เหนี่ยวนำมาตรฐาน หน่วยนี้จะรักษากำลังแรงบิดสูงและโปรไฟล์การเร่งความเร็วสูงภายใต้สภาวะโหลดที่แตกต่างกัน
ต่อยอดจากการจัดประเภทนี้ มอเตอร์มักจะถูกจัดหมวดหมู่ตามพิกัดกำลังและความสามารถในการวัดความละเอียดของการป้อนกลับภายในกลุ่มผลิตภัณฑ์ ABB ESM วิศวกรใช้ประเภทผลิตภัณฑ์นี้ในระบบที่การซิงโครไนซ์และการทำซ้ำเป็นตัวชี้วัดประสิทธิภาพหลัก การออกแบบให้ความสำคัญกับการทำงานที่มีความเฉื่อยต่ำเพื่อลดเวลาในการตั้งถิ่นฐานในกระบวนการประกอบแบบหลายแกน
ข้อมูลจำเพาะทางเทคนิค
ผู้ผลิต: ABB
รุ่น: ESM13E-132-152-T1B0A00
พิกัดกำลัง: 2 HP
ประเภทมอเตอร์: AC Servo
อุปกรณ์ป้อนกลับ: โรตารี่เอ็นโค้ดเดอร์
การกำหนดค่าการติดตั้ง: หน้าแปลน
วิธีการระบายความร้อน: การพาความร้อนตามธรรมชาติ / ขึ้นอยู่กับอากาศบังคับ
ความเร็วพิกัด: ตามเอกสารข้อมูลผู้ผลิต
ขนาดเฟรม: มาตรฐานซีรีส์ ESM13
รอบการทำงาน: ต่อเนื่อง
จุดเด่นทางเทคนิค
การออกแบบ ESM13E-132-152-T1B0A00 ให้ความสำคัญกับเสถียรภาพทางความร้อนและความสมบูรณ์ของสัญญาณในระหว่างการทำงานความถี่สูง โรตารี่เอ็นโค้ดเดอร์ในตัวให้ข้อมูลตำแหน่งแบบเรียลไทม์ ซึ่งช่วยลดข้อผิดพลาดสะสมในลำดับการเคลื่อนไหวที่แม่นยำ
นอกจากนี้ ตัวมอเตอร์ยังสร้างขึ้นเพื่อกระจายความร้อนอย่างมีประสิทธิภาพภายใต้โหลดต่อเนื่อง ซึ่งช่วยยืดอายุการใช้งานของขดลวดภายใน ความสมบูรณ์ของโครงสร้างนี้ช่วยลดความเสี่ยงของการปิดระบบเนื่องจากความร้อนในสภาพแวดล้อมที่มีพื้นที่จำกัด
นอกจากนี้ ความเข้ากันได้กับโปรโตคอลไดรฟ์ ABB มาตรฐานช่วยให้กระบวนการตั้งค่าเริ่มต้นง่ายขึ้นสำหรับทีมซ่อมบำรุง การใช้อินเทอร์เฟซมาตรฐานช่วยให้สามารถเปลี่ยนทดแทนได้อย่างรวดเร็วและลดเวลาหยุดทำงานของระบบในช่วงเวลาการบำรุงรักษาตามกำหนด
สถานการณ์การใช้งาน
ศูนย์เครื่องจักรกล CNC: มอเตอร์นี้ขับเคลื่อนแกนรองเพื่อให้ได้ความแม่นยำในการวางตำแหน่งภายใน ±0.01 มม. ซึ่งช่วยลดความผิดปกติของพื้นผิวระหว่างการกัดที่ซับซ้อน ระบบบรรจุภัณฑ์ความเร็วสูง: อุปกรณ์รักษาเอาต์พุตแรงบิดที่สม่ำเสมอที่อัตราการรอบเกิน 60 หน่วยต่อนาที ทำให้มั่นใจได้ถึงเสถียรภาพของโฟลว์ผลิตภัณฑ์โดยไม่สั่นหรือลื่นไถลทางกล การจัดการวัสดุอัตโนมัติ: ให้โปรไฟล์การเร่งความเร็วและการหน่วงที่เชื่อถือได้สำหรับแขนหุ่นยนต์แบบหยิบและวาง เพิ่มประสิทธิภาพการผลิตประมาณ 15% เมื่อเทียบกับการกำหนดค่าสเต็ปเปอร์มาตรฐาน การฉีดขึ้นรูปที่แม่นยำ: หน่วยจัดการวาล์วเสริมและเวลาของแผ่นดีดออก ให้การควบคุมที่ตอบสนองซึ่งจำเป็นในการลดของเสียของวัสดุและปรับปรุงความสม่ำเสมอของรอบการขึ้นรูป
คำแนะนำในการเลือก
แอปพลิเคชันที่เหมาะสม: เหมาะอย่างยิ่งสำหรับสถานีประกอบที่แม่นยำซึ่งต้องการโปรไฟล์การเคลื่อนไหวที่ทำซ้ำได้ โดยที่เวลาของรอบต่ำกว่า 1.2 วินาที และการเปลี่ยนแปลงโหลดไม่เกิน 80% ของความจุแรงบิดต่อเนื่องที่กำหนด แอปพลิเคชันที่ไม่เหมาะสม: ไม่แนะนำสำหรับสภาพแวดล้อมการบดหรือการบดอัดอุตสาหกรรมที่ใช้งานหนักและมีแรงกระแทกสูง ซึ่งโหลดกระแทกทางกลเกินกว่าแรงบิดที่กำหนดของมอเตอร์มากกว่า 120% เนื่องจากโรตารี่เอ็นโค้ดเดอร์มีความไวต่อความเสียหายจากการสั่นสะเทือนมากเกินไป การวิเคราะห์เปรียบเทียบ: สำหรับแอปพลิเคชันที่ต้องการเอาต์พุตแรงบิดสูงขึ้นหรือส่วนขยายเพลาที่ยาวขึ้น ซีรีส์ ABB ESM13E-200 เป็นทางเลือกที่แข็งแกร่งกว่า แม้ว่า ESM13E-132-152-T1B0A00 จะได้รับการปรับให้เหมาะสมสำหรับความต้องการ 2 HP มาตรฐาน แต่ซีรีส์ ESM13E-200-250 ให้เอาต์พุต 3 HP สำหรับโหลดทางกลที่ต้องการมากขึ้น
คำถามที่พบบ่อย
1.ระยะเวลารอสินค้ามาตรฐานสำหรับ ABB ESM13E-132-152-T1B0A00 คือเท่าใด และขณะนี้มีอยู่ในสต็อกหรือไม่?
สินค้ามีในสต็อกจะจัดส่งภายใน 2 ถึง 3 วันทำการหลังจากการยืนยันการชำระเงิน คำสั่งซื้อจำนวนมากเกิน 5 หน่วยมีระยะเวลารอสินค้ามาตรฐาน 2 ถึง 3 สัปดาห์ ขึ้นอยู่กับการจัดสรรการผลิตของโรงงาน สามารถยืนยันความพร้อมใช้งานของคลังสินค้าแบบเรียลไทม์กับทีมขายของเราก่อนทำการสั่งซื้ออย่างเป็นทางการ
2.ESM13E-132-152-T1B0A00 มีการรับประกันหรือไม่ และครอบคลุมอะไรบ้าง?
ทุกหน่วยมาพร้อมกับการรับประกันแบบจำกัด 12 เดือนมาตรฐาน ซึ่งครอบคลุมข้อบกพร่องในการผลิต ความล้มเหลวของฉนวนไฟฟ้า และความผิดปกติของสัญญาณเอ็นโค้ดเดอร์ภายใต้สภาวะการทำงานที่กำหนด นับจากวันที่จัดส่ง มอเตอร์ทุกตัวผ่านการทดสอบวินิจฉัยอย่างเข้มงวดก่อนการบรรจุเพื่อการส่งออก เพื่อให้มั่นใจว่าปฏิบัติตามข้อกำหนดในการทำงานเต็มรูปแบบ
3.มอเตอร์เซอร์โว 2 HP นี้ราคาเท่าไหร่?
ราคาตลาดสำหรับมอเตอร์นี้โดยทั่วไปอยู่ระหว่าง 2,400 ถึง 4,400 ดอลลาร์สหรัฐ ขึ้นอยู่กับปริมาณการสั่งซื้อ การจัดสรรของโรงงาน และเงื่อนไขการขนส่งระหว่างประเทศ สำหรับใบเสนอราคาอย่างเป็นทางการที่มีส่วนลดตามปริมาณที่ปรับแต่งได้ โปรดติดต่อ Beijing Zhongping Technology โดยตรงพร้อมกับข้อกำหนดโครงการของคุณ
4.มีบริการสนับสนุนทางเทคนิคใดบ้างสำหรับการติดตั้งและการรวมระบบไดรฟ์?
เราจัดเตรียมเอกสารทางเทคนิคที่ครอบคลุมพร้อมกับทุกคำสั่งซื้อ รวมถึงไดอะแกรมพินเอาต์ที่สมบูรณ์ พารามิเตอร์มอเตอร์ และคู่มือการกำหนดค่าเริ่มต้นไดรฟ์ ทีมวิศวกรของเรายังให้ความช่วยเหลือทางเทคนิคระยะไกลเพื่อตรวจสอบการทำงานร่วมกันของการป้อนกลับของเอ็นโค้ดเดอร์และแก้ไขปัญหาการแมปพารามิเตอร์ในระหว่างการตั้งค่า
5.ลำดับการทำงานของเบรกจับยึด DC 24V ควรตั้งเวลาสัมพันธ์กับแรงบิดของไดรฟ์อย่างไร?
เซอร์โวดิรฟ์ฟ์ต้องใช้แรงบิดมอเตอร์ก่อนที่จะปล่อยเบรกจับยึดแบบอิเล็กโทร-แมคคานิค DC 24V (โดยปกติจะมีการหน่วงเวลา 50 มิลลิวินาทีถึง 100 มิลลิวินาที) การปล่อยเบรกก่อนที่จะมีการสร้างแรงบิดจะทำให้โหลดที่เกิดจากแรงโน้มถ่วงลื่นไถลบนแกนแนวตั้ง ในขณะที่การหน่วงเวลาปล่อยเบรกในระหว่างการเคลื่อนไหวจะทำให้เกิดการสึกหรอของผ้าเบรกก่อนเวลาอันควรและการตัดไฟเกินของไดรฟ์
6.อุปกรณ์ป้อนกลับประเภทใดที่รวมอยู่ใน ESM13E-132-152-T1B0A00?
หน่วยนี้มีโรตารี่เอ็นโค้ดเดอร์แบบออปติคัลความละเอียดสูงที่ออกแบบมาเพื่อการควบคุมความเร็วและการวางตำแหน่งที่แม่นยำในเครื่องจักรอัตโนมัติ เอ็นโค้ดเดอร์ส่งสัญญาณที่ทนทานต่อสัญญาณรบกวนแบบดิฟเฟอเรนเชียลโดยตรงไปยังการ์ดป้อนกลับของไดรฟ์เพื่อการวางตำแหน่งที่แม่นยำสูง
7.โหลดแนวรัศมีและแนวแกนสูงสุดที่อนุญาตสำหรับแอปพลิเคชันที่ขับเคลื่อนด้วยสายพานคือเท่าใด?
เพลาขนาดเฟรม 130 มม. ได้รับการออกแบบมาเพื่อรองรับโหลดแนวรัศมีสูงสุด 450 N และโหลดแนวแกนสูงสุด 150 N ที่จุดกึ่งกลางของส่วนขยายเพลา เมื่อเชื่อมต่อสายพานไทม์มิ่งหรือพูลเลย์ ผู้ติดตั้งต้องตรวจสอบความตึงของสายพานด้วยเกจเพื่อป้องกันการสึกหรอของตลับลูกปืนด้านหน้ามากเกินไปและความล้มเหลวของซีลก่อนเวลาอันควร
8.อัตรากำลัง 2 HP แปลงเป็นความจุทางไฟฟ้าสำหรับการกำหนดขนาดเซอร์โวดิรฟ์ฟ์อย่างไร?
พิกัดทางกล 2 HP สอดคล้องกับเอาต์พุตทางไฟฟ้าต่อเนื่องประมาณ 1.5 กิโลวัตต์ ซึ่งต้องการขั้นไดรฟ์เซอร์โวพิกัด 1.5 กิโลวัตต์/220V ที่ตรงกัน ผู้ออกแบบระบบต้องตรวจสอบให้แน่ใจว่าพิกัดกระแสต่อเนื่องของไดรฟ์มีค่าเท่ากับหรือสูงกว่ากระแสที่ระบุบนแผ่นป้ายของมอเตอร์
9.มีขั้วต่อสายไฟและเอ็นโค้ดเดอร์ที่เข้าคู่กันมาพร้อมกับมอเตอร์หรือไม่?
มอเตอร์จะมาพร้อมกับซ็อกเก็ตขั้วต่อวงกลม IP65 ในตัว ในขณะที่สายรัดปลั๊กที่เข้าคู่กันจะสั่งซื้อแยกต่างหากตามความยาวเครื่องจักรที่ต้องการ ชุดสายเคเบิลต่อขยายที่ประกอบสำเร็จแล้วสามารถรวมกับการสั่งซื้อมอเตอร์ได้ตามคำขอ
10.ผู้ซื้อจะตรวจสอบได้อย่างไรว่ามอเตอร์ 2 HP ที่ได้รับเป็นของแท้และยังไม่ได้ใช้งาน?
ยูนิตของแท้มีแผ่นป้ายสลักด้วยเลเซอร์ รหัสแบทช์ที่ตรวจสอบย้อนกลับได้ และซีลจากโรงงานที่ไม่ถูกดัดแปลงบนกล่องบรรจุภัณฑ์เดิม การตรวจสอบด้วยสายตาก่อนการติดตั้งควรแสดงให้เห็นถึงลิ่มเพลาที่ไม่มีรอยเปื้อนและพื้นผิวหน้าแปลนติดตั้งที่ไร้ตำหนิโดยไม่มีรอยการติดตั้งโบลต์
