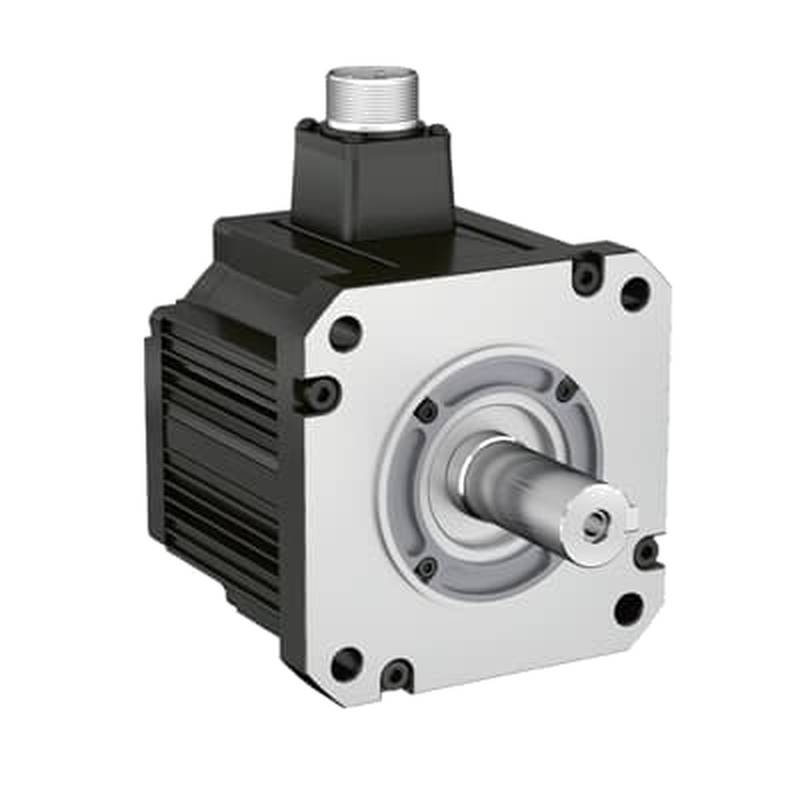

ABB ESM18E-752-154-T1B0A00 เป็นเซอร์โวมอเตอร์ประสิทธิภาพสูงขนาด 10 แรงม้า (hp) ที่ออกแบบมาสำหรับระบบควบคุมการเคลื่อนที่ทางอุตสาหกรรมที่ต้องการแรงบิดสูงที่ความเร็วรอบต่ำ หน่วยเฉพาะนี้ทำหน้าที่เป็นส่วนประกอบขับเคลื่อนที่แม่นยำในเครื่องจักรอัตโนมัติ ช่วยให้สามารถวางตำแหน่งได้อย่างแม่นยำในการกัดงาน CNC, หุ่นยนต์ และเครื่องทอผ้าอุตสาหกรรม ด้วยการส่งมอบกำลัง出力ที่เสถียรภายใต้สภาวะโหลดที่แปรผัน จึงช่วยให้มั่นใจได้ถึงการประสานกระบวนการที่สม่ำเสมอสำหรับสภาพแวดล้อมการผลิตที่มีความต้องการสูง วิศวกรซ่อมบำรุงมักระบุเลือกรุ่นนี้เนื่องจากโครงสร้างที่ทนทานและความน่าเชื่อถือในการทำงานรอบสูง ซึ่งการรักษาโปรไฟล์เซอร์โวมอเตอร์ที่มีแรงบิดสูงและรอบต่ำเป็นสิ่งจำเป็นสำหรับความสมบูรณ์ทางกล
ประเภทผลิตภัณฑ์และการจัดหมวดหมู่ตำแหน่ง
หน่วยนี้แสดงถึงเซอร์โวมอเตอร์แบบซิงโครนัสไร้แปรงถ่าน (AC brushless synchronous servo motors) ระดับเฉพาะทางที่ออกแบบมาสำหรับการจัดการโหลดความเฉื่อยสูง ซึ่งแตกต่างจากมอเตอร์เหนี่ยวนำทั่วไป ส่วนประกอบนี้รวมเอาลูปป้อนกลับของตัวเข้ารหัส (encoder feedback loop) เพื่อให้การควบคุมแบบปิด (closed-loop control) เหนือพารามิเตอร์ตำแหน่ง ความเร็ว และแรงบิด โดยจัดอยู่ในหมวดหมู่ของตัวกระตุ้นความแม่นยำระดับอุตสาหกรรม ซึ่งทำหน้าที่เป็นแหล่งพลังงานจลน์หลักในสายการประกอบอัตโนมัติ
จากการจัดหมวดหมู่นี้ ซีรีส์ ESM ได้รับการปรับแต่งสำหรับสภาพแวดล้อมที่กระปุกเกียร์แบบดั้งเดิมอาจทำให้เกิดฟันเฟือง (backlash) หรือความไม่มีประสิทธิภาพทางกล ฮาร์ดแวร์ใช้แม่เหล็กหายากเกรดสูงเพื่อรักษาแรงบิดสูงสุดในขณะที่ทำงานในช่วงความเร็วรอบต่ำ ด้วยเหตุนี้ จึงถูกจัดประเภทเป็นเซอร์โวสำหรับงานหนัก (heavy-duty) ซึ่งแตกต่างจากมอเตอร์อัตโนมัติที่มีน้ำหนักเบาที่ใช้ในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคหรือเครื่องใช้ในสำนักงาน
ข้อมูลจำเพาะทางเทคนิค
รุ่น: ESM18E-752-154-T1B0A00
กำลังขับ: 10 แรงม้า (HP)
ช่วงความเร็วที่กำหนด: ปรับให้เหมาะสมสำหรับรอบต่ำ (Low-RPM)
อินเทอร์เฟซการควบคุม: ดิจิตอลฟีดแบ็ค (Digital Feedback)
วิธีการระบายความร้อน: ระบายความร้อนด้วยพัดลม/การพาความร้อนตามธรรมชาติ
รูปแบบการติดตั้ง: ติดตั้งแบบหน้าแปลน (Flange mount)
ระดับฉนวน: F
ระดับการป้องกัน: IP54
น้ำหนัก: 42.5 กิโลกรัม
โปรโตคอลการสื่อสาร: อินเทอร์เฟซตัวเข้ารหัสมาตรฐาน (Standard Encoder Interface)
แรงดันไฟฟ้า: 400-480 V AC
จุดเด่นทางเทคนิค
ESM18E-752-154-T1B0A00 มีวงจรแม่เหล็กไฟฟ้าที่ปรับให้เหมาะสมซึ่งช่วยลดการสูญเสียความร้อนในระหว่างการส่งออกแรงบิดสูง โดยการรวมความหนาแน่นของฟลักซ์แม่เหล็ก มอเตอร์จึงสามารถบรรลุแรงบิดคงที่ (holding torque) ที่เหนือกว่าโดยไม่ต้องใช้ระบบระบายความร้อนแบบแอคทีฟในสภาพแวดล้อมที่มีอุณหภูมิสูงถึง 40°C
นอกจากนี้ การรวมตัวเข้ารหัสป้อนกลับความละเอียดสูงยังช่วยให้มอเตอร์รักษาความเสถียรในระหว่างการเปลี่ยนโหลดชั่วคราว สถาปัตยกรรมนี้ช่วยลดเวลาในการเข้าที่ (settling time) ได้อย่างมาก ซึ่งมีความสำคัญอย่างยิ่งสำหรับงานกัดที่แม่นยำ ยิ่งไปกว่านั้น การออกแบบเพลาที่ทนทานยังรองรับแรงในแนวรัศมีและแนวแกนที่มีอยู่ในระบบส่งกำลังอุตสาหกรรมสำหรับงานหนัก
สถานการณ์การใช้งาน
การตัดเฉือน CNC ที่มีความแม่นยำ: มอเตอร์รักษาความเร็วคงที่ในระหว่างกระบวนการตัดลึก ลดความขรุขระของพื้นผิวประมาณ 15% เมื่อเทียบกับมอเตอร์เหนี่ยวนำมาตรฐาน สายการผลิตแบบรีดขึ้นรูปอุตสาหกรรม: ด้วยการให้แรงบิดที่สม่ำเสมอที่รอบต่ำ จึงช่วยให้มั่นใจได้ถึงปริมาณวัสดุที่สม่ำเสมอและลดความเครียดทางโครงสร้างบนชุดสกรูเครื่องรีด การทำงานของหุ่นยนต์สำหรับงานหนัก: ความหนาแน่นของแรงบิดสูงช่วยให้การเคลื่อนที่ของน้ำหนักบรรทุกหนักเป็นไปอย่างราบรื่น ลดเวลาในรอบการทำงานลง 10% ผ่านเส้นโค้งความเร่งและความหน่วงที่ก้าวร้าวมากขึ้น
ข้อเสนอแนะในการเลือก
การใช้งานที่เหมาะสม: โต๊ะหมุนจัดทำดัชนีที่มีความแม่นยำสูง (High-precision rotary indexing tables) ที่ต้องการแรงบิดคงที่ (ความสามารถในการทำซ้ำ ±0.01 มม., รอบการทำงาน ≤70%) การใช้งานที่ไม่เหมาะสม: การใช้งานปั่นด้ายสิ่งทอความเร็วสูงเกิน 5,000 RPM เนื่องจากซีรีส์รอบต่ำเฉพาะนี้มีความเสี่ยงที่จะเกิดความร้อนสูงเกินไปเนื่องจากการสูญเสียในเหล็กที่เกินขีดจำกัดที่กำหนด การเปรียบเทียบ: เมื่อเปรียบเทียบกับซีรีส์ ESM18E-900 ที่เกี่ยวข้อง รุ่นนี้ให้แรงบิดขณะหยุดนิ่ง (stall torque) มากกว่า 20% สำหรับการใช้งานที่ต้องการการจัดการโหลดคงที่สูง ในขณะที่ซีรีส์ 900 ได้รับการปรับให้เหมาะสมสำหรับช่วงความเร็วไดนามิกที่สูงกว่า
คำถามที่พบบ่อย (FAQ)
1. ระยะเวลาดำเนินการทั่วไปและความพร้อมในสต็อกสำหรับ ESM18E-752-154-T1B0A00 คือเท่าไร?
หน่วยที่มีในสต็อกจะถูกจัดส่งภายใน 3 วันทำการหลังจากการตรวจสอบการชำระเงิน ในขณะที่คำสั่งซื้อจำนวนมากเกิน 10 หน่วยจะมีระยะเวลาดำเนินการมาตรฐานจากโรงงานอยู่ที่ 4 ถึง 6 สัปดาห์ คำขอเร่งด่วนสำหรับเครื่องจักรที่หยุดทำงานสามารถจัดลำดับความสำคัญสำหรับการขนส่งทางอากาศแบบด่วนได้เมื่อมีการยืนยัน
2. มอเตอร์นี้สามารถติดตั้งในทิศทางการติดตั้งเพลาทั้งแนวนอนและแนวตั้งได้หรือไม่?
ได้ รองรับทั้งการติดตั้งในแนวตั้งและแนวนอน แต่การใช้งานในแนวตั้งต้องใช้เบรกจับยึด B0 ในตัว เพื่อป้องกันไม่ให้แกนตกเนื่องจากแรงโน้มถ่วงเมื่อปิดเครื่อง ตรวจสอบให้แน่ใจว่าหน้าแปลนติดตั้งได้รับการจัดตำแหน่งอย่างแม่นยำเพื่อป้องกันความเครียดของลูกปืนในแนวรัศมีที่ไม่สม่ำเสมอในการติดตั้งแนวตั้ง
3. เซอร์โวมอเตอร์ขนาด 10 แรงม้านี้มีราคาเท่าไร?
ราคาต่อหน่วยมักจะอยู่ที่ 5,400 ถึง 9,900 ดอลลาร์สหรัฐ ขึ้นอยู่กับปริมาณการสั่งซื้อ สภาวะตลาดโลก และเงื่อนไขการจัดส่งระหว่างประเทศ เราเสนอส่วนลดราคาตามปริมาณสำหรับโครงการจัดซื้อทางอุตสาหกรรมที่ต้องการหลายหน่วย
4. การรับประกันมาตรฐาน 12 เดือนสำหรับหน่วยนี้ครอบคลุมอะไรบ้าง?
การรับประกัน 12 เดือนครอบคลุมข้อบกพร่องทางไฟฟ้าและทางกลภายในทั้งหมดภายใต้สภาวะการทำงานปกติที่กำหนด เริ่มตั้งแต่วันที่จัดส่ง หากเกิดความล้มเหลวในการทำงาน การส่งหมายเลขซีเรียลของหน่วยและรหัสข้อผิดพลาดในการวินิจฉัยจะเริ่มต้นการเรียกร้องการเปลี่ยนหรือซ่อมแซมอย่างรวดเร็ว
5. มอเตอร์นี้สามารถทำงานร่วมกับเซอร์โวไดรฟ์ของบุคคลที่สามได้หรือไม่?
ได้ สามารถทำงานร่วมกับเซอร์โวไดรฟ์อุตสาหกรรมของบุคคลที่สามได้อย่างสมบูรณ์ที่รองรับโปรโตคอลฟีดแบ็คของซีรีส์ ESM และตรงกับขั้นตอนกำลังเอาต์พุต 220V AC ทีมสนับสนุนด้านเทคนิคของเราจัดเตรียมเอกสารข้อมูลการจับคู่พารามิเตอร์มอเตอร์เมื่อมีการร้องขอเพื่อช่วยในการกำหนดค่าไดรฟ์ที่ไม่ใช่ ABB
6. มอเตอร์แรงบิดสูงรอบต่ำนี้ต้องการพัดลมระบายความร้อนด้วยอากาศบังคับจากภายนอกระหว่างการทำงานต่อเนื่องหรือไม่?
ไม่จำเป็นต้องใช้พัดลมระบายอากาศบังคับภายนอกภายใต้การทำงานต่อเนื่องมาตรฐาน S1 ตราบใดที่อุณหภูมิแวดล้อมยังคงต่ำกว่า 40°C และมอเตอร์ติดตั้งอยู่กับโครงโลหะที่ช่วยระบายความร้อน หากใช้งานในตู้ปิดที่แรงบิดต่อเนื่องเต็มที่ แนะนำให้ตรวจสอบอุณหภูมิพื้นผิวตัวเรือน
7. มอเตอร์ 10 HP ที่หนักนี้ถูกบรรจุอย่างไรเพื่อป้องกันความเสียหายจากการขนส่งระหว่างการขนส่งระหว่างประเทศ?
หน่วยเฟรม ESM18 ทุกหน่วยจะถูกยึดไว้ภายในลังไม้สำหรับงานหนักที่ดูดซับแรงกระแทกพร้อมแผ่นโฟมสั่งทำพิเศษและห่อหุ้มด้วยชั้นป้องกันการกัดกร่อน บรรจุภัณฑ์เกรดส่งออกนี้ช่วยปกป้องโรเตอร์หนัก หน้าแปลนความแม่นยำ และปลายเพลาจากความเสียหายจากการกระแทกในระหว่างการขนส่งทางอากาศหรือทางทะเลทางไกล
8. เบรกจับยึด B0 ในตัวต้องการแหล่งจ่ายไฟเสริม 24V DC อิสระหรือไม่?
ใช่ เบรกจับยึดระบบเครื่องกลไฟฟ้าในตัวต้องการแหล่งพลังงาน 24V DC (±10%) โดยเฉพาะ ซึ่งใช้กระแสไฟประมาณ 1.5A เพื่อปลดล็อกในระหว่างการทำงาน แหล่งจ่ายไฟเบรกต้องถูกเชื่อมต่อ (interlocked) กับลำดับการทำงานของเซอร์โวไดรฟ์เพื่อให้แน่ใจว่าเบรกจะคลายออกก่อนที่จะใช้แรงบิดของมอเตอร์
9. ตัวแปรการพันขดลวด T1 นี้สามารถทำงานโดยตรงกับแหล่งจ่ายไฟอุตสาหกรรมสามเฟส 380V/480V ได้หรือไม่?
ไม่ได้ การกำหนดขดลวด T1 ระบุอินพุตพลังงานไดรฟ์ 220V AC และไม่สามารถเชื่อมต่อโดยตรงกับเอาต์พุตอินเวอร์เตอร์ 400V/480V การเชื่อมต่อมอเตอร์ที่พันขดลวดแบบ T1 เข้ากับเอาต์พุตไดรฟ์ 400V จะทำให้ฉนวนขดลวดเสียหายและเกิดความเสียหายจากความร้อนอย่างรุนแรง
10. มีเอกสารอะไรบ้างที่ให้ไว้เพื่อยืนยันว่ามอเตอร์ที่จัดส่งนั้นเป็นของแท้และเป็นของใหม่?
การจัดส่งแต่ละครั้งรวมถึงใบรับรองการตรวจสอบจากโรงงานอย่างเป็นทางการ ป้ายหมายเลขซีเรียลที่ตรงกันบนบรรจุภัณฑ์ที่ปิดผนึกจากโรงงาน และเอกสารการส่งออกเชิงพาณิชย์ ผู้ซื้อสามารถตรวจสอบความถูกต้องของผลิตภัณฑ์ได้โดยการเปรียบเทียบหมายเลขซีเรียลเฉพาะกับฐานข้อมูลการติดตามทั่วโลกของผู้ผลิตโดยตรง
