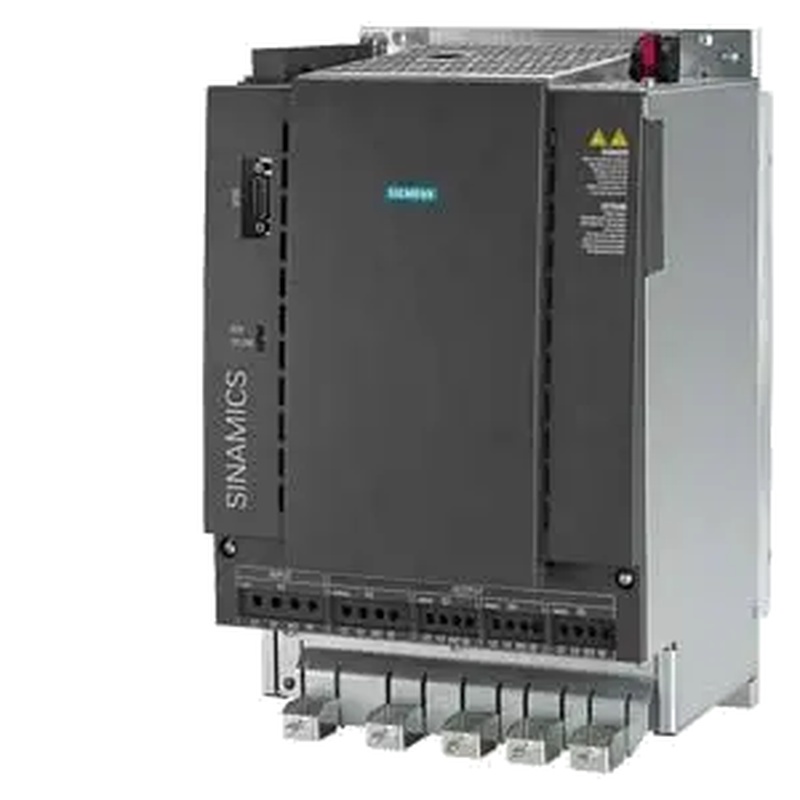

SIEMENS 6SL3111-3VE21-6FC1 โมดูลพลังงานขับเคลื่อนหลายแกน SINAMICS S120 COMBI, 16kW

ซีเมนส์ 6SL3111-3VE21-6FC1 เป็นโมดูลขับเคลื่อนหลายแกนที่ซับซ้อน ที่กําหนดประสิทธิภาพพื้นที่และความหนาแน่นของประสิทธิภาพในการอัตโนมัติอุตสาหกรรมใหม่ ที่รู้จักกันในนาม SINAMICS S120 COMBI B11 Power Module หน่วยนี้รวมการควบคุมแกนมอเตอร์สูงสุดสามแกนเป็นแชสซีเดียวที่บูรณาการสูง ออกแบบมาสําหรับแอพพลิเคชันที่ต้องการการเคลื่อนไหวแบบซิงโครไนซ์และการตอบสนองไดนามิกพรีเมี่ยม มันให้พลังงานออกทั้งหมด 16 กิโลวัตต์จากแหล่งจ โดยการรวมขั้นตอนอินเวอร์เตอร์สําหรับแกนหนึ่ง 18 A และสอง 9 A ด้วยเครื่องอิเล็กทรอนิกส์ที่ใช้ร่วมกันและควบคุม โมดูลนี้ขจัดความต้องการของไดรฟ์แยกต่างๆ หลายตัว ให้กับผู้สร้างเครื่องจักรโซลู

1. ภาพรวมของผลิตภัณฑ์และสถาปัตยกรรมระบบ

6SL3111-3VE21-6FC1 เป็นพื้นฐานของระบบควบคุมการเคลื่อนไหว SINAMICS S120 ที่ออกแบบภายใต้ปรัชญา "โครงสร้างพื้นฐานร่วมกัน" ไม่เหมือนตู้ที่สร้างขึ้นด้วยหน่วยโมดูลพลังงานแต่ละตัวข้างกัน โมดูล COMBI นี้รวมอิเล็กทรอนิกส์พลังงาน, อ่างความร้อน, และอินเตอร์เฟซระบบสําหรับสามแกนเป็นเ มันทำงานตามหลักการบัส DC ทั่วไปของ SINAMICS ที่ต้องการโมดูล Active Line Module (ALM), โมดูล Smart Line Module (SLM) หรือโมดูล Basic Line Module (BLM) เพื่อให้มีการจ่ายไฟ 600 V DC ที่ควบคุม ข้อมูลฉลาดสําหรับทั้งสามแกนจะได้รับการจัดหาโดยหน่วยควบคุม Siemens ที่แยกต่างหากเดียว (เช่น CU320-2) ซึ่งสื่อสารกับโมดูลผ่านอินเตอร์เฟส DRIVE-CLiQ สําหรับการจัดพารามิ สถาปัตยกรรมนี้เหมาะสมสําหรับเครื่องจักรที่ซับซ้อนที่มีแกนขนาดเล็กถึงกลางหลายแกน เช่น เครื่องเปลี่ยนเครื่องมือหุ่นยนต์, หัวหลายฟังก์ชั่นหรือระบ

2. ข้อมูลจำเพาะทางเทคนิคและโปรไฟล์ประสิทธิภาพ

โมดูลถูกกําหนดโดยการตั้งค่าผลิตหลายแกนและลักษณะไฟฟ้าที่แข็งแกร่ง มันยอมรับการเข้าสามเฟสมาตรฐานของ 400 V AC, 50/60 Hz คุณสมบัติที่กําหนดคือการออกแบบผลิตสาม: แกนหลักหนึ่งที่มีกระแสผลิตที่ได้รับการจัดอันดับ 18 A และแกนสองแกนแต่ละแกนที่ได้รับการจัดอันดับ 9 A. นี้ช่วยให้มีการกระจายพลังงานที่ยืดหยุ่นที่สมบูรณ์แบบสำหรับการขับเคลื่อนแกนหลัก ( พลังงานผลิตทั้งหมดอย่างต่อเนื่องคือ 16 กิโลวัตต์ โมดูลใช้ระบบระบายความร้อนด้วยอากาศภายนอกที่ก้าวหน้าซึ่งอากาศถูกบังคับผ่านเครื่องจัดความร้อนขนาดใหญ่ท การออกแบบการทำความเย็นที่มีประสิทธิภาพนี้เป็นสิ่งสําคัญสําหรับการรักษาประสิทธิภาพและความน่าเชื่อถือใต้ภาระความร้อนรวมของอินเวอร์เตอร สิ่งที่สําคัญคือ โมดูลถูกออกแบบมาเพื่อสนับสนุนฟังก์ชั่น Safety Integrated ที่ครอบคลุมของ Siemens ที่ทําให้สามารถดําเนินการโปรโตคอลความปลอดภัยเช่น Safe Torque Off ((STO) หรือ Safe Stop 1 ((SS1) โดยตรงบนแต

3. คุณสมบัติการออกแบบหลักและข้อดีทางวิศวกรรม

วิศวกรรมของโมดูลพลังงาน COMBI B11 มุ่งเน้นการบูรณาการ ความน่าเชื่อถือ และการปรับปรุงประสิทธิภาพ

ความหนาแน่นสูงการบูรณาการหลายแกน: นวัตกรรมที่สําคัญที่สุดคือการบูรณาการทางกายภาพและไฟฟ้าของสามช่องขับเคลื่อนที่สมบูรณ์ นี่ลดรอยท้องทั้งหมดในตู้ควบคุมมากกว่า 50% เมื่อเทียบกับโมดูลขนาดหนังสือที่แยกต่างกันสามตัว นอกจากนี้ยังลดสายเคเบิลภายใน จุดเชื่อมต่อ และฮาร์ดแวร์การติดตั้ง นําไปสู่การสร้างระบบที่สะอาดและน่าเชื่อถือได้มากขึ้น

ระบบระบายความร้อนร่วมกันที่ได้รับการปรับปรุง: เครื่องทำความร้อนขนาดใหญ่เดียวที่มีระบบระบายความร้อนด้วยอากาศภายนอกบังคับถูกออกแบบอย่างรอบคอบสําห การจัดการความร้อนร่วมกันนี้มักจะมีประสิทธิภาพมากกว่าการทำความเย็นสามหน่วยอิสระเนื่องจากมันทำให้พื้นผิวแลกเปลี่ยนความร้อนที่ใหญ่กว่าและมีประสิทธิ การออกแบบนี้รับประกันการทํางานที่มั่นคง แม้ว่าทั้งสามแกนอยู่ภายใต้ภาระพร้อมกัน

การควบคุมแบบรวมและการวินิจฉัยที่ก้าวหน้า: แม้จะมีอินเวอร์เตอร์สามตัว แต่โมดูลจะแสดงเป็นโหมดเดียวบนเครือข่าย DRIVE-CLiQ นี้จะช่วยเพิ่มความง่ายต่อโทโพโลยีและการตั้งค่าระบบในซอฟต์แ วิศวกรสามารถปรับพารามิเตอร์แกนสามแกนจากอินเตอร์เฟสเดียวและข้อมูลการวินิจฉัยสําหรับโมดูลทั้งหมด - รวมถึงอุณหภูมิกระแสและความผิดพลาด - ถูกรวมและสามารถเข้าถึงได้

การบูรณาการความปลอดภัยในตัว: ความปลอดภัยไม่ใช่เครื่องเสริม แต่เป็นความสามารถพื้นฐาน ฮาร์ดแวร์ของโมดูลพร้อมที่จะดําเนินการด้านความปลอดภัยที่สั่งโดยหน่วยควบคุม วิธีการรวมนี้ช่วยลดความจําเป็นต้องมีรีเลยความปลอดภัยภายนอกสําหรับฟังก์ชั่นพื้นฐานบนแต่ละแกน ลดจํานวนส่วนประกอบ ความซับซ้อนของการเชื่อมต่

4. สถานการณ์การใช้งานและข้อเสนอค่าการดำเนินงาน

โมดูล COMBI ของ Siemens 6SL3111-3VE21-6FC1 ให้คุณค่าสูงสุดในบริบทอัตโนมัติที่มีประสิทธิภาพสูง

เครื่องจักรขนาดกะทัดรัดที่มีแกนที่ประสานงานหลายแกน: เป็นโซลูชั่นที่เหมาะสมสําหรับ OEM ที่ออกแบบเครื่องจักรที่พื้นที่ตู้อยู่ที่พรีเมี่ยมอย่างสมบูรณ์ แต่ประสิทธิ ตัวอย่างรวมถึงเครื่องบรรจุภัณฑ์ความเร็วสูงที่มีกรางหรือป้อนปิดผนึกหลายตัว เครื่องประกอบอิเล็กทรอนิกส์ที่มีหัวเลือกและวางหลายตัว หรืออุปก

ระบบหลายแกนที่มีประสิทธิภาพด้านค่าใช้จ่าย: สําหรับการใช้งานที่ต้องการหลายแกนในช่วง 9-18 A การใช้โมดูล COMBI เดียวมักจะมีประสิทธิภาพด้านค่าใช้จ่ายมากกว่าการจัดซื้อและต การประหยัดมากกว่าค่าใช้จ่ายส่วนประกอบ รวมถึงเวลาวิศวกรรมที่ลดลง ค่าใช้จ่ายในการผลิตตู้ และแรงงานการส่งสายไฟ

ระบบที่ต้องการการซิงโครไนซ์สูง: เนื่องจากทั้งสามแกนได้รับการควบคุมจากโมดูลไดรฟ์หลายแกนแบบกายภาพเดียวกันและหน่วยควบคุมเดียวกัน นี่เป็นสิ่งสําคัญสําหรับการใช้งานเช่นการควบคุมรูปทรง ที่แกนสองหรือมากกว่าจะต้องเคลื่อนไหวในความประสานงานที่สมบูรณ์แบบเพื่อติดตามเส้นทางที่ซับซ้อน เช่นในการตั

มุมมองที่ขยาย: บทบาทกลยุทธ์ของโมดูลพลังงานรวมกันในการออกแบบระบบ

การตัดสินใจที่จะใช้โมดูลพลังงานรวมกันในหน่วยแยกต่างๆ เป็นการตัดสินใจกลยุทธ์ที่มีผลกระทบที่กว้างขวางสําหรับการออกแบบ, ประสิทธิภาพ, และค่าใช

1. การวิเคราะห์เปรียบเทียบ: โมดูล COMBI vs.Discrete Single-Axis Modules

ความเข้าใจการแลกเปลี่ยนเป็นกุญแจในการเลือกเทคโนโลยีที่เหมาะสม

โมดูลแกนเดียวแยกต่าง ๆ: ให้ความยืดหยุ่นสูงสุด แกนแต่ละแกนเป็นอิสระที่อนุญาตให้มีการจัดอันดับพลังงานผสม, สถานที่ติดตั้งที่แตกต่างกันและการเปลี่ยนแต่ละตัว วิธีนี้ดีที่สุดสําหรับระบบที่แกนแยกออกจากกันทางกายภาพหรือมีความต้องการพลังงานที่แตกต่างกันมาก

โมดูลไดรฟ์หลายแกน COMBI (รุ่นนี้): ให้ประสิทธิภาพทางพื้นที่ที่เหนือกว่าค่าใช้จ่ายทั้งหมดที่ติดตั้งต่ำและซิงโครไนซ์ที่ง่ายขึ้น มันเป็นตัวเลือกที่ดีที่สุดเมื่อหลายแกนที่มีความต้องการพลังงานที่คล้ายกันอยู่ร่วมกันและต้องทำงานร่วมกันอย่างใกล้ชิด การแลกเปลี่ยนคือการสูญเสียความยืดหยุ่นของแกนแต่ละแกน หากช่องอินเวอร์เตอร์หนึ่งล้มเหลวโมดูลทั้งหมดอาจต้องได้รับการบริการ

การเลือก: 6SL3111-3VE21-6FC1 ไม่ใช่เพียงแค่การเลือกส่วนประกอบ แต่เป็นการเลือกสถาปัตยกรรมระบบ มันผลักดันการออกแบบไปสู่การบูรณาการที่สูงขึ้น ซึ่งจ่ายเงินปันผลในขนาดที่ลดลง, ค่าใช้จ่ายและความซับซ้อน, ให้ความต้องการพลังงานแกนสอดคล้องกับการตั้งค่า 18

2.การดําเนินการและวิศวกรรมที่สำคัญ

การใช้โมดูลขั้นสูงนี้อย่างประสบความสำเร็จต้องให้ความสนใจกับรายละเอียดการบูรณาการเฉพาะ

การจัดการความร้อนและการออกแบบตู้: ในขณะที่โมดูลมีซิงค์ความร้อนแบบบูรณาการ การออกแบบความร้อนโดยรวมของตู้เป็นสิ่งสําคัญ พัดลมภายนอกต้องการเส้นทางอากาศที่เฉพาะ นักออกแบบต้องให้แน่ใจว่าอากาศดึงที่สะอาดและเย็นที่เพียงพอ และเส้นทางไอเสียที่ชัดเจนเพื่อหลีกเลี่ยงการหมุนเวียนของอากาศร้อน

หน่วยควบคุมและการตั้งค่าซอฟต์แวร์: หน่วยควบคุมซีเมนส์ที่เข้ากันได้ด้วยพลังงานประมวลผลที่เพียงพอสำหรับการจัดการกับสามแกนที่ประสาน การตั้งค่าใน SINAMICS Startdrive เกี่ยวข้องกับการตั้งค่าโมดูลเป็นชนิด "B11" และจากนั้นการตั้งค่าพารามิเตอร์แต่ละไดรฟ์สามไดรฟ์อย่างอิสระ

การบูรณาการแหล่งจ่ายไฟและความปลอดภัย: แหล่งจ่ายไฟ DC ข้างบน (โมดูลสาย) ต้องมีขนาดเพื่อส่งพลังงานสูงสุดที่ต้องการโดยทั้งสามแกนเดียวกัน การบูรณาการของฟังก์ชั่น Safety Integrated ต้องวางแผนตั้งแต่เริ่มต้น โดยมีสัญญาณความปลอดภัยที่เชื่อมต่อกับหน่วยควบคุมและบล็อกฟังก์ชั่นที่เกี่ยวข้องที่ตั้งค

คำถามที่ถามบ่อย (FAQ)

ข้อดีหลักของโมดูลพลังงาน COMBI เหนือโมดูลมอเตอร์ที่แยกต่างกันสามโมดูลคืออะไร?

ข้อดีที่ยิ่งใหญ่คือพื้นที่และประสิทธิภาพต้นทุน โดยการรวมช่องขับเคลื่อนสามช่องลงในที่อยู่อาศัยเดียวที่มีความร้อนร่วมกัน, อิเล็กทรอนิกส์พลังงาน, และอินเตอร์เฟซ, มันลดรอยตัวทางกายภาพในตู้ควบคุมอย่าง นี่ยังนำไปสู่การประหยัดอย่างมากในการติดตั้งฮาร์ดแวร์สายไฟตู้เวลาวิศวกรรมและจํานวนส่วนประกอบรวมลดต้นทุนทั้งหมดของระบบหลายแกน

แกนสามของโมดูลนี้สามารถควบคุมมอเตอร์ประเภทที่แตกต่างกันได้หรือไม่?

ใช่แต่ละช่องอินเวอร์เตอร์สามช่องสามารถตั้งค่าได้อย่างอิสระเพื่อควบคุมประเภทมอเตอร์ที่แตกต่างกัน ตัวอย่างเช่น แกน 18A สามารถขับเคลื่อนมอเตอร์เซอร์โวแบบซิงโครนสําหรับแกนหลัก ในขณะที่แกน 9A หนึ่งควบคุมมอเตอร์เหนี่ยวนำสําหรับลำเลียงและแกนอื่น ๆ ควบคุมมอเตอร์เชิงเส้ หน่วยควบคุม SINAMICS S120 รองรับประเภทมอเตอร์และโหมดควบคุมที่หลากหลายสําหรับแต่ละแกนแต่ละแกน

ระบบความเย็นภายนอกทำงานอย่างไรและความต้องการของมันคืออะไร?

โมดูลมีระบบความร้อนกลางที่มีอินเตอร์เฟซสําหรับหน่วยพัดลมที่ติดตั้งภายนอก พัดลมนี้บังคับให้อากาศรอบจากตู้ควบคุมผ่านครีบของซิงค์ความร้อนนําความร้อนไป ความต้องการที่สําคัญคือการให้อากาศเย็นที่เพียงพอ (ภายในช่วงอุณหภูมิรอบแวดล้อมที่กําหนดไว้) ไปยังพัดลม และอนุญาตให้อากาศร้อนที่ระบายออกจากตู้โดยไม่ต้องดึงกลับเข้าสู่วง

โมดูลนี้เหมาะสำหรับการใช้งานที่สําคัญด้านความปลอดภัยหรือไม่?

แน่นอน 6SL3111-3VE21-6FC1 ถูกออกแบบด้วยการสนับสนุนสำหรับพอร์ตโฟลิโอ Safety Integrated ของ Siemens นี่หมายความว่าฮาร์ดแวร์สามารถดําเนินการด้านความปลอดภัย เช่น Safe Torque Off ((STO) หรือ Safe Stop 1 ((SS1) บนพื้นฐานต่อแกน ฟังก์ชันเหล่านี้ถูกเปิดใช้งานโดยสัญญาณไปยังหน่วยควบคุม และถูกดําเนินการผ่านบล็อกฟังก์ชันซอฟต์แวร์ที่ได้รับการรับรอง ทําให้ระบบขับเคลื่อนสามารถมีส่วนร

จะเกิดอะไรขึ้นถ้าหนึ่งในสามแกนในโมดูลล้มเหลว?

การออกแบบแบบรวมหมายถึงความล้มเหลวของฮาร์ดแวร์อย่างรุนแรงในส่วนหนึ่งของโมดูลไฟฟ้า (เช่น ในลิงค์ DC ร่วมกันหรือแหล่งจ่ายไฟควบคุม) อาจปิดการใช้งานทั้งสามแกน อย่างไรก็ตาม โมดูลมีการวินิจฉัยที่กว้างขวางเพื่อระบุความผิดพลาดเฉพาะ สำหรับการดูแลโดยปกติโมดูล COMBI ทั้งหมดจะถูกแทนที่เป็นหน่วยเพื่อลดเวลาหยุดเครื่องจักร นี่แตกต่างกับโมดูลที่แยกต่างกัน ที่มีเพียงหน่วยที่ผิดพลาดเท่านั้นที่ต้องการเปลี่ยน เน้นความสําคัญของการชั่งน้ำหนักประโยชน์ของการรวม
