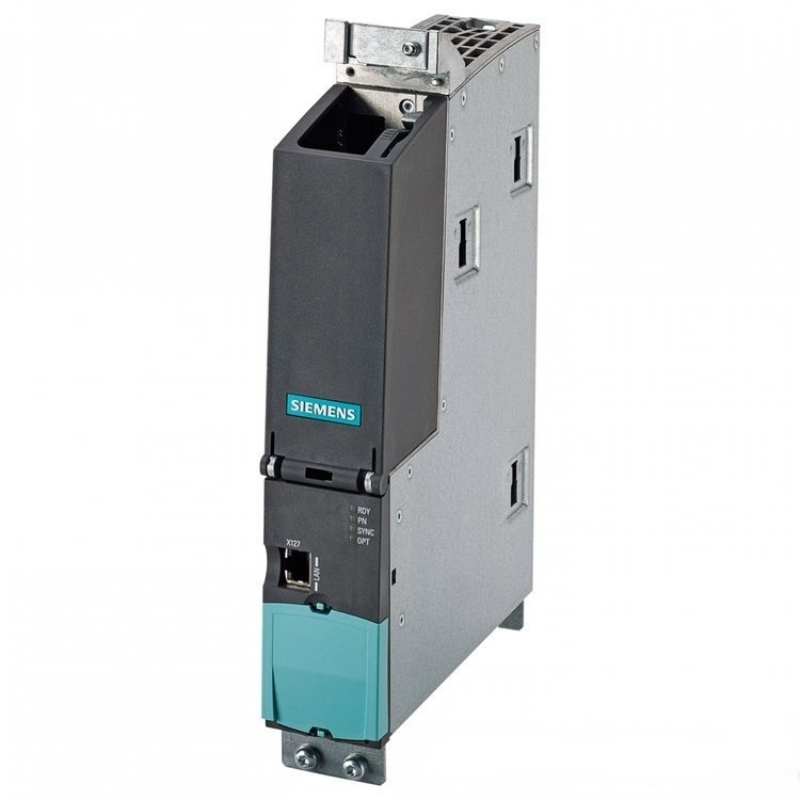

ซีเมนส์ 6SL3320-1TE32-1AA3 โมดูลมอเตอร์เดียวติดตั้งแชสซี่: โซลูชั่นการขับเคลื่อนพลังงานสูงสำหรับการใช้งานอุตสาหกรรมที่ต้องการ
ซีเมนส์ 6SL3320-1TE32-1AA3 เป็นโมดูลมอเตอร์ที่แข็งแกร่งในระบบขับเคลื่อน SINAMICS S120 ที่มีชื่อเสียง รุ่นเฉพาะนี้ถูกออกแบบเป็นมอเตอร์โมดูลเดียว ออกแบบเพื่อให้การควบคุมที่แม่นยำและมีประสิทธิภาพสําหรับมอเตอร์อุตสาหกรรมที่ต้องการสูง ด้วยกระแสออกที่มาก 210A และการสร้างแบบแชสซี มันถูกสร้างขึ้นสำหรับการใช้งานที่ความน่าเชื่อถือ ความหนาแน่นของพลังงาน และการบูรณาการอย่างราบรื่นในระบบบัส DC ทั่วไปเป็นสิ่งสํ เหมาะสำหรับงานหนักในภาคเช่นการจัดการวัสดุ, การประมวลผลโลหะ, และอัตโนมัติขนาดใหญ่, โมดูลนี้เป็นตัวอย่างของความมุ่งมั่นของ Siemens ต่อประสิทธิภาพและความทนทานในการควบคุมการเคลื่
1. ภาพรวมของผลิตภัณฑ์ แอมป์ การบูรณาการระบบ
6SL3320-1TE32-1AA3 ทํางานเป็นส่วนประกอบสำคัญในสถาปัตยกรรม "บัส DC ทั่วไป" SINAMICS S120 ในระบบนี้ หน่วยแหล่งจ่ายไฟกลาง (เช่น Basic, Smart, หรือ Active Line Module) ให้บัส DC 600 โวลต์ที่มั่นคง ซึ่งโมดูลมอเตอร์เดียวนี้ดึงพลังงานเพื่อขับเคลื่อนมอเตอร์เดียว
สถาปัตยกรรมนี้มีประสิทธิภาพสูงสําหรับระบบหลายขับเคลื่อน เนื่องจากมันทำให้สามารถจัดการพลังงานได้อย่างกลางและการฟื้นฟูพลังงานเบรกจากแกนอื่น ๆ โมดูลทํางานภายใต้การบัญชาของหน่วยควบคุมซีเมนส์ที่แยกต่างหาก (เช่น CU320-2) ซึ่งเป็นบ้านของข้อมูลควบคุมการเคลื่อนไหว การสื่อสารระหว่างหน่วยควบคุมและโมดูลมอเตอร์ได้รับความสะดวกผ่านอินเตอร์เฟส DRIVE-CLiQ ที่รวม ทําให้การตั้งค่าอัตโนมัติ, การวินิจฉัยในเวลาจริง, และการควบค
2. ข้อมูลจำเพาะทางเทคนิครายละเอียด
ตารางด้านล่างอธิบายพารามิเตอร์ทางเทคนิคหลักของโมดูล 6SL3320-1TE32-1AA3 โดยเน้นความสามารถของมันเป็นส่วนประกอบไดรฟ์พลังงานสูง:
หมายเลขบทความ 6SL3320-1TE32-1AA3
ประเภทสินค้า SINAMICS S120 โมดูลมอเตอร์เดี่ยว
ออกแบบติดตั้งแชสซี่, ระบายความร้อนด้วยอากาศภายใน
แรงดันไฟฟ้าอินพุต 600 V DC
แรงดันไฟฟ้าเอาต์พุต 3 AC 400 V
ปัจจุบันอัตราการผลิต 210 A
การสื่อสาร DRIVE-CLiQ
ฟังก์ชั่นความปลอดภัย สนับสนุนสําหรับความปลอดภัยที่ขยาย ฟังก์ชั่นบูรณาการ
น้ำหนักสุทธิ 88.000 กิโลกรัม
ประเทศกำเนิด เยอรมัน
3. คุณสมบัติหลัก & แอมป์ ข้อดีของการออกแบบ
6SL3320-1TE32-1AA3 รวมคุณสมบัติสําคัญที่ทําให้เป็นตัวเลือกที่แข็งแกร่งและฉลาดสําหรับการใช้งานไดรฟ์พลังงานสูง:
การควบคุมแกนเดียวที่มีพลังงานสูง: ในฐานะโมดูลมอเตอร์เดียวที่เฉพาะ มันให้ประสิทธิภาพที่เน้นสำหรับมอเตอร์ที่มีพลังงานสูงเดียว สิ่งนี้ช่วยเพิ่มความง่ายต่อการควบคุมโลจิกและการวินิจฉัยสําหรับแกนเฉพาะ ทําให้การใช้งานและการแก้ไขปัญหาง่ายขึ้นกว่าระบบได
การก่อสร้างแชสซีที่แข็งแกร่ง: ออกแบบมาเพื่อความทนทานและการกระจายความร้อนในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง กล่องโลหะที่แข็งแกร่งและระบบระบายความร้อนด้วยอากาศภายในที่บูรณาการจัดการกับความร้อนที่สําคัญที่เกิดจากกระแสต่อเนื่อง 210A รับประกันความมั่นคงในการ
ความปลอดภัยแบบบูรณาการ & แอมป์ การวินิจฉัย: รองรับฟังก์ชั่น "Safety Integrated" ที่ครอบคลุมของ Siemens (เช่น Safe Torque Off/STO) อินเตอร์เฟส DRIVE-CLiQ ให้การเข้าถึงข้อมูลการทำงานในเวลาจริง (กระแสออก, อุณหภูมิโมดูล, รหัสความผิดพลาด) สําหรับการบำรุงรักษาที่คาดการณ์
ประสิทธิภาพที่เหมาะสมผ่าน DRIVE-CLiQ: การเชื่อมต่อ DRIVE-CLiQ ดิจิตอลทําให้สามารถระบุโมดูลอัตโนมัติและการยอมรับพารามิเตอร์โดยหน่วยควบคุม ฟังก์ชัน "ปลั๊ก-แอนด์-เพล่น" นี้ช่วยลดเวลาในการใช้งาน และรับประกันการตั้งค่าระบบที่ดีที่สุด
4. ประสิทธิภาพ & แอมป์ ประโยชน์ของการใช้
การออกแบบที่ติดตั้งบนแชสซีของโมดูลนี้แปลเป็นคุณค่าโดยตรงสำหรับผู้สร้างเครื่องจักรและผู้ใช้สุดท้ายในอุตสาหกรรมหนัก:
พลังงานที่เหนือกว่าสำหรับภาระที่ต้องการ: ด้วยเอาท์พุต 210A มันขับเคลื่อนมอเตอร์ขนาดใหญ่สําหรับเครื่องจักรหนัก - เหมาะสำหรับขับเคลื่อนลำเลียงขนาดใหญ่, เครื่องบด, เครื่องอัดขึ้นรูป
ความน่าเชื่อถือของระบบที่เพิ่มขึ้น: การก่อสร้างประเภทแชสซีและความเย็นภายในทนต่อความเครียดไฟฟ้า / กลของการทำงานที่มีพลังงานสูงอย่างต่อเนื่อง เพิ่มเวลาการทํางานของระบบโดยรวมและล
การออกแบบระบบหลายแกนที่เรียบง่าย: ภายในระบบบัส DC ทั่วไป โมดูลมอเตอร์เดี่ยวที่มีพลังงานสูงแต่ละคนทําให้สถาปัตยกรรมที่สะอาดและสามารถขยายได้ นักออกแบบสามารถจับคู่ส่วนประกอบการขับเคลื่อนกับความต้องการพลังงานของแต่ละแกน เพื่อเพิ่มประสิทธิภาพต้นทุนและประสิทธิภาพของระบบรวม
5. มุมมองที่ขยาย: การเลือก & แอมป์ การใช้โมดูลมอเตอร์ติดตั้งแชสซีพลังงานสูง
ความเข้าใจสถานการณ์การใช้งานและโลจิกการเลือกของโมดูลมอเตอร์ติดตั้งแชสซีพลังงานสูงเป็นสิ่งสําคัญสําหรับการออกแบบระบบอัตโนมัติอุตสาหกรรม
5.1 สถานการณ์การใช้งานที่เหมาะสม
โมดูลนี้โดดเด่นในสถานการณ์อุตสาหกรรมที่ต้องการพลังงานและความแข็งแรงสูง:
การจัดการวัสดุที่ใช้งานหนัก: ควบคุมขับเคลื่อนในเครนท่าเรือ, ยกขนาดใหญ่, สายพานลำเลียงเหมืองแร่ และระบบเก็บ / คืนอัตโนมัติ (AS / RS) การใช้งานที่ต้องการแรงบิดสูงและแรงบ
อุตสาหกรรมกระบวนการ: ขับเคลื่อนมอเตอร์กระบวนการหลักในการแปรรูปโลหะ (เช่นโรงงานรีด), การผลิตปูนซีเมนต์ และการผลิตพลาสติก (เช่นเครื่องอัดขึ้นรูป, เครื่องฉีดขึ้นรูป) ที่ทํางาน
ม้านั่งทดสอบขนาดใหญ่ & แอมป์ เครื่องจําลอง: จับคู่กับโมดูลสายการฟื้นฟู (ALM / SLM) มันให้คําตอบที่มีประสิทธิภาพสําหรับไดนาโมเมตรและอุปกรณ์ทดสอบที่ต้องการการขับเคลื่อน / ฟื้นฟ
5.2 Booksize vs. โมดูลมอเตอร์ติดตั้งแชสซี
การเลือกระหว่างทั้งสองคือการตัดสินใจในการออกแบบที่พื้นฐานตามความต้องการพลังงานและความเย็น:
ลักษณะ
โมดูลมอเตอร์ขนาดหนังสือ
โมดูลมอเตอร์ติดตั้งแชสซี่ (รุ่นนี้)
ช่วงพลังงาน พลังงานต่ำถึงกลาง พลังงานสูง (โดยทั่วไปสูงกว่า ~ 90 กิโลวัตต์)
Form Factor ขนาดกะทัดรัด, มาตรฐานสำหรับการติดตั้งตู้ความหนาแน่นสูง
ระบบระบายความร้อน ขึ้นอยู่กับการไหลของอากาศระดับระบบ ระบบระบายความร้อนภายในอย่างเฉพาะ (ไม่เกี่ยวข้องกับการไหลของอากาศในตู้
วิธีการติดตั้ง ข้างกันบนรางติดตั้งภายในตู้ควบคุม ติดตั้งโดยตรงบนแชสซี่ / แผ่นหลัง (การวางแผนทางกลที่ยืดหยุ่น)
กรณีการใช้งานหลัก เพิ่มนับแกนในตู้ขนาดกะทัดรัดสําหรับการใช้พลังงานต่ำถึงกลาง การใช้พลังงานสูงที่ต้องการการก่อสร้างที่แข็งแกร่งและความร้อนที่
การเลือก: โมดูลมอเตอร์ติดตั้งแชสซีเป็นตัวเลือกโดยค่าเริ่มต้นสําหรับสถานการณ์ที่มีพลังงานสูง (≥90 กิโลวัตต์) ที่ต้องการความร้อนและความทนทาน โมดูลขนาดหนังสือเป็นที่นิยมสําหรับการเพิ่มความหนาแน่นของแกนในระบบพลังงานต่ำถึงกลาง
5.3 การพิจารณาการดําเนินการที่สำคัญ
การบูรณาการที่ประสบความสําเร็จของ 6SL3320-1TE32-1AA3 ต้องให้ความสนใจกับรายละเอียดสําคัญ:
การปรับขนาดส่วนประกอบอัพสตรีม: โมดูลสาย (BLM / SLM / ALM) ที่จัดหาบัส DC ต้องมีขนาดเพื่อจัดการกับกระแสสูงสุดรวมของโมดูลมอเตอร์ที่เชื่อมต่อทั้งหมด
เย็นและแอมป์ แอมป์ ช่องว่าง: ติดตั้งโมดูลในพื้นที่ที่มีระบายอากาศดี และปฏิบัติตามแนวทางการติดตั้งของ Siemens เพื่อช่องว่างขั้นต่ำ รักษาช่องระบายอากาศและระบายความร้อนให้สะอาดเพื่อรักษาประสิทธิภาพในการทำความเย็นและป้องกันการโหลดเกินความร้อน
หน่วยควบคุม & แอมป์ การตั้งค่า: หน่วยควบคุม Siemens ที่เข้ากันได้ (เช่น CU320-2) เป็นสิ่งที่บังคับ ตั้งค่าระบบไดรฟ์ทั้งหมดผ่านซอฟต์แวร์ SINAMICS Startdrive ของ Siemens ภายใน TIA Portal เพื่อวิศวกรรมที่ไม่มีรอยต่อ
6. คำถามที่ถามบ่อย (FAQ)
1. ข้อดีหลักของการออกแบบ Chassis Mount มากกว่าโมดูล Booksize คืออะไร?
ข้อดีสําคัญ การจัดการ ispower และการจัดการความร้อน โมดูลติดตั้งแชสซีมีขนาดใหญ่กว่าเพื่อรองรับอิเล็กทรอนิกส์ที่มีพลังงานสูงและระบบระบายความร้อนที่เฉพาะ (สำหรับ 210A ในกรณีนี้) เพื่อให้มั่นใจว โมดูลขนาดหนังสือถูกจํากัดโดยขนาดที่กะทัดรัดและความร้อนร่วมกัน
2. โมดูลมอเตอร์เดี่ยวนี้สามารถทำงานกับหน่วยควบคุม Siemens ได้หรือไม่?
มันเข้ากันได้กับหน่วยควบคุม S120 เช่น CU320-2 แต่ต้องตรวจสอบความเข้ากันและประสิทธิภาพ หน่วยควบคุมต้องการพลังงานประมวลผลที่เพียงพอเพื่อสนับสนุนฟังก์ชั่นการควบคุมที่จําเป็น โดยเฉพาะอย่างยิ่งสำหรับระบบพลัง
3. จุดบำรุงรักษาที่สำคัญสำหรับโมดูลพลังงานสูงนี้คืออะไร?
เน้นความสมบูรณ์ของระบบการระบายความร้อน: ทำความสะอาดช่องระบายอากาศและกระจายความร้อนเป็นประจําเพื่อให้แน่ใจว่าการไหลของอากาศ ตรวจสอบอุณหภูมิโมดูลและสถานะพัดลมผ่านการวินิจฉัยคอนโทรลเลอร์เพื่อการบำรุงรักษาที่คาดการณ์ ตรวจสอบความแน่นแรงของการเชื่อมต่อพลังงานสูงในระหว่างเวลาหยุดที่กำหนดไว้
4. การวินิจฉัยระบบ DRIVE-CLiQ ได้รับประโยชน์อย่างไร?
DRIVE-CLiQ ทําให้สามารถระบุโมดูลอัตโนมัติและการติดตามข้อมูลที่สําคัญในเวลาจริง (กระแสออก, อุณหภูมิ, สถานะ) การวินิจฉัยแบบกลางทำให้การแก้ไขปัญหาง่ายขึ้นและสนับสนุนการบำรุงรักษาตามสภาพ แจ้งเตือนผู้ใช้เกี่ยวกับปัญหาที่อาจเกิดขึ้นก่
5. โมดูลรองรับคุณสมบัติความปลอดภัยอะไร?
มันสนับสนุนฟังก์ชั่นบูรณาการความปลอดภัยที่ขยายขึ้นของ Siemens โดยมีคุณสมบัติหลัก Safe Torque Off (STO) STO ตัดพลังงานที่ผลิตแรงบิดให้กับมอเตอร์อย่างปลอดภัย รับประกันความปลอดภัยของบุคลากรและเครื่องจักรในระหว่างการบำรุงรักษาหรือ
