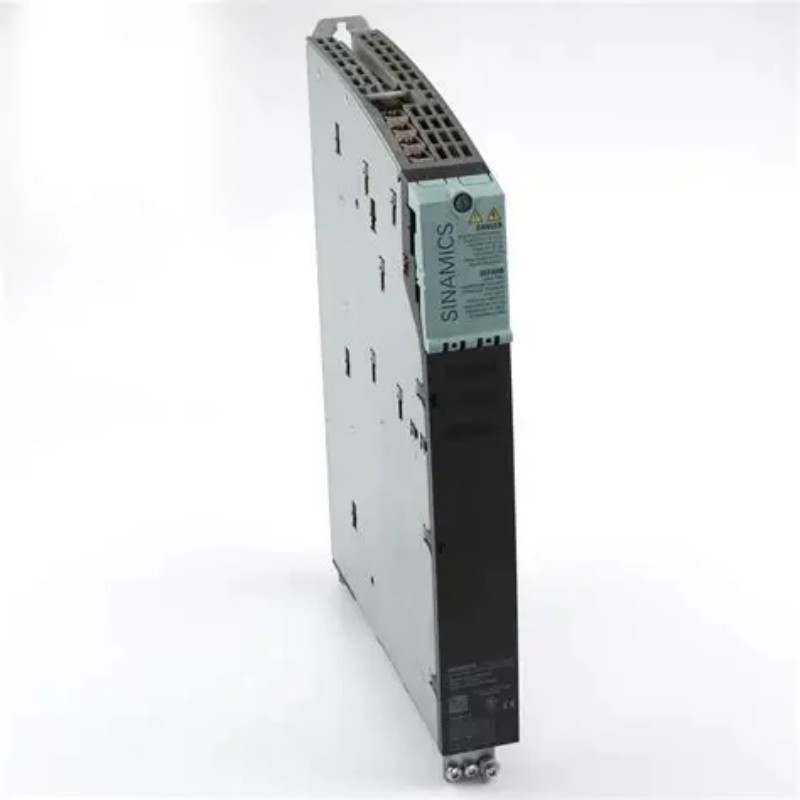

ซีเมนส์ 6SL3120-2TE13-0AA3 เป็นโมดูลมอเตอร์ขนาดหนังสือจากครอบครัวไดรฟ์ SINAMICS S120 ที่ออกแบบมาเป็นโมดูลมอเตอร์แบบ adouble เพื่อควบคุมมอเตอร์อิสระสองอย่างจากหน่วยเดียวที่กะทัดร โมดูลนี้ใช้อินพุต DC 600 โวลต์จากบัส DC ทั่วไปและปรับมันเพื่อให้การผลิต AC สามเฟส (400V, 3A ต่อแกน) เป้าหมายการออกแบบหลักของมันคือการใช้พื้นที่ตู้สูงสุดในแอพพลิเคชันหลายแกน ให้บริการทางเลือกที่น่าสนใจในการใช้โมดูลแกนเดียวที่แยกต่างกันสอง ด้วยฟังก์ชั่นความปลอดภัยแบบบูรณาการและการเชื่อมต่อ DRIVE-CLiQ มันให้คําตอบที่ซับซ้อนและตระหนักถึงพื้นที่สําหรับระบบอัตโนมัติที่ต้องการการ
1. ภาพรวมของผลิตภัณฑ์ แอมป์ การบูรณาการระบบ
โมดูลมอเตอร์คู่นี้เป็นส่วนประกอบพลังงานที่สำคัญในระบบไดรฟ์ SINAMICS S120 มันทำงานตามหลักการ "บัส DC ทั่วไป" ที่โมดูลแหล่งจ่ายไฟกลาง (เช่น Basic, Smart, หรือ Active Line Module) ให้ 600V DC และโมดูลมอเตอร์หลาย ๆ โมดูล (รวมถึงโมดูลนี้) ดึงจากบัสนี้เพื่อขับเคลื่อนมอเตอร์แต สถาปัตยกรรมนี้มีประสิทธิภาพสูงสําหรับเครื่องจักรที่มีหลายแกน
โมดูลตัวเองทํางานเป็นอินเวอร์เตอร์ที่มีประสิทธิภาพ แต่พึ่งพาหน่วยควบคุม Siemens ที่แยกต่างหาก (เช่น CU320-2) สําหรับความฉลาด หน่วยควบคุมดำเนินงานควบคุมการเคลื่อนไหว และสื่อสารกับโมดูลมอเตอร์ผ่านอินเตอร์เฟส DRIVE-CLiQ ที่รวม ทําให้การตั้งค่าอัตโนมัติ การควบคุมที่แม่นยำ และก
หมายเหตุสําคัญ: 6SL3120-2TE13-0AA3 ได้ถึงสิ้นสุดการผลิต ซีเมนส์กำหนด6SL3120-2TE13-0AA4 เป็นผู้สืบ继承กโดยตรง และการแทนนี้ควรระบุสําหรับโครงการใหม่ทั้งหมด
2. ข้อมูลจำเพาะทางเทคนิครายละเอียด
ตารางด้านล่างอธิบายพารามิเตอร์ทางเทคนิคหลักของโมดูล 6SL3120-2TE13-0AA3:
พารามิเตอร์
ข้อมูลจำเพาะ
หมายเลขบทความ 6SL3120-2TE13-0AA3
ประเภทสินค้า SINAMICS S120 โมดูลมอเตอร์คู่
ออกแบบขนาดหนังสือ, ระบายความร้อนด้วยอากาศภายใน
แรงดันไฟฟ้าอินพุต 600 V DC
แรงดันไฟฟ้าเอาต์พุต 3 AC 400 V
ปัจจุบันอัตราการผลิต 3 A / 3 A (ต่อแกน)
สถานะโมดูล ผลิตภัณฑ์หยุด; ผู้สืบทอดคือ 6SL3120-2TE13-0AA4
การสื่อสาร DRIVE-CLiQ
ฟังก์ชั่นความปลอดภัย สนับสนุนสําหรับความปลอดภัยที่ขยาย ฟังก์ชั่นบูรณาการ
รูปแบบชีพจรที่ได้รับการปรับปรุง
3. คุณสมบัติหลัก & แอมป์ ข้อดีของการออกแบบ
6SL3120-2TE13-0AA3 รวมคุณสมบัติที่ทำให้มันเป็นทางเลือกที่แข็งแกร่งและฉลาดสําหรับการใช้งานไดรฟ์:
การควบคุมแกนสองในหน่วยเดียว: ความสามารถในการควบคุมมอเตอร์สองเครื่องอย่างอิสระเป็นคุณสมบัติที่โดดเด่นของมัน การออกแบบนี้ช่วยลดพื้นที่ติดตั้งและฮาร์ดแวร์ที่จําเป็น ~ 50% เมื่อเทียบกับโมดูลแกนเดียวสอง ทําให้ตู้ควบคุมที่กะทัดรัดและมีประสิทธิภาพ
ปัจจัยรูปแบบขนาดหนังสือสําหรับการติดตั้งความหนาแน่นสูง: การออกแบบขนาดหนังสือมาตรฐานทําให้สามารถติดตั้งหลายหน่วยข้างกันบนรางเดียว นี่สร้างรูปแบบตู้ที่สะอาด โมดูล และปรับขนาดได้ เพื่อปรับปรุงพื้นที่แผงที่มีค่า
ความปลอดภัยแบบบูรณาการ & แอมป์ การวินิจฉัย: รองรับฟังก์ชั่น "Safety Integrated" ของ Siemens (เช่น Safe Torque Off/STO) ที่มีส่วนร่วมในระบบความปลอดภัยโดยรวมของเครื่อง อินเตอร์เฟส DRIVE-CLiQ ให้การเข้าถึงข้อมูลการทำงานและรหัสความผิดพลาดในเวลาจริง ทําให้การบำรุงรักษาที่คาดการณ์และแก้ไขปัญหาอย่างรวดเ
รูปแบบชีพจรที่เหมาะสม & แอมป์ ระบายความร้อนภายใน: รูปแบบชีพจรที่ได้รับการปรับปรุงให้มั่นใจว่ามอเตอร์ทํางานได้ราบรื่นและการสูญเสียการสลับต่ำกว่า ระบบระบายความร้อนด้วยอากาศภายในจะจัดการความร้อนอย่างมีประสิทธิภาพภายในการประกอบขนาดหนังสือที่กะทัดรัด โดยขจัดความต้องการส่วนประกอบระบายความร้อน
4. ประสิทธิภาพ & แอมป์ ประโยชน์ของการใช้
การออกแบบทางเทคนิคของโมดูลแปลเป็นคุณค่าโดยตรงสำหรับผู้สร้างเครื่องจักรและผู้ใช้สุดท้าย:
พื้นที่ตู้สูงสุดและ แอมป์ ลดความซับซ้อน: การรวมแกนสองเข้าไปในโมดูลเดียวจะเพิ่มจํานวนแกนต่อขนาดตู้ มันช่วยลดจํานวนส่วนประกอบ ช่วยลดลดค่าใช้จ่ายและความซับซ้อนของระบบโดยรวม
ประสิทธิภาพไดนามิกสูงต่อแกน: แม้ว่าจะแบ่งปันเรือน แต่ขั้นตอนอินเวอร์เตอร์ทั้งสองทํางานอย่างอิสระ ให้ประสิทธิภาพไดนามิกสูงสำหรับท นี่ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการการเคลื่อนไหวที่รวดเร็ว (เช่นระบบ gantry, หัวหลายฟังก์ชั่น)
การจัดใช้งานที่เหมาะสม & แอมป์ การบำรุงรักษา: DRIVE-CLiQ ทําให้หน่วยควบคุมสามารถจัดจำโมดูลได้โดยอัตโนมัติ ลดเวลาในการใช้งาน การวินิจฉัยและการจัดการพารามิเตอร์แบบกลางผ่านหน่วยควบคุมยังช่วยให้การบำรุงรักษาที่ต่อเนื่องง่ายขึ้น
5. มุมมองที่ขยาย: การเลือก & แอมป์ การใช้โมดูลมอเตอร์คู่
การเข้าใจว่าเมื่อไหร่และทำไมต้องใช้โมดูลมอเตอร์คู่เป็นสิ่งสำคัญสําหรับการออกแบบระบบที่ดีที่สุด
5.1 สถานการณ์การใช้งานที่เหมาะสม
โมดูลนี้โดดเด่นใน:
เครื่องจักรหลายแกน: เครื่องบรรจุภัณฑ์, เครื่องพิมพ์, อุปกรณ์สิ่งทอ, และระบบการจัดการวัสดุ (ที่หลายสายพานลำเลียง / ตัวขับเคลื่อนต้องการการควบคุม, โดยเฉพาะอย่างย
การใช้งานที่จํากัดพื้นที่: เครื่องจักรขนาดกะทัดรัดหรือการปรับปรุงสําหรับตู้ที่มีอยู่ที่แออัด ซึ่งการประหยัดพื้นที่เป็นความ
โครงการหลายแกนที่มีความไวต่อค่าใช้จ่าย: เมื่อทั้งสองแกนตกภายใน 3A ต่อแกน โมดูลคู่เดียวมีประหยัดมากกว่าหน่วยแกนเดียวสองหน่วย
5.2 การเปรียบเทียบโมดูลมอเตอร์เดี่ยวกับคู่
การเลือกระหว่างโมดูลเดี่ยวและคู่คือการตัดสินใจในการออกแบบพื้นฐาน:
ลักษณะ
โมดูลมอเตอร์เดี่ยว (เช่น 6SL3120-1TE13-0AA3)
โมดูลมอเตอร์คู่ (รุ่นนี้)
ความยืดหยุ่นสูงแต่ละแกนเป็นอิสระ เหมาะสำหรับแกนแพร่กระจายหรือความต้องการพลังงานผสม ดีที่สุดสำหรับแกนที่ตั้งอยู่ร่วมกันที่มีความต้องการพลังงานที่คล้ายกัน
ประสิทธิภาพพื้นที่ ต่ำกว่าต้องการพื้นที่มากขึ้นสำหรับหลายแกน สูงขึ้นตัดพื้นที่ ~ 50% สําหรับสองแกน
ค่าใช้จ่ายสูงสุดสำหรับสองแกน (สองหน่วยแยกกัน) ต่ำสุดสำหรับสองแกน (หน่วยรวมหนึ่ง)
สินค้าคลังสินค้า ต้องจัดเก็บหน่วยแกนเดียว ทำให้สินค้าคลังสินค้าง่ายขึ้น (หน่วยหนึ่งสำหรับสองแกน)
การเลือกข้อมูล: ใช้โมดูลมอเตอร์คู่เพื่อเพิ่มความหนาแน่นและประหยัดค่าใช้จ่ายสูงสุดในระบบหลายแกนที่มีพลังงานแกนที่คล้ายกัน เลือกโมดูลเดียวสําหรับความยืดหยุ่น แกนแพร่กระจาย หรือความต้องการพลังงานผสม
5.3 การพิจารณาการดําเนินการที่สำคัญ
การรวมที่ประสบความสำเร็จต้องให้ความสนใจกับ:
ความเข้ากันได้ของหน่วยควบคุม: หน่วยควบคุม Siemens ที่เข้ากันได้ (เช่น CU320-2) เป็นสิ่งที่บังคับ ระบบทั้งหมดถูกตั้งค่าผ่านซอฟต์แวร์ SINAMICS Startdrive ของ Siemens ภายใน TIA Portal
การปรับขนาดส่วนประกอบอัพสตรีม: โมดูลสาย (BLM/SLM/ALM) ที่จัดหาบัส DC ต้องมีขนาดเพื่อจัดการกับกระแสสูงสุดรวมของโมดูลมอเตอร์ที่เชื่อมต่อทั้งหมด
เย็นและแอมป์ แอมป์ การอนุญาต: ปฏิบัติตามแนวทางการติดตั้งของ Siemens สําหรับการอนุญาตขั้นต่ำรอบโมดูล ให้แน่ใจว่าระบบจัดการความร้อนของตู้สามารถกระจายความร้อนจากส่วนประกอบทั้งหมดได้
6. คำถามที่ถามบ่อย (FAQ)
1. ข้อดีหลักของโมดูลมอเตอร์คู่มากกว่าโมดูลเดียวสองอย่างไร?
ประโยชน์หลักคือการประหยัดพื้นที่รวมแกนสองเป็นหน่วยหนึ่ง ลดพื้นที่ตู้โดย ~ 50% นี่ยังลดค่าใช้จ่ายของฮาร์ดแวร์ และลดค่าสายไฟให้ง่ายขึ้น
2. สองช่องสามารถควบคุมประเภทมอเตอร์ที่แตกต่างกันได้หรือไม่?
ใช่ครับ สองช่องอินเวอร์เตอร์สามารถตั้งค่าได้อย่างอิสระสําหรับประเภทมอเตอร์ที่แตกต่างกัน (เช่น มอเตอร์เซอร์โวอินเดคชั่นเทียบกับมอเตอร์ซิงโครนัส) ตราบใดที่ความต้ พารามิเตอร์มอเตอร์ถูกกำหนดในหน่วยควบคุมกลาง
3. โมดูลนี้ยังมีอยู่หรือไม่?
รุ่นนี้มีในสต็อกที่ Beijing Zhongping Technology Beijing Zhongping เป็นผู้จําหน่ายที่ได้รับอนุญาตจาก Siemens กรุณาติดต่อเราหากคุณต้องการใด ๆ
4. DRIVE-CLiQ ปรับปรุงการวินิจฉัยได้อย่างไร?
DRIVE-CLiQ ทําให้สามารถระบุโมดูลอัตโนมัติและการติดตามข้อมูลที่สําคัญในเวลาจริง (กระแสออก, อุณหภูมิ, สถานะ) การมองเห็นกลางนี้ทำให้การแก้ไขปัญหาง่ายขึ้น และสนับสนุนการบำรุงรักษาตามสภาพ
5. มันสนับสนุนคุณสมบัติความปลอดภัยอะไร?
มันสนับสนุนฟังก์ชั่น Safety Integrated ที่ขยายขึ้นของ Siemens โดย Safe Torque Off (STO) เป็นที่พบมากที่สุด STO ป้องกันไม่ให้โมดูลส่งพลังงานที่ผลิตแรงบิดไปยังมอเตอร์ ซึ่งเป็นความต้องการสําคัญสําหรับความปลอดภัยของเครื่อง
