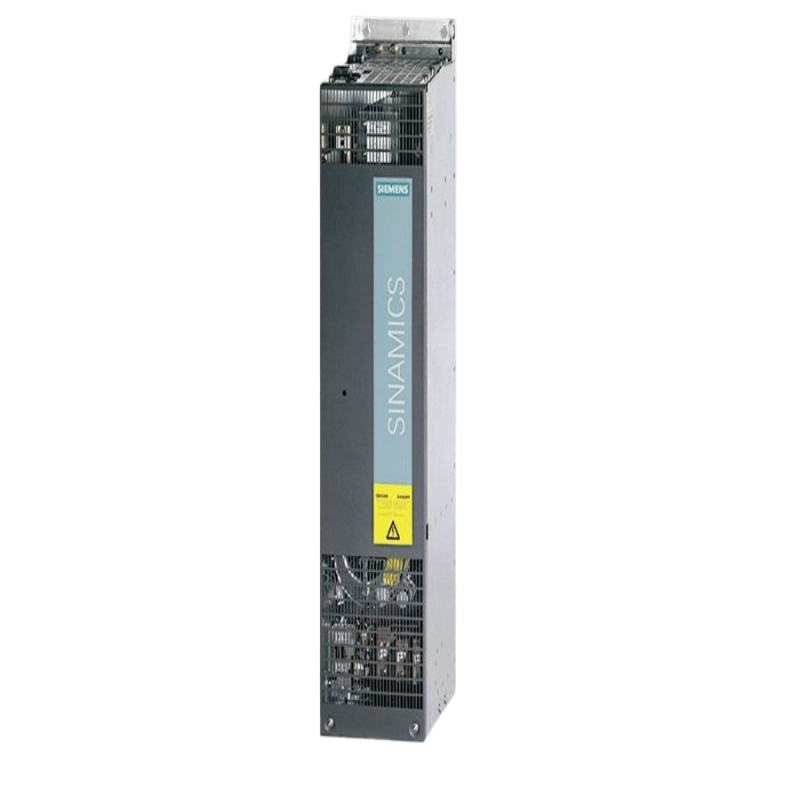

ซีเมนส์ 6SL3330-6TE35-5AA3 เป็นตัวแทนของการปรับขนาดของเทคโนโลยีการแปลงพลังงานฟื้นฟูที่พิสูจน์แล้วเป็นระดับสูงของความต้องการพลังงานอุตสาหกรรม ในฐานะโมดูลสายสมาร์ท (SLM) ประเภทแชสซี่ (Chassis) ที่มีความจุ 75 กิโลวัตต์ หน่วยนี้ให้ประโยชน์สําคัญของการฟื้นฟูพลังงานและคุณภาพพลังงานสูงในแพ็คเกจที่แข็งแ มันทำหน้าที่เป็นศูนย์พลังงานพื้นฐานสําหรับระบบหลายขับเคลื่อนที่กว้างขวาง โดยเฉพาะอย่างยิ่งที่โปรไฟล์การดำเนินงานเกี่ยวข้องกับการช้าลงบ่อยครั้ โดยการกู้คืนพลังงานเบรกแทนที่จะกระจายมันเป็นความร้อนของเสีย SLM นี้เปลี่ยนศูนย์ค่าใช้จ่ายเป็นแหล่งประสิทธิภาพ ทําให้มันเป็นตัวเลือกที่ฉลาดทางเศรษฐกิจและทางเทคนิคสําหรับการใช

1. สถาปัตยกรรมผลิตภัณฑ์: ข้อมูลจำเพาะทางเทคนิคและปรัชญาการออกแบบ

ออกแบบมาสําหรับการใช้งานที่มีพลังงานสูง 6SL3330-6TE35-5AA3 เป็นรูปแบบของปรัชญาของการทํางานที่แข็งแกร่งและการออกแบบที่เป็นมิตรกับการบริการ ซึ่งแตกต่างอย่างมากจากคู่รับขนาดหนังส

การจัดการและความซื่อสัตย์ของโครงสร้าง

1.1 ข้อมูลทางเทคนิคหลัก

พารามิเตอร์

ข้อมูลจำเพาะ

หมายเลขบทความ 6SL3330-6TE35-5AA3

ประเภทสินค้า SINAMICS S120 โมดูลสายสมาร์ท (SLM)

ออกแบบประเภทแชสซี

แรงดันไฟฟ้าอินพุต 3 AC 380 - 480 V ± 10%, 50/60 Hz

กำลังการผลิต 75 กิโลวัตต์

ปัจจุบันเอาท์พุตที่จัดอันดับ 140 A

แรงดันไฟฟ้า DC Link ไม่ได้รับการควบคุม

ความสามารถในการฟื้นฟูใช่

วิธีการระบายความร้อน ระบายความร้อนด้วยอากาศบังคับด้วยพัดลมแบบบูรณาการ

การสื่อสาร DRIVE-CLiQ

1.2 คุณสมบัติเทคโนโลยีหลัก

IGBT ฟื้นฟูพลังงานสูง: ในระดับพลังงานนี้ การใช้เทคโนโลยี IGBT เป็นสิ่งจำเป็นสําหรับการจัดการกับกระแสที่สําคัญที่เกี่ยวข้อง สถาปัตยกรรมนี้ช่วยให้โมดูลทํางานเป็นเครื่องแก้ไขในระหว่างการขับรถและเปลี่ยนไปยังอินเวอร์เตอร์ได้อย่างราบรื่นในระหว่างเบรค การให้พลังงานกลับไปยังกริด ความสามารถนี้สําคัญสําหรับการใช้งานเช่นรอกเครนหร

ระบบระบายความร้อนด้วยอากาศบังคับให้เฉพาะ: ไม่เหมือนกับโมดูลขนาดหนังสือที่พึ่งพาการไหลของอากาศในระดับระบบ SLM ประเภทแชสซีนี้รวมระบบระบายความร้อนด้วยอากาศบ การประกอบพัดลมและความร้อนที่พิเศษนี้ถูกออกแบบมาเพื่อขับความร้อนที่สําคัญที่เกิดจากพลังงานอย่างต่อเนื่อง 75 กิโลวัตต์ โดยรับประกันความมั่นคงในการทํางาน และป้องกันการ

ไม่ได้รับการควบคุม DC Link & แอมป์ การบูรณาการระบบ: เหมือนกับ SLM ทั้งหมด มันให้การเชื่อมต่อ DC ที่ไม่ได้รับการควบคุม หมายความว่าแรงดันไฟฟ้าผันผวนกับแหล่งจ่ายเข้า ในขณะที่สิ่งนี้แตกต่างจาก ALM มันยังคงเพียงพอสำหรับการใช้งานที่มีพลังงานสูงส่วนใหญ่ การบูรณาการอย่างเต็มที่เข้าสู่ระบบนิเวศของ S120 ได้รับการบรรลุผ่าน DRIVE-CLiQ ที่ทําให้การควบคุมแบบกลาง การวินิจฉัยที่ครอบคลุม และการจัดการพารามิเตอร์

2. ข้อดีของประสิทธิภาพและการใช้

ข้อเสนอค่าของ 75 กิโลวัตต์ SLM นี้ได้รับการตระหนักถึงผ่านการปรับปรุงประสิทธิภาพพลังงาน, การง่ายต่อระบบ, และความน่าเชื่อถือในการดําเนินงานในสถา

การลดค่าใช้จ่ายในการดำเนินงานอย่างมาก: ความสามารถในการฟื้นฟูพลังงานเบรก 75 กิโลวัตต์โดยตรงแปลเป็นค่าใช้จ่ายไฟฟ้าที่ต่ำกว่าอย่างมาก ในการใช้งานอย่างเข้มงวด เช่น ล้อเหมืองแร่, ม้านั่งทําทดสอบขนาดใหญ่, หรือสายการแปรรูปเหล็ก, ผลตอบแทนจากการลงทุนสามารถรวดเร็วอย่างน่าทึ่ง, ยุติธรรมการใช้จ่ายทุนแ

การกำจัดตัวต้านทานเบรกความจุสูง: สําหรับระบบ 75 กิโลวัตต์ การใช้ BLM ที่ไม่สามารถฟื้นฟูจะต้องมีธนาคารตัวต้านทานเบรกขนาดใหญ่, แพง และใช้พื้นที่มาก SLM กำจัดความต้องการนี้อย่างสมบูรณ์ ปลดพื้นที่ตู้ ลดความซับซ้อนในการติดตั้ง และกำจัดแหล่งความร้อนที่ไม่ต้องการภายในห้องควบคุม ดังนั้นลดภาระ HVAC

การก่อสร้างที่แข็งแกร่งสําหรับอายุการใช้งานยาวนานในอุตสาหกรรม: การออกแบบแบบแบบแชสซีถูกสร้างขึ้นเพื่อต้านทานความเครียดไฟฟ้าและกลของอุตสาหกรรมหน การก่อสร้างที่แข็งแกร่งและความเย็นที่พิเศษทําให้มันมีความยืดหยุ่นมากขึ้นต่อสภาพแวดล้อมที่ท้าทายที่พบได้ในอุตสาหกรรมเหมืองแร่, โลหะ และปูนซีเมนต

มุมมองที่ขยาย: บทบาทกลยุทธ์ของโมดูลฟื้นฟูพลังงานสูง

การเลือกส่วนประกอบพลังงานของขนาดนี้เป็นการตัดสินใจกลยุทธ์ที่ส่งผลต่อสถาปัตยกรรมไฟฟ้าและการควบคุมทั้งหมดของเครื่องจักรหรือระบบขนาดใหญ่

1. การเลือกโมดูลพลังงานในการนำทางที่ระดับพลังงานสูง

เมทริกซ์การตัดสินใจระหว่าง BLM, SLM และ ALM กลายเป็นสิ่งสำคัญมากขึ้นเมื่อระดับพลังงานเพิ่มขึ้น มีผลต่อค่าใช้จ่าย ความซับซ้อน และประสิทธิ

การจํากัด BLM พลังงานสูง: ในขณะที่โมดูลสายพื้นฐาน (BLM) เป็นตัวเลือกทางทฤษฎีแต่ความเป็นปฏิบัติของมันจะลดลงอย่างมากเกิน ~ 30 กิโลวัตต์ ตัวต้านทานเบรกที่จําเป็นในการกระจายพลังงานสิบกิโลวัตต์กลายเป็นอย่ ค่าใช้จ่ายในการดําเนินงานของการสูญเสียพลังงานนี้ก็กลายเป็นอย่างมาก

SLM เป็นตัวเลือกอัจฉริยะโดยค่าเริ่มต้น: สําหรับแอพพลิเคชันที่มีพลังงานสูงส่วนใหญ่ที่ต้องการการฟื้นฟูใหม่ SLM ประเภทแชสซีกลายเป็นตัวเลื มันให้ประโยชน์หลักของการฟื้นฟูพลังงานและการแก้ไขปัจจัยพลังงานสูงโดยไม่ต้องใช้ค่าใช้จ่ายพรีเมี่ยมของลิงค์ DC ที่ควบคุมได้อย่างเต็มที่โดย ALM ประเภทแชสซี

ALM สําหรับประสิทธิภาพสูงสุด: ALM ประเภทแชสซีจะถูกเลือกเมื่อแอพพลิเคชันมีความไวพิเศษต่อความแตกต่างของแรงดันบัส DC นี่มักจะสงวนไว้สําหรับการใช้งานแบบไดนามิกสูงที่ต้องการมากที่สุด เช่น แกนหลักของเครื่องมือเครื่องจักรประเภทgantry ยักษ์หรือโรงงานรีดที่มีความแม่นยำสูง ซึ่งการรักษาความสามารถของแรงบิดเต็มรูปแบบ

การเลือกข้อมูล:

การเลือกในระดับพลังงานนี้น้อยกว่าเกี่ยวกับการทํางานพื้นฐาน และมากกว่าเกี่ยวกับคุณภาพของการควบคุมพลังงานและความต้องการของกระบวนการเฉพาะ SLM ให้ความสมดุลที่ดีเยี่ยม ให้การฟื้นฟูที่สมาร์ทและการปรับปรุงปัจจัยพลังงานสําหรับแอพพลิเคชันที่แข็งแกร่งพอที่จะจัดการกั

2. ความจําเป็นในการออกแบบระบบสําหรับ SLM ประเภทแชสซี

การรวม SLM ที่มีพลังงานสูงต้องวางแผนอย่างรอบคอบนอกจากโมดูลเอง

ส่วนประกอบด้านสายที่บังคับ: SLM ของการจัดอันดับนี้ต้องจับคู่กับกรองสายหรือเครื่องปฏิกิริยาสายที่มีการจัดอันดับที่เหมาะสม ส่วนประกอบนี้ไม่เป็นตัวเลือก มันเป็นสิ่งสำคัญสําหรับการจํากัดฮาร์โมนิกปัจจุบันเพื่อตอบสนองมาตรฐาน IEEE-519 หรือมาตรฐานที่คล้ายกัน ปกป้องโมดูลจากสิ่งที่ผ่านมาด้านสาย และร

ความต้องการของหน่วยควบคุมที่แข็งแกร่ง: บัส DC ที่มีพลังงานสูงมักจะจัดหาโมดูลมอเตอร์จำนวนมาก นี่จําเป็นต้องมีหน่วยควบคุมที่มีประสิทธิภาพ (เช่น CU320-2) ที่มีการเชื่อมต่อ DRIVE-CLiQ และพลังงานประมวลผลที่เพียงพอเพื่อจัดการระบบไดรฟ์ทั้งห การตั้งค่าที่ทำผ่าน SINAMICS Startdrive เกี่ยวข้องกับการตั้งค่า topology พลังงาน และการกําหนดการควบคุมการไหลของพลังงานระหว่างโมดูล

การระบายความร้อนและโลจิสติกส์อวกาศ: ผู้ติดตั้งต้องรับประกันว่าตู้ควบคุมให้ความสะอาดที่เพียงพอสําหรับการดูดอากาศและระบายไอเสียของ SLM ตามที่ระบุโดย Siemens อุณหภูมิแวดล้อมต้องควบคุม และอากาศทําความเย็นต้องปราศจากฝุ่นและเศษเศษมากเกินไป เพื่อป้องกันการอุดตันของระบบความร้อนและลดความเสียหายของประสิทธิภาพการทำความเย

คำถามที่ถามบ่อย (FAQ)

ทำไมการออกแบบแบบแชสซีจําเป็นสําหรับ 75kW SLM?

การออกแบบประเภทแชสซีถูกกำหนดโดยการจัดการความร้อน เครื่องแปลงไฟฟ้า 75 กิโลวัตต์สร้างความร้อนอย่างมากที่ไม่สามารถกระจายได้อย่างมีประสิทธิภาพผ่านวิธีการ passive / convective ที่ใช้ในโมดูลขนาดหนังสือเล็ก ๆ ระบบระบายความร้อนด้วยอากาศบังคับแบบบูรณาการใน SLM ประเภทแชสซีถูกออกแบบเพื่อปฏิเสธความร้อนนี้อย่างแข็งแกร่ง ให้แน่ใจว่า IGBTs และส่วนประกอบอื่น ๆ ทํางานภายในช่วงอ

2. การเชื่อมต่อ DC "ไม่ได้รับการควบคุม" มีผลต่อมอเตอร์ 75 กิโลวัตต์อย่างไร?

สําหรับมอเตอร์ที่มีพลังงานสูงส่วนใหญ่ที่ขับเคลื่อนปั๊ม, พัดลม, สายพานลำเลียง, หรือรอก, ผลไม่น้อยมาก. การใช้งานเหล่านี้มักจะแข็งแกร่งต่อความแตกต่างของแรงดันไฟฟ้าให้เล็กน้อย แรงบิดของมอเตอร์เป็นสัดส่วนกับสแควร์ของแรงดันไฟฟ้า ดังนั้นการลดลงเล็กน้อยในแรงดันไฟฟ้าตลาด (และดังนั้นการเชื่อมต่อ DC) ส่งผลให้แรงบิดที่มีอยู่ลดลงเล็กน้อย ซึ่งม มันเป็นเพียงปัญหาที่สําคัญในการใช้งานที่มีความแม่นยำสูง และมีความไดนามิกสูง ที่แรงบิดต้องไม่สั่นสะเทือน และจําเป็นต้อง ALM

3. SLM นี้สามารถใช้เป็นหน่วยอิสระในการจัดหาบัส DC ด้วยไดรฟ์ที่ไม่ใช่ซีเมนส์ได้หรือไม่?

แม้ว่าจะเป็นไปได้ทางเทคนิค แต่มันถูกไม่แนะนํามากและปฏิเสธคุณค่าหลักของผลิตภัณฑ์ การดําเนินการ การป้องกัน และการวินิจฉัยของ SLM ถูกบูรณาการอย่างลึกซึ้งกับระบบควบคุม SINAMICS S120 ผ่าน DRIVE-CLiQ การใช้มันกับไดรฟ์ของบุคคลที่สามจะต้องใช้ระบบควบคุมภายนอกที่ซับซ้อนและไม่น่าเชื่อถือสําหรับ SLM เอง, การรับประกันที่ไม่มีผลและสละฟังก์ชั่นความปลอดภัยและก

4. จุดบำรุงรักษาสําคัญสําหรับ SLM พลังงานสูงนี้คืออะไร?

การบำรุงรักษาหลักเป็นการป้องกันและมุ่งเน้นความสมบูรณ์ของระบบความเย็น การตรวจสอบและทำความสะอาดกรองอากาศเป็นประจํา (ถ้าพร้อม) และระบบความร้อนเพื่อให้แน่ใจว่าการไหลของอากาศไม่มีขั้วข้ามเป็นสิ่งสําคัญ การติดตามอุณหภูมิและสถานะพัดลมของโมดูลผ่านการวินิจฉัยของตัวควบคุมช่วยให้มีการบำรุงรักษาที่คาดการณ์ได้ การตรวจสอบความแน่นแรงของการเชื่อมต่อพลังงานสูงในระหว่างเวลาหยุดที่กำหนดไว้เป็นประจําเพื่อป้องกันจุดร้อนและความล้มเหลวที่อาจเกิดข

5. การฟื้นฟูพลังงานจาก SLM นี้เข้ากันได้กับตารางโรงงานใด ๆ หรือไม่?

โดยทั่วไปใช่ แต่มีการพิจารณาสำคัญ พลังงานที่ฟื้นฟูคือพลังงานที่สะอาด และซินูสไซด์ อย่างไรก็ตาม หม้อแปลงโรงงานและระบบการจําหน่ายไฟฟ้าต้องสามารถ "ดูดซึม" หรือ "จม" พลังงานนี้ได้ นี่มักจะไม่ใช่ปัญหา เนื่องจากพลังงานที่ฟื้นฟูถูกบริโภคโดยภาระอื่น ๆ บนหม้อแปลงเดียวกัน อย่างไรก็ตาม ในสถานการณ์ที่มีภาระอื่น ๆ น้อยมาก (เช่นโรงงานที่เกือบจะไม่ใช้) การปรึกษากับวิศวกรไฟฟ้าเป็นที่แนะนำเพื่อให้แน่ใจว่าระบบมีเสถียรภาพ
