ในอุตสาหกรรมอัตโนมัติ การใช้งานขับเคลื่อนพลังงานสูงต้องการความมั่นคง ประสิทธิภาพ และการจัดการพลังงานที่เข้มงวดจากระบบจ่ายไฟฟ้า Siemens SINAMICS S120 Active Line Module (ALM) โดยเฉพาะประเภทแชสซี 6SL3330-7TE32-1AA3 ถูกออกแบบเพื่อตอบสนองความต้องการที่รุนแรงเหล่านี้ โซลูชั่นที่มีประสิทธิภาพสูงนี้ทำมากกว่าการจัดหาแรงดันไฟฟ้าบัส DC ที่สะอาดและมีเสถียรภาพสําหรับระบบขับเคลื่อนหลายแกน: มันสร้างพลังงานเบรกกลับไปยังกริดโรงงาน ความสามารถคู่นี้ช่วยเพิ่มคุณภาพกระบวนการและ
1. การตั้งตำแหน่งผลิตภัณฑ์หลัก & แอมป์ การวิเคราะห์ข้อมูลจำเพาะทางเทคนิค
ในฐานะสมาชิกของครอบครัว SINAMICS S120 ที่ออกแบบมาสําหรับสถานการณ์ที่มีพลังงานสูง ภารกิจหลักของ 6SL3330-7TE32-1AA3 คือการแปลงพลังงานไฟฟ้าที่มีประสิทธิภาพ ไม่เหมือนกับหนังสือขนาดกะทัดรัด มันมีการออกแบบแบบ achassis - หน่วยไฟฟ้าที่มีตัวเองที่ต้องติดตั้งในตู้ควบคุมหรือชั้นวาง การออกแบบนี้ให้การกระจายความร้อนที่เหนือกว่ามาก และรองรับการจัดอันดับพลังงานที่สูงขึ้นมาก
1.1 เทคโนโลยีหลัก & แอมป์ พารามิเตอร์ประสิทธิภาพ

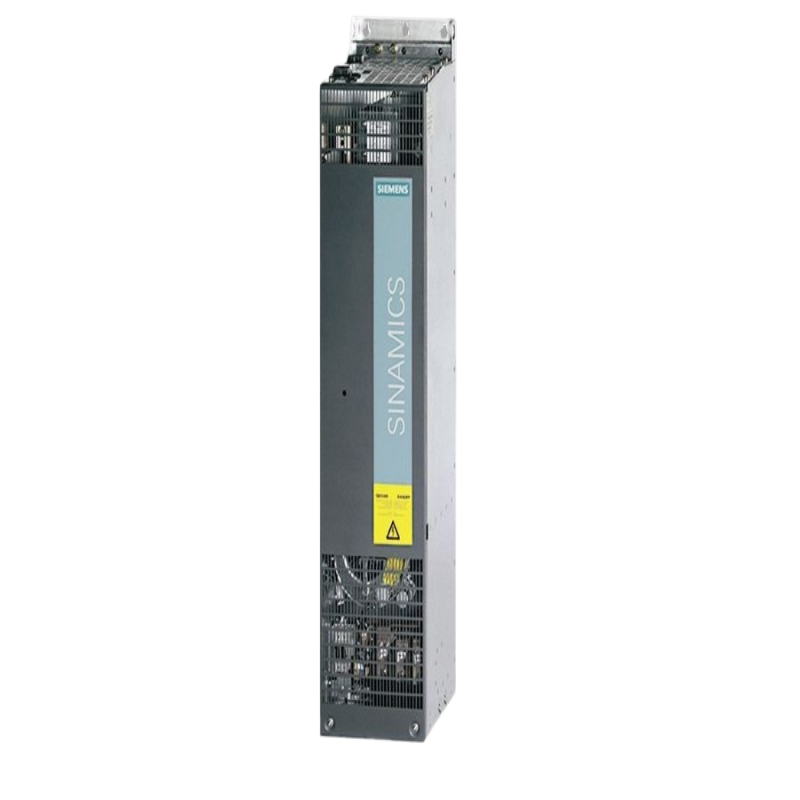

รุ่นสินค้า: 6SL3330-7TE32-1AA3
ประเภทโมดูล: โมดูล Active Line (ALM)
แบบฟอร์มออกแบบ: ประเภทแชสซี
แรงดันไฟฟ้าป้อน: AC 3 เฟส 380-480 V ± 10%, 50/60 Hz
พลังงานออก: 132 กิโลวัตต์ (ที่อินพุต AC 400V)
ปัจจุบันอัตราการผลิต: 209 A
แรงดันไฟฟ้า DC Link ที่ควบคุม: 600 V DC (จัดอันดับ)
วิธีการระบายความร้อน: ระบายความร้อนด้วยอากาศบังคับ
เทคโนโลยีหลัก: IGBT ที่ใช้งานอยู่ด้านหน้า, การทำงานที่ฟื้นฟูอย่างเต็มที่
1.2 การตีความคุณสมบัติหลัก
ความคิดเห็นพลังงานฟื้นฟูเต็ม
ไม่เหมือนกับโมดูลสายพื้นฐานที่กระจายพลังงานเบรกเป็นความร้อน ALM นี้ใช้เทคโนโลยี IGBT Active Front-End สําหรับการไหลของพลังงานสองทิศทาง ในระหว่างการชะลอความเร็วของมอเตอร์หรือการซ่อมแซมภาระ มันสามารถให้พลังงานฟื้นฟูที่สร้างขึ้นอย่างเต็มที่และมีประสิทธิภาพกลับไปยังกริดโรงงาน นี่หมายถึงการประหยัดพลังงานอย่างมาก โดยเฉพาะอย่างยิ่งสำหรับการใช้งานที่มีวงจรเริ่มต้นหยุดบ่อย (เช่นเครนหนัก, เครื่องศูนย์กลาง, ม้านทดสอบ)
เชื่อมต่อ DC ที่มั่นคง & แอมป์ คุณภาพพลังงานที่เหนือกว่า
โมดูลรักษาแรงดันเชื่อมต่อ DC ที่มั่นคงสูง, ภูมิคุ้มกันความผันผวนของกริด นี่สร้างสภาพแวดล้อมการทำงานที่เหมาะสมสําหรับโมดูลมอเตอร์ที่เชื่อมต่อทั้งหมด เพื่อให้แน่ใจว่าพวกเขาส่งแรงบิดเต็มรูปแบบแม้ สําหรับกระบวนการผลิตระดับสูง (เช่น การรีดความแม่นยำ เครื่องมือขนาดใหญ่) นี้รับประกันความมั่นคงของกระบวนการและความสอดคล้องของผลิตภัณฑ์ นอกจากนี้ กระแสเข้าใกล้ที่ใกล้กับไซนูสไซด์ของมันทำให้ปัจจัยพลังงานด้านสายใกล้กับ 1.0 ขจัดความต้องการตัวเก็บประจุแก้ไขปัจจัยพลังงานภายนอก และลดมลพิ
ความร้อนด้วยอากาศบังคับ & แอมป์ การบูรณาการระบบ
เนื่องจากความหนาแน่นของพลังงานสูง โมดูลใช้ระบายความร้อนด้วยอากาศบังคับเพื่อการกระจายความร้อนที่มีประสิทธิภาพ มันบูรณาการอย่างราบรื่นในระบบควบคุม SINAMICS S120 (เช่น ด้วยหน่วยควบคุม CU320-2) ผ่านอินเตอร์เฟส DRIVE-CLiQ ทําให้สามารถตั้งค่าอัตโนมัติ, การตรวจสอบสภาพที่ครอบคลุม, และการวินิจฉัยความ
2. สถานการณ์การใช้งาน & แอมป์ ข้อเสนอค่า
ALM 132kW นี้เป็นตัวเลือกที่ต้องการสําหรับการใช้งานในอุตสาหกรรมหนัก ที่มูลค่าของมันสว่างในสภาพการทำงานที่ต้องการ:
2.1 การจัดการวัสดุหนัก
ในคอนเทนเนอร์เครนท่าเรือเครนประตูขนาดใหญ่หรือรอกเหมือง การยกและลดลงบ่อยๆ สร้างพลังงานฟื้นฟูอย่างมาก ALM รีไซเคิลพลังงานนี้ลดการใช้พลังงานทั้งหมดและหลีกเลี่ยงอุณหภูมิสูงที่เกิด
2.2 อุปกรณ์แรงเหวี่ยงขนาดใหญ่ แอมป์ แพลตฟอร์มทดสอบ
สําหรับการขับเคลื่อนโรงงานขนาดใหญ่ (การผลิตซีเมนต์), คอมเพรสเซอร์ (โรงงานปิโตรเคมี), หรือ dynamometers แชสซี่ (อุตสาหกรรมรถยนต์) ที่ระบบขับเคลื่อนต้องช้าลงอย่างรวดเร็ว ความสามารถในการฟื้นฟูของ ALM ช่วยล
2.3 การรับประกันความมั่นคงของอุตสาหกรรมกระบวนการ
ในอุตสาหกรรมกระบวนการอย่างต่อเนื่อง (เช่น กระดาษ โลหะ) ความผันผวนของแรงดันไฟฟ้าอาจทําให้สายการผลิตหยุดหรือเศษของผลิตภัณฑ์ การเชื่อมต่อ DC ที่มั่นคงของ ALM ทํางานเป็น "บัฟเฟอร์" แยกระบบไดรฟ์จากความรบกวนของกริด สิ่งนี้ช่วยเพิ่มประสิทธิภาพของอุปกรณ์โดยรวม (OEE) และความน่าเชื่อถือการดำเนินงานของสายการผลิตทั้งหมดอย่างมาก
การขยายลึก: การเลือกและการวางแผนระบบสําหรับโมดูลพลังงานประเภทแชสซี
การเลือกส่วนประกอบไดรฟ์ที่มีพลังงานสูงต้องมีมากกว่าการตรวจสอบข้อมูลจำเพาะของรุ่น มันต้องออกแบบสถาปัตยกรรมระบบไดรฟ์ทั้งหมด
1. ทำไมต้องเลือกการออกแบบแบบแชสซีในระดับพลังงานนี้?
เมื่อพลังงานระบบขับเคลื่อนเกิน ~ 90 กิโลวัตต์ การออกแบบประเภทแชสซีมีประสิทธิภาพมากกว่ารุ่นขนาดหนังสือ:
โมดูลขนาดหนังสือติดตั้งร่วมกันและแบ่งปันท่อเย็นทั่วไป ซึ่งจํากัดความสามารถในการกระจายความร้อน
โมดูลประเภทแชสซีเป็นหน่วยพลังงานอิสระที่มีระบบระบายความร้อนด้วยอากาศที่มีประสิทธิภาพมากขึ้น นี้ให้ประสิทธิภาพการทำความเย็นสูงขึ้น รองรับพลังงานที่สูงขึ้นของหน่วยเดียว และให้ตัวเลือกการวางแผนที่ยืดหยุ่นมากขึ้น
2. การพิจารณาสำคัญในการออกแบบระบบ
การรวม ALM ที่มีพลังงานสูงเช่น 6SL3330-7TE32-1AA3 ต้องวางแผนระดับระบบอย่างละเอียด:
ส่วนประกอบอุปกรณ์ที่จำเป็น (AIM)
ALM นี้ต้องจับคู่กับ Active Interface Module (AIM) ที่เกี่ยวข้อง AIM รวมเครื่องปฏิกรณ์สายอินพุต วงจรชาร์จก่อนและกรอง EMC ทั้งหมดนี้สําคัญสําหรับการเริ่มต้นที่ปลอดภัยของ ALM การทำงานที่มั่นคง และการปฏิบัติตามมาตรฐานความเข้
การป้องกันที่ครอบคลุม & แอมป์ การประสานงาน
ตามรหัสไฟฟ้าท้องถิ่น ต้องติดตั้งเครื่องตัดวงจรหรือฟิวส์ที่เหมาะสมบนด้านการจ่ายสายเพื่อให้การป้องกันการสั้นวงจรและภาระเกินไป นอกจากนี้ การติดพื้นดินและการป้องกันระบบต้องปฏิบัติตามแนวทางการติดตั้งของ Siemens อย่างเคร่งครัด เพื่อให้แน่ใจว่าป้องกันเสียงรบ
วิศวกรรมและแอมป์ แอมป์ เครื่องมือการเปิดใช้งาน
ระบบไดรฟ์ S120 ทั้งหมด (รวมถึง ALM นี้) ได้รับการตั้งค่า, การปรับพารามิเตอร์ และใช้งานโดยใช้ซอฟต์แวร์ SINAMICS Startdrive ของ Siemens ภายในแพลตฟอร์ม TIA Portal สภาพแวดล้อมวิศวกรรมแบบบูรณาการนี้ทำให้การใช้งานง่ายขึ้นและรับประกันพารามิเตอร์ที่สม่ำเสมอทั่วระบบ
คำถามที่ถามบ่อย (FAQ)
1. ความแตกต่างหลักระหว่าง ALM 132kW นี้และ ALM ขนาดหนังสืออะไร?
ความแตกต่างที่สำคัญคือ การจัดอันดับพลังงาน การทำความเย็น และการก่อสร้าง:
ALM ขนาดหนังสือ: พลังงานต่ำ, ความร้อนด้วยอากาศภายใน (ขึ้นอยู่กับท่อระบบ), กะทัดรัดสำหรับการติดตั้งหลายแกนข้างกัน
ALM ประเภทแชสซีนี้: พลังงานสูง 132 กิโลวัตต์, ระบายความร้อนด้วยอากาศที่บังคับอิสระ, หน่วยแบบตู้อิสระ
ใช่ แต่มันต้องการการออกแบบระบบรายละเอียด โดยปกติแล้ว ALM หลักเดียวจัดการกับพลังงานโหลดฐานและการฟื้นฟูสําหรับบส DC ทั่วไป ไม่ค่อยมี ALM หลายตัวถูกตั้งค่าสําหรับส่วนเส้นที่แตกต่างกัน (จําเป็นต้องประสานงานที่ซับซ้อน) วิธีการที่พบมากขึ้น: ALM ที่มีพลังงานสูงเดียวจัดหาโมดูลมอเตอร์หลายโมดูลในสายหรือพื้นที่
3. การฟื้นฟูพลังงานเป็นอันตรายต่อกริดไฟฟ้าของโรงงานหรือไม่?
ไม่ ALM ที่ออกแบบได้ดีช่วยปรับปรุงคุณภาพของกริด ปัจจัยพลังงานความเป็นหนึ่งและปัจจุบันป้อนไซนูสอยด์ลดฮาร์โมนิก พลังงานที่ฟื้นฟูเป็นพลังงานสะอาด 50/60 Hz ที่โหลดอื่น ๆ บนหม้อแปลงเดียวกันสามารถใช้ได้ ลดภาระของตาราง ให้แน่ใจว่าความจุลัดวงจรของตารางสามารถยอมรับความคิดเห็นได้
4. วิธีการรักษาระบบระบายความร้อนด้วยอากาศบังคับในสภาพแวดล้อมที่รุนแรง?
ระบบความเย็นมีกรองอากาศที่เปลี่ยนได้ การทำความสะอาดประจําเป็นสิ่งสำคัญ ในสภาพแวดล้อมที่มีฝุ่น ลดช่วงเวลาในการทำความสะอาดหรือใช้กรองที่ทำความสะอาดด้วยตัวเอง ตรวจสอบสถานะของพัดลมและเตือนอุณหภูมิเพื่อการบำรุงรักษาที่คาดการณ์ หลีกเลี่ยงเวลาหยุดร้อนเกินไป
5. โมดูลนี้สามารถทำงานร่วมกับมอเตอร์ / ไดรฟ์ของบุคคลที่สามได้หรือไม่?
ทางทฤษฎีแล้ว การเชื่อมต่อ DC ของมันสามารถให้พลังงานกับอุปกรณ์ที่พึ่งพา DC ได้ ในทางปฏิบัติแล้ว ใช้มันในระบบนิเวศของ SINAMICS S120 เท่านั้นคุณสามารถเข้าถึงการป้องกันอย่างเต็มที่ การควบคุมที่ประสานงานและการวินิจฉัยผ่าน DRIVE-CLiQ/ การรวมตัวของบุคคลที่สามสูญเสียข้อดีเหล่านี้ และนําความเสี่ยง
