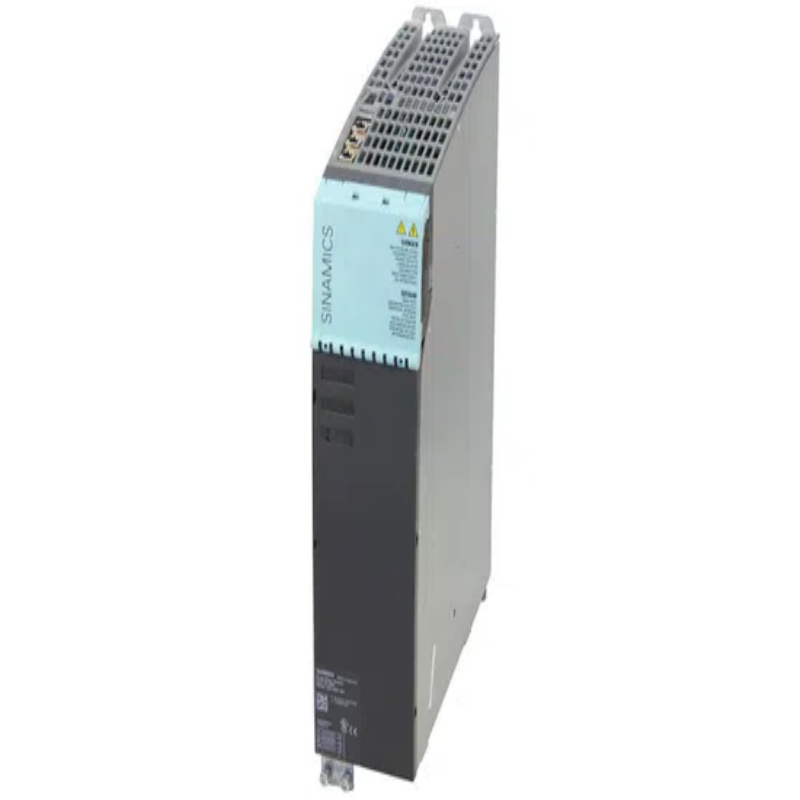

ซีเมนส์ 6SL3130-7TE21-6AA3 เป็น Active Line Module (ALM) จากระบบไดรฟ์ SINAMICS S120 ที่มีชื่อเสียง โมดูลแหล่งจ่ายไฟขนาดหนังสือ 16 กิโลวัตต์นี้เป็นมากกว่าเครื่องแก้ไขง่าย ๆ เป็นเครื่องแปลงไฟฟ้าที่มีความแม่นยำสูงและฟื้นฟูซึ่งเป็นหลักไฟฟ้าที่ฉลาดของระบบอัตโนมัติหลายแก
มันให้แรงดันบัส DC ที่มั่นคงและควบคุมในขณะที่ทําให้การฟื้นฟูพลังงานไปยังกริด ให้ประสิทธิภาพและประสิทธิภาพที่ไม่มีเทียบเท่าสําหรับการใช้งานตั้งแต่เครื่องม ด้านล่างนี้คือการตรวจสอบรายละเอียดของรูปแบบ ALM นี้ รวมถึงความเข้าใจเกี่ยวกับบทบาทที่กว้างขวางและเกณฑ์การเลือกของโมดูลพลังงานในอัตโนมัต
หลักผลิตภัณฑ์: ข้อมูลจำเพาะทางเทคนิคและวิทยาศาสตร์การทำงาน
ในหลักของมัน 6SL3130-7TE21-6AA3 แปลงพลังงาน AC สามเฟสเป็นแรงดันบัส DC ที่ควบคุมได้อย่างแม่นยำเพื่อจัดหาโมดูลมอเตอร์ล่าง
ข้อมูลทางเทคนิคหลัก
หมายเลขบทความ: 6SL3130-7TE21-6AA3
ประเภทสินค้า: SINAMICS S120 Active Line Module (ALM)
แรงดันไฟฟ้าอินพุต: 3 AC 380-480 V, 50/60 Hz
กำลังผลิต: 16 กิโลวัตต์
กระแสไฟฟ้า DC: 27 A
แรงดันไฟฟ้า DC Link ที่ควบคุม: 600 V DC
วิธีการระบายความร้อน: ระบายความร้อนด้วยอากาศภายใน
การออกแบบ: ขนาดหนังสือ
การสื่อสาร: อินเตอร์เฟส DRIVE-CLiQ แบบบูรณาการ
คุณสมบัติและส่วนประกอบสำคัญ
การแก้ไขแบบใช้งานที่ใช้ IGBT: ไม่เหมือนกับสะพานไดโอดพื้นฐาน มันใช้ IGBTs (Insulated-Gate Bipolar Transistors) สําหรับการไหลของพลังงานสองทิศทาง นี่ทําให้มันทำงานเป็นเครื่องแก้ไขในระหว่างการขับมอเตอร์และอินเวอร์เตอร์เพื่อให้พลังงานกลับไปยังกริดในระหว่างการเบรคมอเตอร์
แรงดันไฟฟ้า DC Link ที่มั่นคง: รักษาแรงดันไฟฟ้า DC Bus ที่คงที่ (เช่น 600V) ไม่ว่าจะมีความผันผวนของแหล่งจ่ายไฟ นี้แยกแรงดันไฟฟ้ามอเตอร์จากแรงดันไฟฟ้าแหล่ง เพื่อให้มั่นใจว่าประสิทธิภาพที่สม่ำเสมอสําหรับไดรฟ์ที่เชื่อมต่
การเชื่อมต่อระบบบูรณาการ: บูรณาการอย่างเต็มที่ในระบบนิเวศ S120 ผ่าน DRIVE-CLiQ อินเตอร์เฟซดิจิตอลนี้ทําให้การตั้งค่าอัตโนมัติ, การวินิจฉัยที่ครอบคลุม, และการแลกเปลี่ยนข้อมูลในเวลาจริงด้วย CU (
ความปลอดภัยและการป้องกันที่ครอบคลุม: รวมถึงอินเตอร์เฟซสําหรับการเชื่อมต่อป้องกันสายเคเบิล (สายไฟและสัญญาณ) เพื่อสนับสนุนการปฏิบั นอกจากนี้ยังมีฟังก์ชั่นความปลอดภัยแบบบูรณาการ (เช่น แรงบิดปลอดภัย / STO ผ่านเทอร์มินัลเฉพาะ)
ข้อดีของประสิทธิภาพ: ทำไมต้องเลือก ALM นี้?
การออกแบบเทคโนโลยีของ 6SL3130-7TE21-6AA3 แปลเป็นประโยชน์ที่สําคัญในสถานที่:
คุณภาพพลังงานที่พิเศษ: ผลิตกระแสป้อนเข้าเกือบเป็นซินัสซึ่งส่งผลให้มีปัจจัยพลังงานสูง (cos φ ≈ 1) นี้ลดพลังงานปฏิกิริยาและการบิดเบือนของฮาร์โมนิกในเครือข่ายการจัดหา มักจะลดความต้องการของหน่วยแก้ไขปัจจัยพลังงานภายนอก และหลีกเลี่ยงการลงโท
ประสิทธิภาพพลังงานและประหยัดค่าใช้จ่าย: ฟื้นฟูพลังงานเบรกกลับไปยังกริดไฟฟ้าของโรงงาน ลดการใช้พลังงานและการสร้างความร้อน นี่มีค่าโดยเฉพาะอย่างยิ่งสำหรับการใช้งานที่มีวงจรเริ่มต้น-หยุดบ่อยหรือโหลดที่สูง, ลดต้นทุนการดำเนินงาน และลดรอยตัวคาร์บอน
คุณภาพกระบวนการและการทํางานสูงสุด: แรงดันบัส DC ที่มั่นคงช่วยให้โมดูลมอเตอร์ให้แรงบิดเต็มรูปแบบแม้แต่ที่ความเร็วต่ำ นี่เป็นสิ่งสําคัญสําหรับการจักรความแม่นยำสูง การเคลื่อนไหวที่ซิงค์รอน และความมั่นคงของกระบวนการ ลดความบกพร่องของการผลิตและเวลาหยุดที่ไม่ได้วางแ
การบูรณาการและการใช้งานทั่วไป
โมดูลนี้โดยทั่วไปจะถูกควบคุมโดยหน่วยกลาง (เช่น CU320-2) หรือรวมเข้าสู่สภาพแวดล้อมอัตโนมัติ SIMATIC / SINUMERIK มันเป็นพื้นฐานของสถาปัตยกรรม SINAMICS S120 "Common DC Bus" ซึ่ง ALM เดียวสามารถจัดหาโมดูลมอเตอร์หลาย ๆ โมดูล (การควบคุมเซอร์โวหรือเวกเตอร์) บนบัส DC เดียวกัน
พื้นที่การใช้งานหลัก
เครื่องมือเครื่องจักร: ศูนย์เครื่องจักร CNC เครื่องกลึงและเครื่องบดที่ต้องการการตอบสนองและความแม่นยำแบบไดนามิกสูง
เครื่องจักรบรรจุภัณฑ์: หุ่นยนต์และแกนที่ขับเคลื่อนด้วยเซอร์โวในการบรรจุ, การบรรจุ, และการห่อ
การจัดการวัสดุ: หุ่นยนต์ความเร็วสูง ระบบเก็บและคืนอัตโนมัติ (AS/RS)
ม้านั่งทดสอบ: เครื่องจําลองและไดนาโมเมตรที่ต้องการความสามารถในการขับรถและฟื้นฟู
นอกเหนือจากรูปแบบ: ความเข้าใจโมดูลพลังงานในอุตสาหกรรมอัตโนมัติ
เพื่อให้ตัดสินใจอย่างมีข้อมูล มันสําคัญที่จะให้โมดูล Active Line อยู่ในบริบทของโมดูลพลังงานของ Siemens และชัดเจนการพิจารณาการออกแบบระบบสําคัญ
สเปกตรัมโมดูลพลังงาน: ALM กับ SLM กับ BLM
SINAMICS S120 มีโมดูลพลังงานหลักสามประเภท แต่ละโมดูลได้รับการปรับแต่งตามความต้องการของประสิทธิภาพและค่าใช้จ่ายที่แตกต่างกัน:
1.1 โมดูลสายการใช้งาน (ALM)
แรงดันไฟฟ้า DC Link: ควบคุม (เช่น 600V)
ความคิดเห็นพลังงาน: ใช่ (ฟื้นฟู
เทคโนโลยี: IGBT-based active front end
ปัจจัยพลังงานอินพุต: ~ 1 (ดีเยี่ยม)
กรณีการใช้งานทั่วไป: การใช้งานที่มีความแม่นยำสูง, ไดนามิก, ประหยัดพลังงาน (เช่นเครื่อง CNC, หุ่นยนต์ความเร็วสูง)
1.2 โมดูลสายสมาร์ท (SLM)
แรงดันไฟฟ้า DC Link: ไม่ได้รับการควบคุม (~ 1.35 x แรงดันไฟฟ้าป้อน)
ความคิดเห็นพลังงาน: ใช่ (ฟื้นฟู
เทคโนโลยี: IGBT-based
ปัจจัยพลังงานอินพุต: & > 0.96 (ดีมาก)
กรณีการใช้งานทั่วไป: การใช้งานที่ต้องการการฟื้นฟูพลังงาน แต่ยอมรับแรงดันไฟฟ้าของเชื่อมต่อ DC ที่ผันผวนแปลง (เช่นเครื่องบรรจุภัณฑ์บาง)
1.3 โมดูลสายพื้นฐาน (BLM)
แรงดันไฟฟ้า DC Link: ไม่ได้รับการควบคุม (~ 1.35 x แรงดันไฟฟ้าป้อน)
ความคิดเห็นพลังงาน: ไม่ (ไม่สามารถฟื้นฟูได้)
เทคโนโลยี: ไดโอด / ไทริสเตอร์
ปัจจัยพลังงานอินพุต: ขึ้นอยู่กับเครื่องปฏิกรณ์สาย
กรณีการใช้งานทั่วไป: การใช้งานที่มีความไวต่อค่าใช้จ่ายด้วยการเบรกไม่บ่อย (เช่นปั๊ม, พัดลม) ตัวต้านทานเบรกจําเป็นเพื่อกระจายพลังงานเบรก
1.4 วิธีการเลือก
เลือก ALM: เมื่อคุณต้องการแรงดันไฟฟ้าเชื่อมต่อ DC ที่มั่นคง คุณภาพพลังงานที่ดีเยี่ยม และการฟื้นฟูพลังงานสูงสุด
เลือก SLM: เมื่อการฟื้นฟูพลังงานเป็นสิ่งที่สำคัญ แต่แรงดันไฟฟ้าของเชื่อมต่อ DC ที่ผันผวนเป็นที่ยอมรับ (สมดุลประสิทธิภาพและค่าใช
เลือก BLM: สําหรับการใช้งานที่ง่ายและมุ่งเน้นงบประมาณด้วยการเบรกขั้นต่ำ (ไม่จำเป็นต้องฟื้นพลังงาน)
2. การพิจารณาสำคัญในการออกแบบระบบ
การรวม ALM ต้องให้ความสนใจกับรายละเอียดสำคัญสามรายการ:
โมดูลอินเตอร์เฟซที่ใช้งานอยู่อย่างบังคับ (AIM): ต้องติดตั้ง AIM ระหว่างกริดและ ALM มันรวมกรองสาย วงจรชาร์จก่อนและการติดตามแรงดันสายที่จําเป็นสําหรับการปฏิบัต
การระบายความร้อนและพื้นที่: การออกแบบขนาดหนังสือทําให้สามารถติดตั้งได้ร่วมกันในตู้ควบคุมได้ ให้แน่ใจว่าการไหลของอากาศเพียงพอและปฏิบัติตามช่วงอุณหภูมิรอบ (0-40 ° C โดยไม่ลดลง) เพื่อหลีกเลี่ยงความร้อนเกินไป
การตั้งค่าระบบ: ระบบไดรฟ์ทั้งหมด (ALM, โมดูลมอเตอร์, มอเตอร์) ถูกตั้งค่าผ่านซอฟต์แวร์ SINAMICS Startdrive ของ Siemens (ภายใน TIA Portal) เพื่อให้มั่นใจว่าการบูรณาการได้อย่
คำถามที่ถามบ่อย (FAQ)
1. ALM ประหยัดพลังงานได้อย่างไรเมื่อเทียบกับแหล่งจ่ายไฟพื้นฐาน?
ALM ฟื้นฟูพลังงานเบรก: ในระหว่างเบรก มอเตอร์ทํางานเป็นเครื่องกำเนิดไฟฟ้า โมดูลพื้นฐาน (BLM) เสียพลังงานนี้เป็นความร้อนผ่านตัวต้านทาน แต่ ALM จะกลับไปยังกริด พลังงานรีไซเคิลนี้ให้พลังงานกับอุปกรณ์อื่น ๆ โดยลดการใช้ไฟฟ้าทั้งหมดโดยเฉพาะ
2. แรงดันไฟฟ้า DC ที่ควบคุมจาก ALM มีความสำคัญจริงๆหรือไม่?
ใช่ สำหรับงานที่มีประสิทธิภาพสูง บัส DC ที่มั่นคงช่วยให้โมดูลมอเตอร์ให้แรงบิดเต็มทั้งหมดในทุกความเร็ว โดยไม่ได้รับผลกระทบจากความผันผวนของระบบหลักหรือภาระหนัก นี้ป้องกันปัญหาการทํางานในระหว่างแรงดันไฟฟ้าลดลง ซึ่งเป็นสิ่งสำคัญสําหรับการจักรความแม่นยำหรือการเคลื่อนไหว
3. แอพพลิเคชันของฉันไม่เบรกบ่อยครั้ง ฉันยังต้องการ ALM หรือไม่?
ถ้าการประหยัดพลังงานไม่เป็นสิ่งสำคัญ ให้เน้นข้อดีอื่น ๆ ของ ALM: แรงดันไฟฟ้า DC bus ที่แข็งแกร่ง (เพื่อความมั่นคงของกระบวนการ) และปัจจัยพลังงานที่เกือบสมบูรณ ถ้าเหล่านี้ไม่สำคัญ SLM หรือ BLM มีประสิทธิภาพต้นทุนมากขึ้น
4. ส่วนประกอบสำคัญใดที่ผมต้องเพิ่มเพื่อใช้ ALM นี้?
คุณต้องการโมดูลอินเตอร์เฟซที่ใช้งาน (AIM) ระหว่างไฟฟ้าและ ALM มันไม่ใช่ตัวเลือก - มันให้กรองสายและวงจรชาร์จล่วงหน้าที่จําเป็นสําหรับการทํางานที่ปลอดภ
5. โมดูลมอเตอร์ผสม 16kW ALM นี้สามารถใช้ได้หรือไม่?
ใช่ ผ่านรถบัส DC ทั่วไป ALM ให้พลังงานอย่างต่อเนื่อง 16 กิโลวัตต์ คุณสามารถเชื่อมต่อโมดูลมอเตอร์ S120 (เช่น 10 กิโลวัตต์ + 2 กิโลวัตต์) ได้ตราบใดที่ความต้องการทั้งหมดไม่เกิน 16 กิโลวัตต์ (คิดถึงภาระสูงสุด)
6. จุดบำรุงรักษา ALM ที่สำคัญคืออะไร?
เน้นการป้องกัน: ให้ครีบ/พัดลมระบายความร้อนสะอาด (หลีกเลี่ยงความร้อนเกินไป) ตรวจสอบความแน่นแรงของการเชื่อมต่อพลังงานในระหว่างเวลาหยุด และใช้การวินิจฉัย DRIVE-CLiQ เพื่อติดตามช
