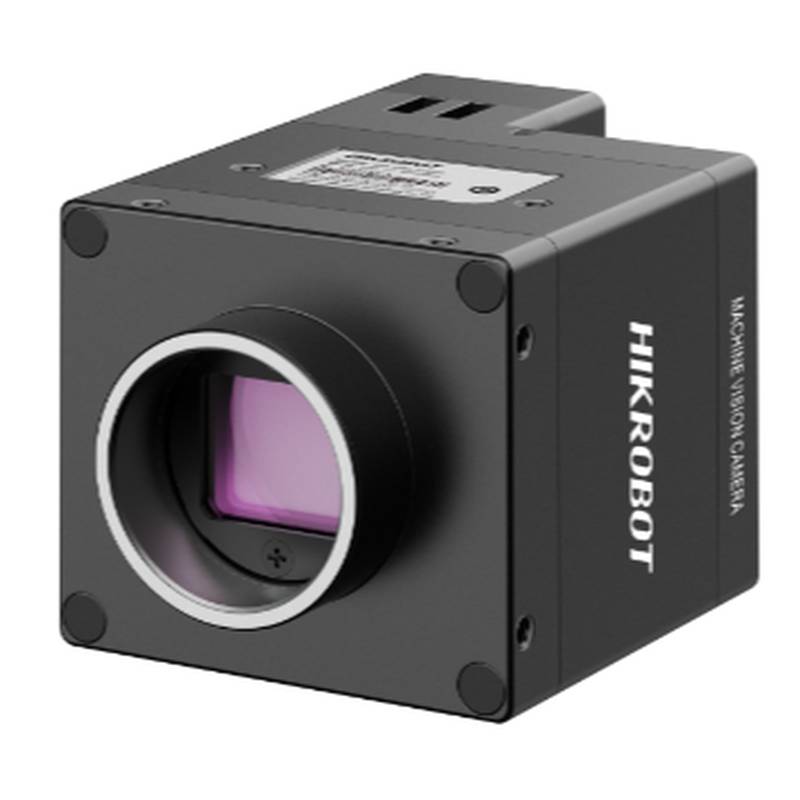

กล้องวิชั่นอุตสาหกรรมความละเอียดสูง HIKROBOT MV-CH050-90TM-C-NF 10GigE

HIKROBOT MV-CH050-90TM-C-NF เป็นกล้องวิชันซิสเต็มสำหรับงานอุตสาหกรรมประสิทธิภาพสูงที่ออกแบบมาสำหรับงานวิชันซิสเต็มที่ต้องการความแม่นยำ โดยใช้อินเทอร์เฟซ 10GigE เพื่อให้แน่ใจว่ามีการส่งข้อมูลที่รวดเร็วและการถ่ายภาพที่มีความละเอียดสูง ในฐานะกล้องวิชันซิสเต็มระดับอุตสาหกรรมที่ซับซ้อน อุปกรณ์นี้รวมเซ็นเซอร์ CMOS แบบ Global Shutter รุ่น Gpixel GMAX3405 เพื่อให้ได้การจับภาพที่แม่นยำ ซึ่งช่วยแก้ไขปัญหาทางอุตสาหกรรมทั่วไป เช่น ภาพเบลอจากการเคลื่อนไหว และความต้องการในการตรวจสอบความเร็วสูงในสภาพแวดล้อมการผลิตแบบอัตโนมัติได้อย่างมีประสิทธิภาพ

ข้อมูลจำเพาะทางเทคนิคและพารามิเตอร์ด้านประสิทธิภาพ

ข้อมูลทางเทคนิคต่อไปนี้สรุปตัวชี้วัดการทำงานพื้นฐานของ MV-CH050-90TM-C-NF เพื่อให้วิศวกรมีเกณฑ์ที่จำเป็นสำหรับการรวมระบบและการตรวจสอบประสิทธิภาพ

รุ่น: MV-CH050-90TM-C-NF

ประเภทเซ็นเซอร์: CMOS, Global Shutter

รุ่นเซ็นเซอร์: Gpixel GMAX3405

ขนาดพิกเซล: 3.4 μm × 3.4 μm

รูปแบบเซ็นเซอร์: 2/3"

ความละเอียด: 2448 × 2048

อัตราเฟรมสูงสุด: 163.4 fps @2448 × 2048 Mono 8

ช่วงไดนามิก: 64.6 dB

อัตราส่วนสัญญาณต่อสัญญาณรบกวน: 39 dB

ช่วงเกน: 0 dB ~ 6.1 dB

เวลาเปิดรับแสง: 2 μs ~ 10 วินาที

โหมดชัตเตอร์: อัตโนมัติ, กำหนดเอง, One-push และความกว้างของทริกเกอร์ (Trigger Width)

ขาวดำ/สี: ขาวดำ

รูปแบบพิกเซล: Mono 8/10/10Packed/12/12Packed

โหมด Binning: 1 × 1, 2 × 2, 4 × 4

การลดขนาดภาพ (Downsampling): 1 × 1, 2 × 2, 4 × 4

การสะท้อนภาพ (Mirroring): แนวนอนและแนวตั้ง

อินเทอร์เฟซข้อมูล: 10 Gigabit Ethernet (10000Mbit/s) รองรับย้อนหลังกับ Gigabit Ethernet (1000Mbit/s)

Digital I/O: ขั้วต่อ 6-pin P7 (อินพุตแบบ opto-isolated 1 ช่อง, เอาต์พุตแบบ opto-isolated 1 ช่อง, I/O สองทิศทางแบบ non-isolated 1 ช่อง)

แหล่งจ่ายไฟ: 9 ~ 24 VDC

การใช้พลังงานทั่วไป: 8.0 W @12 VDC

เมาท์เลนส์: C-Mount

ขนาด: 50 mm × 45 mm × 68.6 mm

น้ำหนัก: ประมาณ 212 กรัม

ระดับ IP: IP40 (เมื่อติดตั้งเลนส์และสายเคเบิลอย่างถูกต้อง)

อุณหภูมิการทำงาน: 0 ~ 50°C

อุณหภูมิการจัดเก็บ: -30 ~ 80°C

ความชื้นสัมพัทธ์: 20% ~ 95% RH (ไม่ควบแน่น)

ซอฟต์แวร์ที่รองรับ: MVS หรือซอฟต์แวร์ของบริษัทอื่นที่รองรับมาตรฐาน GigE Vision

ระบบปฏิบัติการ: Windows 7/10 32/64bits, Windows 11 64bits, Linux 32/64bits

การปฏิบัติตามมาตรฐาน: GigE Vision V2.0, GenICam, CE, RoHS, KC

สถานการณ์การใช้งานในอุตสาหกรรมและคุณค่าในการดำเนินงาน

MV-CH050-90TM-C-NF ได้รับการออกแบบทางวิศวกรรมเพื่อความอเนกประสงค์ในภาคอุตสาหกรรมที่เน้นความเร็วสูงและความแม่นยำ ในการตรวจสอบเวเฟอร์เซมิคอนดักเตอร์ อัตราเฟรมที่สูงและเทคโนโลยี Global Shutter ของกล้องช่วยอำนวยความสะดวกในการตรวจจับข้อบกพร่องขนาดเล็กบนพื้นผิวที่เคลื่อนที่ ซึ่งช่วยลดเวลาในรอบการตรวจสอบได้อย่างมาก ในสายการบรรจุและคัดแยกความเร็วสูง แบนด์วิดท์ 10GigE ของอุปกรณ์ช่วยให้มั่นใจได้ว่าข้อมูลภาพจำนวนมหาศาลจะถูกประมวลผลแบบเรียลไทม์โดยไม่มีคอขวด ทำให้สามารถระบุรายการได้อย่างแม่นยำและลดความหน่วงของระบบ นอกจากนี้ ในการประกอบชิ้นส่วนยานยนต์ โครงสร้างที่ทนทานและ Global Shutter ที่เชื่อถือได้ช่วยให้มั่นใจได้ถึงคุณภาพการจับภาพที่สม่ำเสมอภายใต้สภาวะแสงที่เปลี่ยนแปลงบ่อยซึ่งมักพบในโรงงาน

ภาพรวมซีรีส์และความเข้ากันได้ในการรวมระบบ

ซีรีส์ความละเอียดสูงของ HIKROBOT นำเสนอการกำหนดค่าที่หลากหลายเพื่อตอบสนองความต้องการที่แตกต่างกันในด้านความละเอียด อัตราเฟรม และมาตรฐานอินเทอร์เฟซ ในขณะที่ MV-CH050-90TM-C-NF ทำหน้าที่เป็นโซลูชันความเร็วสูงและความละเอียดสูง วิศวกรอาจพิจารณารุ่นอื่นๆ ภายในกลุ่มผลิตภัณฑ์เดียวกันเพื่อการปรับปรุงระบบให้เหมาะสมที่สุด:

MV-CH050-90TC-C-NF, MV-CH120-15TM-M58S-NF, MV-CH120-15TC-M58S-NF, MV-CH120-60TC-C-NF, MV-CH120-90TM-C-NF, MV-CH120-90TC-C-NF, MV-CH240-10TM-C-NN, MV-CH240-10TM-M58S-NN, MV-CH250-25TC-F-NF, MV-CH250-25TC-M58S-NF, MV-CH250-60TM-M58S-NF, MV-CH250-90TM-C-NF, MV-CH250-90TM-M58S-NF, MV-CH250-90TC-C-NF, MV-CH250-90TC-M58S-NF, MV-CH250-90TN-M58S-NF, MV-CH250-92TM-C-NF, MV-CH310-10TM-M58S-NN, MV-CH310-10TC-M58S-NN, MV-CH500-90TM-M58S-NF, MV-CH500-90TM-F-NF, MV-CH500-90TC-M58S-NF, MV-CH650-90TM-F-NF, MV-CH650-90TM-M58S-NF, MV-CH650-90TC-F-NF, MV-CH650-90TC-M58S-NF, MV-CH1030-90TM-M58S-NN, MV-CH1030-90TC-M58S-NN, MV-CH1510-10FM-M72-TF, MV-CH1510-10FC-M72-TF, MV-CH610-10TC-F-TF, MV-CH610-10TM-F-TF, MV-CH250-92TM-C-NF V2, MV-CH120-60TM-C-NF

เมื่อเปลี่ยนผ่านระหว่างรุ่นเหล่านี้ วิศวกรควรประเมินลักษณะเฉพาะของเซ็นเซอร์ ข้อกำหนดของเมาท์เลนส์ (C-mount เทียบกับ M58S/M72) และโปรโตคอลอินเทอร์เฟซเพื่อให้แน่ใจว่าฮาร์ดแวร์และเฟิร์มแวร์เข้ากันได้อย่างไร้รอยต่อ

คำถามที่พบบ่อย (FAQ)

Q: ทีมจัดซื้อจะสามารถรักษาความปลอดภัยในการกำหนดราคาแบบปริมาณมากและรับประกันการจัดสรรสินค้าคงคลังทันทีสำหรับโครงการระบบอัตโนมัติขนาดใหญ่ได้อย่างไร?

A: การกำหนดราคาสำหรับการสั่งซื้อจำนวนมากมีโครงสร้างตามขนาดของโครงการและข้อตกลงการจัดหาในระยะยาว เนื่องจากมีการหมุนเวียนของเซ็นเซอร์วิชันซิสเต็มเกรดอุตสาหกรรมอย่างรวดเร็วในตลาดโลก จึงจำเป็นต้องขอรายงานสินค้าคงคลังสดล่าสุดและราคาโครงการจาก Beijing Zhongping Technology Co., Ltd. เพื่อรับประกันความพร้อมของสต็อกในปัจจุบันและใบเสนอราคาตามโครงการที่ถูกต้อง

Q: มีกลไกอะไรบ้างในการตรวจสอบความถูกต้องของผลิตภัณฑ์ HIKROBOT และป้องกันการจัดซื้อหน่วยที่ผ่านการปรับสภาพแล้ว?

A: Beijing Zhongping Technology Co., Ltd. ทำหน้าที่เป็นช่องทางที่ได้รับอนุญาตซึ่งให้เอกสารการตรวจสอบย้อนกลับจากโรงงานอย่างเต็มรูปแบบสำหรับทุกหน่วย การจัดซื้อผ่านห่วงโซ่อุปทานที่ผ่านการตรวจสอบของเรา คุณจะมั่นใจได้ว่ากล้องทุกตัวมาพร้อมกับใบรับรองการผลิตดั้งเดิม ซึ่งช่วยลดความเสี่ยงของฮาร์ดแวร์ปลอมในสายการผลิตของคุณ

Q: ความผันผวนของโลจิสติกส์ทั่วโลกและสกุลเงินส่งผลต่อต้นทุนการจัดซื้อขั้นสุดท้ายสำหรับลูกค้าต่างประเทศอย่างไร?

A: การกำหนดราคาชิ้นส่วนอุตสาหกรรมขึ้นอยู่กับการเปลี่ยนแปลงของตลาดแบบไดนามิก เพื่อรักษาเสถียรภาพของต้นทุน Beijing Zhongping Technology Co., Ltd. มีกรอบการคุ้มครองราคาที่แน่นอนสำหรับโครงการที่ได้รับการยืนยัน ติดต่อแผนกจัดซื้อของเราเพื่อรักษาความปลอดภัยในราคาปัจจุบันของคุณและหลีกเลี่ยงการเพิ่มขึ้นของต้นทุนที่อาจเกิดขึ้นเนื่องจากความผันผวนของห่วงโซ่อุปทานทั่วโลก

Q: มีขั้นตอนที่เป็นทางการสำหรับการขอใบรับรองความสอดคล้อง (CoC) สำหรับการผ่านพิธีการศุลกากรระหว่างประเทศหรือไม่?

A: การปฏิบัติตามกฎระเบียบศุลกากรระหว่างประเทศเป็นส่วนหนึ่งของบริการมาตรฐานของเรา Beijing Zhongping Technology Co., Ltd. จัดเตรียมเอกสารที่ครอบคลุม รวมถึง CoC และไฟล์การปฏิบัติตามกฎระเบียบการนำเข้า/ส่งออกดั้งเดิม เพื่อให้แน่ใจว่าอุปกรณ์อุตสาหกรรมของคุณผ่านพิธีการศุลกากรโดยไม่มีความล่าช้า

Q: กระบวนการที่เป็นทางการสำหรับการอัปเดตเฟิร์มแวร์บนกล้องเหล่านี้เพื่อให้แน่ใจว่าสามารถใช้งานร่วมกันได้ในหลายชุดคืออะไร?

A: ความสอดคล้องของเฟิร์มแวร์เป็นสิ่งสำคัญสำหรับการตั้งค่ากล้องหลายตัว เราจัดเตรียมเวอร์ชันเฟิร์มแวร์ที่ได้รับการตรวจสอบจากโรงงานอย่างเป็นทางการและรายงานการจับคู่ความเข้ากันได้ สำหรับข้อกำหนดเวอร์ชันเฉพาะหรือการสนับสนุนการอัปเกรดภาคสนาม โปรดปรึกษากับทีมวิศวกรที่ Beijing Zhongping Technology Co., Ltd. เพื่อให้แน่ใจว่าระบบมีประสิทธิภาพที่เสถียร

Q: ทีมซัพพลายเชนที่ Beijing Zhongping Technology Co., Ltd. จัดการความเสี่ยงของส่วนประกอบที่สิ้นสุดอายุการใช้งาน (EOL) สำหรับกล้องอุตสาหกรรมที่สำคัญอย่างไร?

A: เรารักษาแนวทางตรวจสอบเชิงรุกสำหรับวงจรผลิตภัณฑ์ หากรุ่นใดใกล้จะสิ้นสุดอายุการใช้งาน (EOL) เราจะเสนอเส้นทางการย้ายระบบและทางเลือกที่แนะนำจากแคตตาล็อก HIKROBOT ปัจจุบัน โปรดติดต่อทีมงานของเราเพื่อหารือเกี่ยวกับแผนการบำรุงรักษาระยะยาวและการจัดเก็บสินค้าคงคลังสำรองของคุณ

Q: กล้องนี้สามารถรวมเข้ากับระบบที่มีอยู่โดยใช้มาตรฐาน GigE Vision หรือสถาปัตยกรรมรุ่นเก่าได้หรือไม่?

A: ได้ อินเทอร์เฟซ 10GigE รองรับย้อนหลังกับมาตรฐาน Gigabit Ethernet อย่างไรก็ตาม การบรรลุประสิทธิภาพเต็มรูปแบบต้องใช้มาตรฐานการ์ดอินเทอร์เฟซเครือข่าย (NIC) และสายเคเบิลเฉพาะ หากต้องการตรวจสอบโทโพโลยีของระบบหรือขอใบเสนอราคาอย่างเป็นทางการ โปรดติดต่อ Beijing Zhongping Technology Co., Ltd. โดยตรง

Q: กล้องทำงานอย่างไรในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือมีการสั่นสะเทือนสูงเมื่อเทียบกับอุปกรณ์ถ่ายภาพเชิงพาณิชย์ทั่วไป?

A: หน่วยเกรดอุตสาหกรรมนี้ผ่านการทดสอบสำหรับการทำงานในช่วง 0 ถึง 50°C ที่กำหนด สำหรับสภาพแวดล้อมที่เกินมาตรฐานเหล่านี้ เรามีเส้นโค้งการลดพิกัด (derating curves) แบบมืออาชีพและคำแนะนำในการจัดการความร้อน โปรดติดต่อทีมเทคนิคที่ Beijing Zhongping Technology Co., Ltd. เพื่อรับการประเมินการรวมระบบแบบกำหนดเองสำหรับเงื่อนไขไซต์งานเฉพาะของคุณ

Q: เป็นไปได้หรือไม่ที่จะได้รับการสนับสนุนทางเทคนิคสำหรับการย้ายระบบเชิงกลและไฟฟ้าเมื่อเปลี่ยนกล้องรุ่นเก่าด้วย MV-CH050-90TM-C-NF?

A: การเปลี่ยนฮาร์ดแวร์รุ่นเก่าต้องพิจารณาอย่างรอบคอบเกี่ยวกับการแมป I/O และความเข้ากันได้ของเมาท์เลนส์ วิศวกรภาคสนาม (FAE) ของเราให้คำปรึกษาทางเทคนิคแบบตัวต่อตัวเพื่อให้แน่ใจว่ามีการทดแทนที่ราบรื่น โปรดส่งข้อกำหนดฮาร์ดแวร์ปัจจุบันของคุณไปที่ Beijing Zhongping Technology Co., Ltd. เพื่อรับรายงานความเข้ากันได้ที่ปรับแต่งตามความต้องการ

Q: มีข้อกำหนดเฉพาะสำหรับชุดพัฒนาซอฟต์แวร์ (SDK) ในการรวมกล้องนี้เข้ากับอัลกอริทึมวิชันซิสเต็มแบบกำหนดเองหรือไม่?

A: กล้องนี้สอดคล้องกับโปรโตคอลมาตรฐาน GigE Vision V2.0 และ GenICam ซึ่งรับประกันความเข้ากันได้ในวงกว้างกับ SDK ทั่วไปและซอฟต์แวร์ของบริษัทอื่น หากคุณต้องการเอกสาร API เฉพาะหรือความช่วยเหลือในการรวมระบบ โปรดติดต่อ Beijing Zhongping Technology Co., Ltd. เพื่อเข้าถึงทรัพยากรด้านวิศวกรรมโดยตรง
