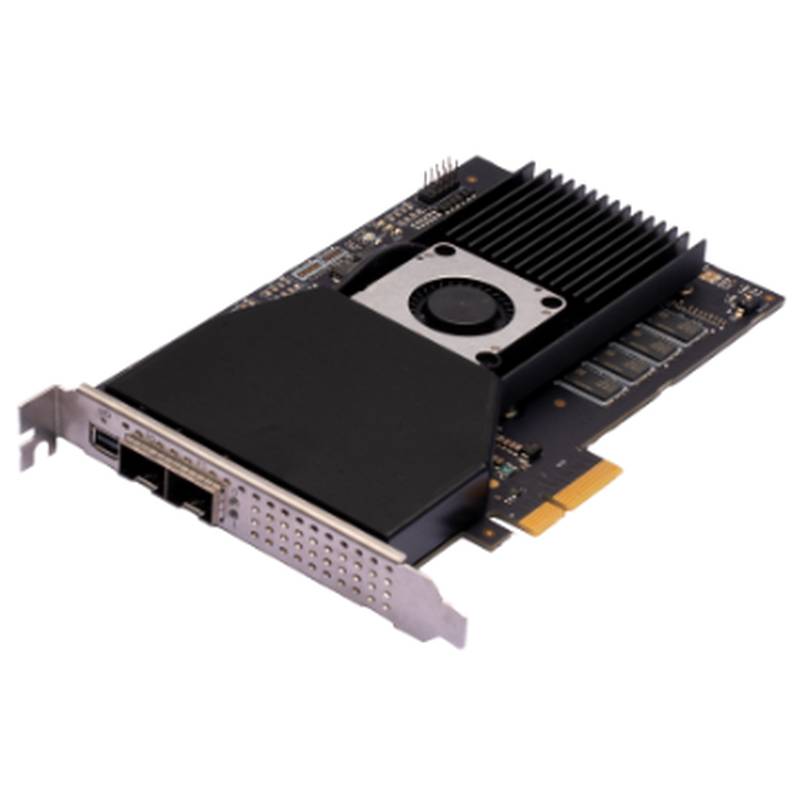

HIKROBOT MV-GS1002F V3.0 การ์ดจับภาพ Machine Vision การ์ดบันทึกภาพ

The HIKROBOT MV-GS1002F V3.0 คือ high-performance machine vision frame grabber ที่ออกแบบมาสำหรับ demanding industrial automation applications การ์ด vision capture นี้ใช้ XoFLink standard ทำให้การรวมเข้ากับ industrial cameras ผ่าน dual SFP+ slots ได้อย่างราบรื่น โดยแต่ละ slot รองรับอัตราการส่งข้อมูลอินเทอร์เฟซ 10 Gbps ทำให้มีแบนด์วิดท์รวม 20 Gbps สถาปัตยกรรมที่แข็งแกร่ง ซึ่งประกอบด้วยหน่วยความจำ DDR4 ออนบอร์ด 2 GB และอินเทอร์เฟซ PCI-E Gen3 x4 bus ให้แบนด์วิดท์การถ่ายโอนสูงสุด 4000 MB/s และแบนด์วิดท์การถ่ายโอนต่อเนื่อง 3200 MB/s ทำให้เป็นโซลูชันที่เหมาะอย่างยิ่งสำหรับงานถ่ายภาพความเร็วสูงและความละเอียดสูง MV-GS1002F V3.0 โดดเด่นในแอปพลิเคชันที่ต้องการการเก็บข้อมูลและการประมวลผลที่แม่นยำ ทำหน้าที่เป็นส่วนประกอบสำคัญในระบบ machine vision ขั้นสูง

Product Specifications:

Model: MV-GS1002F V3.0 Name: XoF Capture Card V3.0, 2-port, SFP+ slot Onboard Memory: 2 GB DDR4 Bus Interface: PCI-E Gen3 ×4 Bus Interface Performance: 4000 MB/s (Peak Transfer Bandwidth), 3200 MB/s (Sustained Transfer Bandwidth) Bus Indicator Light: 1 Camera Interface Standard: XoFLink Optical Module Slot: 2 × SFP+ Data Interface: 2 LC Fiber Optic Interfaces Supported Cameras: 1/2 cameras Interface Transfer Rate: 10 Gbps per interface, 20 Gbps total bandwidth Streaming Channels: 2 Channel Indicator Light: 2 pairs General I/O Type: 11-channel configurable inputs/outputs, single-ended/differential compatible, supports multi-card cascade Backplane I/O: Line 0~7 supports 3.3 ~ 24 V input, up to 24 V output Pin Header I/O: Line 8~10 supports 3.3 ~ 12 V input, 3.3 V output Connectors: Backplane I/O: Mini-DP, Female, 20-pin; Pin Header I/O: 9-pin header (2.54 mm pitch, 2 × 5, 10-pin blind hole) Typical Power Consumption: 9.8 W Dimensions: 181 mm × 126.3 mm × 21.6 mm Operating Temperature: 0 ~ 60°C Storage Temperature: -20 ~ 70°C Humidity: 10% ~ 95% RH non-condensing Software: MVS Operating System: Windows 7/10/11, Linux (64-bit Ubuntu 18.04 ~ 24.04 supported) Certifications: CE, KC, RoHS

MV-GS1002F V3.0 ถูกออกแบบมาสำหรับสภาพแวดล้อมที่การเก็บข้อมูลความเร็วสูงและ latency ต่ำมีความสำคัญ อินเทอร์เฟซ XoFLink ขั้นสูงและความสามารถในการรับส่งข้อมูลที่แข็งแกร่ง ทำให้เหมาะอย่างยิ่งสำหรับแอปพลิเคชัน เช่น automated optical inspection (AOI) บนสายการผลิตความเร็วสูง การควบคุมคุณภาพที่ครอบคลุมในการผลิตเซมิคอนดักเตอร์ และการวิเคราะห์โดยละเอียดในระบบหุ่นยนต์ขั้นสูง พอร์ต SFP+ คู่ให้ความยืดหยุ่นในการกำหนดค่ากล้อง ช่วยให้สามารถรวมกล้องความละเอียดสูงหลายตัวหรือเซ็นเซอร์ถ่ายภาพพิเศษได้ Frame grabber นี้ช่วยให้มั่นใจได้ถึงการถ่ายโอนข้อมูลที่มีประสิทธิภาพ ลดปัญหาคอขวดและเพิ่มพลังการประมวลผลสูงสุดสำหรับอัลกอริทึม machine vision ที่ซับซ้อน

เมื่อเปรียบเทียบกับรุ่นอื่นๆ ในกลุ่มผลิตภัณฑ์ HIKROBOT, MV-GS1002F V3.0 นำเสนอชุดคุณสมบัติที่สมดุลสำหรับงาน vision ความเร็วสูงทั่วไป สำหรับแอปพลิเคชันที่ต้องการความหนาแน่นของช่องสัญญาณที่สูงขึ้นหรือประเภทอินเทอร์เฟซเฉพาะ อาจพิจารณารุ่นอื่นๆ เช่น MV-GS1004, MV-GS1104F, MV-GS1004F V3.0, MV-GS1104F-CR และ MV-GS1104F-DF รุ่นต่างๆ เช่น MV-GS1002F-DF V3.0 และ MV-GS1004F-DF V3.0 นำเสนอตัวเลือกเพิ่มเติมพร้อมการกำหนดค่าที่แตกต่างกัน เพื่อตอบสนองความต้องการด้านการถ่ายภาพอุตสาหกรรมที่หลากหลาย การเลือกรุ่นที่เหมาะสมขึ้นอยู่กับความต้องการเฉพาะของแอปพลิเคชัน รวมถึงจำนวนกล้อง อัตราข้อมูลที่ต้องการ และความต้องการอินเทอร์เฟซพิเศษ

การรวม MV-GS1002F V3.0 เข้ากับระบบอุตสาหกรรมได้รับการปรับปรุงให้ง่ายขึ้นด้วยความเข้ากันได้กับระบบปฏิบัติการที่หลากหลาย รวมถึง Windows และ Linux แบบ 64 บิต ซอฟต์แวร์ MVS ที่รวมมาด้วยช่วยให้การตั้งค่าและการกำหนดค่าทำได้ง่าย ช่วยให้วิศวกรสามารถใช้งานและปรับระบบ vision ของตนให้เหมาะสมได้อย่างรวดเร็ว ความสามารถ I/O ทั่วไปที่มีช่องสัญญาณที่กำหนดค่าได้ 11 ช่อง ให้ฟังก์ชันที่จำเป็นสำหรับการซิงโครไนซ์กับอุปกรณ์ภายนอก การเรียกใช้การเก็บภาพ และการจัดการเหตุการณ์ของระบบ ความอเนกประสงค์นี้ช่วยเพิ่มความสามารถของเครื่องจักรในการรวมเข้ากับเวิร์กโฟลว์อัตโนมัติที่ซับซ้อนได้อย่างราบรื่น รับรองความแม่นยำในการควบคุมและความสมบูรณ์ของข้อมูล ฟอร์มแฟกเตอร์ขนาดกะทัดรัดและช่วงอุณหภูมิการทำงานที่แข็งแกร่งช่วยรับประกันความน่าเชื่อถือในสภาพแวดล้อมอุตสาหกรรมที่หลากหลาย

Use Case Scenarios and Value Proposition:

HIKROBOT MV-GS1002F V3.0 โดดเด่นในสถานการณ์ที่ต้องการ throughput สูงและการเก็บข้อมูลที่เชื่อถือได้

Automotive Manufacturing: ในสายการประกอบยานยนต์ กล้องความเร็วสูงใช้สำหรับการตรวจสอบการวางส่วนประกอบที่แม่นยำ การตรวจสอบการเชื่อม และการตรวจจับข้อบกพร่อง แบนด์วิดท์รวม 20 Gbps ของ MV-GS1002F V3.0 ช่วยให้มั่นใจได้ว่าภาพความละเอียดสูงจากกล้องหลายตัวสามารถถูกจับและประมวลผลได้แบบเรียลไทม์ ซึ่งนำไปสู่การเพิ่มประสิทธิภาพการผลิตและลดข้อผิดพลาดในการประกอบ Electronics Inspection: สำหรับการตรวจสอบแผงวงจรพิมพ์ (PCB) และส่วนประกอบอิเล็กทรอนิกส์ การถ่ายภาพโดยละเอียดมีความสำคัญอย่างยิ่งในการระบุข้อบกพร่องระดับจุลภาค ความสามารถของ frame grabber นี้ในการจัดการอัตราข้อมูลสูงช่วยให้สามารถเก็บชุดข้อมูลที่ครอบคลุม ทำให้ระบบ AOI ที่ซับซ้อนสามารถตรวจจับความผิดปกติที่เล็กที่สุดได้ ซึ่งจะช่วยเพิ่มคุณภาพและความน่าเชื่อถือของผลิตภัณฑ์ Food and Beverage Packaging: ในสายการบรรจุอาหารและเครื่องดื่มความเร็วสูง ระบบจำเป็นต้องตรวจสอบความสมบูรณ์ของบรรจุภัณฑ์ ตรวจสอบระดับการเติม และรับรองการติดฉลากที่ถูกต้องด้วยความเร็วสูง MV-GS1002F V3.0 รองรับอัตราเฟรมและ throughput ข้อมูลที่จำเป็นเพื่อจัดการงานเหล่านี้อย่างมีประสิทธิภาพ ซึ่งช่วยให้ผลิตภัณฑ์มีความปลอดภัยและแบรนด์มีความสม่ำเสมอ Pharmaceutical Quality Control: การรับรองคุณภาพและความปลอดภัยของผลิตภัณฑ์ยา มักเกี่ยวข้องกับกระบวนการตรวจสอบด้วยภาพที่ซับซ้อน Frame grabber ช่วยให้สามารถใช้กล้องความละเอียดสูงสำหรับงานต่างๆ เช่น การตรวจสอบยาเม็ด การตรวจสอบระดับการเติมขวด และการตรวจสอบฉลาก ซึ่งท้ายที่สุดจะช่วยเพิ่มความปลอดภัยของผู้ป่วยและการปฏิบัติตามกฎระเบียบ

Selection Guidance:

MV-GS1002F V3.0 เป็นตัวเลือกที่ยอดเยี่ยมสำหรับแอปพลิเคชันที่ต้องการแบนด์วิดท์สูง การรองรับกล้องคู่ และความยืดหยุ่นของอินเทอร์เฟซ SFP+ เหมาะอย่างยิ่งสำหรับงานประมวลผลภาพแบบเรียลไทม์ที่การลด latency เป็นสิ่งสำคัญ อย่างไรก็ตาม สำหรับแอปพลิเคชันที่ต้องการอินเทอร์เฟซกล้องจำนวนมากขึ้นอย่างมีนัยสำคัญ หรือโปรโตคอลพิเศษที่ XoFLink ไม่รองรับ โซลูชันอื่น ๆ อาจเหมาะสมกว่า ตัวอย่างเช่น หากโครงการต้องการการสนับสนุนอินเทอร์เฟซ GigE Vision หรือ Camera Link Frame grabbers อื่น ๆ ของ HIKROBOT หรือโซลูชันจากบุคคลที่สามจะต้องได้รับการประเมิน นอกจากนี้ยังเป็นสิ่งสำคัญที่ต้องพิจารณาสถาปัตยกรรมระบบโดยรวมและความสามารถในการประมวลผลของคอมพิวเตอร์ที่เชื่อมต่อเมื่อเลือกรุ่น frame grabber เพื่อให้แน่ใจว่าได้ประสิทธิภาพสูงสุด

Frequently Asked Questions (FAQ):

Q: ระยะเวลารอคอยสินค้าโดยทั่วไปสำหรับ HIKROBOT MV-GS1002F V3.0 คือเท่าใด และฉันจะรับสถานะสินค้าคงคลังแบบเรียลไทม์ได้อย่างไร

A: ระยะเวลารอคอยอาจแตกต่างกันไปขึ้นอยู่กับข้อกำหนดเฉพาะของโครงการและสภาวะตลาดปัจจุบัน สำหรับสถานะสินค้าคงคลังแบบเรียลไทม์และการประมาณการระยะเวลารอคอยที่ถูกต้องและเป็นปัจจุบันที่สุด เราขอแนะนำให้ติดต่อ Beijing ZhongPing Technology Co., Ltd. โดยตรง พวกเขาสามารถจัดทำรายงานสินค้าคงคลังล่าสุดโดยละเอียดที่ปรับให้เหมาะกับความต้องการของคุณ

Q: HIKROBOT รับประกันการอัปเกรดเฟิร์มแวร์และการสนับสนุนระยะยาวสำหรับ vision capture card MV-GS1002F V3.0 ได้อย่างไร

A: HIKROBOT มุ่งมั่นที่จะให้การสนับสนุนและการอัปเดตเฟิร์มแวร์อย่างต่อเนื่องสำหรับผลิตภัณฑ์ของตน รายละเอียดการอัปเกรดเฟิร์มแวร์และการนโยบายการสนับสนุนเฉพาะ ควรได้รับจากการปรึกษากับทีมขายด้านเทคนิคของเราที่ Beijing ZhongPing Technology Co., Ltd. ซึ่งสามารถอธิบายขั้นตอนและทรัพยากรที่มีอยู่ได้

Q: ฉันต้องการรวม MV-GS1002F V3.0 เข้ากับระบบที่ซับซ้อน คุณสามารถช่วยตรวจสอบความเข้ากันได้กับการตั้งค่าฮาร์ดแวร์และซอฟต์แวร์เฉพาะของฉันได้หรือไม่

A: ได้อย่างแน่นอน Beijing ZhongPing Technology Co., Ltd. ให้บริการตรวจสอบความเข้ากันได้ที่ครอบคลุมเพื่อให้แน่ใจว่า MV-GS1002F V3.0 สามารถทำงานร่วมกับสภาพแวดล้อมอุตสาหกรรมของคุณได้อย่างราบรื่น โปรดระบุข้อมูลจำเพาะของระบบของคุณเพื่อการประเมินผลที่ครอบคลุม

Q: มีช่องทางการจัดจำหน่ายและตัวเลือกการสนับสนุนสำหรับ HIKROBOT MV-GS1002F V3.0 ในภูมิภาคของฉันหรือไม่

A: Beijing ZhongPing Technology Co., Ltd. เป็นพันธมิตรที่เชื่อถือได้ของคุณในการจัดซื้อ HIKROBOT MV-GS1002F V3.0 เราให้การสนับสนุนที่แข็งแกร่งและช่องทางการจัดจำหน่ายที่เชื่อถือได้ สำหรับข้อมูลโดยละเอียดเกี่ยวกับความพร้อมใช้งานในภูมิภาคและตัวเลือกการจัดซื้อเฉพาะ โปรดติดต่อตัวแทนฝ่ายขายของเรา

Q: มีรุ่นทางเลือกที่เลิกผลิตไปแล้วของ MV-GS1002F V3.0 ที่ฉันควรทราบหรือไม่ และรุ่นที่แนะนำในปัจจุบันคือรุ่นใด

A: แม้ว่า MV-GS1002F V3.0 จะเป็นผลิตภัณฑ์ปัจจุบัน แต่สายผลิตภัณฑ์มีการพัฒนาอยู่เสมอ หากคุณสอบถามเกี่ยวกับรุ่นเก่าบางรุ่นหรือรุ่นทางเลือกที่อาจเลิกผลิตไปแล้ว ผู้เชี่ยวชาญของ Beijing ZhongPing Technology Co., Ltd. สามารถแนะนำรุ่นที่เหมาะสมที่สุดในปัจจุบันและข้อดีของรุ่นเหล่านั้นได้

Q: มีเอกสารใดบ้างสำหรับการดำเนินพิธีการศุลกากร โดยเฉพาะอย่างยิ่งสำหรับการจัดส่งระหว่างประเทศของ MV-GS1002F V3.0

A: Beijing ZhongPing Technology Co., Ltd. รับรองว่าเอกสารที่จำเป็นทั้งหมดสำหรับการดำเนินพิธีการศุลกากรที่ราบรื่นจะถูกจัดเตรียมไว้อย่างพิถีพิถันสำหรับการจัดส่งระหว่างประเทศ ทีมงานของเราจะให้การสนับสนุนอย่างครอบคลุมเพื่ออำนวยความสะดวกในกระบวนการนี้ เพื่อให้มั่นใจว่าเป็นไปตามกฎระเบียบที่เกี่ยวข้องทั้งหมด

Q: ฉันสามารถขอใบเสนอราคาสำหรับ HIKROBOT MV-GS1002F V3.0 (ราคาขายส่ง) สำหรับหลายยูนิตสำหรับการติดตั้งขนาดใหญ่ได้หรือไม่

A: ได้ เรามีราคาโครงการที่แข่งขันได้สำหรับคำสั่งซื้อจำนวนมากของ MV-GS1002F V3.0 โปรดส่งคำขอใบเสนอราคาโดยระบุปริมาณที่ต้องการ สถานที่จัดส่ง และรายละเอียดโครงการหรือความต้องการในการปรับแต่งใดๆ เพื่อช่วยให้เราจัดทำใบเสนอราคาที่ถูกต้องและทันเวลา

Q: ความน่าเชื่อถือและประสิทธิภาพในระยะยาวของ MV-GS1002F V3.0 ในสภาพแวดล้อมอุตสาหกรรมที่ต้องการได้รับการรับรองอย่างไร

A: MV-GS1002F V3.0 สร้างขึ้นด้วยส่วนประกอบเกรดอุตสาหกรรมและผ่านการทดสอบอย่างเข้มงวดเพื่อให้แน่ใจว่าประสิทธิภาพและความน่าเชื่อถือที่ต่อเนื่อง Beijing ZhongPing Technology Co., Ltd. ยืนยันในคุณภาพของผลิตภัณฑ์ HIKROBOT และเราสามารถให้ข้อมูลจำเพาะโดยละเอียดเกี่ยวกับอายุการใช้งานและการทนทานต่อสภาพแวดล้อมได้

Q: เงื่อนไขการรับประกันสำหรับ HIKROBOT MV-GS1002F V3.0 คืออะไร และกระบวนการขอรับบริการเป็นอย่างไร

A: Beijing ZhongPing Technology Co., Ltd. ให้บริการรับประกันที่ครอบคลุมสำหรับ MV-GS1002F V3.0 สำหรับรายละเอียดเฉพาะเกี่ยวกับระยะเวลาการรับประกัน ความคุ้มครอง และขั้นตอนการส่งคำขอรับบริการ โปรดปรึกษาฝ่ายสนับสนุนลูกค้าหรือทีมขายของเรา

Q: ฉันจะขอใบเสนอราคาสำหรับ HIKROBOT MV-GS1002F V3.0 ได้อย่างไร และโดยทั่วไปต้องใช้ข้อมูลอะไรบ้าง

A: หากต้องการขอใบเสนอราคา โปรดติดต่อ Beijing ZhongPing Technology Co., Ltd. ผ่านช่องทางอย่างเป็นทางการของเรา โดยทั่วไป คุณจะต้องระบุปริมาณที่ต้องการ สถานที่จัดส่ง และรายละเอียดโครงการเฉพาะหรือความต้องการในการปรับแต่งใด ๆ เพื่อช่วยให้เราจัดทำใบเสนอราคาที่ถูกต้องและทันเวลา
