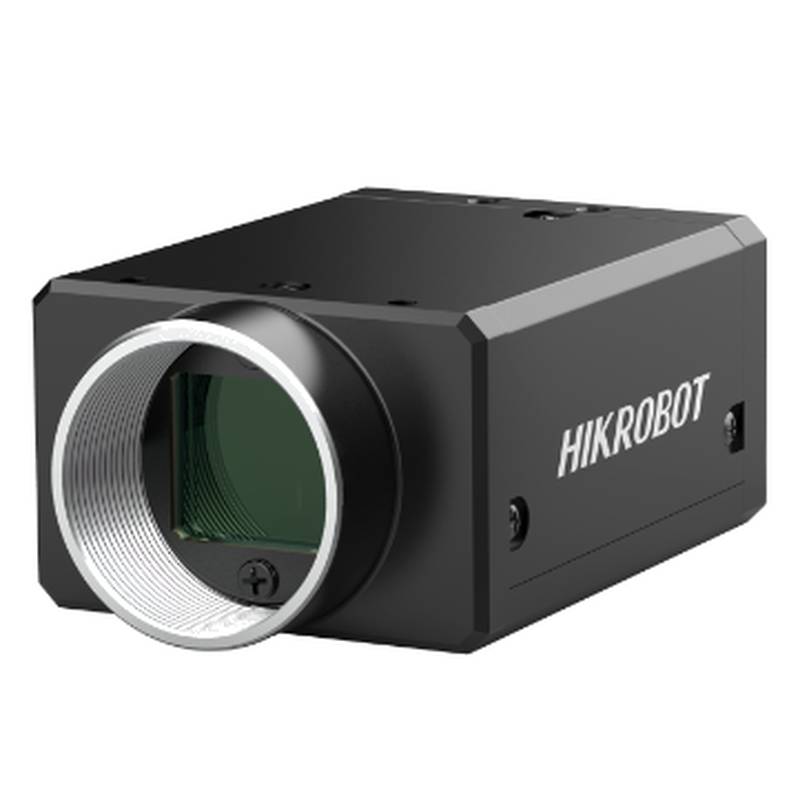

กล้องจุลทรรศน์อุตสาหกรรม HIKROBOT MV-CH040-A0CM 4MP สำหรับ Area Scan

กล้องอุตสาหกรรม HIKROBOT MV-CH040-A0CM เป็นกล้องความละเอียด 4 เมกะพิกเซล ประสิทธิภาพสูง ออกแบบมาสำหรับการใช้งานแบบ area scan ในระบบ machine vision การใช้เซ็นเซอร์ CMOS พร้อม global shutter กล้องอุตสาหกรรมนี้ช่วยให้มั่นใจได้ถึงการจับภาพที่ปราศจากความผิดเพี้ยน แม้ในระหว่างการเคลื่อนที่ด้วยความเร็วสูง ทำให้เป็นส่วนประกอบที่สำคัญสำหรับงานระบบอัตโนมัติในอุตสาหกรรมที่ต้องการความแม่นยำสูง การออกแบบที่ทนทานและการปฏิบัติตามมาตรฐาน GenICam ร่วมกับอินเทอร์เฟซ Camera Link ช่วยให้การรวมระบบเข้ากับ pipeline vision ที่มีอยู่ทำได้ง่าย กล้อง machine vision นี้มีความโดดเด่นในสถานการณ์ที่ต้องการการตรวจจับข้อบกพร่องที่แม่นยำ การวัดผลที่ถูกต้อง และการควบคุมคุณภาพที่เชื่อถือได้

ข้อมูลจำเพาะและคุณสมบัติหลัก

รุ่น: MV-CH040-A0CM

ความละเอียด: 2048 × 2048 พิกเซล

ประเภทเซ็นเซอร์: CMOS, Global Shutter

ขนาดพิกเซล: 5.5 μm × 5.5 μm

รูปแบบเซ็นเซอร์ภาพ: 1 นิ้ว

อัตราเฟรมสูงสุด: 180 fps @2040 × 2048 (Mono 8-bit)

โหมดการกำหนดค่า: Base, Medium, Full, 80-bit

โหมดช่องสัญญาณ: 1X2_1Y, 1X4_1Y, 1X8_1Y, 1X10_1Y

จำนวนแท็ป: 2/4/8/10 Taps

Pixel Clock: 40 MHz, 66 MHz, 85 MHz

Dynamic Range: 59.7 dB

อัตราส่วนสัญญาณต่อสัญญาณรบกวน (SNR): 39.6 dB

Gain: 0 dB ถึง 12 dB

เวลาเปิดรับแสง: 28 μs ถึง 10 วินาที

โหมดชัตเตอร์: รองรับโหมดเปิดรับแสงอัตโนมัติ, แมนนวล และ one-key

สี/ขาวดำ: ขาวดำ

รูปแบบพิกเซล: Mono 8/10/12-bit

Binning: รองรับ 1 × 1, 1 × 2, 2 × 1, 2 × 2

Subsampling: รองรับ 1 × 1, 1 × 2, 2 × 1, 2 × 2

การสะท้อนภาพ: รองรับการสะท้อนภาพแนวนอนและแนวตั้ง

ลักษณะทางไฟฟ้าและโครงสร้าง

อินเทอร์เฟซข้อมูล: Camera Link (ขั้วต่อ SDR)

Digital I/O: ขั้วต่อ P7 แบบ 6 พิน ให้พลังงานและ I/O: อินพุตแยกด้วยออปโตคัปเปลอร์ 1 ช่อง (Line0), เอาต์พุตแยกด้วยออปโตคัปเปลอร์ 1 ช่อง (Line1), IO แบบสองทิศทางที่กำหนดค่าได้ 1 ช่อง (ไม่แยก) (Line2); อินเทอร์เฟซ Camera Link ให้ IO (CC1/CC2/CC3/CC4)

แหล่งจ่ายไฟ: 9-24 VDC

การใช้พลังงานทั่วไป: 3.6 W @12 VDC

เมาท์เลนส์: C-Mount

ขนาด: 44 มม. × 29 มม. × 59 มม.

น้ำหนัก: ประมาณ 100 กรัม

ระดับการป้องกัน IP: IP40 (เมื่อติดตั้งอย่างถูกต้องพร้อมสายเคเบิลและเลนส์)

อุณหภูมิขณะทำงาน: -10°C ถึง 50°C

อุณหภูมิขณะจัดเก็บ: -30°C ถึง 70°C

ความชื้นขณะทำงาน: 20% ถึง 95% RH (ไม่ควบแน่น)

ข้อมูลจำเพาะทั่วไปและความเข้ากันได้ของซอฟต์แวร์

ซอฟต์แวร์: ซอฟต์แวร์ MVS, เข้ากันได้กับซอฟต์แวร์ควบคุม frame grabber ที่เป็นไปตามโปรโตคอล GenICam

ระบบปฏิบัติการ: Windows XP/7/10/11 (32/64-bit)

โปรโตคอล/มาตรฐาน: Camera Link V2.0, GenICam

การรับรอง: CE, RoHS, KC

กล้อง HIKROBOT MV-CH040-A0CM ได้รับการออกแบบมาเพื่อประสิทธิภาพที่ทนทานในสภาพแวดล้อมที่ต้องการความแม่นยำและความเร็วสูง เซ็นเซอร์ CMOS แบบ global shutter มีความสำคัญอย่างยิ่งสำหรับการใช้งานที่การเบลอจากการเคลื่อนไหวอาจส่งผลต่อความแม่นยำในการตรวจสอบ เช่น ในสายการผลิตความเร็วสูงหรือการคัดแยกที่แม่นยำ การควบคุมการเปิดรับแสง, gain, และรูปแบบพิกเซลที่ครอบคลุมช่วยให้สามารถปรับการรับภาพให้เหมาะสมภายใต้สภาวะแสงที่หลากหลาย เพื่อให้ได้ข้อมูลที่ดีที่สุดสำหรับการวิเคราะห์ รูปทรงกะทัดรัดและอินเทอร์เฟซ C-mount ของกล้องช่วยให้สามารถผสานรวมเข้ากับการตั้งค่าออปติคัลต่างๆ ได้อย่างยืดหยุ่น

การใช้งานในระบบอัตโนมัติทางอุตสาหกรรม

กล้องอุตสาหกรรมนี้เหมาะอย่างยิ่งสำหรับการใช้งานที่หลากหลายในระบบอัตโนมัติทางอุตสาหกรรมที่ต้องการความแม่นยำสูง

การผลิตยานยนต์: ในสายการประกอบยานยนต์ MV-CH040-A0CM สามารถนำไปใช้สำหรับงานตรวจสอบที่สำคัญ เช่น การตรวจสอบตำแหน่งชิ้นส่วน, การตรวจจับข้อบกพร่องบนพื้นผิวของชิ้นส่วน, และการอ่านหมายเลขซีเรียลหรือบาร์โค้ดด้วยความเร็วสูง อัตราเฟรมสูงและ global shutter ของกล้องช่วยให้จับภาพวัตถุที่เคลื่อนไหวได้อย่างแม่นยำ ซึ่งส่งผลต่อการปรับปรุงการควบคุมคุณภาพและลดข้อผิดพลาดในการผลิต

การบรรจุภัณฑ์อาหารและเครื่องดื่ม: ความแม่นยำและความเร็วของกล้อง machine vision นี้มีคุณค่าอย่างยิ่งในอุตสาหกรรมอาหารและเครื่องดื่มสำหรับการควบคุมคุณภาพบรรจุภัณฑ์ สามารถใช้สำหรับการตรวจสอบระดับการบรรจุ, การตรวจสอบตำแหน่งและความสมบูรณ์ของฉลาก, การตรวจสอบซีล, และการตรวจจับสิ่งแปลกปลอมในสายการผลิต เพื่อให้มั่นใจว่าเป็นไปตามมาตรฐานความปลอดภัยและคุณภาพที่เข้มงวด

การผลิตอิเล็กทรอนิกส์: ในการประกอบแผงวงจรพิมพ์ (PCB) และส่วนประกอบอิเล็กทรอนิกส์อื่นๆ MV-CH040-A0CM สามารถทำการตรวจสอบความละเอียดสูงสำหรับข้อบกพร่องในการบัดกรี, การจัดตำแหน่งส่วนประกอบ, และการยืนยันการมีอยู่ของชิ้นส่วน ความสามารถในการจับภาพรายละเอียดด้วยความเร็วสูงช่วยสนับสนุนประสิทธิภาพและความแม่นยำที่จำเป็นในการผลิตอิเล็กทรอนิกส์สมัยใหม่

การตรวจสอบเภสัชกรรม: อุตสาหกรรมเภสัชกรรมต้องอาศัยการตรวจสอบด้วยภาพที่แม่นยำเพื่อรับรองคุณภาพผลิตภัณฑ์และความปลอดภัยของผู้ป่วย กล้องนี้สามารถนำไปใช้เพื่อตรวจสอบขวด, ยาเม็ด, และบรรจุภัณฑ์สำหรับข้อบกพร่อง, อนุภาค, หรือการติดฉลากที่ถูกต้อง เพื่อรักษามาตรฐานระดับสูงที่จำเป็นในภาคส่วนนี้

การรวมระบบและความสามารถในการขยาย

อินเทอร์เฟซ Camera Link ของ HIKROBOT MV-CH040-A0CM ให้การเชื่อมต่อแบนด์วิดท์สูงและเชื่อถือได้ ซึ่งมีความสำคัญอย่างยิ่งสำหรับการถ่ายโอนข้อมูลภาพขนาดใหญ่จากเซ็นเซอร์ความละเอียดสูงด้วยอัตราเฟรมที่สูง อินเทอร์เฟซนี้เป็นมาตรฐานใน machine vision ทางอุตสาหกรรม ทำให้มั่นใจได้ว่าเข้ากันได้กับ frame grabbers และโซลูชันซอฟต์แวร์ที่มีอยู่ การที่กล้องเป็นไปตามมาตรฐาน GenICam ช่วยให้การรวมระบบง่ายขึ้น โดยอนุญาตให้ใช้วิธีการที่เป็นหนึ่งเดียวในการควบคุมกล้องหลายรุ่นจากผู้ผลิตที่แตกต่างกัน

สำหรับผู้ใช้ที่ต้องการความละเอียดสูงขึ้นหรือชุดคุณสมบัติที่แตกต่างกัน HIKROBOT มีรุ่นอื่นๆ ที่เข้ากันได้ ซึ่งรวมถึง MV-CH050-10CM, MV-CH050-10CC, MV-CH120-10CM, MV-CH120-10CC, MV-CH120-11CM, MV-CH1010-10CM-M72-TF, MV-CH1010-10CM-M72-NF, และ MV-CH1010-10CC-M72-TF รุ่นเหล่านี้ตอบสนองความต้องการของแอปพลิเคชันที่หลากหลาย โดยนำเสนอโซลูชันที่ปรับขนาดได้ภายในระบบนิเวศ HIKROBOT

ความเสถียรและความคุ้มค่าในระยะยาว

โครงสร้างที่แข็งแรงของ MV-CH040-A0CM รวมถึงระดับการป้องกัน IP40 ทำให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ในสภาพแวดล้อมอุตสาหกรรมทั่วไป ออกแบบมาเพื่อทนทานต่ออุณหภูมิและความชื้นที่หลากหลาย จึงให้ประสิทธิภาพที่สม่ำเสมอในระยะยาว การมีซอฟต์แวร์ MVS และการปฏิบัติตามมาตรฐานอุตสาหกรรม เช่น GenICam ช่วยเพิ่มความคุ้มค่าและความสามารถในการบำรุงรักษาระบบที่ใช้กล้องนี้ในระยะยาว

คำแนะนำในการเลือก

HIKROBOT MV-CH040-A0CM เป็นตัวเลือกที่ยอดเยี่ยมสำหรับแอปพลิเคชันที่ต้องการการถ่ายภาพขาวดำความละเอียดสูงด้วยความเร็วสูง พร้อมความน่าเชื่อถือของ global shutter ความเหมาะสมของกล้องนี้มีความโดดเด่นอย่างยิ่งในงานตรวจสอบคุณภาพ, การวัด, และงานนำทางในสายการผลิตและระบบอัตโนมัติ สำหรับแอปพลิเคชันที่ต้องการภาพสี หรือความละเอียดที่สูงกว่า 4MP มาก อาจต้องพิจารณารุ่นอื่นจากซีรีส์ HIKROBOT เช่น MV-CH050-10CC หรือ MV-CH120-10CC ในทำนองเดียวกัน หากข้อกำหนดอินเทอร์เฟซเฉพาะแตกต่างจาก Camera Link การพิจารณาผลิตภัณฑ์กลุ่มอื่นอาจเป็นประโยชน์

คำถามที่พบบ่อย (FAQ)

Q: ระยะเวลารอคอยสินค้าโดยทั่วไปสำหรับ HIKROBOT MV-CH040-A0CM คือเท่าใด?

A: ระยะเวลารอคอยสินค้าอาจแตกต่างกันไปขึ้นอยู่กับความต้องการในปัจจุบันและกรอบเวลาของโครงการเฉพาะ บริษัท 众平科技 (Zhongping Technology) ทำงานอย่างใกล้ชิดกับผู้ผลิตเพื่อให้ประมาณการการจัดส่งที่แม่นยำที่สุด สำหรับข้อมูลล่าสุดเกี่ยวกับสต็อกสินค้าและความพร้อมในการจัดส่ง กรุณาติดต่อทีมขายของเรา

Q: ฉันสามารถขอราคาเฉพาะโครงการสำหรับ HIKROBOT MV-CH040-A0CM สำหรับการติดตั้งขนาดใหญ่ได้หรือไม่?

A: ได้ 众平科技 (Zhongping Technology) เสนอราคาตามโครงการเพื่อรองรับคำสั่งซื้อจำนวนมากและความต้องการเฉพาะของแอปพลิเคชัน กรุณาติดต่อฝ่ายขายของเราพร้อมรายละเอียดโครงการของคุณเพื่อรับใบเสนอราคาที่ครอบคลุม

Q: ฉันจะตรวจสอบสถานะสต็อกสินค้าแบบเรียลไทม์สำหรับ MV-CH040-A0CM ได้อย่างไร?

A: วิธีที่ดีที่สุดในการรับทราบสถานะสต็อกสินค้าแบบเรียลไทม์คือการติดต่อ 众平科技 (Zhongping Technology) โดยตรง ทีมงานของเราสามารถเข้าถึงระดับสต็อกล่าสุดและให้ข้อมูลความพร้อมในการจัดส่งที่แม่นยำแก่คุณ

Q: เอกสารใดบ้างที่จัดเตรียมไว้สำหรับการดำเนินพิธีการศุลกากรเมื่อจัดส่ง HIKROBOT MV-CH040-A0CM ไปต่างประเทศ?

A: 众平科技 (Zhongping Technology) จัดเตรียมเอกสารที่จำเป็นทั้งหมดสำหรับการดำเนินพิธีการศุลกากรพร้อมกับการจัดส่งระหว่างประเทศ ข้อกำหนดเฉพาะอาจแตกต่างกันไปตามประเทศปลายทาง ดังนั้น กรุณาแจ้งตำแหน่งที่ตั้งของคุณเมื่อขอใบเสนอราคาสำหรับรายละเอียดที่แม่นยำ

Q: เฟิร์มแวร์ของ MV-CH040-A0CM สามารถอัปเกรดได้หรือไม่ และกระบวนการเป็นอย่างไร?

A: ความสามารถในการอัปเกรดเฟิร์มแวร์เป็นปัจจัยสำคัญสำหรับความสามารถในการดำเนินงานในระยะยาว 众平科技 (Zhongping Technology) สามารถให้คำแนะนำเกี่ยวกับการอัปเดตเฟิร์มแวร์สำหรับ MV-CH040-A0CM และช่วยเหลือในการรับไฟล์และคำแนะนำที่จำเป็นเพื่อให้ระบบของคุณทันสมัยอยู่เสมอ

Q: ฉันจะทำการตรวจสอบความเข้ากันได้สำหรับ MV-CH040-A0CM กับระบบ machine vision ที่มีอยู่ของฉันได้อย่างไร?

A: เพื่อให้มั่นใจว่าการรวมระบบเป็นไปอย่างราบรื่น 众平科技 (Zhongping Technology) ให้บริการตรวจสอบความเข้ากันได้ กรุณาให้รายละเอียดเกี่ยวกับระบบปัจจุบันของคุณ รวมถึงรุ่น frame grabber และซอฟต์แวร์แก่เรา และผู้เชี่ยวชาญด้านเทคนิคของเราจะตรวจสอบความเข้ากันได้กับ MV-CH040-A0CM

Q: มีทางเลือกใดบ้างหากมีรุ่นเฉพาะ เช่น MV-CH040-A0CM ถูกยกเลิกการผลิต หรือมีระยะเวลารอคอยที่นาน?

A: ในกรณีที่รุ่นถูกยกเลิกการผลิตหรือมีระยะเวลารอคอยที่นาน 众平科技 (Zhongping Technology) สามารถระบุรุ่นทางเลือกที่เหมาะสมได้ รวมถึงรุ่นอื่น ๆ ของ HIKROBOT หรือกล้องอุตสาหกรรมที่เทียบเคียงได้ โดยพิจารณาจากความต้องการของแอปพลิเคชันของคุณ เรายังสามารถตรวจสอบได้ว่ารุ่นอื่น ๆ ที่ระบุไว้ เช่น MV-CH050-10CM หรือ MV-CH120-10CM จะเป็นตัวแทนโดยตรงได้หรือไม่

Q: 众平科技 (Zhongping Technology) รับประกันความน่าเชื่อถือและความถูกต้องของกล้อง HIKROBOT ที่จัดจำหน่ายได้อย่างไร?

A: 众平科技 (Zhongping Technology) เป็นตัวแทนจำหน่ายที่ได้รับอนุญาต ทำให้มั่นใจได้ว่ากล้อง HIKROBOT ทั้งหมดที่จัดจำหน่ายเป็นของแท้และเป็นไปตามมาตรฐานคุณภาพของผู้ผลิต เรายืนหยัดในความถูกต้องและประสิทธิภาพของผลิตภัณฑ์ที่เราจัดส่ง

Q: มีการสนับสนุนใดบ้างสำหรับการรวม MV-CH040-A0CM เข้ากับการตั้งค่า machine vision ของฉัน?

A: 众平科技 (Zhongping Technology) ให้การสนับสนุนทางเทคนิคจากผู้เชี่ยวชาญเพื่อช่วยเหลือในการรวม MV-CH040-A0CM ทีมงานของเราสามารถให้คำแนะนำเกี่ยวกับการตั้งค่า การกำหนดค่า และการแก้ไขปัญหา เพื่อให้มั่นใจว่าระบบ machine vision ของคุณทำงานได้อย่างเต็มประสิทธิภาพ

Q: 众平科技 (Zhongping Technology) สามารถจัดทำรายงานสถานะสต็อกสินค้าล่าสุดสำหรับการซื้อ MV-CH040-A0CM จำนวนมากได้หรือไม่?

A: ได้ สำหรับคำถามเกี่ยวกับการซื้อจำนวนมาก 众平科技 (Zhongping Technology) สามารถจัดทำรายงานโดยละเอียดเกี่ยวกับสถานะสต็อกสินค้าล่าสุดได้ เพื่อให้คุณมีข้อมูลที่แม่นยำที่สุดสำหรับการวางแผนการจัดซื้อของคุณ ติดต่อเราเพื่อขอรายงานสต็อกสินค้าแบบกำหนดเองของคุณ
