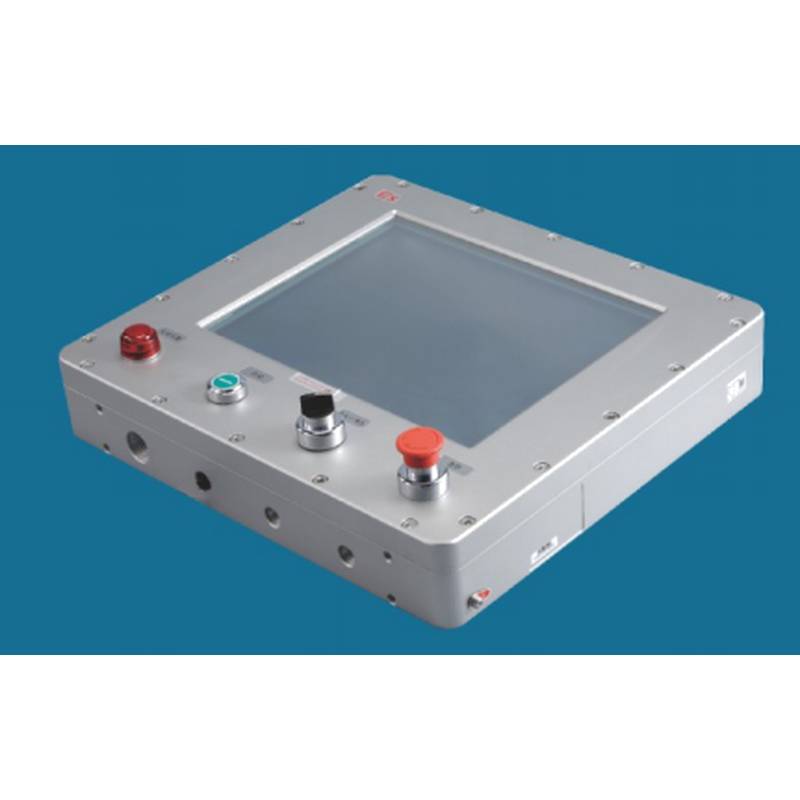

iConEx XY800_D หน้าจอสัมผัส HMI อุตสาหกรรมที่ทนทานกันการระเบิด

iConEx XY800_D เป็นโซลูชั่นอินเตอร์เฟซที่สําคัญในสถานการณ์อุตสาหกรรมที่ความปลอดภัยเป็นสิ่งสําคัญ HMI ที่แข็งแกร่งป้องกันการระเบิดนี้เป็นหมวดหมู่พิเศษของ HMI อุตสาหกรรมที่ออกแบบมาโดยเฉพาะสําหรับการดําเนินการในพื้นที่อันตรายที่จัดเป็นประเภทที่ ไม่เหมือนแผงอุตสาหกรรมมาตรฐาน XY800_D รวมหน้าจอสัมผัสความละเอียดสูงพร้อมปุ่มกดทางกายภาพทั้งหมดอยู่ภายในกล่องป้องกันการระเบิดที่ได้รับการรับรองซึ่งป้องกันประกายไฟภายในหรือความร้อนมากเกินไป การออกแบบนี้รับประกันการปฏิสัมพันธ์และควบคุมที่ปลอดภัยในอุตสาหกรรมที่สําคัญ เช่น น้ำมันและก๊าซ การแปรรูปเคมี การผลิตยาและการจัดการเมล็ดซึ่งการมีวัสด การรวมกันของการใช้งานที่ใช้งานง่าย ความสามารถในการสื่อสารที่ก้าวหน้า และการปฏิบัติตามความปลอดภัยที่ไม่หยุดหยุด ทําให้มันเป็นเครื่องมือที่จําเป็นสําหรั

1. ภาพรวมของผลิตภัณฑ์และเทคโนโลยีหลัก

iConEx XY800_D เป็นเทอร์มินัลผู้ประกอบการที่บูรณาการอย่างเต็มที่ที่ออกแบบมาจากพื้นฐานสําหรับสถานที่ที่เป็นอันตราย เทคโนโลยีหลักของมัน หมุนเวียนรอบๆ การจัดการและการแยกตัว หน่วยถูกหุ้มในตู้ที่ใช้งานหนักและมีความแม่นยำซึ่งมักสร้างขึ้นจากวัสดุที่ทนทานเช่นสแตนเลสหรืออลูมิเนียมที่ไม่มีทองแดงซึ่งสามารถทนต่อการระเบิดภายในโดยไม่อนุญาตให้เปลวไฟหรือก๊าซร้อนหน นี่เป็นหลักการพื้นฐานของการป้องกันการระเบิดที่รู้จักกันในชื่อ "ป้องกันไฟ" หรือ "ป้องกันการระเบิด" (Ex d) ส่วนประกอบ HMI อุตสาหกรรมภายในรวมถึงจอแสดงผลแผงวงจรและสายไฟทั้งหมดอยู่ภายในเปลือกที่แข็งแกร่งนี้ เทคโนโลยีหน้าจอสัมผัสแบบบูรณาการถูกออกแบบมาเพื่อให้ทํางานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่ปิดผนึกนี้ ในขณะที่ปุ่มกดทางกายภาพให้ตัวเลือกที่น่าเชื่อถื อุปกรณ์มักจะได้รับการรับรองตามมาตรฐานระหว่างประเทศ เช่น ATEX, IECEx, หรือ NEC สําหรับการใช้ในโซนเฉพาะ, รับประกันการปฏิบัติตามข้อกำหนดความปลอดภั

2. ข้อมูลจำเพาะทางเทคนิคและลักษณะการทำงาน

iConEx XY800_D ถูกกําหนดโดยชุดข้อกำหนดทางเทคนิคที่ให้ความสําคัญทั้งประสิทธิภาพและความปลอดภัย โดยทั่วไปมีจอแสดงผล TFT LCD ที่สดใสและความคมชัดสูง มีขนาดหน้าจอประมาณ 8 นิ้ว ให้ความเห็นที่เพียงพอในสภาพแสงต่างๆ จอแสดงผลซ้อนกับแผงสัมผัสที่แข็งแรง, มักจะมีความต้านทานหรือความจุในการฉายแสง, สามารถลงทะเบียนข้อมูลแม้แต่เมื่อสวมถุงมืออุตสาหกรรม. การรวมปุ่มกดทางกายภาพด้วยการจัดอันดับ IP เฉพาะสำหรับแต่ละปุ่มให้แน่ใจว่าตัวเลือกการควบคุมที่เกินไป ในแง่ของพลังงานการประมวลผลมันมีโปรเซสเซอร์ที่ทันสมัยและหน่วยความจำที่เพียงพอสำหรับการใช้ซอฟต์แวร์การแสดงภาพที่ซับซ้อนและจัดการกับงานบันทึ

การเชื่อมต่อเป็นพื้นฐานของการทํางานของมัน โดยมีพอร์ตสื่อสารอุตสาหกรรมหลายพอร์ต เช่น Ethernet, RS-485 และ USB เหล่านี้ช่วยให้การบูรณาการอย่างราบรื่นกับ PLC, ไดรฟ์ความถี่ที่แปรและส่วนประกอบระบบควบคุมอื่น ๆ อุปกรณ์ทํางานบนอินพุตแหล่งจ่ายไฟที่กว้างขวาง รองรับแรงดันไฟฟ้าอุตสาหกรรมทั่วไป สิ่งที่สําคัญที่สุดคือ การจัดอันดับกันการระเบิดของมันได้รับการระบุอย่างชัดเจน เช่น Ex d IIC T6 หรือ Ex td A21 IP66 แสดงถึงความเหมาะสมสําหรับสภาพแวดล้อมก๊าซ ช่วงอุณหภูมิการทำงานของมันมีความกว้างโดยเฉพาะอย่างยิ่งและมีการจัดอันดับการป้องกันการเข้าสูง (IP) เพื่อให้แน่ใจว่ามันยังคงป้องกันฝุ่นและป้องกันจากน้ำแรงดันส

3. คุณสมบัติการออกแบบและรายละเอียดการก่อสร้าง

ตู้ที่แข็งแกร่งและการออกแบบที่ได้รับการรับรองด้านความปลอดภัย

คุณสมบัติการออกแบบที่สําคัญที่สุดของ XY800_D คือห้องป้องกันการระเบิด ที่อยู่อาศัยนี้ไม่เพียงแค่แข็งแกร่ง มันถูกออกแบบอย่างรอบคอบด้วยเส้นทางไฟ เหล่านี้เป็นช่องว่างที่ถูกเครื่องจักรอย่างแม่นยำระหว่างพื้นผิวที่จับคู่ เช่นประตูและร่างกาย ในกรณีที่เกิดการจุดระเบิดภายใน ก๊าซระเบิดจะถูกบังคับให้เดินทางผ่านเส้นทางที่ยาวและแคบเหล่านี้ เมื่อพวกเขาทำเช่นนั้น พวกเขาเย็นลงเพียงพอ เพื่อให้ไฟใด ๆ ที่หนีไปยังสภาพแวดล้อมภายนอก ไม่สามารถจุดไฟบรรยากาศอันตรายรอบๆ ได้อีกต่อไป วัสดุที่ใช้ไม่ประกาย และออกแบบมาเพื่อให้มีความดัน หน้าต่างดูแก้วมีความหนาและลามิเนตเป็นพิเศษ เพื่อต้านทานทั้งความดันของการระเบิดภายในและผลกระทบจากสภาพแวดล้อมภายนอก

อินเตอร์เฟสการควบคุมแบบบูรณาการและปัจจัยมนุษย์

HMI ที่ป้องกันการระเบิดนี้รวมหน้าจอสัมผัสที่ทันสมัยกับปุ่มกดทางกายภาพที่มีสายแข็ง วิธีการไฮบริดนี้เป็นข้อดีในการดำเนินงานที่สําคัญ หน้าจอสัมผัสช่วยให้สามารถนำทางได้อย่างง่ายดายผ่านภาพรวมกระบวนการกราฟิกที่ซับซ้อน การจัดการสูตรและประวัติการเตือน ในขณะเดียวกันปุ่มทางกายภาพให้การเข้าถึงฟังก์ชั่นที่สำคัญทันทีและเชื่อถือได้เช่น การหยุดฉุกเฉิน การเริ่ม / หยุดมอเตอร์ หรือการยอมรับเสียงเตือนซึ่งอาจมีความสำคัญใน การวางแผนได้รับการออกแบบด้วยปัจจัยมนุษย์ในใจเพื่อให้มั่นใจว่าจอแสดงผลสามารถมองเห็นได้อย่างชัดเจนและสามารถเข้าถึงปุ่มได้ง่ายแม้แต่สำหรับผู้ประกอบการที่ส

การจัดการความร้อนและการปิดผนึกขั้นสูง

การจัดการการกระจายความร้อนเป็นความท้าทายที่เป็นเอกลักษณ์สําหรับอิเล็กทรอนิกส์ที่ปิดผนึกภายในตู้กันการระเบิด XY800_D ใช้โซลูชั่นการจัดการความร้อนที่ซับซ้อนซึ่งอาจรวมถึงอ่างความร้อนภายในและการใช้กลยุทธ์ของตู้เองเป็นเครื่องกระจายความร้อนเพื่อให้แน่ใจว่าอุณหภูมิพื้นผิวของอุปกรณ์ไม่เคยเกินชั้นอุณหภูมิ นี่จะป้องกันไม่ให้หน่วยกลายเป็นแหล่งการจุดระเบิดผ่านความร้อน นอกจากนี้ การปิดผนึกที่ครอบคลุมด้วยปะเก็นคุณภาพสูงยังรับประกันความซื่อสัตย์ของติดตั้งบรรลุการจัดอันดับ IP สูงสำหรับการป้องกันฝุ่นและความชื้นซึ่งเป็นสิ่งสำคัญสํ

4. พื้นที่การใช้งานหลักและโซลูชั่นอุตสาหกรรม

iConEx XY800_D พบบทบาทที่จำเป็นในอุตสาหกรรมที่สภาพแวดล้อมการทำงานเป็นอันตรายโดยธรรมชาติ ในภาคน้ำมันและก๊าซ มันถูกใช้บนแพลตฟอร์มต่างชายฝั่ง, ในโรงกลั่นและที่สถานีคอมเพรสเซอร์ท่อเพื่อตรวจสอบความดันหัวบ่อ, การควบคุมอาร์เรย์วาล์ว, และการดูแลกระ ในโรงงานเคมีและยา มันเป็นหน้าต่างของผู้ประกอบการเข้าสู่เครื่องปฏิกรณ์, ภาชนะผสม, และระบบการจัดการวัสดุ, ที่มีตัวทำละลายหรือฝุ่นที่เผาไหม้ได้เป็นประจำ

อุตสาหกรรมปิโตรเคมีพึ่งพา HMI อุตสาหกรรมนี้เพื่อควบคุมกระบวนการที่ซับซ้อนและสําคัญด้านความปลอดภัย เช่นการแตกและการโพลีเมอร์ นอกจากนี้อุตสาหกรรมที่เกี่ยวข้องกับการผลิตหรือการจัดการฝุ่นที่เผาไหม้ได้ เช่น ไซโลเมล็ด โรงงานแป้ง โรงงานแปรรูปไม้ และโรงงานจัดการถ่านหิน ใช้ XY800_D เพื่อตรวจสอบระดับไซโลอย่างปลอดภัย ควบคุมสาย ความแข็งแรงของมันยังทำให้เหมาะสำหรับการใช้ในสภาพแวดล้อมที่อาจระเบิดภายในอุตสาหกรรมการบำบัดน้ำเสียและการเหมืองแร่

5. ข้อดีในการดำเนินงานและประโยชน์ทางเศรษฐกิจ

ความปลอดภัยและการปฏิบัติตามกฎหมายโดยไม่ต้องแพ้

ข้อดีหลักของ XY800_D คือความสามารถในการทําให้ผู้ประกอบการมีปฏิสัมพันธ์โดยตรงกับระบบควบคุมในพื้นที่อันตรายโดยไม่เสียความปลอดภัย การออกแบบ HMI ที่ได้รับการรับรองป้องกันการระเบิดให้มั่นใจว่าเป็นไปตามกฎหมายความปลอดภัยระหว่างประเทศที่เข้มงวด ช่วยให้โรงงานหลีกเลี่ยงอุบัติเหตุที่ร้ายแรง ปรับก ความปลอดภัยที่เกิดขึ้นนี้สร้างพื้นฐานสําหรับการปกป้องชีวิตมนุษย์ ทรัพย์สินที่มีค่า และสิ่งแวดล้อม

เพิ่มประสิทธิภาพในการดําเนินงานและความน่าเชื่อถือ

โดยการวางอินเตอร์เฟสผู้ประกอบการที่ทํางานอย่างเต็มที่โดยตรงในพื้นที่ที่เป็นอันตราย HMI อุตสาหกรรมนี้ขจัดความต้องการในการใช้สายไฟในสนามเป็นเวลานานไปยังห้องควบค นี้ลดค่าใช้จ่ายในการติดตั้งและจุดล้มเหลวที่อาจเกิดขึ้น ผู้ประกอบการสามารถติดตามกระบวนการและตอบสนองเงื่อนไขหรือการเตือนภัยในท้องถิ่นได้ทันที นําไปสู่การตัดสินใจที่รวดเร็วขึ้นและเวลาการตอบสนอ ความน่าเชื่อถือของการก่อสร้างที่แข็งแกร่งแปลเป็นอัตราความล้มเหลวที่ต่ำกว่า ความต้องการในการบำรุงรักษาที่ลดลง และความพร้อมใช้งานของระบบโดยรวมที่สูงขึ้

การประหยัดค่าใช้จ่ายระยะยาวและการลดความเสี่ยง

ในขณะที่การลงทุนแรกใน HMI ที่ป้องกันการระเบิดสูงกว่าแผงมาตรฐาน แต่ค่าใช้จ่ายรวมของการเป็นเจ้าของเป็นที่ดี ความทนทานของอุปกรณ์ลดค่าใช้จ่ายในการเปลี่ยนและความหยุดหยุดในการบำรุงรักษา ที่สำคัญกว่านั้น มันทำหน้าที่เป็นเครื่องมือลดความเสี่ยงที่สําคัญ ค่าใช้จ่ายของอุบัติเหตุการระเบิดเดียวในแง่ของความเสียหายอุปกรณ์, การสูญเสียการผลิต, และความรับผิดชอบจะเป็นทางดาราศาสตร์เมื่อเทียบกับการลงทุนในอุปกรณ์ความปลอดภัยที่ได้รับการ

คำถามที่ถามบ่อย (FAQ)

อะไรที่ทำให้ HMI "ป้องกันการระเบิด" และมันแตกต่างจาก "ปลอดภัยโดยธรรมชาติ" อย่างไร?

HMI ที่ป้องกันการระเบิดเช่น iConEx XY800_D ถูกออกแบบด้วยตู้ที่แข็งแกร่งที่สามารถบรรจุและระบายความร้อนของการระเบิดภายในได้ ป้องกันการจุดไฟบรรยากาศอันตรายภายนอก มันสร้างขึ้นมาแข็งแรงพอที่จะทนต่อความดันภายใน และมีเส้นทางไฟเพื่อดับเพลิง ในทางกลับกัน อุปกรณ์ "ปลอดภัย" (IS) ทํางานตามหลักการของการจํากัดพลังงาน พลังงานไฟฟ้าในอุปกรณ์ IS ถูกเก็บไว้ต่ำมากจนกว่ามันไม่สามารถสร้างประกายหรือความร้อนได้เพียงพอที่จะทําให้เกิดการจุดระเบิด อุปกรณ์ป้องกันการระเบิดมักจะใช้สําหรับอุปกรณ์ที่มีพลังงานสูงขึ้นในโซน 1 / ดิวิชั่น 1 ในขณะที่การออกแบบที่ปลอดภัยโดยธรรมชาติมักจะใช้สําหรับอุปก

หน้าจอสัมผัสสามารถทำงานได้อย่างถูกต้องด้วยแก้วหนาที่จําเป็นสําหรับการจัดอันดับกันการระเบิดได้หรือไม่?

ใช่ หน่วย HMI ที่ป้องกันการระเบิดที่ทันสมัย ถูกออกแบบเพื่อเอาชนะความท้าทายนี้ เทคโนโลยีหน้าจอสัมผัสมักจะมีความต้านทานหรือปรับปรุงพิเศษ Projective Capacitive ถูกออกแบบเพื่อรับรู้ข้อมูลสัมผัสได้อย่างมีประสิทธิภาพผ่านหน้าต่ แม้ว่าอาจมีความแตกต่างเล็กน้อยในความรู้สึกเมื่อเทียบกับแท็บเล็ตผู้บริโภคมาตรฐาน แต่ฟังก์ชันยังคงมีความแข็งแกร่งและทํางานอย่ การปรับเทียบถูกปรับให้ละเอียดที่โรงงาน เพื่อคำนึงถึงอุปสรรคแก้ว

การรับรองสําคัญที่ต้องมองหาเมื่อเลือก HMI ป้องกันการระเบิดสําหรับโครงการทั่วโลกคืออะไร?

สําหรับการใช้งานทั่วโลกการรับรองที่สําคัญที่สุดคือ ATEX (สําหรับสหภาพยุโรป), IECEx (โครงการรับรองระหว่างประเทศ) และมาตรฐาน UL / CSA (สําหรับอเมริกาเหนือ โดยเฉพาะ iConEx XY800_D มักจะมีใบรับรองเหล่านี้หนึ่งหรือมากกว่า มันสําคัญที่จะเลือกรุ่นที่มีการรับรองตรงกับการจัดประเภทพื้นที่อันตราย (เช่น กลุ่มก๊าซ IIC กลุ่มฝุ่น IIIB ชั้นอุณหภูมิ T6) ของสถานที่ติดตั้งตามที่กําหนดโดยหน่วย

การออกแบบปุ่มและหน้าจอสัมผัสแบบไฮบริดให้ประโยชน์แก่ผู้ประกอบการในโลกจริงได้อย่างไร?

การออกแบบไฮบริดให้ที่ดีที่สุดของทั้งสองโลก เพิ่มประสิทธิภาพและความปลอดภัย หน้าจอสัมผัสเหมาะสำหรับการนำทางกราฟิกที่ซับซ้อน การเข้าถึงแนวโน้มข้อมูล และการป้อนค่าตัวเลขหรือข้อความ ปุ่มทางกายภาพให้การเข้าถึงกล้ามเนื้อทันทีไปยังฟังก์ชั่นที่สําคัญที่สุด เช่น การหยุดฉุกเฉิน การเริ่มต้น / หยุดมอเตอร์ หรือการเงี นี่เป็นสิ่งสําคัญในสถานการณ์ที่มีความเครียดสูงที่ความเร็วและความน่าเชื่อถือเป็นสิ่งสําคัญ เนื่องจากปุ่มทางกายภาพสามารถเปิดใช้งานได้โดยไม่ต้องดูหน้าจอ

การพิจารณาการบำรุงรักษาหลักสำหรับการรับประกันความซื่อสัตย์ในระยะยาวของ HMI ที่ป้องกันการระเบิดคืออะไร?

การบำรุงรักษามุ่งเน้นการรักษาความสมบูรณ์ของห้องป้องกันการระเบิด นี่รวมถึงการตรวจสอบติดตั้งอย่างเป็นประจําหรับสัญญาณของความเสียหายหรือการกัดกร่อน มันสําคัญที่จะรับประกันว่า ปะเก็นปิดผนึกทั้งหมดอยู่ในสภาพที่สมบูรณ์แบบ และต่อมสายเคเบิลใด ๆ ที่ใช้ได้รับการแน่นและรับรองอย่างถ เมื่อห้องเปิดสําหรับบริการใด ๆ ต้องปิดอีกครั้งด้วยความระมัดระวังอย่างมากตามค่าแรงบิดที่กําหนดของผู้ผลิตสําหรับสลักเกลียวเพื่อให้แน่ใจว่าเส้ การล้มเหลวในการทําเช่นนั้น อาจทำให้การจัดอันดับความปลอดภัยของการระเบิดอย่างเสียหาย
