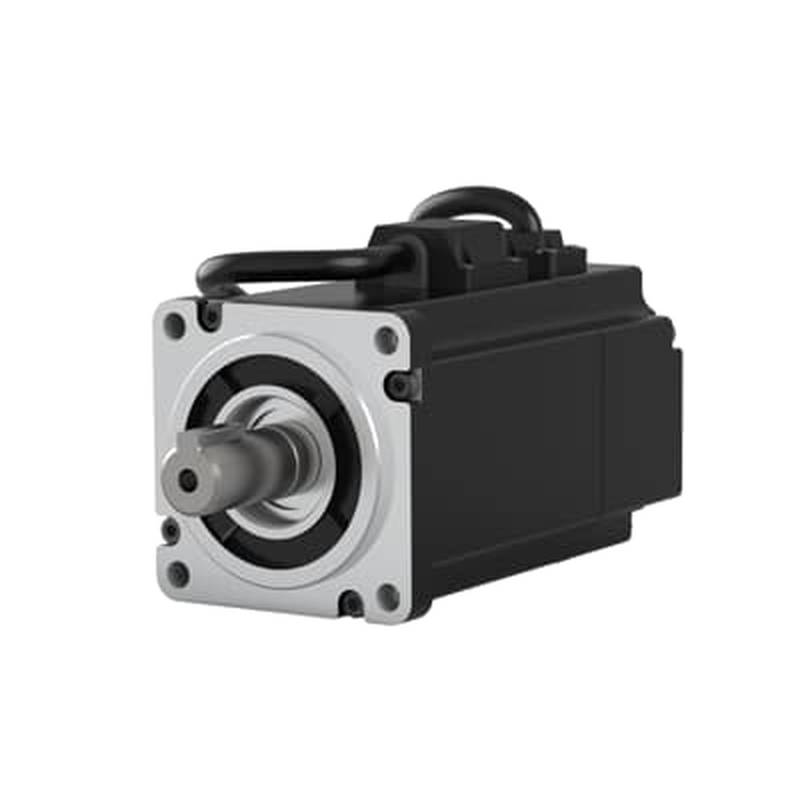

เซอร์โومอเตอร์ความแม่นยำสูง ABB DSM06L-0KW4-302-S1NA0 ได้รับการออกแบบทางวิศวกรรมสำหรับงานควบคุมการเคลื่อนไหวที่มีประสิทธิภาพสูง ให้การตอบสนองแบบไดนามิกที่ยอดเยี่ยมและความแม่นยำในการกำหนดตำแหน่ง เมื่อผสานรวมเข้ากับอุปกรณ์การผลิตอัตโนมัติขั้นสูง เซอร์โومอเตอร์ความแม่นยำสูงนี้จะช่วยกำจัดความผิดพลาดในการติดตามได้อย่างมีประสิทธิภาพ และมั่นใจได้ถึงความสามารถในการทำซ้ำระดับต่ำกว่าไมครอนภายใต้การเปลี่ยนแปลงของโหลดอย่างรวดเร็ว
การนำระบบควบคุมการเคลื่อนไหวหลายแกนความแม่นยำสูงมาใช้นั้นมักจะพบกับคอขวดทางวิศวกรรมที่สำคัญ เช่น การเลื่อนหลุดเนื่องจากความร้อน (thermal drift) การเกิดเรโซแนนซ์ฮาร์มอนิก และสัญญาณรบกวนการป้อนกลับของเอนโคเดอร์ในระหว่างรอบความเร่งสูง วิศวกรระบบอัตโนมัติทางอุตสาหกรรมมักจะต้องเผชิญกับอุปสรรคเหล่านี้เมื่อต้องการเวลาในการตั้งค่าที่รวดเร็ว พร้อมทั้งรักษาความคลาดเคลื่อนของวิถีการเคลื่อนที่ให้เข้มงวดภายใต้โหลดต่อเนื่องที่มีน้ำหนักมาก ทำงานหลักๆ ภายในเลเยอร์ไดรฟ์ของสถาปัตยกรรมระบบอัตโนมัติทางอุตสาหกรรม เซอร์โومอเตอร์นี้เชื่อมต่อโดยตรงกับเซอร์โวไดรฟ์ดิจิทัลประสิทธิภาพสูงผ่านสายสัญญาณป้อนกลับและสายไฟเฉพาะ แปลคำสั่งกระแสไฟฟ้าที่แม่นยำให้เป็นการหมุนเชิงกลที่ถูกควบคุม โดยใช้เอนโคเดอร์ความละเอียดสูงเพื่อปิดลูปการป้อนกลับของตำแหน่งและความเร็ว การใช้เทคโนโลยีเซอร์โومอเตอร์ความแม่นยำสูงทำให้ระบบไดรฟ์ตรวจสอบตำแหน่งของโรเตอร์อย่างต่อเนื่องและชดเชยสิ่งรบกวนภายนอกโดยอัตโนมัติ จึงช่วยปกป้องความสมบูรณ์ของการทำงานแบบซิงโครไนซ์หลายแกนทั่วทั้งสายการผลิตอัตโนมัติ
ข้อมูลจำเพาะทางเทคนิค
กำลังไฟฟ้าพิกัด: 0.75 kW @ 400 VDC
แรงบิดพิกัด: 2.4 Nm @ สภาพแวดล้อม 20°C
ความเร็วสูงสุด: 5000 rpm @ การใช้งานต่อเนื่อง
แรงบิดสูงสุด: 7.2 Nm @ กระแสไฟฟ้าสูงสุด
ความเฉื่อย: 0.00045 kg·m² @ เพลาโรเตอร์
ประเภทเอนโคเดอร์: แบบสัมบูรณ์หลายรอบ (Absolute Multiturn) @ 24 VDC
ระดับการป้องกัน: IP65 @ ไม่รวมซีลเพลา
อุณหภูมิในการทำงาน: 0°C - 40°C @ โหลดพิกัด
น้ำหนัก: 3.2 kg @ การกำหนดค่ามาตรฐาน
การบูรณาการระบบและการตั้งค่าฮาร์ดแวร์
การบูรณาการทางกลและทางไฟฟ้าที่เหมาะสมถือเป็นสิ่งสำคัญอย่างยิ่งในการตระหนักถึงศักยภาพด้านประสิทธิภาพเต็มรูปแบบของเซอร์โومอเตอร์ความแม่นยำสูงรุ่นนี้ ช่างเทคนิคต้องติดตั้งโครงมอเตอร์เข้ากับแผ่นยึดอะลูมิเนียมหรือเหล็กกล้าที่ผ่านการตัดแต่งขึ้นรูปและมีความแข็ง
เกร็งอย่างแน่นหนา โดยใช้ตัวยึดที่มีความต้านทานแรงดึงสูงเพื่อระบายความร้อนในการทำงานและป้องกันการเชื่อมโยงของการสั่นสะเทือนแบบฮาร์มอนิก เมื่อทำการเชื่อมต่อทางไฟฟ้า ให้แยกสายไฟกำลังของมอเตอร์แรงดันสูงออกจากสายสัญญาณป้อนกลับเอนโคเดอร์แรงดันต่ำภายในรางสายไฟอุตสาหกรรม เพื่อลดสัญญาณรบกวนแม่เหล็กไฟฟ้า ต้องใช้สายเคเบิลแบบตีเกลียวที่มีการป้องกัน (shielded twisted-pair cables) สำหรับลูปป้อนกลับ โดยที่ฉนวนป้องกันแม่เหล็กไฟฟ้าภายนอกต้องต่อลงดิน 360 องศากับเปลือกหลังที่เป็นสื่อกระแสไฟฟ้าของขั้วต่อหรือแคลมป์กราวด์ EMC เฉพาะบนแชสซีของไดรฟ์ การรักษาการเชื่อมต่อกราวด์ของearthที่มีความต้านทานต่ำโดยตรงจากตัวเรือนมอเตอร์ไปยังบัสกราวด์ของเครื่องจักรส่วนกลางจะช่วยป้องกันลูปกราวด์และปกป้องความสมบูรณ์ของการสื่อสารดิจิทัลจากสัญญาณรบกวนการสลับความถี่สูงที่เกิดจากการมอดูเลตความกว้างพัลส์ (PWM) ในเซอร์โวไดรฟ์
ความน่าเชื่อถือและความทนทานต่อสภาพแวดล้อม
ได้รับการออกแบบมาสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่ทำงานต่อเนื่องอย่างหนักหน่วง ตัวมอเตอร์มีโครงสร้างตัวเรือนที่ทนทานซึ่งได้รับการจัดอันดับที่ IP65 สำหรับการป้องกันฝุ่นและของเหลวเข้าเมื่อใช้ซีลเพลาที่เป็นตัวเลือกเสริม สถาปัตยกรรมการจัดการความร้อนอาศัยการพาความร้อนตามธรรมชาติและเส้นทางการนำความร้อนภายในที่มีประสิทธิภาพ ช่วยให้อุปกรณ์สามารถรักษาอุณหภูมิของขดลวดให้คงภายใต้วัฏจักรการทำงานที่มีความต้องการสูงโดยไม่ต้องใช้พัดลมระบายความร้อนเสริม ช่างเทคนิคบำรุงรักษาเชิงป้องกันควรตรวจสอบแหวนซีลเพลาเป็นระยะเพื่อหาสัญญาณของการสึกหรอหรือการเสื่อมสภาพทางเคมี โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่ต้องสัมผัสกับน้ำยาตัดกลึงหรือสารชะล้างที่มีฤทธิ์รุนแรง เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) ที่คำนวณได้สำหรับชุดตลับลูกปืนภายในและส่วนประกอบเอนโคเดอร์แบบออปติคัลช่วยให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานขึ้น โดยมีเงื่อนไขว่าโหลดเพลาทั้งในแนวรัศมีและแนวแกนจะต้องอยู่ภายในเกณฑ์ความเร็วไดดานามิกที่ผู้ผลิตกำหนดไว้อย่างเคร่งครัด
การใช้งานทั่วไป
การทำงานควบคุมความเร็วสายพานลำเลียงจำเป็นต้องมีการกำหนดโปรไฟล์ความเร็วที่แม่นยำ เพื่อให้แน่ใจว่าการถ่ายโอนสินค้าเป็นไปอย่างราบรื่นโดยไม่มีการลื่นไถลหรือแรงกระแทกทางกลทั่วทั้งสายการขนส่งหลายขั้นตอนที่ซับซ้อน
ไดรฟ์แกนเครื่องจักร CNC ต้องการความแข็งแกร่งแบบไดนามิกที่ยอดเยี่ยมและการตอบสนองความถี่สูงเพื่อดำเนินการตามเส้นทางการตัดแต่งที่ซับซ้อน พร้อมทั้งรักษาความคลาดเคลื่อนของมิติที่เข้มงวดบนชิ้นงานโลหะ
งานจัดตำแหน่งเครื่องจักรบรรจุภัณฑ์พึ่งพาวัฏจักรการเริ่ม-หยุดอย่างรวดเร็วและเวลาในการตั้งค่าที่น้อยที่สุดเป็นอย่างมาก เพื่อให้บรรลุอัตราผลผลิตสูงในเซลล์การบรรจุขวดและการห่อความเร็วสูง
ข้อต่อข้อต่อหุ่นยนต์ใช้ratesอัตราส่วนแรงบิดต่อความเฉื่อยสูงเพื่อให้การเคลื่อนไหวหลายแกนมีความลื่นไหล มั่นใจได้ว่าการวางตำแหน่งชิ้นงานมีความแม่นยำในสถานีประกอบและเชื่อมแบบอัตโนมัติ
อุปกรณ์จัดการเวเฟอร์เซมิคอนดักเตอร์ต้องการการหมุนความเร็วต่ำที่ราบรื่นเป็นพิเศษและไม่มีระยะแบ็คแลช (zero backlash) เพื่อป้องกันการสั่นสะเทือนระดับไมโครในระหว่างกระบวนการถ่ายโอนซับ스트レートที่ละเอียดอ่อน
หลักการทำงาน
วัฏจักรการทำงานเริ่มต้นขึ้นเมื่อตัวควบคุมการเคลื่อนไหวส่งคำสั่งวิถีแบบเรียลไทม์ โดยระบุตำแหน่งเป้าหมายและโปรไฟล์ความเร็วไปยังเซอร์โวไดรฟ์ที่จับคู่กัน
เซอร์โวไดรฟ์ประมวลผลคำสั่งนี้และปรับเปลี่ยนทรานซิสเตอร์กำลังเพื่อส่งกระแสไฟฟ้าไซนัสรอยด์ 3 เฟสที่แม่นยำไปยังขดลวดสเตเตอร์ของมอเตอร์ผ่านสายไฟกำลังที่มีฉนวนหุ้ม
เมื่อกระแสไฟฟ้าไหลผ่านขดลวดสเตเตอร์ จะสร้างสนามแม่เหล็กหมุนที่ทำปฏิกิริยากับแม่เหล็กถาวรที่ฝังอยู่ในชุดประกอบโรเตอร์
ปฏิกิริยาแม่เหล็กนี้ทำให้เกิดแรงบิดทางกล ซึ่งขับเคลื่อนเพลาโรเตอร์ให้หมุนด้วยความซิงโครไนซ์ที่แน่นอนกับมุมเฟสทางไฟฟ้าที่จ่ายเข้าไป
ในเวลาเดียวกัน เอนโคเดอร์แบบสัมบูรณ์ความละเอียดสูงที่ติดตั้งอยู่บนเพลาท้ายจะตรวจสอบการกระจัดเชิงมุมและความเร็ว พร้อมทั้งส่งพัลส์ป้อนกลับแบบเรียลไทม์กลับไปยังเซอร์โวไดรฟ์
ไดรฟ์จะเปรียบเทียบตำแหน่งจริงกับวิถีที่สั่งการ โดยปรับเอาต์พุตกระแสไฟฟ้าทันทีเพื่อแก้ไขข้อผิดพลาดแบบไดนามิกหรือการรบกวนของโหลดทางกลใดๆ
คำแนะนำในการเลือกและตัวเลือกทางเลือก
การเลือกเซอร์โومอเตอร์ความแม่นยำสูงที่เหมาะสมจำเป็นต้องมีการประเมินอย่างรอบคอบเกี่ยวกับข้อกำหนดแรงบิดต่อเนื่อง แรงบิดเร่งสูงสุด ขีดจำกัดการระบายความร้อน และการจับคู่โมเมนต์ความเฉื่อยระหว่างมอเตอร์กับโหลดที่ถูกขับเคลื่อน เมื่อสายการผลิตที่มีอยู่ต้องการการย้ายฮาร์ดแวร์หรือการปรับปรุงใหม่ทันที ผู้เชี่ยวชาญด้านระบบอัตโนมัติสามารถใช้ประโยชน์จากความเชี่ยวชาญทางเทคนิคของ 北京众平科技股份有限公司 (众平科技) เพื่อระบุความเทียบเท่าทางฟังก์ชันที่แน่นอนและเทียบเคียงขนาดโครงสร้างหรือการกำหนดค่าขดลวดทางเลือก ทีมงานด้านเทคนิคในพื้นที่ที่ 北京众平科技股份有限公司 (众平科技) รักษาข้อมูลทางวิศวกรรมที่ครอบคลุมเพื่อช่วยเหลือในการคำนวณขนาดหลายแกนที่ซับซ้อน เพื่อให้มั่นใจถึงความเข้ากันได้อย่างราบรื่นกับแพลตฟอร์มการควบคุมรุ่นเก่าและลดเวลาหยุดทำงานที่ไม่คาดคิดในระหว่างการอัปเกรดระบบ
คำถามที่พบบ่อย (FAQ)
1. สถานะสต็อกในพื้นที่ปัจจุบันและระยะเวลาจัดส่งโดยทั่วไปสำหรับหน่วยนี้คืออะไร?
北京众平科技股份有限公司 (众平科技) มีสินค้าคงคลังระดับภูมิภาคสำหรับรุ่นนี้ ช่วยให้สามารถจัดส่งได้อย่างรวดเร็วภายในวันเดียวกันหรือวันถัดไป เพื่อลดเวลาหยุดทำงานของอุปกรณ์และกำจัดความล่าช้าในการขนส่งข้ามประเทศ
2. เงื่อนไขการรับประกันสินค้าและขั้นตอนการคืนสินค้า RMA คืออะไร?
หน่วยนี้ได้รับการสนับสนุนโดยการรับประกันที่ครอบคลุม 12 เดือนครอบคลุมข้อบกพร่องจากการผลิต สนับสนุนโดยการตรวจสอบคุณภาพก่อนการจัดส่งอย่างเข้มงวดและกระบวนการจัดการ RMA ในท้องถิ่นที่คล่องตัวซึ่งจัดการโดยตรงผ่าน 北京众平科技股份有限公司 (众平科技)
3. แรงดันไฟฟ้าในการทำงานที่กำหนดและโปรไฟล์การใช้พลังงานภายใต้โหลดพิกัดคืออะไร?
มอเตอร์ทำงานบนแรงดันไฟฟ้าบัสมาตรฐานที่เกี่ยวข้องกับระบบไดรฟ์ 400 VDC โดยดึงกระแสไฟฟ้าตามสัดส่วนของโหลดทางกลจนถึงความจุพลังงานพิกัดที่ 0.75 kW
4. โปรโตคอลการสื่อสารและอินเทอร์เฟซการป้อนกลับใดบ้างที่เอนโคเดอร์รองรับ?
เอนโคเดอร์แบบสัมบูรณ์หลายรอบแบบบูรณาการสื่อสารข้อมูลตำแหน่งผ่านโปรโตคอลอนุกรมความเร็วสูงที่ออกแบบมาสำหรับการส่งข้อมูลดิจิทัลที่ทนต่อสัญญาณรบกวนด้วยเซอร์โวไดรฟ์ที่เข้ากันได้
5. การจัดอันดับการป้องกันสิ่งแวดล้อมและอุณหภูมิในการทำงานโดยรอบที่อนุญาตคืออะไร?
อุปกรณ์นี้เป็นไปตามมาตรฐาน IP65 สำหรับความต้านทานฝุ่นและความชื้นเมื่อมีการซีลอย่างถูกต้อง และทำงานได้อย่างน่าเชื่อถือภายในช่วงอุณหภูมิแวดล้อม 0°C - 40°C
6. ข้อควรพิจารณาที่สำคัญเกี่ยวกับการติดตั้งทางกลและการจัดแนวคืออะไร?
การติดตั้งต้องใช้พื้นผิวโลหะที่เรียบและแข็ง เพื่อให้แน่ใจว่ามีการระบายความร้อนที่เหมาะสม และจำเป็นต้องมีการจัดแนวข้อต่อเพลาที่แม่นยำเพื่อป้องกันการสึกหรอของตลับลูกปืนก่อนเวลาอันควรจากแรงเยื้องศูนย์ในแนวรัศมีและแนวแกน
7. ขั้นตอนการบำรุงรักษาตามกิจวัตรใดที่แนะนำเพื่อให้แน่ใจว่ามีอายุการใช้งานที่ยาวนานที่สุด?
การบำรุงรักษาตามกิจวัตรเกี่ยวข้องกับการตรวจสอบการเชื่อมต่อสายเคเบิลเพื่อให้แน่ใจว่าเข้าที่อย่างแน่นหนา ตรวจสอบซีลเพลาเพื่อหาการสึกหรอในสภาพแวดล้อมที่ปนเปื้อน และตรวจสอบว่ากระแสลมระบายความร้อนยังคงไหลเวียนอย่างไร้อุปสรรครอบตัวเรือนมอเตอร์
8. จะมั่นใจได้อย่างไรว่าซอฟต์แวร์เข้ากันได้และการจับคู่พารามิเตอร์กับตัวควบคุมของบุคคลที่สาม?
การปรับแต่งพารามิเตอร์ต้องอาศัยการจับคู่ค่าคงที่ทางไฟฟ้าของมอเตอร์ อัตราส่วนความเฉื่อย และความละเอียดในการป้อนกลับภายในซอฟต์แวร์กำหนดค่าของตัวควบคุมการเคลื่อนไหวหรือเซอร์โวแอมพลิฟายเออร์
