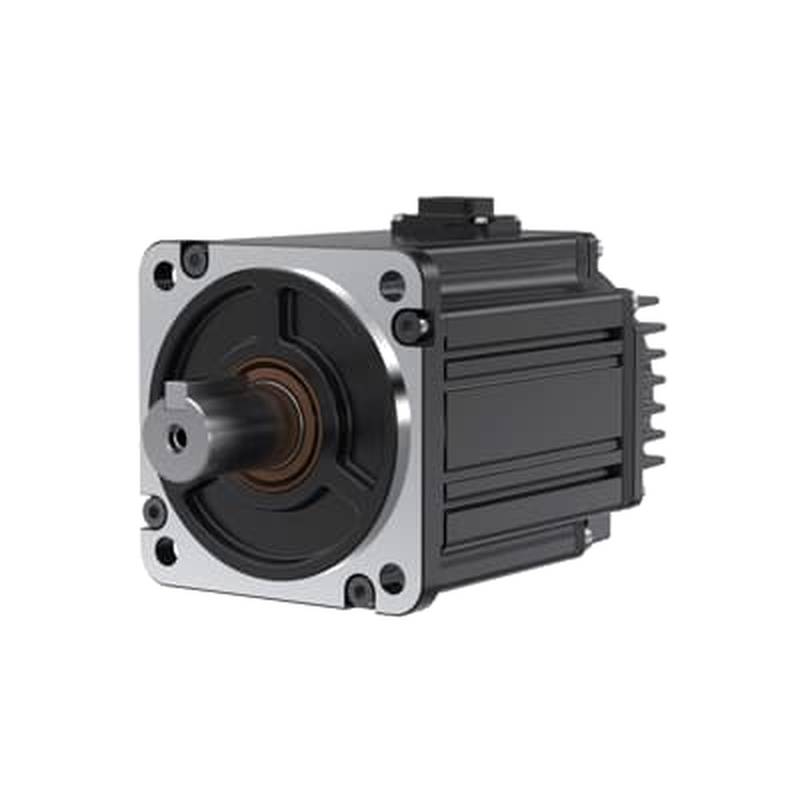

เซอร์โวมอเตอร์ AC ดิจิทัลแบบวงปิด ABB(ABB) ESM08X-75A-302-T4BTB00 ขนาด 750W

ABB ESM08X-75A-302-T4BTB00 เป็นมอเตอร์สมรรถนะสูงขนาด 750W ที่ออกแบบมาสำหรับการควบคุมแบบวงปิด (closed loop) ของเซอร์โวมอเตอร์ ซึ่งทำหน้าที่เป็นส่วนประกอบสำคัญในระบบเซอร์โวไดรฟ์ AC แบบดิจิทัล อุปกรณ์นี้ช่วยจัดการการเคลื่อนไหวที่แม่นยำสำหรับสายการผลิตอัตโนมัติ เครื่องจักร CNC และชุดอุปกรณ์วางตำแหน่งหุ่นยนต์ ด้วยกำลังเอาต์พุตที่กำหนดไว้ที่ 750W มอเตอร์จึงรวมกลไกการตอบรับขั้นสูงเพื่อรักษาการซิงโครไนซ์และความเสถียรระหว่างการทำงานด้วยความเร็วสูง ทีมวิศวกรรมและทีมบำรุงรักษามักเลือกรุ่นนี้เพื่อแก้ไขปัญหาความเสื่อมสภาพในระบบวางตำแหน่งเดิม เพื่อให้มั่นใจถึงความน่าเชื่อถือของอุปกรณ์ โครงสร้างที่แข็งแรงรองรับการส่งแรงบิดที่สม่ำเสมอ ซึ่งจำเป็นต่อการรักษาปริมาณงานในสภาพแวดล้อมทางอุตสาหกรรมที่ซับซ้อน

ประเภทผลิตภัณฑ์ & หมวดหมู่ การวางตำแหน่ง

ผลิตภัณฑ์นี้จัดอยู่ในประเภทเซอร์โวมอเตอร์ AC ความแม่นยำสูงที่ออกแบบมาเพื่อบูรณาการเข้ากับสถาปัตยกรรมการควบคุมการเคลื่อนไหว ในระบบอัตโนมัติทางอุตสาหกรรม อุปกรณ์นี้ทำหน้าที่เป็นตัวกระตุ้น (actuator) ที่รับสัญญาณไฟฟ้าจากเซอร์โวไดรฟ์เพื่อดำเนินการเคลื่อนไหวทางกลที่แม่นยำ จัดอยู่ในหมวดหมู่ฮาร์ดแวร์ควบคุมการเคลื่อนไบบบบบบบแบบวงปิด ซึ่งอาศัยการตอบรับอย่างต่อเนื่องเพื่อขจัดข้อผิดพลาดในสภาวะคงตัว รุ่นนี้ได้รับการออกแบบมาสำหรับการใช้งานที่มีความเฉื่อยปานกลาง ซึ่งการเร่งความเร็วและการวางตำแหน่งที่แม่นยำมีความสำคัญต่อความสำเร็จในการดำเนินงาน

เมื่อต่อยอดจากการจำแนกประเภทนี้ มอเตอร์จะทำหน้าที่เป็นจุดเชื่อมต่อทางกายภาพสำหรับระบบควบคุม โดยแปลงพลังงานแม่เหล็กไฟฟ้าให้เป็นแรงบิดทางกลที่ควบคุมได้ ซึ่งแตกต่างจากมอเตอร์เหนี่ยวนำมาตรฐานเนื่องจากความสามารถในการจัดการโหลดที่แปรผันในขณะที่ยังคงรักษาความแม่นยำในการติดตามสูง ซีรีส์ ESM08X-75A-302-T4BTB00 ได้รับการปรับให้เหมาะสมเป็นพิเศษสำหรับไดรฟ์ดิจิทัล ซึ่งช่วยให้สามารถสื่อสารด้วยความเร็วสูงและปรับการตอบสนองแบบเรียลไทม์ในกระบวนการทำงานของการผลิตอัตโนมัติ

ข้อมูลจำเพาะทางเทคนิค

กำลังไฟพิกัด: 0.75 kW

แรงบิดพิกัด: 2.39 NM

ความเร็วพิกัด: 3000 RPM

แรงบิดสูงสุด: 7.17 NM

กระแสไฟพิกัด: 5.1 A

ระดับแรงดันไฟฟ้า: 200-230 V

ความละเอียดการตอบรับ: 20-BIT

ระดับการป้องกัน: IP65

ระดับฉนวน: F

อุณหภูมิในการทำงาน: 0 ถึง 40 °C

จุดเด่นทางเทคนิค

การออกแบบทางไฟฟ้าของมอเตอร์นี้ได้รับการปรับให้เหมาะสมสำหรับการสื่อสารแบนด์วิธสูงภายในสภาพแวดล้อมการควบคุมแบบดิจิทัล ด้วยความละเอียดการตอบรับ 20-BIT ตามเอกสารข้อมูลของผู้ผลิต อุปกรณ์จึงรับประกันความแม่นยำในการวางตำแหน่งระดับต่ำกว่ามิลลิเมตรโดยการให้ข้อมูลที่ละเอียดกลับไปยังไดรฟ์ ความละเอียดระดับนี้ช่วยลดการสั่นสะเทือนทางกลระหว่างรอบความเร็วสูง ซึ่งมีส่วนโดยตรงต่ออายุการใช้งานของกระปุกเกียร์และสกรูนำที่เชื่อมต่ออยู่

ในส่วนของประสิทธิภาพ มอเตอร์แสดงให้เห็นถึงเสถียรภาพทางความร้อนและความหนาแน่นของแรงบิดที่แข็งแกร่งในระหว่างรอบการทำงานต่อเนื่อง ความเร็วพิกัดที่ 3000 RPM ตามเอกสารข้อมูลของผู้ผลิตช่วยให้ระบบสามารถบรรลุเวลาในรอบการทำงานที่สั้นในงานประกอบที่มีปริมาณงานสูง นอกจากนี้ ระดับการป้องกัน IP65 ยังเป็นเกราะป้องกันที่เชื่อถือได้จากฝุ่นและละอองน้ำแรงดันต่ำ ทำให้มั่นใจได้ถึงความสมบูรณ์ในการปฏิบัติงานในสภาพแวดล้อมที่มีสารปนเปื้อนในอากาศ

สถานการณ์การใช้งาน

การตัดเฉือน CNC ที่แม่นยำ: ความละเอียดการตอบรับ 20-BIT ของมอเตอร์ช่วยให้สามารถดำเนินการตามเส้นทางเครื่องมือได้อย่างแม่นยำในระหว่างกระบวนการกัดที่ซับซ้อน ความแม่นยำนี้ช่วยลดความจำเป็นในการเก็บงานละเอียดรองและยืดอายุการใช้งานของเครื่องมือตัด สายการบรรจุภัณฑ์อัตโนมัติ: ด้วยการใช้กำลังเอาต์พุต 750W มอเตอร์จึงส่งแรงบิดที่สม่ำเสมอสำหรับการจัดทำดัชนีสายพานลำเลียงด้วยความเร็วสูงและการคัดแยกผลิตภัณฑ์ ความเสถียรนี้ช่วยป้องกันการสะสมของพัสดุ ซึ่งช่วยลดเวลาหยุดทำงานของระบบได้อย่างมาก หุ่นยนต์หยิบและวาง (Robotic Pick-and-Place): ความสามารถในการเร่งความเร็วสูงที่ได้รับจากแรงบิดสูงสุด 7.17 NM ช่วยให้สามารถเคลื่อนที่ระหว่างจุดพิกัดได้อย่างรวดเร็ว ประสิทธิภาพนี้ช่วยเพิ่มปริมาณงานรวมของหน่วยในขณะที่ยังคงความน่าเชื่อถือของส่วนประกอบในระยะยาว

คำแนะนำในการเลือก

เหมาะสำหรับการประกอบที่มีความแม่นยำสูง: อุปกรณ์นี้เหมาะอย่างยิ่งสำหรับงานที่ต้องการความสามารถในการทำซ้ำสูง เช่น การติดตั้งชิ้นส่วนอิเล็กทรอนิกส์ เนื่องจากความละเอียด 20-BIT และความเร็วพิกัด 3000 RPM ไม่เหมาะสำหรับเตาหลอมอุตสาหกรรมที่มีอุณหภูมิสูง: มอเตอร์ได้รับการจัดอันดับสำหรับอุณหภูมิในการทำงานสูงสุด 40 °C ตามข้อกำหนดทางเทคนิค ทำให้ไม่เหมาะสมสำหรับการติดตั้งในสภาพแวดล้อมที่เกินขีดจำกัดนี้โดยไม่มีระบบระบายความร้อน

คำถามที่พบบ่อย (FAQ)

1. พิกัด 750W ให้แรงบิดเพียงพอสำหรับการจัดการวัสดุหนักหรือไม่?

กำลังเอาต์พุต 750W สร้างแรงบิดพิกัด 2.39 NM ซึ่งออกแบบมาสำหรับการใช้งานที่มีน้ำหนักปานกลางมากกว่าการจัดการงานหนัก หากกระบวนการของคุณต้องการแรงบิดที่ต่อเนื่องสูงกว่า 7.17 NM มอเตอร์นี้อาจประสบปัญหาความร้อนเกินหรือความล้มเหลวก่อนกำหนด บริษัท ปักกิ่ง 众平科技股份有限公司 (Beijing Zhongping Technology) แนะนำให้ประเมินความต้องการโหลดสูงสุดของคุณเทียบกับกราฟแรงบิด-ความเร็วของมอเตอร์ก่อนที่จะสรุปการเลือกของคุณ

2. อุณหภูมิแวดล้อมในการทำงานสูงสุดสำหรับมอเตอร์นี้คือเท่าใด?

มอเตอร์ได้รับการจัดอันดับสำหรับช่วงอุณหภูมิการทำงาน 0 ถึง 40 °C ตามข้อกำหนดของผู้ผลิต การใช้งานอุปกรณ์นี้เกิน 40 °C จะทำให้ความสมบูรณ์ของฉนวนลดลงอย่างมากและทำให้อายุการใช้งานที่คาดหวังลดลง ทีมงานของเราแนะนำให้ตรวจสอบให้แน่ใจว่ามีการระบายอากาศหรือระบบทำความเย็นที่เพียงพอหากอุณหภูมิแวดล้อมของโรงงานของคุณเกิน 35 °C

3. มอเตอร์นี้สามารถใช้ในสภาพแวดล้อมที่มีการฉีดล้างได้หรือไม่?

มอเตอร์มีระดับการป้องกัน IP65 ซึ่งหมายความว่ากันฝุ่นและทนต่อละอองน้ำแรงดันต่ำ อย่างไรก็ตาม มันไม่ได้ออกแบบมาสำหรับการแช่ในน้ำทั้งหมดหรือการทำความสะอาดด้วยไอน้ำแรงดันสูง ซึ่งเป็นเรื่องปกติในการใช้งานด้านสุขอนามัย โปรดตรวจสอบโปรโตคอลการทำความสะอาดของคุณ หากเกี่ยวข้องกับการฉีดพ่นแรงดันสูง จำเป็นต้องมีตู้ป้องกันเพิ่มเติม

4. จำเป็นต้องมีไดรฟ์ดิจิทัลเฉพาะสำหรับความละเอียดการตอบรับ 20-BIT นี้หรือไม่?

ใช่ มอเตอร์นี้ต้องการเซอร์โวไดรฟ์ที่สามารถประมวลผลข้อมูลการตอบรับแบบอนุกรม 20-BIT เพื่อให้ได้ประสิทธิภาพตามที่กำหนด การใช้ไดรฟ์ที่ไม่รองรับจะทำให้ระบบไม่สามารถปิดลูปได้อย่างมีประสิทธิภาพ ส่งผลให้เกิดข้อผิดพลาดในการวางตำแหน่งหรือข้อผิดพลาดในการสื่อสาร ทีมงานของเราสามารถช่วยตรวจสอบความเข้ากันได้ของฮาร์ดแวร์ไดรฟ์ปัจจุบันของคุณได้

5. กรอบเวลาการส่งมอบที่คาดหวังสำหรับหน่วยนี้คือเท่าใด?

การส่งมอบมาตรฐานสำหรับเซอร์โวมอเตอร์ ABB ซีรีส์ ESM ขนาด 0.75 kW นี้โดยปกติคือ 2 ถึง 4 สัปดาห์หลังจากยืนยันคำสั่งซื้อ ขึ้นอยู่กับตารางการผลิตของโรงงานในปัจจุบันและความต้องการในการกำหนดค่า เราขอแนะนำให้ติดต่อเราเพื่อตรวจสอบสถานะสินค้าคงคลังแบบเรียลไทม์และระยะเวลาในการรอคอยสินค้าตามสถานที่จัดส่งและปริมาณการสั่งซื้อเฉพาะของคุณ

6. กระแสไฟพิกัด 5.1 A ส่งผลต่อการวางแผนการจ่ายพลังงานอย่างไร?

กระแสไฟพิกัด 5.1 A เป็นค่าหลักที่ใช้ในการคำนวณความจุที่ต้องการของเอาต์พุตสเตจและสายไฟของไดรฟ์ บริษัท ปักกิ่ง 众平科技股份有限公司 (Beijing Zhongping Technology) แนะนำให้ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟและเบรกเกอร์ของคุณมีขนาดเหมาะสมเพื่อรองรับความต้องการกระแสไฟสูงสุดเพื่อป้องกันการตัดไฟโดยไม่จำเป็น คุณควรปรึกษาผังไฟฟ้าของคุณเพื่อตรวจสอบว่าขีดจำกัดกระแสไฟฟ้าอยู่ในขอบเขตความปลอดภัย

7. งานบำรุงรักษาใดบ้างที่จำเป็นเพื่อยืดอายุการใช้งานของมอเตอร์นี้?

การบำรุงรักษาปกติรวมถึงการตรวจสอบซีลเพลาเพื่อหาการสึกหรอ และตรวจสอบให้แน่ใจว่าทางระบายอากาศยังคงปราศจากฝุ่นหรือเศษผง เมื่อพิจารณาถึงระดับ IP65 ขอแนะนำให้ตรวจสอบขั้วต่อสายเคเบิลเพื่อหาการกัดกร่อนเป็นระยะเพื่อรักษาความสมบูรณ์ของสัญญาณ การไม่กำจัดเศษผงอาจนำไปสู่ความร้อนสูงเกินไป ดังนั้นควรดำเนินการตามกำหนดการตรวจสอบด้วยสายตารายไตรมาส

8. รุ่นนี้เข้ากันได้กับขายึดมอเตอร์แบบเดิมหรือไม่?

ต้องตรวจสอบขนาดทางกลเทียบกับเฟรมที่มีอยู่ของคุณเพื่อให้แน่ใจว่าการจัดตำแหน่งรูโบลต์และความสูงของเพลาตรงกัน หากข้อกำหนดทางกายภาพไม่ตรงกัน จำเป็นต้องมีแผ่นอะแดปเตอร์หรือการปรับเปลี่ยนขายึดเพื่อยึดมอเตอร์ให้ถูกต้อง เราขอแนะนำให้ตรวจสอบแบบ CAD ทางกลเพื่อให้แน่ใจว่าพอดีทางกลก่อนการติดตั้ง

9. มีแนวทางการอัปเกรดใดบ้างหากรุ่นนี้ไม่ตรงกับความต้องการของฉันทั้งหมด?

หากการใช้งานของคุณต้องการพลังงานที่สูงขึ้นหรือโปรโตคอลการตอบรับทางเลือก เราสามารถแนะนำหน่วยภายในซีรีส์เดียวกันที่ให้แรงบิดสูงขึ้นหรือความสามารถในการเชื่อมต่อที่แตกต่างกัน โปรดระบุความต้องการแรงบิดและความเร็วเฉพาะของคุณให้กับทีมงานของเราเพื่อการตรวจสอบทางเทคนิคที่ครอบคลุม เราจะระบุการกำหนดค่าทางเลือกที่สามารถบูรณาการเข้ากับสถาปัตยกรรมการควบคุมที่มีอยู่ของคุณได้

10. มีอะไหล่สำหรับมอเตอร์นี้หรือไม่?

มีอะไหล่เช่น ซีลน้ำมันสำรองและขั้วต่อการตอบรับ แต่ตัวมอเตอร์มักจะถูกเปลี่ยนเป็นหน่วยโมดูลาร์สำหรับความต้องการด้านเวลาทำงานที่สำคัญ หากคุณพบปัญหาตลับลูกปืนหรือขดลวดล้มเหลว การเปลี่ยนหน่วยมักจะคุ้มค่ากว่าการซ่อมแซมหน้างาน ทีมงานของเราสามารถเสนอราคาสำหรับหน่วยทดแทนที่สมบูรณ์เพื่อลดเวลาหยุดทำงานของโรงงานของคุณ
