1. ภาพรวมของผลิตภัณฑ์และการบูรณาการระบบ

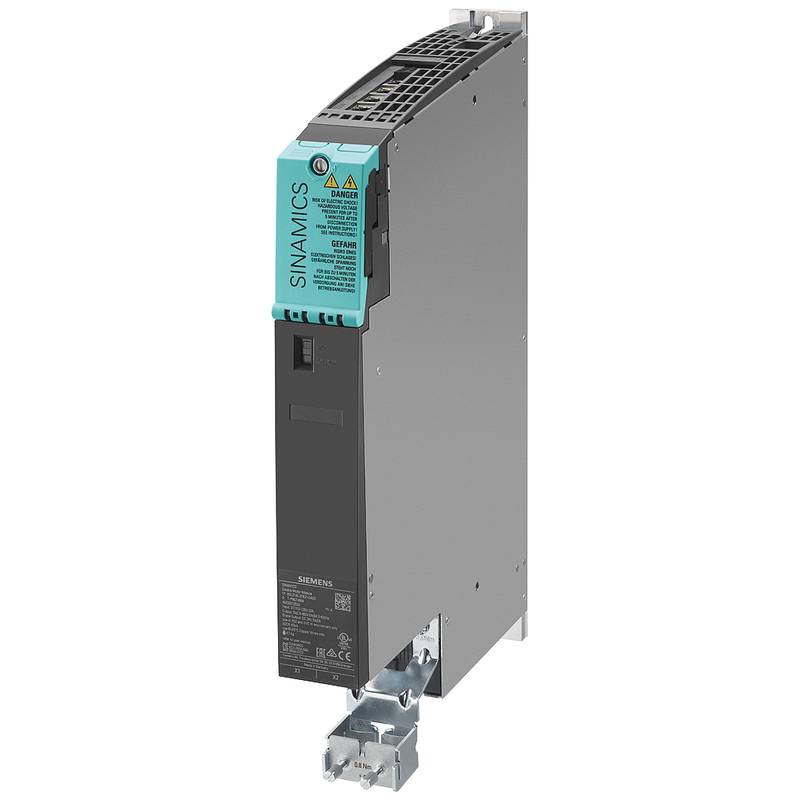

ซีเมนส์ 6SL3120-2TE13-0AD0 เป็นโมดูลมอเตอร์คู่ที่ทำหน้าที่เป็นส่วนประกอบพลังงานที่สำคัญในระบบไดรฟ์ SINAMICS S120 มันดําเนินการตามหลักการ "บัส DC ทั่วไป" ที่โมดูลแหล่งจ่ายไฟกลางให้บัส DC 600 โวลต์ และโมดูลแกนสองนี้ดึงจากมันเพื่อขับเคลื่อนมอเตอร์แยกกันสองตัวอย่างอิส สถาปัตยกรรมนี้มีประสิทธิภาพสูงสําหรับเครื่องจักรที่มีหลายแกน เนื่องจากมันให้การแปลงพลังงานเป็นศูนย์กลางและกระจายการควบคุมมอ
โมดูลตัวเองทำงานเป็นอินเวอร์เตอร์ที่มีประสิทธิภาพ อย่างไรก็ตาม มันพึ่งพาหน่วยควบคุม Siemens ที่แยกต่างหาก (เช่น CU320-2) หรือระบบ CNC SINUMERIK สําหรับความฉลาด หน่วยควบคุมดำเนินการควบคุมการเคลื่อนไหวทั้งหมด และสื่อสารกับโมดูลมอเตอร์ผ่านอินเตอร์เฟส DRIVE-CLiQ ที่รวม การเชื่อมต่อดิจิตอลนี้ช่วยให้การตั้งค่าอัตโนมัติการควบคุมที่แม่นยำและการวินิจฉัยที่ครอบคลุมทําให้การใช้งานและการบำรุงร
2. ข้อมูลจำเพาะทางเทคนิคและการออกแบบ
6SL3120-2TE13-0AD0 ถูกกําหนดโดยชุดข้อกำหนดทางเทคนิคที่แข็งแกร่ง มันออกแบบมาสําหรับช่วงแรงดันไฟฟ้าป้อนเชื่อมโยง DC 510 ถึง 720 โวลต์ DC ที่ตรงกับแรงดันสายไฟฟ้า AC 380 ถึง 480 โวลต์ แต่ละช่องของมันสองช่องให้กระแสออกที่ได้รับการจัดอันดับ 3 A ด้วยกระแสสูงสุด 9 A ต่อช่องรองรับการโหลดเกินไดนามิกสูง
โมดูลถูกสร้างขึ้นในรูปแบบหน่วยไดรฟ์ Booksize โดยเฉพาะอย่างยิ่งในขนาดกรอบ D. การออกแบบ "ประเภท D" นี้ถูกเพิ่มประสิทธิภาพสําหรับการทํางานแบบไดนามิกสูงและไม่สม่ำเสมอที่มีความสามารถในการโหลดเกินไปถึ การระบายความร้อนถูกจัดการโดยพัดลมภายในที่ให้ความร้อนด้วยอากาศบังคับให้แน่ใจว่าการกระจายความร้อนที่น่าเชื่อถือได้ภายในข้อจํากัดของการติดต โมดูลยังสนับสนุนฟังก์ชั่น "Safety Integrated" ที่ช่วยให้มันสามารถมีส่วนร่วมในระบบความปลอดภัยโดยรวมของเครื่องจักร บรรลุระดับความสมบูรณ์ด้านความปลอดภัย SIL 2 ตาม IEC 61
3. คุณสมบัติหลักและการบูรณาการทางกายภาพ
การควบคุมแกนสองและประสิทธิภาพพื้นที่
คุณสมบัติที่สําคัญที่สุดของโมดูลนี้คือความสามารถในการควบคุมมอเตอร์สองมอเตอร์จากหน่วยเดียว การออกแบบสองแกนนี้มีประสิทธิภาพช่วยลดพื้นที่ทางกายภาพและฮาร์ดแวร์การติดตั้งที่จําเป็นเมื่อเทียบกับการใช้โมดูลแกนเดียวที่แยกกันสองตัว นําไปสู่การออกแบบตู้ ปัจจัยรูปแบบหน่วยขับเคลื่อน Booksize เป็นสิ่งสำคัญสําหรับเรื่องนี้ที่ช่วยให้มีความหนาแน่นสูงการติดตั้งติดต่อกันหลายหน่วยบนรางเดียวภายในตู้ไฟฟ้า
การเชื่อมต่อและอินเตอร์เฟซที่ครอบคลุม
โมดูลมอเตอร์คู่นี้มาพร้อมกับชุดอินเตอร์เฟซที่ครอบคลุมเพื่อให้การบูรณาการระบบง่ายขึ้น มันรวมถึงอินเตอร์เฟสการเชื่อมต่อ DC สองอย่างผ่านบัสบาร์แบบบูรณาการ, บัสบาร์แหล่งจ่ายไฟ DC 24 โวลต์สําหรับอิเล็กทรอนิกส์ และซ็อกเก็ต DR สำหรับการเชื่อมต่อมอเตอร์มีขั้วต่อแยกกันสองขั้ว (X1 และ X2) แต่ละขั้วต่อสกรูแบบบูรณาการสำหรับสายไฟและการเชื่อมต่อ PE (Protective Earth) นอกจากนี้ยังมีตัวเชื่อมต่อที่เฉพาะสำหรับการถือเบรค (X11, X12) และอินพุตเซนเซอร์อุณหภูมิสำหรับแต่ละมอเตอร์ที่ช่วยให้การวางแผนสายไฟที่สะอาดและจ
4. ประสิทธิภาพและประโยชน์ของการใช้งาน
ประสิทธิภาพไดนามิกสูงสําหรับการใช้งานที่ต้องการ
การออกแบบแบบ D ของโมดูลนี้ได้รับการปรับแต่งเพื่อประสิทธิภาพแบบไดนามิกสูง มันสามารถส่งปัจจุบันเกินภาระได้ถึง 300% ซึ่งเป็นสิ่งสำคัญสําหรับการใช้งานที่ต้องการการเร่งและช้าลงอย่างรวดเร็วเช่นในหุ่นยนต์หน่วยเลือกและวางหรือระบบการตั้งตำแหน นี่จะรับประกันว่าทั้งสองแกนสามารถจัดการกับโปรไฟล์การเคลื่อนไหวที่ต้องการได้โดยไม่ต้องลดประสิทธิภาพ
ความซับซ้อนของระบบที่เรียบง่ายและลดสายไฟ
โดยการรวมแกนสองเข้าไปในโมดูลเดียวนักออกแบบระบบสามารถบรรลุนับแกนสูงขึ้นภายในขนาดแผงที่ได้รับ สิ่งนี้ลดจํานวนรวมของส่วนประกอบ ลดค่าสายไฟภายในและลดค่าใช้จ่ายและความซับซ้อนของระบบรวม การใช้ระบบ DRIVE-CLiQ หมายความว่าหน่วยควบคุมจะยอมรับโมดูลและประเภทของมันอัตโนมัติ ซึ่งช่วยลดเวลาในการเปิดใช้งานอย่างมาก
5. พื้นที่การใช้งานหลัก
6SL3120-2TE13-0AD0 เหมาะสําหรับเครื่องจักรหลายแกนที่พื้นที่และการซิงค์รอนสําคัญ ประสิทธิภาพที่แข็งแกร่งของมันทำให้มันเป็นทางเลือกที่ดีที่สุดในภาคอุตสาหกรรมต่างๆ
เครื่องมือเครื่องจักรขั้นสูง: ใช้ในระบบรูปแบบ gantry ที่แกนสองต้องการการเคลื่อนไหวที่ประสานงานอย่างสมบูรณ์แบบหรือในหัวหลายฟังก์ชั่นสำหรับการเจาะ, การบดและการแตะ
อัตโนมัติบรรจุภัณฑ์และการจัดการ: ดีเยี่ยมในเครื่องบรรจุภัณฑ์ความเร็วสูงเครื่องพิมพ์และระบบการจัดการวัสดุที่ต้องการการควบคุมสายพานลำเลียง, เครื่องป้อนหรือเครื่องกระตุ
อัตโนมัติอุตสาหกรรมทั่วไป: เป็นส่วนประกอบหลักในระบบอัตโนมัติใด ๆ ที่ต้องการการควบคุมหลายแกนขนาดกะทัดรัดเช่นหุ่นยนต์ประกอบตั้งทดสอบและเครื่องจักรผ้
คำถามที่ถามบ่อย (FAQ)
1. ข้อดีหลักของการใช้โมดูลมอเตอร์คู่นี้มากกว่าสองโมดูลมอเตอร์เดี่ยวที่แยกต่างกันคืออะไร?
ข้อดีหลักคือการประหยัดพื้นที่ และลดความซับซ้อน โมดูลมอเตอร์คู่รวมการทํางานของโมดูลแกนเดียวสองเป็นหน่วยทางกายภาพเดียวลดพื้นที่ติดตั้งที่จําเป็นในตู้ควบคุมโดยประมาณ 50% นี่ยังนำไปสู่การลดฮาร์ดแวร์ที่เกี่ยวข้อง เช่น การติดตั้งรางและขั้วต่อ และสามารถปรับปรุงการสายไฟระบบและลดค่าใช้จ่ายโดยรวม
2. การจัดประเภท "ประเภท D" ของหน่วยไดรฟ์ Booksize นี้มีผลต่อประสิทธิภาพอย่างไร?
การตั้งชื่อ "ประเภท D" แสดงให้เห็นว่าโมดูลนี้ได้รับการปรับปรุงสําหรับการดําเนินงานแบบไดนามิกสูง (การเคลื่อนไหวไม่ต่อเนื่อง) มันออกแบบมาเพื่อจัดการกับภาระเกินไปสูงสุดถึง 300% ของกระแสที่ได้รับการจัดอันดับ สำหรับระยะเวลาสั้นเมื่อเทียบกับโมดูล "ชนิด C" (ปรับปรุงสำหรับภาระเกินไป 200 นี่ทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับการใช้งานที่มีวงจรเร่ง / ลดความเร็วบ่อยและรวดเร็ว
3. คุณสมบัติความปลอดภัยใดบูรณาการเข้าสู่โมดูลนี้?
โมดูลรองรับฟังก์ชั่น "Safety Integrated" ของ Siemens นี่อาจรวมถึงคุณสมบัติความปลอดภัยพื้นฐาน เช่น Safe Torque Off (STO) ซึ่งป้องกันไม่ให้โมดูลสร้างพลังงานที่ผลิตแรงบิดให้กับมอเตอร์ คุณสมบัติความปลอดภัยแบบบูรณาการเหล่านี้ช่วยให้เครื่องบรรลุระดับประสิทธิภาพความปลอดภัยที่จําเป็น เช่น PL d ((ระดับประสิทธิภาพ d) ตาม ISO 13849-1 หรือ SIL 2 ((ระดับความ
4. สิ่งที่รวมอยู่ในขอบเขตการจัดส่งของ 6SL3120-2TE13-0AD0?
ขอบเขตอุปทานรวมถึงรายการที่จําเป็นสำหรับการบูรณาการ เช่นสายเคเบิล DRIVE-CLiQ ที่ประกอบก่อนเพื่อเชื่อมต่อกับโมดูลติดกัน, ปลั๊กตาบอดสําหรับพอร์ต DRIVE-CLiQ ที่ไม่ได้ใช้, จัมเปอร์สําหรับ 24V DC busbar นี่จะทำให้คุณมีส่วนประกอบที่จําเป็นสําหรับการติดตั้งที่รวดเร็วและมาตรฐาน
5. สองช่องของโมดูลมอเตอร์คู่นี้สามารถควบคุมอิสระได้หรือไม่?
ใช่สองช่องอินเวอร์เตอร์ถูกควบคุมอิสระอย่างสมบูรณ์โดยหน่วยควบคุมระดับสูง (เช่น CU320-2) แต่ละช่องสามารถเรียกใช้ประเภทมอเตอร์ที่แตกต่างกัน (เช่นมอเตอร์เหนี่ยวนำและมอเตอร์เซอร์โวซิงโครนภายในขอบเขตปัจจุบัน) และดําเนินการโปรไฟล์การเคลื่อนไหวที่แตกต่างกั
