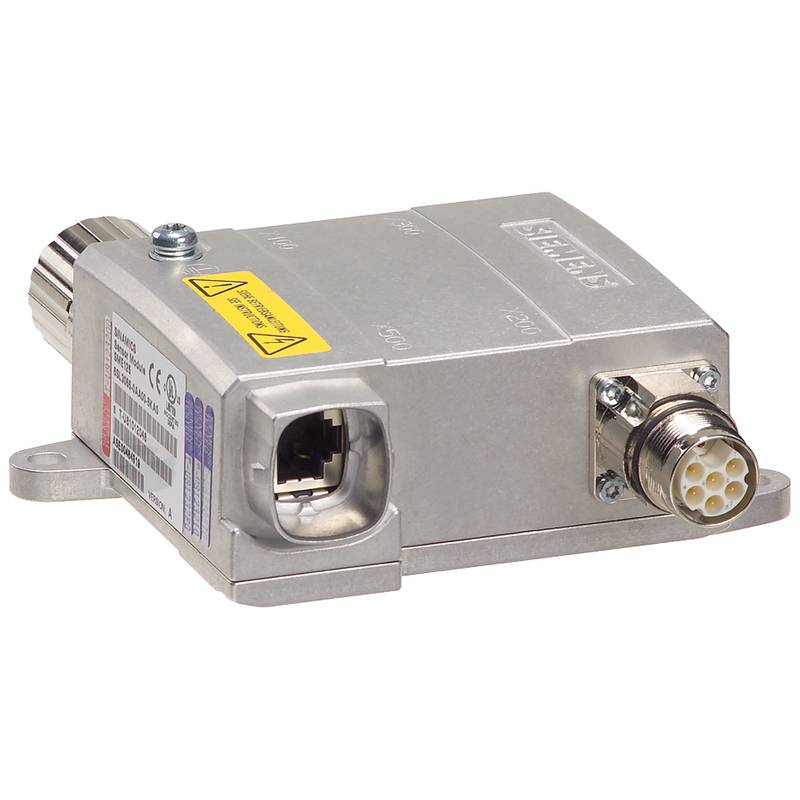

ซีเมนส์ 6SL3055-0AA00-5KA3 เป็นส่วนประกอบอินเตอร์เฟซที่สําคัญภายในระบบนิเวศไดรฟ์ SINAMICS S120 และ S210 ที่ได้รับการกําหนดอย่างเป็นทางการว่า SINAMICS SME125 โมดูลเซนเซอร์เข้ารหั ห่างจากอะแดปเตอร์แบบไม่ใช้งาน โมดูลที่แข็งแกร่งนี้เป็นเกตเวย์ที่ฉลาดและมีความแข็งแกร่ง ที่ออกแบบโดยเฉพาะเพื่อรวมเครื่องเข้ารหัสที่สมบูรณ์แบบความซื่อสูง โดยเฉพาะอย่างยิ่งผู้ที่ใช้อ โดยการส่งข้อมูลตำแหน่งที่สำคัญอย่างน่าเชื่อถือขณะที่ทํางานในสภาพแวดล้อมที่ต้องการ
1. ฟังก์ชั่นหลักและสถาปัตยกรรมระบบ
โมดูลเซนเซอร์ Encoder นี้ทํางานตามหลักการพื้นฐาน: มันทำหน้าที่เป็นโหนดอัจฉริยะที่ไม่มีศูนย์กลาง ที่มีเงื่อนไขและส่งข้อมูล ฟังก์ชั่นหลักของมันคือการเชื่อมต่ออุปกรณ์ตอบกลับระดับสูงเดียวที่ตั้งอยู่บนเครื่องไปยังตัวควบคุมไดรฟ์กลางผ่านเครือข่าย DRIVE-
1.1 บทบาทในระบบนิเวศของ SINAMICS
ภายในระบบ SINAMICS S120 โมดูล SME125 มีตำแหน่งที่ไม่ซ้ำกัน ในขณะที่โมดูลมอเตอร์แปลงพลังงานบัส DC เป็น AC ที่ควบคุมสำหรับมอเตอร์และโมดูลสายจัดหาบัส DC SME125 จัดการข้อมูลที่บริสุทธิ์ มันเชื่อมต่อกับเครื่องเข้ารหัสค่า (โดยทั่วไปเป็นเครื่องเข้ารหัสหมุนหรือเส้นตรงที่มีความละเอียดสูง) ที่ติดตั้งโดยตรงบนมอเตอร์หรือแกนท โมดูลจากนั้นจะดิจิตอล, กระบวนการ, และแพ็คเกจข้อมูลตำแหน่งนี้ในเวลาจริง, ส่งไปยังหน่วยควบคุม (เช่น, CU320-2) ผ่านสาย DRIVE-CLiQ มาตรฐาน. นี่จะแยกสัญญาณเข้ารหัสที่ละเอียดอ่อนจากสายเคเบิลที่ยาวนานและเสียงรบกวน ปรับปรุงความสมบูรณ์ของสัญญาณและความน่าเชื่อถือของระบบอ
1.2 อินเตอร์เฟส EnDat ที่สำคัญ
การออกแบบของโมดูลเป็นศูนย์กลางการสนับสนุนสําหรับอินเตอร์เฟส EnDat ((Encoder Data)) โปรโตคอลการสื่อสารดิจิตอลสองทิศทางที่พัฒนาโดย Heidenhain ไม่เหมือนกับอินเตอร์เฟสนับชีพจรง่ายๆ EnDat ช่วยให้:
การโอนตำแหน่งอย่างสมบูรณ์: เครื่องเข้ารหัสให้ค่าตำแหน่งที่ไม่ซ้ำกันทันทีเมื่อเปิดพลังงาน, กำจัดความต้องการในการใช้งานอ้างอิง
การสื่อสารสองทิศทาง: ตัวควบคุมไดรฟ์สามารถส่งคำสั่งเพื่ออ่านและเขียนพารามิเตอร์ที่เก็บไว้ในหน่วยความจำของเครื่องเข้ารหัส (เช่นการปรับขนาดโหมดการทำงาน)
การวินิจฉัยแบบบูรณาการ: กระแสข้อมูลรวมถึงบิตเตือนและข้อมูลวินิจฉัยรายละเอียดช่วยให้การบำรุงรักษาที่คาดการณ์
โมดูล 6SL3055-0AA00-5KA3 ให้พลังงาน 5V ที่จําเป็นและปรับสัญญาณที่แข็งแกร่งโดยเฉพาะสําหรับเครื่องเข้ารหัส EnDat 2.1 ที่เป็นพอร์ทัลการสื่อสารที่อุทิศต่อ
2. ข้อมูลจำเพาะทางเทคนิคและคุณสมบัติการออกแบบ
ซีเมนส์ 6SL3055-0AA00-5KA3 ถูกสร้างขึ้นเพื่อประสิทธิภาพและความยืดหยุ่นในการตั้งค่าอุตสาหกรรมด้วยข้อกำหนดที่เน้นบทบาทของมันเป็นอุปกรณ์อินเตอร์เฟซท
2.1 พารามิเตอร์ประสิทธิภาพที่สำคัญ
เครื่องเข้ารหัสที่รองรับ: ออกแบบมาเป็นหลักสำหรับเครื่องเข้ารหัสที่สมบูรณ์ EnDat 2.1 ที่มีแหล่งจ่าย 5V นอกจากนี้ยังสนับสนุนเครื่องเข้ารหัสที่สมบูรณ์ SSI (Synchronous Serial Interface) และสัญญาณเพิ่มขึ้น 1 Vpp sin / cos
การประมวลผลสัญญาณ: สามารถแยกสัญญาณความละเอียดสูง (การแบ่งตัว) ได้ถึง 16,384 ครั้ง (14 บิต) การสกับความแม่นยำสูงสุดจากสัญญาณดิบของเครื่องเข้ารหัส
อัตราข้อมูล: รองรับความถี่ของเครื่องเข้ารหัสสูงถึง 500 kHz รับประกันการจับภาพที่แม่นยำของการเคลื่อนไหวความเร็วสูงมาก
การแยกไฟฟ้า: มีการแยกไฟฟ้าที่ปลอดภัยสําหรับอินพุตเซนเซอร์อุณหภูมิป้องกันระบบขับเคลื่อนจากความผิดพลาดพื้นที่ที่อาจเกิดขึ้นในมอเ
2.2 การออกแบบทางกายภาพและการป้องกันที่แข็งแกร่ง
การจัดอันดับการป้องกัน: มีชั้นป้องกัน IP67 ทําให้มันป้องกันฝุ่นและสามารถทนต่อการจุ่มชั่วคราวในน้ำ นี้ช่วยให้สามารถติดตั้งโดยตรงบนเครื่องใกล้กับมอเตอร์และเครื่องเข้ารหัสแม้ในสภาพแวดล้อมที่รุนแรงเช่นเครื่องมือหรือพื้นที่ล้าง
การเชื่อมต่อ: ใช้ตัวเชื่อมต่อวงกลม M23 17 พินสำหรับเครื่องเข้ารหัสและตัวเชื่อมต่อ M17 6 พินสำหรับเซ็นเซอร์อุณหภูมิมอเตอร์ (ประเภท PTC หรือ KTY) พอร์ต DRIVE-CLiQ ใช้สำหรับข้อมูล การตั้งค่า และพลังงาน เนื่องจากโมดูลได้รับพลังงานทํางาน 24 โวลต์โดยตรงจากสาย DRIVE-CLiQ
Form Factor: ที่อยู่อาศัยที่กะทัดรัดและปิดผนึกที่มีขนาดที่ช่วยให้ติดตั้งได้ง่ายใกล้จุดวัด มีน้ำหนักสุทธิประมาณ 0.745 กิโลกรัม
3. สถานการณ์การใช้งานหลักและข้อดี
โมดูล SME125 ไม่ใช่ส่วนประกอบสากล แต่ถูกใช้อย่างกลยุทธ์ในแอพพลิเคชันที่ต้องการความแม่นยำระดับสูงสุด ความน่าเชื่อถือ และความแข็งแรงต่อสิ่งแวดล
3.1 การใช้งานเป้าหมาย
ระบบขับเคลื่อนตรง: เหมาะอย่างยิ่งสำหรับมอเตอร์เชิงเส้นและมอเตอร์แรงบิดซึ่งเครื่องเข้ารหัสเป็นส่วนหนึ่งที่สำคัญของการประกอบกลและต้องการอินเตอร์เฟซอิเล็กทรอนิกส์ที่
เครื่องจักรความแม่นยำสูง: สําคัญในเครื่องมือเครื่องจักร เครื่องบดความแม่นยำและระบบการตั้งตำแหน่งทางแสงที่ความแม่นยำและความสามารถในการซ้ำตำแหน่งอย่างสมบูรณ์
สภาพแวดล้อมอุตสาหกรรมที่รุนแรง: การจัดอันดับ IP67 ทําให้เหมาะสำหรับการใช้งานที่ได้รับการสัมผัสกับของเหลวทำความเย็นน้ำมันชิปโลหะหรือการทำความสะอาดบ่
3.2 ประโยชน์ระดับระบบ
ความแม่นยำและความน่าเชื่อถือที่เพิ่มขึ้น: โดยการลดเส้นทางสัญญาณอนาล็อกและใช้ประโยชน์จากโปรโตคอล EnDat ดิจิตอลเต็มที่จะลดความไวต่อเสียงรบกวนและข้อผิดพลาดข้อมูลเมื่
การออกแบบตู้ที่เรียบง่าย: ช่วยให้ตู้ควบคุมกลางตั้งอยู่ห่างจากมอเตอร์เนื่องจากมีเพียงสายเคเบิล DRIVE-CLiQ มาตรฐานที่แข็งแกร่ง (ถึง 100 เมตร) แทนสายเข้ารหัสที่ละเอียดอ่อน นี่ลดความวุ่นวายและความร้อนของตู้
การใช้งานและการวินิจฉัยที่เหมาะสม: การสื่อสาร EnDat สองทิศทางทําให้สามารถระบุและปรับปรุงเครื่องเข้ารหัสได้โดยอัตโนมัติผ่านซอฟต์แวร์วิศวกรรม Siemens ((TIA Portal การวินิจฉัยแบบบูรณาการให้การตรวจสอบความผิดพลาดที่ชัดเจน
มุมมองที่ขยาย: ความสําคัญทางกลยุทธ์ของโมดูลอินเตอร์เฟซตัวเข้ารหัส
การรวมโมดูลเซนเซอร์ Encoder ที่เฉพาะเช่น SME125 เป็นวิธีการที่ซับซ้อนในการออกแบบระบบควบคุมการเคลื่อนไหว มีผลต่อประสิทธิภาพสถาปัตยกรรมและการบำรุงรักษา
1. การเปรียบเทียบกับการเชื่อมต่อโดยตรงและทางเลือก
ระบบไดรฟ์หลายระบบมีพอร์ตเข้ารหัสแบบบูรณาการบนโมดูลมอเตอร์เอง การใช้ SME125 ภายนอกให้ข้อดีที่แตกต่างกัน:
ความซื่อสัตย์ของสัญญาณที่เหนือกว่า: สําหรับเครื่องเข้ารหัสที่ตั้งอยู่มากกว่าไม่กี่เมตรจากตู้ขับเสียงไฟฟ้าและการเสียหายของสัญญาณ SME125 ติดตั้งในท้องถิ่น แปลงสัญญาณเป็นรูปแบบดิจิตอลที่แข็งแกร่งใกล้กับแหล่ง
การสนับสนุนสําหรับโปรโตคอลขั้นสูง: ในขณะที่พอร์ตแบบบูรณาการอาจรองรับรูปแบบพื้นฐาน โมดูลเฉพาะรับประกันความเข้ากันและประสิทธิภาพอย่างเต็มที่กับ
การแยกฟังก์ชัน: มันแยกระบบการตอบกลับจากอิเล็กทรอนิกส์พลังงานเพื่อปรับปรุงและแก้ไขปัญหาได้ง่ายขึ้น ความผิดพลาดในโดเมนหนึ่งไม่จําเป็นต้องเปลี่ยนฮาร์ดแวร์ในอีกโดเมน
2. โปรโตคอล EnDat เป็น Enabler สําหรับการควบคุมขั้นสูง
การเลือกของโมดูลอินเตอร์เฟส EnDat มีความเชื่อมโยงกับความสามารถของโปรโตคอล EnDat เอง อินเตอร์เฟซนี้เป็นมากกว่าเพียงแค่สายข้อมูล เป็นเครือข่ายอุปกรณ์ขอบอัจฉริยะที่ช่วยให้ตัวควบคุมสามารถ:
อ่านและเขียนพารามิเตอร์ตัวเข้ารหัส: ตั้งค่าความละเอียดจุดศูนย์หรือโหมดการทำงานจากระยะไกลโดยไม่มีการเข้าถึงทางกายภาพตัวเข้ารหัส
การเข้าถึงข้อมูลอุปกรณ์ที่ครอบคลุม: เรียกคืนหมายเลขซีรียล, รุ่นและรุ่นเฟิร์มแวร์ของเครื่องเข้ารหัสเพื่อการจัดการทรัพย์สินและ
ดำเนินการวินิจฉัยขั้นสูง: ตรวจสอบสุขภาพของเครื่องเข้ารหัสภายในเช่นสถานะแรงดันไฟฟ้าหรือคุณภาพสัญญาณที่ช่วยให้การบำรุงรักษาตามสภาพก่อน
การเลือก: วิศวกรจะระบุโมดูลเซนเซอร์เข้ารหัส 6SL3055-0AA00-5KA3 เมื่อแอพพลิเคชันเกี่ยวข้องกับเครื่องเข้ารหัส EnDat ที่มีประสิทธิภาพสูงที่ทํางานในสภาพแวดล้อมที่ท้าทายหรือในระย มันเป็นวิธีแก้ไขสําหรับการผลักดันขอบเขตของความแม่นยำและความน่าเชื่อถือเหนือจากสิ่งที่การเชื่อมต่อแบบรวมมาตรฐานสามารถให้
คำถามที่ถามบ่อย (FAQ)
วัตถุประสงค์หลักของโมดูล SME125 คืออะไรเมื่อเทียบกับการเชื่อมต่อเครื่องเข้ารหัสเข้าไปในโมดูลมอเตอร์?
วัตถุประสงค์หลักคือความสมบูรณ์ของสัญญาณ การสนับสนุนโปรโตคอล และการคุ้มครองสิ่งแวดล้อม สําหรับการใช้งานสายเคเบิลที่ยาวหรือสภาพแวดล้อมที่มีเสียงรบกวนสัญญาณอนาล็อกลดลง SME125 ทำให้สัญญาณเป็นดิจิตอลตรงที่เครื่องเข้ารหัส นอกจากนี้ยังสนับสนุนอย่างเต็มที่โปรโตคอลสองทิศทางที่ก้าวหน้าเช่น EnDat 2.1 และคะแนน IP67 ของมันทำให้การติดตั้งโดยตรงในสภาพแวดล้อมเครื่องที่รุนแรงที่โมดูลมอเตอร์ (
โมดูลนี้สามารถใช้กับเครื่องเข้ารหัสแบรนด์ใด ๆ หรือเพียงเครื่องเข้ารหัส Siemens / Hiedenhein เท่านั้นได้หรือไม่?
มันสามารถใช้กับเครื่องเข้ารหัสที่สมบูรณ์แบบใด ๆ ที่รองรับโปรโตคอลการสื่อสาร EnDat 2.1 หรือ SSI ไม่ว่าจะเป็นผู้ผลิต โมดูลเป็นอินเตอร์เฟซมาตรฐานสําหรับโปรโตคอลดิจิตอลเปิดเหล่านี้ อย่างไรก็ตาม การทํางานที่ดีที่สุดและการตั้งค่าอัตโนมัติโดยทั่วไปจะรับประกันด้วยเครื่องเข้ารหัสที่ได้รับการทดสอบและรับรองสําหร
คุณสมบัติ "สองทิศทาง" ของอินเตอร์เฟส EnDat มีประโยชน์จากการตั้งค่าระบบอย่างไร?
สองทิศจะเปลี่ยนกระบวนการตั้งค่า แทนที่จะตั้งค่าสวิตช์ DIP ด้วยมือหรือพึ่งพารามิเตอร์คงที่ หน่วยควบคุม Siemens สามารถอ่านตัวตนของเครื่องเข้ารหัสและการตั้งค่าที่เก็บไว้โดยอัตโนมัติ (เช่นพัลส์ต่อการปฏิว นอกจากนี้ยังสามารถเขียนพารามิเตอร์ใหม่เช่นการตั้งค่าจุดศูนย์เครื่องใหม่ผ่านซอฟต์แวร์ลดเวลาและข้อผิดพลาดในการใช้งานอย่างมาก
เซนเซอร์อุณหภูมิอะไรที่เข้ากันได้กับอินพุตเพิ่มเติมของโมดูล?
โมดูลประกอบด้วยอินพุตที่แยกจากไฟฟ้าสำหรับการตรวจสอบอุณหภูมิมอเตอร์ มันเข้ากันได้กับทั้งเทอร์มิสตอร์ PTC (สัมประสิทธิภาพอุณหภูมิบวก) และเซนเซอร์อุณหภูมิซิลิคอน KTY84-130 นี่ช่วยให้การรวมการป้องกันมอเตอร์โดยตรงในฟังก์ชั่นความปลอดภัยและการติดตามของไดรฟ์
จําเป็นต้องมีแหล่งจ่ายไฟแยกต่างหากสําหรับโมดูลเซนเซอร์นี้หรือไม่?
ไม่จำเป็นต้องมีแหล่งจ่ายไฟแยกต่างหาก โมดูลเซนเซอร์ Encoder รับพลังงานทํางาน 24 โวลต์โดยตรงจากสาย DRIVE-CLiQ ที่เชื่อมต่อกับหน่วยควบคุมหรือโมดูลอื่นในระบบ SINAMICS สิ่งนี้ทำให้การเชื่อมต่อสายไฟและการติดตั้งง่ายขึ้นอย่างมาก
