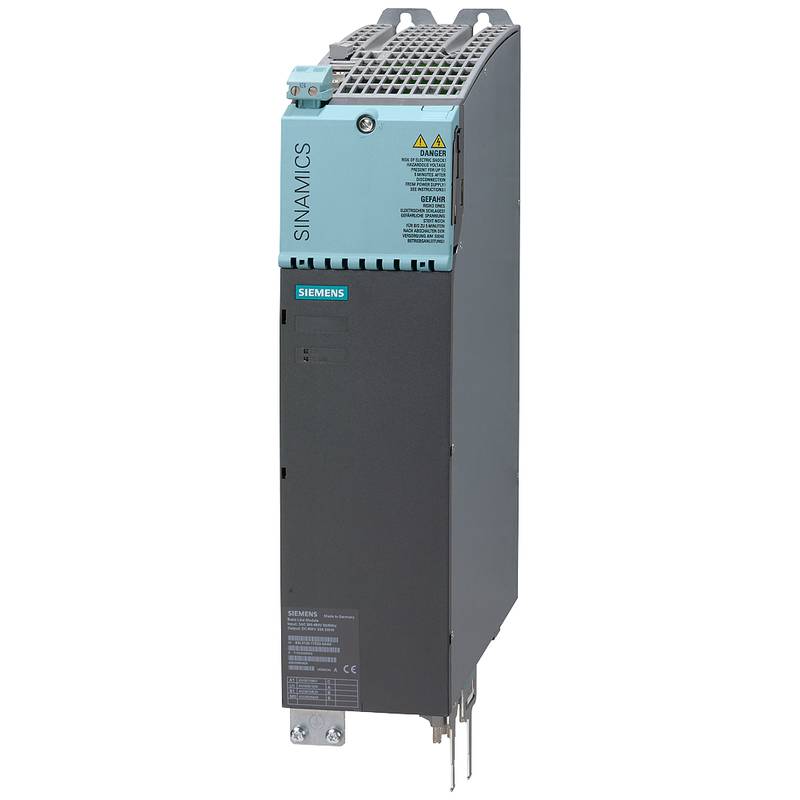

Siemens SINAMICS S120 6SL3130-1TE22-0AA0: คู่มือที่แน่นอนสําหรับโมดูลพลังงานขนาดหนังสือที่มีประสิทธิภาพด้านค่าใช้จ่าย
1. ภาพรวมของผลิตภัณฑ์และการตรวจสอบทางเทคนิค
อย่างแรกและสำคัญที่สุด ผมสามารถยืนยันว่าข้อกำหนดทางเทคนิคที่ให้สำหรับ Siemens 6SL3130-1TE22-0AA0 ถูกต้องอย่างเต็มที่และสอดคล้องกับการออกแบบมาตรฐานของครอบครัว SINAMICS S120 ผลิตภัณฑ์นี้เป็นจริง Basic Line Module (BLM) และตัวอย่างที่สำคัญของโมดูลพลังงาน Booksize ที่ออกแบบมาเพื่อการแปลงพลังงานที่เหมาะสมและน่าเชื่อถือในระบบหลายไดรฟ์อุตสาหกรรม
โมดูลนี้เป็นแหล่งจ่ายไฟ DC พื้นฐานภายในระบบขับ SINAMICS S120 มันได้รับกระแสสลับสามเฟสมาตรฐาน (3AC 380-480V, 50 / 60Hz) จากเครือข่ายและแปลงเป็นแรงดันบัส DC 600 โวลต์ที่มั่นคง ด้วยกระแส DC ที่ได้รับการจัดอันดับ 34A และพลังงานที่สอดคล้องกัน 20kW โมดูลพลังงานขนาดหนังสือนี้ให้กระดูกสันหลังพลังงานที่จําเป็นสำหรับการให้อาหารโมดูลมอเตอร์ล่าง
ข้อเสนอค่าของมันถูกสร้างขึ้นอยู่กับสามเสา: ประสิทธิภาพด้านค่าใช้จ่ายที่พิเศษสําหรับการใช้งานโดยไม่ต้องเบรคฟื้นฟูการออกแบบขนาดหนังสือที่กะทัดรัดและประหยัดพื้นที่สําหรับการ
2. ดำน้ำลึก: เทคโนโลยีหลักและหลักการดําเนินงาน
ไม่เหมือนกับพี่น้องที่ก้าวหน้ามากขึ้น โมดูล Active Line (ALM) หรือ โมดูล Smart Line (SLM) โมดูล Basic Line (BLM) ทํางานตามหลักการที่ตรง ๆ
การแปลงพลังงานและส่วนประกอบ: หลักของโมดูลพลังงานขนาดหนังสือนี้ประกอบด้วยหน่วยแก้ไขที่ไม่ควบคุมหรือควบคุมกึ่งโดยปกติใช้ไดโอดหรือเทคโนโลยีไทริสตอร์รวมกับธนาคารตัวเก็บประจ ฟังก์ชั่นหลักของมันเป็นทิศทางเดียว: มันแปลงไฟฟ้า AC ที่เข้าเป็นไฟฟ้า DC สําหรับระบบและไม่สามารถย้อนการไหลของพลังงานนี้ได้
ลิงค์ DC ที่ไม่ได้รับการควบคุม: ลักษณะทางเทคนิคที่กําหนดของโมดูลสายพื้นฐาน (BLM) คือแรงดันไฟฟ้า DC ที่ไม่ได้รับการควบคุม แรงดันไฟฟ้าเอาต์พุตไม่ได้รักษาอย่างแข็งแกร่งในระดับคงที่ แต่แตกต่างกันในสัดส่วนของแรงดันไฟฟ้า AC ป้อนโดยทั่วไปที่ปัจจัยประมาณ 1.35 นี่หมายความว่าถ้าการจ่ายไฟสายผันผวนแรงดันบัส DC จะผันผวน
การจัดการความร้อนและการออกแบบ: ในฐานะโมดูลพลังงานขนาดหนังสือถูกออกแบบมาสําหรับการติดตั้งความหนาแน่นสูง มันใช้ระบายความร้อนด้วยอากาศภายในเพื่อกระจายความร้อนอย่างมีประสิทธิภาพภายในขอบเขตของตู้ควบคุม ความกว้างที่มาตรฐานและแคบของมันทำให้หลายหน่วย - ทั้ง BLM และส่วนประกอบขนาดหนังสืออื่น ๆ เช่นโมดูลมอเตอร์ - สามารถติดตั้งได้ข้างกัน สร้างรูปแบบที่สะอาด, โมดูล และปรับขนาดได้ที่เพิ่มประส
3. คุณสมบัติการทำงานหลักและคุณค่าการใช้งาน
การเลือกการออกแบบเฉพาะของโมดูลสายพื้นฐาน (BLM) แปลเป็นข้อดีในการดำเนินงานและประโยชน์ทางเศรษฐกิจที่ชัดเจนสำหรับการใช้งานที่เหมาะสม
การไหลของพลังงานและความจําเป็นระบบ: เนื่องจากโมดูลสายพื้นฐาน (BLM) เป็นอุปกรณ์ที่ไม่สามารถฟื้นฟูได้และมีสี่เหลี่ยมเดียวไม่สามารถให้พลังงานเบรกจากมอเตอร์กลับไปยังกริดดังนั้นพลังงานภาระที่เกิดขึ้นโดยไดรฟ์ที่เชื่อมต นี่ทําให้หน่วยเบรกภายนอกและตัวต้านทานเบรกเป็นส่วนประกอบระบบที่จําเป็นอย่างแน่นอนสำหรับการใช้งานใด ๆ ที่เกี่ยวข้องกับการเบรกบ่อยหรือโหลดที่ม ตัวต้านทานนี้แปลงพลังงานเคลื่อนไหวเป็นความร้อน ซึ่งจะต้องจัดการได้อย่างปลอดภัย
ปรับปรุงสําหรับการใช้งานที่มีความไวต่อค่าใช้จ่ายและมีหน้าที่ต่อเนื่อง: ข้อดีหลักของโมดูลพลังงานขนาดหนังสือนี้คือค่าใช้จ่ายในการลงทุนเริ่มต้ เป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานที่:
เครื่องจักรทํางานเป็นหลักในสถานะที่คงที่, สภาพการขับรถที่มีการหยุดไม่บ่อย (เช่นปั๊มบางชนิด, พัดลม, หรือส่วนลำเลียง)
ศักยภาพในการฟื้นฟูพลังงานผ่านการฟื้นฟูต่ำ ทําให้ค่าใช้จ่ายที่สูงของโมดูลฟื้นฟูไม่เหมาะสม
การใช้งานไม่มีความไวมากต่อความผันผวนเล็กน้อยของแรงดันบัส DC
การวินิจฉัยและความปลอดภัยแบบบูรณาการ: แม้จะมีฟังก์ชันพลังงานพื้นฐาน แต่โมดูลถูกบูรณาการอย่างเต็มที่เข้าสู่ระบบนิเวศดิจิตอล SINAMICS S120 ผ นี่ช่วยให้หน่วยควบคุมกลาง (CU) สามารถระบุโมดูลอัตโนมัติติติดตามสถานะของมัน (อุณหภูมิ, ความผิดพลาด) และดําเนินการฟังก์ชั่นความปลอดภัยทั่วระบบเช่น Safe Torque Off (STO) ซึ่งสามารถ
4. การวิเคราะห์เปรียบเทียบ: เข้าใจตัวเลือกโมดูลพลังงานของคุณ
ด้านสําคัญของการออกแบบระบบคือการเลือกโมดูลพลังงานที่เหมาะสม SINAMICS S120 ให้บริการที่ชัดเจนเพื่อให้ตรงกับความต้องการในการทํางานกับข้อจํากัดงบประมาณ
โมดูลสายพื้นฐาน (BLM-รุ่นนี้): จุดเข้าประหยัดที่สุด มันไม่สามารถฟื้นฟูได้ และมีการเชื่อมโยง DC ที่ไม่ได้รับการควบคุม มันเหมาะอย่างสมบูรณ์แบบสําหรับการใช้งานที่ขับเคลื่อนต้นทุนที่เบรคไม่บ่อยและแรงดันไฟฟ้า DC ที่มั่นคงไม่ได้เป็นความต้องการที่เข้มงวด
โมดูลสายสมาร์ท (SLM): โซลูชั่นประหยัดพลังงาน ในขณะที่การเชื่อมต่อ DC ของมันยังไม่ได้รับการควบคุม มันเป็นการฟื้นฟูซึ่งหมายความว่ามันสามารถป้อนพลังงานเบรกกลับไปยังกริด นี้ช่วยขจัดความต้องการตัวต้านทานเบรกและลดต้นทุนพลังงานโดยรวมทํ
โมดูลสายการใช้งาน (ALM): ตัวเลือกที่มีประสิทธิภาพสูง มันให้ทั้งการฟื้นฟูและแรงดันไฟฟ้าลิงค์ DC ที่ควบคุมอย่างสมบูรณ์แบบ (เช่นคงที่ 600V) นี้รับประกันความมั่นคงสูงสุดในการทํางานของมอเตอร์ ไม่ว่าจะมีสภาพของกริด และให้การแก้ไขปัจจัยพลังงานเกือบที่สมบูรณ์แบบ มันเป็นสิ่งจำเป็นสําหรับการใช้งานที่มีความแม่นยำสูง เช่น แกนเครื่องมือเครื่องจักร
โมดูลพลังงานขนาดหนังสือนี้ BLM กําหนดบทบาทของมันโดยเป็นตัวเลือกค่าเริ่มต้นสำหรับการเพิ่มความเรียบง่ายสูงสุดและลดค่าใช้จ่ายล่วงหน้าในระบบที่แข็งแ
5. การบูรณาการระบบและส่วนประกอบเสริมที่จําเป็น
การรวม 6SL3130-1TE22-0AA0 เข้าสู่ระบบไดรฟ์ที่ทํางานต้องวางแผนอย่างรอบคอบนอกจากโมดูลเอง
วงจรเบรกที่จำเป็น: ตามที่เน้นหน่วยเบรกที่ตรงกัน (เช่นจากซีเมนส์ 6SL3100 ซีรีส์) และตัวต้านทานเบรกขนาดที่ถูกต้องไม่ใช่อุปกรณ์เสริมที่เป็นตัวเลือก มันเป็นความปลอดภัยหลักและส่วนประกอบการทํางาน การจัดอันดับพลังงานและวงจรการทํางานของตัวต้านทานต้องคำนวณตามความเสียหายรวมและโปรไฟล์เบรกของแกนที่เชื่อมต่อทั้งหมด
การปรับปรุงด้านสาย: ในขณะที่โมดูลตัวเองมีขนาดกะทัดรัด การรวมระบบที่เหมาะสมมักจะต้องมีส่วนประกอบเพิ่มเติมด้านสายเพื่อให้แน่ใจว่าความน่าเ เครื่องปฏิกรณ์หรือกรองสายเข้าอาจจําเป็นเพื่อเรียบรูปร่างคลื่นปัจจุบัน ลดการบิดเบือนของฮาร์โมนิกบนเครือข่ายการจัดหา และปกป้องโมดูลจากแรงดันไฟ
การควบคุมและการตั้งค่า: BLM ทํางานภายใต้การบัญชาของหน่วยควบคุม SINAMICS กลาง (เช่น CU320-2) ระบบทั้งหมดรวมถึงโมดูลสายพื้นฐาน (BLM) หน่วยเบรกและโมดูลมอเตอร์ทั้งหมดถูกตั้งค่าและเปิดใช้งานโดยใช้ซอฟต์แวร์วิศวกรรม Siemens เช่น SINAMICS StartDrive ภายในกรอบ TIA Portal การเชื่อมต่อ DRIVE-CLiQ ทําให้สามารถตรวจจับโทโ
คำถามที่ถามบ่อย (FAQ)
1. ข้อจํากัดที่ใหญ่ที่สุดของโมดูลสายพื้นฐานเมื่อเทียบกับ SLM หรือ ALM คืออะไร?
ข้อจํากัดที่สําคัญที่สุดคือความไม่สามารถในการฟื้นฟูพลังงานเบรก พลังงานช้าลงทั้งหมดต้องถูกกระจายเป็นความร้อนผ่านตัวต้านทานเบรกภายนอกที่นําไปสู่การเสียพลั ในทางกลับกัน SLM และ ALM สามารถให้พลังงานนี้กลับไปยังกริด เพื่อปรับปรุงประสิทธิภาพของระบบรวม
2. แรงดันไฟฟ้า DC Link "ไม่ได้รับการควบคุม" มีผลต่อประสิทธิภาพของเครื่องของฉันได้อย่างไร?
การเชื่อมต่อ DC ที่ไม่ได้รับการควบคุม หมายถึงแรงดันไฟฟ้าที่จัดหาให้กับโมดูลมอเตอร์ถูกผูกมัดโดยตรงกับแรงดันไฟฟ้าตรงไฟฟ้า ความดันไฟฟ้าในสายจะทำให้ความดันไฟฟ้าและแรงบิดที่มีอยู่ของมอเตอร์ลดลง สําหรับการใช้งานที่แข็งแกร่ง เช่น สายพานหรือปั๊ม มักจะยอมรับได้ สําหรับกระบวนการที่มีความแม่นยำสูงที่ต้องการแรงบิดที่ไม่แตกต่างกัน บัสที่มั่นคงของ ALM เป็นสิ่งจำเป็น
3. BLM 20 กิโลวัตต์นี้สามารถจัดหาโมดูลมอเตอร์มากกว่าหนึ่งได้หรือไม่?
แน่นอน นี่คือความแข็งแรงพื้นฐานของสถาปัตยกรรมรถบัส DC ทั่วไป โมดูลพลังงานขนาดหนังสือนี้สร้างบัส DC 20kW,600V คุณสามารถเชื่อมต่อโมดูลมอเตอร์ SINAMICS S120 แบบรวมใด ๆ (เช่น โมดูล 10kW หนึ่ง, โมดูล 5kW หนึ่ง และโมดูล 3kW หนึ่ง) ตราบใดที่ความต้องการพลังงานอย่างต่อเนื่องแบบรวมของพวกเขาไม่เกินความจุ 20kW ของ BLM โดยใช้โปรไฟล์การโหลดของ
4. อินเตอร์เฟส DRIVE-CLiQ บน BLM ใช้ในการควบคุมการแก้ไขอย่างเปิดใช้งานหรือไม่?
ไม่มีอินเตอร์เฟส DRIVE-CLiQ บนโมดูลสายพื้นฐาน (BLM) ใช้เป็นหลักสําหรับการระบุติดตามและการสื่อสารด้านความปลอดภัย มันช่วยให้หน่วยควบคุมตรวจจับโมดูลอัตโนมัติอ่านพารามิเตอร์ติดตามสุขภาพ (อุณหภูมิ, ความผิดพลาด) และผ่านคำสั่งความปลอดภัย กระบวนการแก้ไขที่แท้จริงเป็นกระบวนการไม่กระตุ้นและไม่สามารถควบคุมได้
5. จุดบำรุงรักษาที่สำคัญสําหรับระบบที่สร้างขึ้นรอบ BLM นี้คืออะไร?
การบำรุงรักษามุ่งเน้นไปที่มาตรการป้องกัน ให้แน่ใจว่าเส้นทางการระบายความร้อนสําหรับซ้อนโมดูลพลังงานขนาดหนังสือไม่มีอุปสรรคและสะอาด ส่วนประกอบภายนอกที่สําคัญที่สุดคือต้านทานเบรก ตรวจสอบอย่างเป็นประจำว่ามันสะอาดมีการไหลของอากาศฟรีและไม่แสดงสัญญาณของความร้อนเกินไปหรือความเสียหาย ติดตามอุณหภูมิและบันทึกความผิดพลาดของโมดูลเป็นประจํา ผ่านระบบควบคุมเพื่อความเข้าใจในการบำรุงรักษาที่คาดการณ์
