1. การแนะนำผลิตภัณฑ์และฟังก์ชั่นหลัก

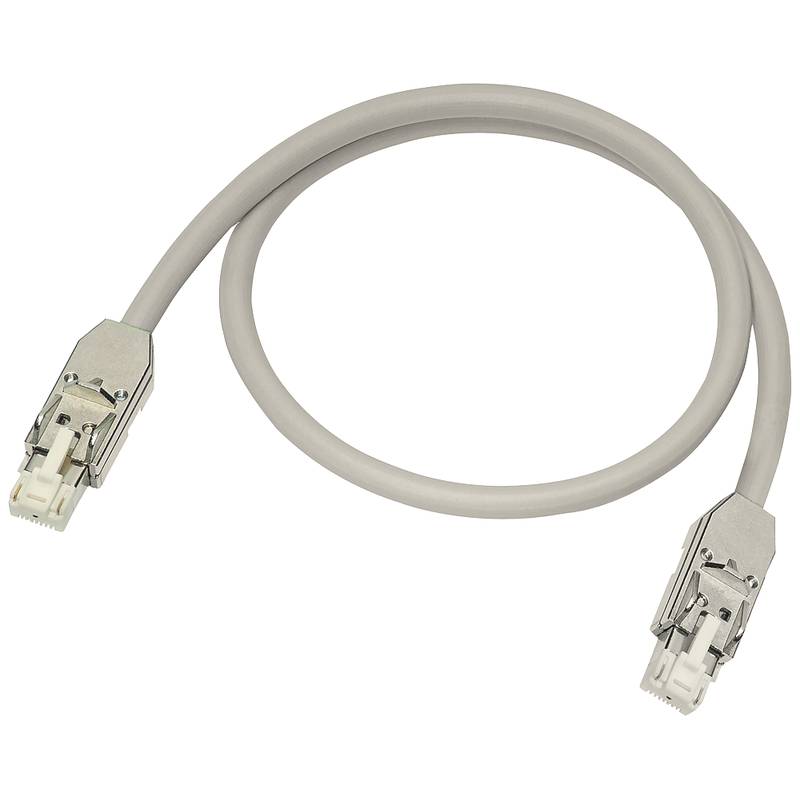

ซีเมนส์ 6SL3060-4AA10-0AA0 เป็นสายสื่อสารอุตสาหกรรมพิเศษที่เป็นส่วนหนึ่งของระบบไดรฟ์ SINAMICS S120 มันเป็นของสายเคเบิลที่ประกอบก่อนของ Motion-Connect 800 ((MC800) ซีรีส์ที่มีชื่อเสียงด้านความแข็งแรงและความน่าเชื่อถือในสภาพแวดล้อมอัตโนมัติที่ต้องการ รูปแบบเฉพาะนี้เป็นข้อมูลหลักและสายชีวิตพลังงาน ที่ทําให้เกิดโปรโตคอลการสื่อสาร DRIVE CLiQ ความเร็วสูงที่มีความนิยม ที่ซิงโครไดรฟ์มอเตอร์และหน่วยควบคุมในระบบ S120 ในขณะที่ข้อมูลของคุณระบุได้อย่างถูกต้องเป็นสายเคเบิล SINAMICS S120 ที่มีการป้องกัน IP20 / IP20 มันสําคัญที่จะสังเกตว่าความยาวสูงสุดที่อนุญาตได้ตามมาตรฐานสําหรับสายเคเบิลซีรีส์ MC800 นี้
2. ข้อมูลจำเพาะทางเทคนิครายละเอียดและการก่อสร้าง
6SL3060-4AA10-0AA0 ถูกออกแบบเพื่อตอบสนองความต้องการที่เข้มงวดของการสื่อสารอุตสาหกรรม มันรวมสัญญาณและตัวนำไฟฟ้าในแจ็คเก็ตเดียวที่ทนทาน เพื่อปรับปรุงการติดตั้งและเพิ่มความน่าเชื่อถือ
ลักษณะไฟฟ้าและการสื่อสาร:
สายเคเบิลนี้ช่วยให้การสื่อสารแบบเต็มรูปแบบ duplex สามารถส่งและรับข้อมูลความเร็วสูงพร้อมกันซึ่งเป็นสิ่งสำคัญสําหรับการควบคุมการเคลื่อนไหว มันทำงานที่แรงดันต่ำด้วยแรงดันทำงานสูงสุด 30 V AC / DC รับประกันการทํางานที่ปลอดภัยภายในตู้ควบคุม การออกแบบแบบบูรณาการของมันรวมถึงตัวนำสําหรับสัญญาณข้อมูล DRIVE CLiQ รวมถึงสายจ่ายไฟ 24 V DC ที่แยกต่างหากซึ่งจ่ายพลังงานอุปกรณ์ต่างๆ เช่นเซ็นเซอร์หรืออิเล็กทรอนิกส์เสริมโดยตรงจากระบบขับเคลื่
ความทนทานทางกลและสิ่งแวดล้อม:
ในฐานะส่วนหนึ่งของซีรีส์ MC800 สายเคเบิลนี้ถูกสร้างขึ้นเพื่อความแข็งแรงทางกลที่เหนือกว่า การก่อสร้างของมันทำให้มันทนต่อน้ำมันและสารปนเปื้อนอุตสาหกรรมทั่วไปอื่น ๆ เหมาะสำหรับการติดตั้งที่คงที่และการใช้งานที่ต้องการการเคลื่อนไหวเช่นในสายเคเบ สายเคเบิลมีช่องด้านนอก PUR (โพลียูรีเทน) ที่แข็งแกร่งที่รู้จักกันสำหรับความต้านทานที่ดีเยี่ยมต่อการขัดข่าวสารเคมีและการไฮโดรไ มันถูกจัดอันดับสําหรับช่วงอุณหภูมิการทำงานที่กว้างขวางจาก -20 ° C ถึง + 80 ° C เพื่อให้มั่นใจว่าประสิทธิภาพที่มั่นคงในการตั้งค การจัดอันดับการป้องกันการเข้าถึง IP20 / IP20 แสดงให้เห็นว่าถูกออกแบบมาใช้ภายในตู้ควบคุมที่ได้รับการป้องกันการสัมผัสโดยนิ้วมือและวัตถุที่มีขนาดใหญ่กว่า 12.
การเชื่อมต่อและการออกแบบทางกายภาพ:
สายเคเบิลถูกสิ้นสุดด้วยตัวเชื่อมต่อที่ประกอบก่อนเป็นมาตรฐานของอุตสาหกรรมที่รับประกันการเชื่อมต่อที่ปลอดภัยและเชื่อถือได้กับส เส้นผ่าศูนย์กลางภายนอกที่กะทัดรัดและการออกแบบที่ยืดหยุ่นให้ความสะดวกในการส่งเส้นทางสายเคเบิลที่เรียบร้อยภายในพื้นที่ต การติดตั้งที่เหมาะสมต้องสังเกตรรัศมีการดัดขั้นต่ำโดยเฉพาะอย่างยิ่งในการใช้งานแบบไดนามิกเพื่อรักษาความสมบูรณ์แบบของสัญญาณและอายุการใช้งาน
3. การบูรณาการระบบและสถาปัตยกรรมเครือข่าย
ค่าที่แท้จริงของเคเบิล 6SL3060-4AA10-0AA0 ได้รับการตระหนักในสถาปัตยกรรมเครือข่าย DRIVE CLiQ ที่สมบูรณ์ของ SINAMICS S120
การสร้างเครือข่ายการกําหนด:
สายเคเบิลนี้ไม่ใช่สายที่เรียบง่าย แต่เป็นส่วนประกอบสำคัญในเครือข่ายการสื่อสารแบบเวลาจริง มันเชื่อมต่อหน่วยควบคุมกลาง (CU) กับโมดูลมอเตอร์ขนาดหนังสือต่างๆ โมดูลมอเตอร์เด อุปกรณ์ทุกอย่างที่เชื่อมต่อผ่านสายเคเบิลนี้จะถูกตรวจจับและตั้งค่าโดยระบบอัตโนมัติ ทําให้การใช้งานง่ายขึ้นอย่างมากและลดความผิด
กฎการขยายเครือข่ายและโทโพโลยี:
สําหรับการวางแผนระบบที่เกินความยาวสายเคเบิลมาตรฐาน หรือต้องการโทโพโลยีที่ซับซ้อน Siemens ให้ส่วนประกอบการขยายเฉพาะ สายเคเบิลชุด MC800 สามารถเชื่อมต่อกับสายเคเบิลอื่น ๆ เช่น MC500 โดยใช้ตัวเชื่อมต่อสายเคเบิล DRIVE-CLiQ ที่เฉพาะ (6SL3066-2DA00-0AB0) นอกจากนี้เพื่อขยายเครือข่ายทั้งหมดไปเกิน 100 เมตร สามารถใช้ฮับ DRIVE-CLiQ เช่น DMC20 (IP20) หรือ DME20 (IP67) ฮับเหล่านี้ทํางานเป็นสวิตช์เครือข่าย ทําให้เกิด topologies ดาว และมีประสิทธิภาพเพิ่มความยาวสายที่อนุญาตได้เป็นสองเท่า ระบบสามารถใช้ได้สูงสุดสองฮับในชุดช่วยให้ความกว้างของเครือข่ายสูงสุด 300 เมตรเมื่อใช้สาย MC500 ซึ่งเป็นสิ่งจำเป็นสำหรับเครื่องจักรขนาดใหญ่ กฎที่เข้มงวดควบคุมการออกแบบเครือข่ายผสม ซึ่งรวมความยาวของสาย MC500 บวกสองเท่าของความยาวของสาย MC800 ไม่ควรเกิน 100 เมตรระหว่างส่วนประกอบที่ใช้งานหรือฮับ
4. ข้อดีของการใช้งานและข้อเสนอค่าที่แข่งขัน
การเลือกสายเคเบิล Siemens 6SL3060-4AA10-0AA0 จะแปลเป็นประโยชน์ที่ปรากฏได้สําหรับผู้สร้างเครื่องจักรและผู้ใช้สุดท้าย ส่งผลต่อความน่าเชื่อถือ ค่าใช้
การรับประกันความน่าเชื่อถือและเวลาทำงานทั่วระบบ:
ลักษณะที่ได้รับการทดสอบและประกอบก่อนของสายซีเมนส์แท้นี้รับประกันคุณสมบัติไฟฟ้าที่ตรงกับความต้องการของโปรโตคอล DRIVE CLiQ อย่างสมบูรณ์แบบ ความเข้ากันได้นี้ลดการสะท้อนสัญญาณ, การสื่อสาร, และข้อผิดพลาดข้อมูลที่อาจทําให้เกิดพฤติกรรมไดรฟ์ที่ไม่สม่ำเสมอ, ความผิดพลาดการ การก่อสร้างที่แข็งแกร่งช่วยให้เครื่องมีความพร้อมใช้งานสูงขึ้นโดยตรง โดยทนต่อการสั่นสะเทือน, วงจรอุณหภูมิ, และความเครียดกลบางครั้งที่พบในสภาพแ
ลดค่าใช้จ่ายรวมในการเป็นเจ้าของ:
ในขณะที่การลงทุนเริ่มต้นในสายเคเบิลที่ผลิตจากโรงงานอาจสูงกว่าทางเลือกที่ประกอบในสนาม แต่มันช่วยประหยัดค่าใช้จ่ายอย่างมาก มันช่วยลดเวลาและแรงงานที่จําเป็นสําหรับการกดด้วยมือและการทดสอบขั้วต่อ ธรรมชาติแบบปลั๊กแอนด์เพล่นเร่งการติดตั้งและการเรียกใช้งาน สิ่งที่สำคัญที่สุดคือมันป้องกันการหยุดการผลิตที่แพงที่อาจเกิดจากความล้มเหลวในการสื่อสารที่เกิดจากสายเคเบิลที่ดีกว่า
การเปิดใช้งานการควบคุมการเคลื่อนไหวที่มีประสิทธิภาพสูง:
ความซื่อสัตย์ของสายสื่อสารอุตสาหกรรมเป็นพื้นฐานในการบรรลุประสิทธิภาพไดนามิกสูงที่คาดหวังจากระบบ SINAMICS S120 การเชื่อมต่อที่มั่นคงและมีความล่าช้าต่ำรับประกันว่าคำสั่งแรงบิด ค่าตำแหน่งที่แท้จริง และสัญญาณความปลอดภัยจะถูกส่งโดยไม่ล่า นี่เป็นสิ่งสําคัญสําหรับการใช้งานที่เกี่ยวข้องกับการประสานงานหลายแกนที่แม่นยำเช่นในหุ่นยนต์, เครื่องบรรจุภัณฑ์, หรือศูนย์เครื่องจักร CNC, ที่การซิงโครไนซ์ม
คำถามที่ถามบ่อย (FAQ)
1. ฉันสามารถใช้สายเคเบิล Ethernet มาตรฐานแทนสายเคเบิล DRIVE-CLiQ 6SL3060-4AA10-0AA0 ได้หรือไม่?
ไม่ มันเป็นสิ่งที่ไม่แนะนำอย่างมาก ในขณะที่ DRIVE CLiQ ใช้ชั้นทางกายภาพที่ใช้อีเธอร์เน็ต สาย Siemens ถูกออกแบบโดยเฉพาะสําหรับการควบคุมการเคลื่อนไหวในอุตสาหกรรม มันรวมคู่ข้อมูลกับตัวนำไฟแยกต่างหากสำหรับการจัดหา 24V ใช้ชุด PUR เกรดอุตสาหกรรมเพื่อความทนทานและมีตัวเชื่อมต่อที่ออกแบบมาเพื่อการล็อคที่ปลอดภัยในสภาพแวดล้อม การใช้สายเคเบิล Ethernet มาตรฐานมีความเสี่ยงต่อความล้มเหลวในการสื่อสาร การสูญเสียพลังงานอุปกรณ์ต่างๆ และความล้มเหลวของตัวเชื่อมต่อทางกายภาพ
2. ความแตกต่างระหว่างชุดสายเคเบิล MC500 และ MC800 คืออะไรและฉันควรใช้ MC800 เมื่อไหร่?
ทั้งสองเป็นสายเคเบิล Siemens DRIVE CLiQ แท้แต่ซีรีส์ MC800 (ซึ่ง 6SL3060-4AA10-0AA0 เป็นของ) ถูกสร้างขึ้นเพื่อความเครียดทางกลที่สูงขึ้น สาย MC800 มีความต้านทานต่อน้ำมันที่เพิ่มขึ้นและถูกออกแบบมาเพื่อใช้ในสายเคเบิลและแอพพลิเคชันที่มีการเคลื่อนไหวบ่อย ซีรีส์ MC500 โดยทั่วไปใช้สำหรับการติดตั้งที่คงที่มาตรฐานภายในตู้ควบคุม MC800 มีความยาวสูงสุดที่อนุญาตสั้นกว่า (50m vs.100m สำหรับ MC500) เนื่องจากลักษณะไฟฟ้าที่แตกต่างกันที่ปรับปรุงสําหรับการใช้งานแบบไดนามิก
3. ระบบของฉันต้องการสายเคเบิลยาวกว่า 50 เมตร ตัวเลือกของฉันคืออะไร?
คุณไม่สามารถใช้สาย MC800 เดียวได้นานกว่า 50 เมตร เพื่อให้บรรลุระยะทางที่ยาวนาน คุณต้องใช้ส่วนประกอบการขยายระบบ คุณสามารถเชื่อมต่อสายเคเบิลหลายสายโดยใช้ตัวเชื่อมต่อสายเคเบิล DRIVE-CLiQ หรือมีประสิทธิภาพมากขึ้นในการรวมฮับ DRIVE-CLiQ (DMC20 หรือ DME20) ฮับช่วยให้คุณสร้างส่วนเครือข่ายใหม่ ที่ให้ความยาวของระบบรวมสูงสุด 300 เมตรด้วยการตั้งค่าเฉพาะ
4. การจัดหา 24V ที่รวมเข้ากับสายเคเบิลนี้มีความสำคัญแค่ไหน?
มันเป็นสิ่งจำเป็นสําหรับฟังก์ชั่นระบบมากมาย สาย 24V นี้ให้พลังงานอิเล็กทรอนิกส์ของโมดูลมอเตอร์ขนาดหนังสือที่เชื่อมต่อและอุปกรณ์อื่น ๆ หากพลังงานนี้ถูกหยุดหยุดหรือไม่มั่นคงเนื่องจากสายเคเบิลที่มีคุณภาพไม่ดีอาจทําให้โมดูลออกไปออฟไลน์ทําให้เกิดความผิดพลาดความปลอดภัยหร การส่งพลังงานแบบบูรณาการ เป็นคุณสมบัติสําคัญที่รับประกันว่า โหนดเครือข่ายทั้งหมดทํางานได้อย่างน่าเชื่อถื
5. ข้อสรุป
ซีเมนส์ 6SL3060-4AA10-0AA0 เป็นมากกว่าเพียงแค่สายเคเบิล เป็นส่วนประกอบที่สำคัญและมีคุณสมบัติสำหรับระบบของระบบนิเวศไดรฟ์ SINAMICS S120 การออกแบบของมันเป็นสายสื่อสารอุตสาหกรรมคุณภาพสูงสําหรับเครือข่าย DRIVE CLiQ รับประกันความสมบูรณ์ของข้อมูล ให้พลังงานเสริม และให้ความแข็งแรงทางกลที่จําเป็นสําหรั โดยการรับประกันการสื่อสารที่น่าเชื่อถือระหว่างปัญญาการควบคุมและโมดูลพลังงาน มันสร้างระบบประสาทที่น่าเชื่อถือซึ่งการควบคุมการเคลื่อนไหวที่สม การระบุสายแท้นี้เป็นขั้นตอนพื้นฐานในการสร้างระบบอัตโนมัติที่แข็งแกร่ง มีประสิทธิภาพสูง และสามารถรักษาได้ง่าย
