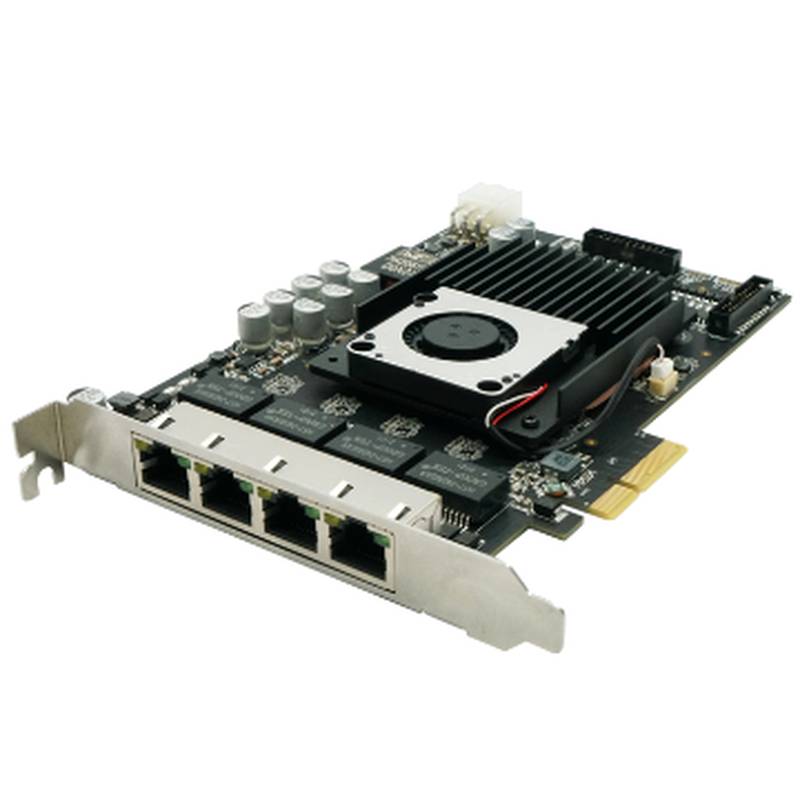

HIKROBOT MV-GE1004 4-Port GigE Vision Machine Vision Frame Grabber

HIKROBOT MV-GE1004 คือบอร์ดจับภาพ (frame grabber) ประสิทธิภาพสูงแบบ 4 พอร์ต GigE Vision ที่ออกแบบมาเพื่อตอบสนองความต้องการที่เข้มงวดของระบบอัตโนมัติในโรงงานและแอปพลิเคชัน Machine Vision บอร์ดจับภาพนี้ใช้มาตรฐาน GigE Vision เพื่อให้มั่นใจในการทำงานร่วมกันได้อย่างราบรื่นกับกล้องอุตสาหกรรมและโซลูชันซอฟต์แวร์ที่หลากหลาย ด้วยการออกแบบที่แข็งแกร่งและคุณสมบัติขั้นสูง MV-GE1004 ช่วยให้การรับภาพความเร็วสูงและการถ่ายโอนข้อมูลที่มีประสิทธิภาพ ทำให้เป็นส่วนประกอบที่จำเป็นสำหรับระบบควบคุมคุณภาพ การตรวจสอบ และการนำทางหุ่นยนต์

ข้อมูลจำเพาะผลิตภัณฑ์:

รุ่น: MV-GE1004 ชื่อ: 4-Port GigE Vision Frame Grabber หน่วยความจำออนบอร์ด: 1 GB DDR3-RAM อินเทอร์เฟซโฮสต์: PCI-E Gen2 × 4 ประสิทธิภาพอินเทอร์เฟซโฮสต์: 1720 MB/s (แบนด์วิดท์การถ่ายโอนสูงสุด), 1600 MB/s (แบนด์วิดท์การถ่ายโอนต่อเนื่อง) มาตรฐานอินเทอร์เฟซกล้อง: GigE Vision คอนเนคเตอร์: 4 × RJ45 เอาต์พุตพลังงาน (PoE): รองรับ PoE โดยแต่ละช่องให้กำลังไฟสูงสุด 15W (ต้องใช้แหล่งจ่ายไฟ ATX แบบ 6 พินสำหรับฟังก์ชัน PoE) ประเภทกล้องที่รองรับ: กล้องอุตสาหกรรม Gigabit Ethernet กล้องที่รองรับสูงสุด: 4 อัตราอินเทอร์เฟซกล้อง: 1 Gbps ช่องสัญญาณสตรีม: 4 รูปแบบพิกเซล: Mono 8/10/10p/12/12p, Bayer 8/10/10p/12/12p, YUV422Packed, YUV422_YUYV_Packed, RGB 8, BGR 8 I/O ทั่วไป: อินเทอร์เฟซ I/O แบบ 24-way: อินพุตแบบ opto-isolated 4x (4.5 ~ 28V), เอาต์พุตแบบ opto-isolated 4x (4.5 ~ 28V), อินพุต 422 4x, เอาต์พุต 422 4x, อินพุต TTL 4x, เอาต์พุต TTL 4x คอนเนคเตอร์ I/O: เฮดเดอร์ตัวเมีย การใช้พลังงานทั่วไป: 10 W (ไม่รวม PoE) ขนาด: 181 มม. × 126.3 มม. × 21.6 มม. อุณหภูมิใช้งาน: 0 ~ 60°C อุณหภูมิจัดเก็บ: -20 ~ 70°C ความชื้น: 10% ~ 95% RH ไม่ควบแน่น การสนับสนุนซอฟต์แวร์: MVS ระบบปฏิบัติการที่รองรับ: Windows 7/10/11, Linux (Ubuntu 18.04 ~ 24.04 64-bit) การรับรอง: WEEE, RoHS, REACH

บอร์ดจับภาพ HIKROBOT MV-GE1004 ได้รับการออกแบบมาเพื่อเพิ่มประสิทธิภาพและความน่าเชื่อถือของระบบ Machine Vision หน่วยความจำออนบอร์ด 1 GB DDR3-RAM มีความสำคัญอย่างยิ่งต่อการลดภาระ CPU โดยการประมวลผลภาพโดยตรงบนการ์ด ทำให้มั่นใจได้ถึงปริมาณงานที่สูงขึ้นและเวลาตอบสนองที่เร็วขึ้น อินเทอร์เฟซ PCI-E Gen2 × 4 ให้แบนด์วิดท์การถ่ายโอนสูงสุด 1720 MB/s และแบนด์วิดท์การถ่ายโอนต่อเนื่อง 1600 MB/s ซึ่งช่วยให้สามารถรับชุดข้อมูลภาพขนาดใหญ่ได้อย่างรวดเร็ว ทำให้เหมาะอย่างยิ่งสำหรับแอปพลิเคชันที่ต้องการการสตรีมข้อมูลความเร็วสูงจากกล้องหลายตัวพร้อมกัน

MV-GE1004 เป็นไปตามมาตรฐาน GigE Vision รองรับกล้อง Gigabit Ethernet สูงสุดสี่ตัว โดยแต่ละตัวทำงานที่ 1 Gbps พร้อมช่องสัญญาณสตรีมเฉพาะสี่ช่อง สิ่งนี้ช่วยให้มั่นใจได้ถึงการถ่ายโอนภาพที่แข็งแกร่งและเชื่อถือได้ผ่านสายเคเบิล CAT5e หรือ CAT6 มาตรฐาน ให้ความยืดหยุ่นในการจัดวางกล้องได้สูงสุด 100 เมตรโดยไม่ต้องใช้ตัวทวนสัญญาณ การรวมความสามารถ Power over Ethernet (PoE) ในแต่ละช่องสัญญาณ โดยให้กำลังไฟสูงสุด 15W ช่วยลดความซับซ้อนของสายเคเบิลโดยการจ่ายทั้งข้อมูลและพลังงานให้กับกล้องที่เข้ากันได้ แม้ว่าจะต้องใช้การเชื่อมต่อแหล่งจ่ายไฟ ATX แบบ 6 พินสำหรับคุณสมบัตินี้

การรองรับรูปแบบพิกเซลที่หลากหลาย รวมถึง Mono 8/10/10p/12/12p, Bayer 8/10/10p/12/12p, YUV422Packed, YUV422_YUYV_Packed, RGB 8 และ BGR 8 ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับกล้องอุตสาหกรรมและข้อกำหนดการประมวลผลภาพที่หลากหลาย นอกจากนี้ ความสามารถ I/O ทั่วไปที่ครอบคลุม ซึ่งมีอินเทอร์เฟซแบบ 24-way รวมถึงอินพุตและเอาต์พุตแบบ opto-isolated, อินเทอร์เฟซ 422 และอินเทอร์เฟซ TTL ช่วยให้สามารถบูรณาการกับทริกเกอร์ภายนอก, เซ็นเซอร์ และระบบควบคุมได้อย่างราบรื่น เพิ่มการซิงโครไนซ์และระบบอัตโนมัติ

แอปพลิเคชันและประสิทธิภาพในอุตสาหกรรม:

HIKROBOT MV-GE1004 เป็นส่วนประกอบสำคัญในสถานการณ์อัตโนมัติในโรงงานอุตสาหกรรมจำนวนมาก ความสามารถในการจัดการกล้องความเร็วสูงหลายตัวทำให้เหมาะอย่างยิ่งสำหรับ:

การผลิตยานยนต์: สำหรับการตรวจสอบส่วนประกอบอย่างละเอียด, การตรวจสอบสายการผลิต, และระบบนำทางหุ่นยนต์ เพื่อให้มั่นใจในคุณภาพผลผลิตและประสิทธิภาพการผลิต การตรวจสอบอิเล็กทรอนิกส์: ความละเอียดสูงและความสามารถในการจับเฟรมมีความสำคัญอย่างยิ่งต่อการตรวจสอบแผงวงจร, การระบุข้อบกพร่อง, และการรับรองความแม่นยำที่จำเป็นในการผลิตเซมิคอนดักเตอร์ การแปรรูปอาหารและเครื่องดื่ม: สำหรับการควบคุมคุณภาพอัตโนมัติ, การตรวจจับวัตถุแปลกปลอม, และการตรวจสอบบรรจุภัณฑ์ เพื่อให้มั่นใจในความปลอดภัยและความสม่ำเสมอของผลิตภัณฑ์ ยา: ในกระบวนการประกันคุณภาพและการตรวจสอบ, การรักษามาตรฐานระดับสูงสำหรับความสมบูรณ์ของผลิตภัณฑ์และการปฏิบัติตามข้อกำหนด โลจิสติกส์และคลังสินค้า: สำหรับการคัดแยก, การระบุ, และการติดตามสินค้าโดยอัตโนมัติ เพื่อเพิ่มประสิทธิภาพการดำเนินงาน

ประสิทธิภาพที่แข็งแกร่งของ MV-GE1004 ยังได้รับการเสริมด้วยการปฏิบัติตามมาตรฐาน GenICam ซึ่งช่วยให้การออกแบบแอปพลิเคชันและการบูรณาการผลิตภัณฑ์ของผู้ผลิตรายต่างๆ ง่ายขึ้น การใช้พลังงานทั่วไป 10W (ไม่รวม PoE) ทำให้มั่นใจได้ถึงประสิทธิภาพการใช้พลังงาน ซึ่งเป็นปัจจัยสำคัญในสภาพแวดล้อมอุตสาหกรรม

รุ่น HIKROBOT ที่เกี่ยวข้อง:

กลุ่มผลิตภัณฑ์ HIKROBOT ประกอบด้วยบอร์ดจับภาพขั้นสูงและส่วนประกอบ Machine Vision อื่นๆ อีกหลายรุ่น รุ่นที่น่าสนใจซึ่งเสริมหรือนำเสนอโซลูชันทางเลือก ได้แก่ MV-GE1104 และ MV-GE1104P ซึ่งอาจมีโครงสร้างพอร์ตที่แตกต่างกันหรือคุณสมบัติที่ได้รับการปรับปรุง ซีรีส์อื่นๆ เช่น MV-GQ1001, MV-GT1002, MV-GT1004, MV-GT1102P, MV-GT1104P, MV-GX1002, MV-GX1004, MV-GX1008, MV-GX1102, MV-GX1104, MV-GY1002 และ MV-GY1004 รวมถึง PCIE-GE1004-1G แสดงถึงบอร์ดจับภาพและฮาร์ดแวร์ Machine Vision ที่หลากหลายซึ่งออกแบบมาสำหรับความต้องการและโปรโตคอลอุตสาหกรรมที่แตกต่างกัน

เสถียรภาพในการดำเนินงานและคุณค่าระยะยาว:

MV-GE1004 สร้างขึ้นสำหรับสภาพแวดล้อมอุตสาหกรรมที่ต้องการ ทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิ 0 ถึง 60°C และความชื้น 10% ถึง 95% RH ผลิตภัณฑ์ได้รับการรับรอง WEEE, RoHS และ REACH ซึ่งบ่งชี้ถึงการปฏิบัติตามมาตรฐานสิ่งแวดล้อมและความปลอดภัย การรับประกัน 3 ปีที่รวมอยู่ด้วยยังเน้นย้ำถึงความมุ่งมั่นของ HIKROBOT ในด้านคุณค่าระยะยาวและความน่าเชื่อถือของส่วนประกอบอุตสาหกรรมนี้

ชุดซอฟต์แวร์ รวมถึง MVS (Machine Vision Software) มีเครื่องมือที่จำเป็นสำหรับการกำหนดค่ากล้อง, การรับภาพ, และการพัฒนา โดยรองรับระบบปฏิบัติการ เช่น Windows 7/10/11 และ Linux (Ubuntu 18.04 ~ 24.04 64-bit) การสนับสนุนซอฟต์แวร์ที่ครอบคลุมนี้ ควบคู่ไปกับ SDK ที่ให้มาสำหรับการพัฒนาทุติยภูมิ ช่วยให้มั่นใจได้ว่าผู้รวมระบบและวิศวกรสามารถปรับใช้และปรับแต่งโซลูชันสำหรับความต้องการแอปพลิเคชันเฉพาะได้อย่างมีประสิทธิภาพ

คำถามที่พบบ่อย (FAQ):

ถาม: ระยะเวลารอคอยสินค้าโดยทั่วไปสำหรับ HIKROBOT MV-GE1004 คือเท่าใด?

ตอบ: ระยะเวลารอคอยสินค้าอาจแตกต่างกันไปตามระดับสต็อกปัจจุบันและโลจิสติกส์ในภูมิภาค สำหรับไทม์ไลน์โครงการที่เฉพาะเจาะจงและเพื่อให้แน่ใจว่ามีสินค้าพร้อมใช้งานสำหรับโครงการที่สำคัญของคุณ ขอแนะนำให้ติดต่อ Beijing Zhongping Technology Co., Ltd. เพื่อขอข้อมูลสถานะสินค้าคงคลังล่าสุดและประมาณการการจัดส่ง

ถาม: ฉันจะได้รับราคาโครงการสำหรับ HIKROBOT MV-GE1004 สำหรับการใช้งานในปริมาณมากได้อย่างไร?

ตอบ: ราคาโครงการมักจะปรับให้เหมาะกับขนาดและรายละเอียดของแอปพลิเคชันของคุณ หากต้องการใบเสนอราคาโดยละเอียดที่สะท้อนถึงความต้องการเฉพาะและปริมาณของโครงการของคุณ โปรดติดต่อ Beijing Zhongping Technology Co., Ltd. เพื่อขอคำปรึกษาและใบเสนอราคาเฉพาะบุคคล

ถาม: มีเอกสารใดบ้างที่สามารถใช้สำหรับการผ่านพิธีการศุลกากรเมื่อนำเข้า HIKROBOT MV-GE1004?

ตอบ: Beijing Zhongping Technology Co., Ltd. สามารถจัดเตรียมเอกสารที่จำเป็นทั้งหมดเพื่ออำนวยความสะดวกในการผ่านพิธีการศุลกากรอย่างราบรื่นสำหรับคำสั่งซื้อระหว่างประเทศของคุณ โปรดระบุข้อกำหนดด้านศุลกากรของคุณเมื่อขอใบเสนอราคาเพื่อให้แน่ใจว่าเอกสารทั้งหมดจะถูกเตรียมไว้ล่วงหน้า

ถาม: HIKROBOT MV-GE1004 เข้ากันได้กับระบบ Machine Vision ที่มีอยู่ของฉันหรือไม่?

ตอบ: MV-GE1004 เป็นไปตามมาตรฐาน GigE Vision และ GenICam ซึ่งช่วยให้มั่นใจได้ถึงความเข้ากันได้กับระบบ Machine Vision สมัยใหม่ส่วนใหญ่ สำหรับการตรวจสอบความเข้ากันได้เฉพาะหรือคำแนะนำในการบูรณาการที่ปรับให้เหมาะกับระบบเฉพาะของคุณ ทีมเทคนิคของเราที่ Beijing Zhongping Technology Co., Ltd. พร้อมให้ความช่วยเหลือ

ถาม: แอปพลิเคชันที่แนะนำสำหรับ HIKROBOT MV-GE1004 คืออะไร?

ตอบ: บอร์ดจับภาพนี้ขอแนะนำอย่างยิ่งสำหรับแอปพลิเคชันที่ต้องการการรับข้อมูลความเร็วสูงและการซิงโครไนซ์หลายกล้อง เช่น การตรวจสอบในโรงงาน, การควบคุมคุณภาพ, สายการประกอบอัตโนมัติ, หุ่นยนต์, และการวิเคราะห์ผลิตภัณฑ์โดยละเอียดในภาคส่วนต่างๆ เช่น ยานยนต์, อิเล็กทรอนิกส์, และยา

ถาม: เงื่อนไขการรับประกันสำหรับ HIKROBOT MV-GE1004 คืออะไร?

ตอบ: HIKROBOT โดยทั่วไปจะเสนอการรับประกันมาตรฐาน 3 ปีสำหรับ MV-GE1004 ซึ่งสะท้อนถึงความมั่นใจของเราในความทนทานและประสิทธิภาพ สำหรับรายละเอียดการรับประกันฉบับสมบูรณ์และรูปแบบเฉพาะในภูมิภาคใดๆ โปรดปรึกษา Beijing Zhongping Technology Co., Ltd.

ถาม: สามารถใช้ HIKROBOT MV-GE1004 กับกล้องรุ่นเก่าได้หรือไม่?

ตอบ: แม้ว่า MV-GE1004 จะรองรับมาตรฐาน GigE Vision แต่ความเข้ากันได้กับกล้องรุ่นเก่าหรือรุ่นที่ไม่เป็นมาตรฐานอาจแตกต่างกันไป เราขอแนะนำให้ตรวจสอบข้อมูลจำเพาะทางเทคนิคของกล้องเฉพาะและปรึกษาผู้เชี่ยวชาญของเราที่ Beijing Zhongping Technology Co., Ltd. เพื่อยืนยันการทำงานร่วมกัน

ถาม: การใช้พลังงานทั่วไปของ HIKROBOT MV-GE1004 คือเท่าใด?

ตอบ: การใช้พลังงานทั่วไปของ MV-GE1004 คือ 10 W โดยไม่รวมฟังก์ชัน PoE เมื่อเปิดใช้งาน PoE การใช้พลังงานจะเพิ่มขึ้นเพื่อรองรับกล้องที่เชื่อมต่อ สำหรับการวางแผนพลังงานที่แม่นยำ โปรดดูข้อมูลจำเพาะโดยละเอียด

ถาม: มีรุ่นทางเลือกที่เลิกผลิตไปแล้วที่ฉันควรทราบหรือไม่?

ตอบ: HIKROBOT พัฒนาสายผลิตภัณฑ์อย่างต่อเนื่อง แม้ว่าจะไม่มีรุ่นที่เลิกผลิตไปแล้วระบุไว้ที่นี่ แต่ทีมขายของเราที่ Beijing Zhongping Technology Co., Ltd. สามารถให้ข้อมูลเกี่ยวกับทางเลือกที่ทันสมัยและเกี่ยวข้องมากที่สุดได้ หากรุ่นใดรุ่นหนึ่งใกล้จะสิ้นสุดวงจรชีวิตหรือถูกแทนที่

ถาม: ประโยชน์ของการใช้บอร์ดจับภาพเทียบกับการเชื่อมต่อเครือข่ายโดยตรงสำหรับกล้องคืออะไร?

ตอบ: บอร์ดจับภาพเช่น MV-GE1004 มีพลังประมวลผลและหน่วยความจำเฉพาะ ลดภาระ CPU ของระบบโฮสต์ ให้การควบคุมที่เพิ่มขึ้นในการรับภาพ, การซิงโครไนซ์, และการถ่ายโอนข้อมูล ซึ่งนำไปสู่ประสิทธิภาพและความน่าเชื่อถือที่สูงขึ้น โดยเฉพาะอย่างยิ่งในการตั้งค่ากล้องหลายตัว เมื่อเทียบกับการเชื่อมต่อเครือข่ายโดยตรงที่อาจต้องการการประมวลผลโฮสต์มากขึ้น
