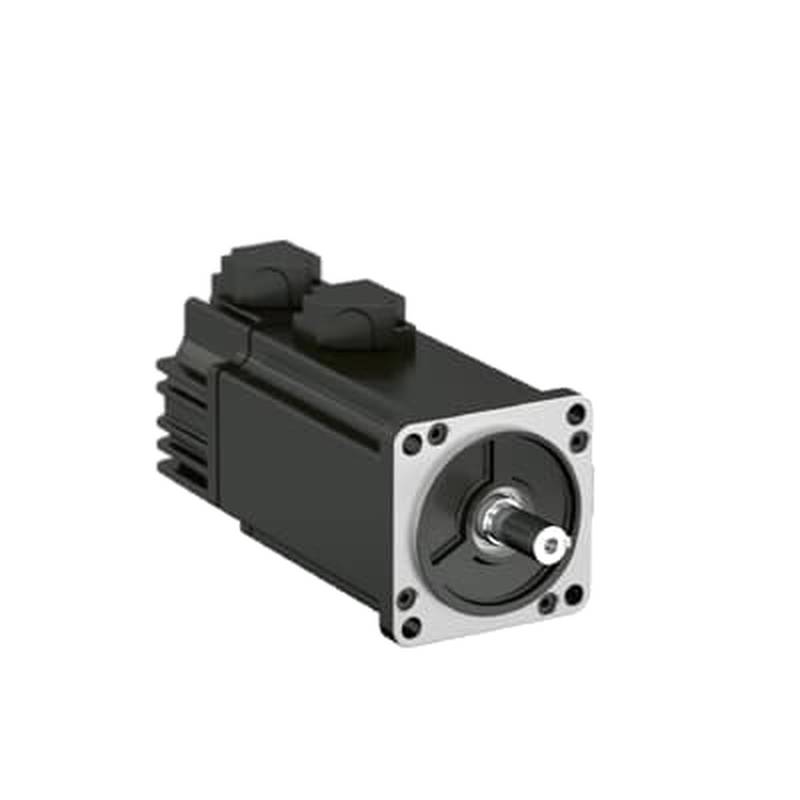

มอเตอร์เซอร์โวไฟฟ้ากระแสสลับขนาดเล็กสำหรับงานอุตสาหกรรม ABB ESM04X-10A-302-T3NTB00 ขนาด 0.1kW

ABB ESM04X-10A-302-T3NTB00 ทำหน้าที่เป็นเซอร์โวมอเตอร์อุตสาหกรรมขนาดเล็กที่มีความแม่นยำสูง ซึ่งได้รับการออกแบบมาสำหรับงานควบคุมการเคลื่อนที่ที่ต้องการความละเอียดอ่อน โดยเฉพาะงานที่ต้องการการควบคุมมุมที่แม่นยำอย่างยิ่ง อุปกรณ์นี้สามารถรวมเข้ากับสายการผลิตอัตโนมัติ อุปกรณ์การผลิตเซมิคอนดักเตอร์ และแอคชูเอเตอร์หุ่นยนต์ได้อย่างราบรื่น ช่วยให้มั่นใจได้ถึงความแม่นยำในการกำหนดตำแหน่งในระดับต่ำกว่าองศา สำหรับวิศวกรซ่อมบำรุงและผู้เชี่ยวชาญด้านการจัดซื้อที่กำลังมองหาชิ้นส่วนทดแทนที่เชื่อถือได้ มอเตอร์นี้ช่วยลดเวลาหยุดทำงานด้วยโครงสร้างเชิงกลที่แข็งแกร่งและโปรโตคอลการตอบสนองที่เป็นมาตรฐานอุตสาหกรรม อุปกรณ์นี้ช่วยเชื่อมช่องว่างระหว่างความต้องการแรงบิดสูงและขนาดที่กะทัดรัดซึ่งจำเป็นสำหรับเครื่องจักรสมัยใหม่ที่มีพื้นที่จำกัด ด้วยการปฏิบัติตามมาตรฐานความปลอดภัยทางไฟฟ้าและประสิทธิภาพที่เข้มงวด จึงให้ผลลัพธ์การทำงานที่สม่ำเสมอในสภาพแวดล้อมทางอุตสาหกรรมที่มีความผันผวน

ประเภทผลิตภัณฑ์และการระบุหมวดหมู่

ABB ESM04X-10A-302-T3NTB00 จัดอยู่ในหมวดหมู่ของเซอร์โวมอเตอร์ AC ซิงโครนัสประสิทธิภาพสูง ซึ่งออกแบบมาโดยเฉพาะสำหรับระบบควบคุมการเคลื่อนที่แบบวงปิด (Closed-loop) หน้าที่หลักของมันคือการแปลงสัญญาณไฟฟ้าอินพุตเป็นการหมุนเชิงกลที่แม่นยำ ช่วยให้สามารถควบคุมมุมได้อย่างเที่ยงตรงตามที่ต้องการในการใช้งานที่ต้องมีการกำหนดตำแหน่งแบบไดนามิก ต่างจากมอเตอร์เหนี่ยวนำทั่วไป มอเตอร์รุ่นนี้ใช้เทคโนโลยีแม่เหล็กถาวรเพื่อให้เวลาตอบสนองที่รวดเร็วและอัตราส่วนแรงบิดต่อน้ำหนักที่เหนือกว่า

จากหมวดหมู่นี้ ซีรีส์ ESM04X ได้รับการจัดวางอยู่ในกลุ่มระบบอัตโนมัติทางอุตสาหกรรมระดับกลางถึงระดับสูง ทำหน้าที่เป็นตัวขับเคลื่อนเชิงรุกสำหรับแพลตฟอร์มการเคลื่อนที่แบบหลายแกนที่ประสานกัน ซึ่งการติดตามเส้นทางและความสามารถในการทำซ้ำมีความสำคัญต่อคุณภาพของกระบวนการ วิศวกรจะเลือกรุ่นนี้เมื่อสถาปัตยกรรมของระบบต้องการขนาดที่กะทัดรัดโดยไม่ลดทอนประสิทธิภาพทางความร้อนหรือความละเอียดในการควบคุม

ข้อมูลจำเพาะทางเทคนิค

กำลังเอาต์พุตพิกัด: 0.4 kW

แรงบิดพิกัด: 1.27 Nm

แรงบิดสูงสุด: 3.81 Nm

ความเร็วพิกัด: 3000 RPM

ความเร็วสูงสุด: 5000 RPM

ความละเอียดของเอนโค้ดเดอร์: 20-bit Incremental

แรงดันไฟฟ้าที่ใช้งาน: 220 V AC

ระดับฉนวน: F

ระดับการป้องกัน: IP65

เส้นผ่านศูนย์กลางเพลา: 14 mm

อุณหภูมิแวดล้อม: 0 - 40 °C

น้ำหนัก: 2.2 kg

จุดเด่นทางเทคนิค

ปรัชญาการออกแบบของซีรีส์ ESM04X ให้ความสำคัญกับความแข็งแกร่งทางกลและการระบายความร้อนเพื่อให้มั่นใจถึงความสมบูรณ์ในการทำงานในระยะยาว ด้วยการใช้ตัวเรือนอลูมิเนียมอัลลอยด์ที่มีความหนาแน่นสูง มอเตอร์จะถ่ายเทความร้อนออกจากขดลวดสเตเตอร์ได้อย่างมีประสิทธิภาพในระหว่างรอบการเร่งและการลดความเร็วที่มีความถี่สูง การเลือกโครงสร้างนี้ช่วยลดการคลาดเคลื่อนทางความร้อนโดยตรง ซึ่งเป็นสาเหตุทั่วไปของข้อผิดพลาดในการระบุตำแหน่งในงานเซอร์โวขนาดเล็ก นอกจากนี้ รูปทรงที่กะทัดรัดยังช่วยลดขนาดของอุปกรณ์โดยรวมได้อย่างมากโดยไม่ลดทอนความสมบูรณ์ของโครงสร้างภายในของมอเตอร์ภายใต้โหลดแนวรัศมีสูง

ประสิทธิภาพและความแม่นยำของหน่วยนี้มอบคุณค่าทางวิศวกรรมที่แตกต่างในสภาพแวดล้อมการผลิตที่มีรอบสูง ด้วยการรวมเอนโค้ดเดอร์ความละเอียดสูงระดับ 20-bit ทำให้มอเตอร์สามารถรักษาการระบุตำแหน่งเชิงมุมที่ทำซ้ำได้แม้ในระหว่างการเปลี่ยนทิศทางอย่างรวดเร็วหรือการเปลี่ยนแปลงของโหลดอย่างกะทันหัน ความละเอียดในการควบคุมระดับสูงนี้ส่งผลโดยตรงต่ออัตราผลผลิตที่สูงขึ้นสำหรับงานประกอบอัตโนมัติ เช่น การวางชิ้นส่วนอิเล็กทรอนิกส์หรือการจ่ายสารที่มีความแม่นยำ นอกจากนี้ การออกแบบวงจรแม่เหล็กที่ได้รับการปรับปรุงให้เหมาะสมยังช่วยลดแรงบิดกระเพื่อม (Torque Ripple) ทำให้มั่นใจได้ถึงการเคลื่อนที่ที่ราบรื่นซึ่งช่วยยืดอายุการใช้งานของส่วนประกอบทางกลที่เชื่อมต่อกัน เช่น ลีดสกรูและกระปุกเกียร์

สถานการณ์การใช้งาน

ระบบจ่ายสารที่มีความแม่นยำ: ช่วยให้สามารถจ่ายของเหลวด้วยระยะความคลาดเคลื่อนของตำแหน่งต่ำกว่า 0.05 มม. ลดการสิ้นเปลืองวัสดุโดยประมาณ 15% ในระหว่างการใช้งานความเร็วสูง การใส่ชิ้นส่วนอิเล็กทรอนิกส์: ให้การเร่งความเร็วที่รวดเร็วซึ่งจำเป็นในการรักษาปริมาณงานที่ 120 รอบต่อนาที ทำให้มั่นใจได้ถึงแรงในการวางและการจัดตำแหน่งที่สม่ำเสมอ โต๊ะหมุนจัดตำแหน่ง (Rotary Indexing Tables): ช่วยให้การจัดทำดัชนีด้วยความเร็วสูงและปราศจากการสั่นสะเทือน ลดเวลาในแต่ละรอบลงประมาณ 200 มิลลิวินาทีต่อสถานีในสายการบรรจุภัณฑ์อัตโนมัติ การสั่งงาน CNC ขนาดเล็ก: ให้เสถียรภาพของแรงบิดที่จำเป็นสำหรับงานกัดเบา 3 แกน รักษาคุณภาพผิวงานแม้ภายใต้โหลดการตัดที่ไม่ต่อเนื่อง

คำแนะนำในการเลือก

คำแนะนำในการเลือกนี้ใช้กรอบการทำงานการจับคู่พารามิเตอร์ทางเทคนิคเพื่อช่วยให้ทีมวิศวกรตรวจสอบความเข้ากันได้ของระบบ ABB ESM04X-10A-302-T3NTB00 เป็นตัวเลือกที่เหมาะสมที่สุดสำหรับการใช้งานความเร็วสูงที่มีความเฉื่อยต่ำ เช่น อุปกรณ์จัดการแผ่นเวเฟอร์เซมิคอนดักเตอร์ ซึ่งกำลังไฟฟ้า 0.4 กิโลวัตต์สามารถจัดการโหลดพิกัด 1.27 Nm ได้อย่างสะดวก อย่างไรก็ตาม ไม่เหมาะสำหรับการกดอุตสาหกรรมหนักหรืองานอัดขึ้นรูปที่มีแรงเสียดทานสูง เนื่องจากแรงบิดสูงสุด 3.81 Nm จะไม่เพียงพอสำหรับการทำงานต่อเนื่องที่เกิน 2.0 Nm หากความต้องการในการใช้งานของคุณเกินกว่าข้อมูลจำเพาะเหล่านี้ ซีรีส์ ABB ESM07X-20A นำเสนอช่วงแรงบิดที่ขยายได้สูงสุดถึง 6.0 Nm สำหรับโหลดทางอุตสาหกรรมที่หนักกว่า

คำถามที่พบบ่อย (FAQ)

1. ระยะเวลารอคอยสินค้ามาตรฐานสำหรับเซอร์โวมอเตอร์รุ่นนี้คือเท่าไร และขณะนี้มีสินค้าในสต็อกหรือไม่?

ระยะเวลารอคอยสินค้ามาตรฐานสำหรับรุ่นนี้โดยทั่วไปคือ 3 ถึง 5 วันทำการสำหรับสินค้าที่มีในสต็อก เราเก็บรักษาสต็อกในระดับภูมิภาคจำนวน 15-20 หน่วยสำหรับรุ่น ESM04X-10A-302-T3NTB00 เพื่อให้มั่นใจว่าสามารถใช้งานได้อย่างรวดเร็วสำหรับการซ่อมบำรุงที่เร่งด่วน หากโครงการขนาดใหญ่ต้องการจำนวนที่เกินกว่าสต็อกปัจจุบันของเรา แผนกโลจิสติกส์ของเราสามารถประสานงานการจัดส่งด่วนได้ภายใน 14 วัน เราตรวจสอบห่วงโซ่อุปทานของเราทุกวันเพื่อให้คุณได้รับกรอบเวลาการจัดส่งที่ถูกต้องที่สุด ณ เวลาที่สั่งซื้อ โปรดติดต่อทีมสนับสนุนการขายของเราเพื่อตรวจสอบสต็อกแบบเรียลไทม์

2. ระดับการป้องกัน IP65 ของมอเตอร์ขนาด 2.2 กก. นี้ อนุญาตให้ใช้ในสภาพแวดล้อมที่มีการฉีดล้างหรือไม่?

ระดับ IP65 ยืนยันว่ามอเตอร์ได้รับการป้องกันจากฝุ่นละอองและหัวฉีดน้ำแรงดันต่ำ แต่ไม่ได้ออกแบบมาสำหรับการแช่น้ำทั้งหมดหรือการฉีดล้างด้วยแรงดันสูงแบบรุนแรง ด้วยน้ำหนัก 2.2 กก. มอเตอร์ได้รับการออกแบบมาสำหรับงานที่มีความแม่นยำซึ่งการสัมผัสกับความชื้นเกิดขึ้นโดยบังเอิญไม่ใช่ตลอดเวลา หากสภาพแวดล้อมการผลิตของคุณเกี่ยวข้องกับการสัมผัสของเหลวโดยตรงบ่อยครั้ง เราขอแนะนำให้เพิ่มฝาครอบป้องกันให้กับตัวเรือนมอเตอร์ ติดต่อทีมเทคนิคของเราเพื่อหารือว่ากระบวนการเฉพาะของคุณต้องการโซลูชันการป้องกันสภาพแวดล้อมเพิ่มเติมหรือตัวเลือกมอเตอร์ระดับ IP67 หรือไม่

3. มอเตอร์นี้สามารถจัดการโหลด 1.5 Nm ที่ 3000 RPM ได้หรือไม่ หรือมันจะร้อนเกินไป?

มอเตอร์นี้มีแรงบิดพิกัด 1.27 Nm ที่ 3000 RPM หมายความว่าโหลด 1.5 Nm เกินกว่าพิกัดการทำงานต่อเนื่องของตัวเครื่อง การทำงานที่ 1.5 Nm จะนำไปสู่การดึงกระแสที่เพิ่มขึ้นและความอิ่มตัวทางความร้อน ซึ่งจะทำให้เกิดการแจ้งเตือนอุณหภูมิเกินตามเซ็นเซอร์ความร้อนภายใน เราขอแนะนำอย่างยิ่งว่าไม่ควรใช้งานต่อเนื่องเกินขีดจำกัด 1.27 Nm เพื่อป้องกันความล้มเหลวของฉนวนขดลวดก่อนเวลาอันควร สำหรับการใช้งานที่ต้องการโหลดต่อเนื่อง 1.5 Nm เราขอแนะนำให้อัปเกรดเป็นซีรีส์ ESM07X ซึ่งรองรับโปรไฟล์แรงบิดที่สูงกว่า 北京众平科技股份有限公司 (Beijing Zhongping Technology) สามารถช่วยคุณคำนวณภาระทางความร้อนที่แน่นอนสำหรับรอบการทำงานของคุณ

4. ความละเอียดของเอนโค้ดเดอร์ 20-bit คืออะไร และมันช่วยปรับปรุงความแม่นยำสำหรับกระบวนการของฉันได้อย่างไร?

เอนโค้ดเดอร์ 20-bit ให้พัลส์ 1,048,576 พัลส์ต่อการหมุนหนึ่งรอบ ซึ่งเป็นพื้นฐานสำหรับการควบคุมมุมที่มีความแม่นยำสูง ระดับความละเอียดนี้ช่วยให้ระบบไดรฟ์สามารถปรับความเร็วและตำแหน่งได้อย่างละเอียด ทำให้มั่นใจได้ว่าเพลาจะเคลื่อนที่ตามเส้นทางที่กำหนดภายในค่าความคลาดเคลื่อนทางกลที่กำหนดไว้ ในการใช้งานการจัดทำดัชนีความเร็วสูง ความละเอียดนี้จะช่วยลดเอฟเฟกต์การสั่น (Hunting effect) และทำให้ตำแหน่งมั่นคงในตอนท้ายของการเคลื่อนที่ทุกครั้ง หากคุณกำลังประสบปัญหาเรื่องความสามารถในการทำซ้ำในระบบปัจจุบันของคุณ ทีมงานของเราสามารถช่วยประเมินว่าความหนาแน่นของเอนโค้ดเดอร์นี้ตรงตามความต้องการด้านความคลาดเคลื่อนเฉพาะของคุณหรือไม่

5. ฉันจะขอใบเสนอราคาสำหรับรุ่นนี้ได้อย่างไร และช่วงราคาปัจจุบันอยู่ที่เท่าไร?

ราคาสำหรับ ESM04X-10A-302-T3NTB00 โดยทั่วไปจะอยู่ระหว่าง $850 ถึง $1,450 ขึ้นอยู่กับความพร้อมของตลาดในปัจจุบันและปริมาณการสั่งซื้อ เพื่อรับข้อเสนออย่างเป็นทางการ คุณต้องส่งคำขอไปยังพอร์ทัลการจัดซื้อของเราโดยระบุจำนวนที่ต้องการและสถานที่จัดส่ง เราจัดเตรียมเอกสารที่ครอบคลุมพร้อมกับใบเสนอราคาเพื่อให้แน่ใจว่าทีมวิศวกรของคุณมีข้อกำหนดที่จำเป็นทั้งหมด 北京众平科技股份有限公司 (Beijing Zhongping Technology) รับประกันราคาที่แข่งขันได้ผ่านช่องทางการจัดหาที่ปรับให้เหมาะสมของเรา ราคาเป็นเพียงการบ่งชี้ โปรดติดต่อทีมงานของเราเพื่อยืนยันราคาสุดท้ายสำหรับการสั่งซื้อเฉพาะของคุณ

6. เส้นผ่านศูนย์กลางเพลา 14 มม. เข้ากันได้กับคัปปลิ้งมาตรฐานหรือไม่ หรือฉันต้องการโซลูชันที่กำหนดเอง?

เส้นผ่านศูนย์กลางเพลา 14 มม. เป็นขนาดเมตริกมาตรฐาน ทำให้เข้ากันได้ดีกับคัปปลิ้งยืดหยุ่นและฮับแบบมีลิ่มที่ใช้ในอุตสาหกรรมทั่วไป คุณจะพบว่าคัปปลิ้งแบบแคลมป์ที่มีจำหน่ายทั่วไปซึ่งมีพิกัดกำลัง 0.4 กิโลวัตต์ได้รับการออกแบบมาเพื่อให้พอดีกับมิติเพลานี้อย่างสมบูรณ์แบบ สำหรับการใช้งานที่ต้องการการหมุนความเร็วสูงถึง 5000 RPM เราแนะนำให้ใช้คัปปลิ้งแบบสมดุลเพื่อลดการถ่ายโอนการสั่นสะเทือน ทีมงานของเราสามารถให้รายชื่อผู้ผลิตคัปปลิ้งที่แนะนำซึ่งสอดคล้องกับข้อกำหนดความเร็วสูงของมอเตอร์นี้ ติดต่อผู้เชี่ยวชาญด้านการสนับสนุนของเราสำหรับคำแนะนำในการรวมระบบที่เกี่ยวข้องกับอินเทอร์เฟซการส่งกำลังเฉพาะของคุณ

7. นโยบายการคืนสินค้าของคุณเป็นอย่างไรหากมอเตอร์ไม่สามารถรวมเข้ากับคอนโทรลเลอร์เดิมของฉันได้?

เรายอมรับการคืนสินค้าสำหรับมอเตอร์ภายใน 30 วันหลังจากซื้อ โดยมีเงื่อนไขว่าสินค้าต้องอยู่ในสภาพเดิม ไม่ได้เปิดใช้งาน และอยู่ในสภาพสมบูรณ์ เนื่องจากเซอร์โวอินทิเกรชันต้องมีการจับคู่พารามิเตอร์ที่แม่นยำ เราขอแนะนำให้คุณยืนยันความเข้ากันได้ของคอนโทรลเลอร์ของคุณกับทีมเทคนิคของเราก่อนที่จะสรุปการซื้อ หากมอเตอร์ได้รับการติดตั้งหรือดัดแปลงแล้ว จะไม่สามารถคืนสินค้าตามมาตรฐานได้ แม้ว่าเราอาจเสนอเครดิตสำหรับการซื้อในอนาคต ติดต่อแผนกโลจิสติกส์ของเราเพื่อเริ่มต้นคำขอคืนสินค้าหรือเพื่อชี้แจงกระบวนการตรวจสอบความเข้ากันได้ก่อนที่คุณจะเริ่มการรวมระบบ

8. ฉันสามารถติดตั้งมอเตอร์นี้ในแนวตั้งได้หรือไม่ หรือน้ำหนัก 2.2 กก. เป็นปัจจัยสำหรับโหลดที่เพลา?

มอเตอร์สามารถติดตั้งได้ในทุกทิศทางรวมถึงแนวตั้ง เนื่องจากน้ำหนัก 2.2 กก. อยู่ในเกณฑ์ข้อกำหนดของหน้าแปลนติดตั้งสำหรับขนาดเฟรมนี้ อย่างไรก็ตาม สำหรับการติดตั้งในแนวตั้ง คุณต้องพิจารณาขีดจำกัดโหลดแนวรัศมีและแนวแกนของเพลาขนาด 14 มม. เพื่อหลีกเลี่ยงการสึกหรอของตลับลูกปืนก่อนเวลาอันควร ตรวจสอบให้แน่ใจว่าโหลดที่เกิดจากแรงโน้มถ่วงไม่ทำให้แรงในแนวแกนรวมเกินขีดจำกัดทางโครงสร้างของผู้ผลิตสำหรับซีรีส์ ESM04X เราแนะนำให้ใช้เบรกนิรภัย (Fail-safe brake) หรือระบบถ่วงน้ำหนักในการใช้งานแนวตั้งเพื่อให้มั่นใจถึงเสถียรภาพ ทีมสนับสนุนของเราพร้อมที่จะช่วยคุณคำนวณความเครียดทางกลสำหรับการกำหนดค่าแนวตั้งเฉพาะของคุณ

9. ความสามารถในการรับแรงบิดสูงสุด 3.81 Nm มีประโยชน์อย่างไรต่อลำดับการเร่งความเร็วที่รวดเร็วของฉัน?

แรงบิดสูงสุด 3.81 Nm ซึ่งมากกว่าแรงบิดพิกัด 1.27 Nm ประมาณสามเท่า ได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อจัดการกับการสตาร์ทและการหยุดที่มีความเฉื่อยสูงโดยไม่ทำให้เครื่องยนต์ดับ พลังงานสำรองนี้ช่วยให้สามารถใช้ทางลาดการเร่งความเร็วที่สั้นลงในการเคลื่อนที่ด้วยความเร็วสูงและระยะทางสั้น ซึ่งช่วยปรับปรุงประสิทธิภาพเวลาในรอบการทำงานของคุณโดยตรง ในกระบวนการที่มีความต้องการสูง ความสามารถสูงสุดนี้ทำให้มั่นใจได้ว่ามอเตอร์สามารถเอาชนะแรงต้านชั่วคราวที่เกิดจากการเปลี่ยนแปลงของโหลดหรือแรงเสียดทานของเครื่องจักร เราแนะนำให้ทำการวิเคราะห์แรงบิดแบบไดนามิกของโหลดเชิงกลของคุณเพื่อให้แน่ใจว่าค่าสูงสุด 3.81 Nm เพียงพอสำหรับโปรไฟล์การเร่งความเร็วเฉพาะของคุณ ติดต่อทีมงานแอปพลิเคชันของเราสำหรับการสนับสนุนการจำลองสถานการณ์

10. คุณให้การสนับสนุนทางเทคนิคสำหรับการว่าจ้างมอเตอร์นี้ร่วมกับไดรฟ์ของบุคคลที่สามหรือไม่?

ทีมงานของเราให้คำแนะนำทางเทคนิคที่ครอบคลุมสำหรับการว่าจ้าง ESM04X-10A-302-T3NTB00 รวมถึงการจับคู่พารามิเตอร์สำหรับเซอร์โวไดรฟ์มาตรฐานอุตสาหกรรมส่วนใหญ่ ในขณะที่มอเตอร์ได้รับการออกแบบมาเพื่อประสิทธิภาพสูงสุดกับคอนโทรลเลอร์ตระกูล ABB เรามีประสบการณ์มากมายในการรวมเข้ากับระบบที่แตกต่างกัน (Heterogeneous systems) เราสามารถจัดเตรียมแผนผังการเดินสาย ข้อมูลอ้างอิงเวลาสัญญาณ และข้อมูลเอนโค้ดเดอร์เพื่อให้แน่ใจว่าการสื่อสารระหว่างมอเตอร์และไดรฟ์ที่คุณเลือกจะประสบความสำเร็จ สำหรับสถานการณ์การรวมระบบที่ซับซ้อน เราเสนอบริการช่วยเหลือการว่าจ้างระยะไกลผ่านสายสนับสนุนทางวิศวกรรมเฉพาะของเรา ติดต่อผู้เชี่ยวชาญด้านแอปพลิเคชันของเราเพื่อกำหนดเวลาการตรวจสอบทางเทคนิคสำหรับโครงการเริ่มต้นของคุณ
