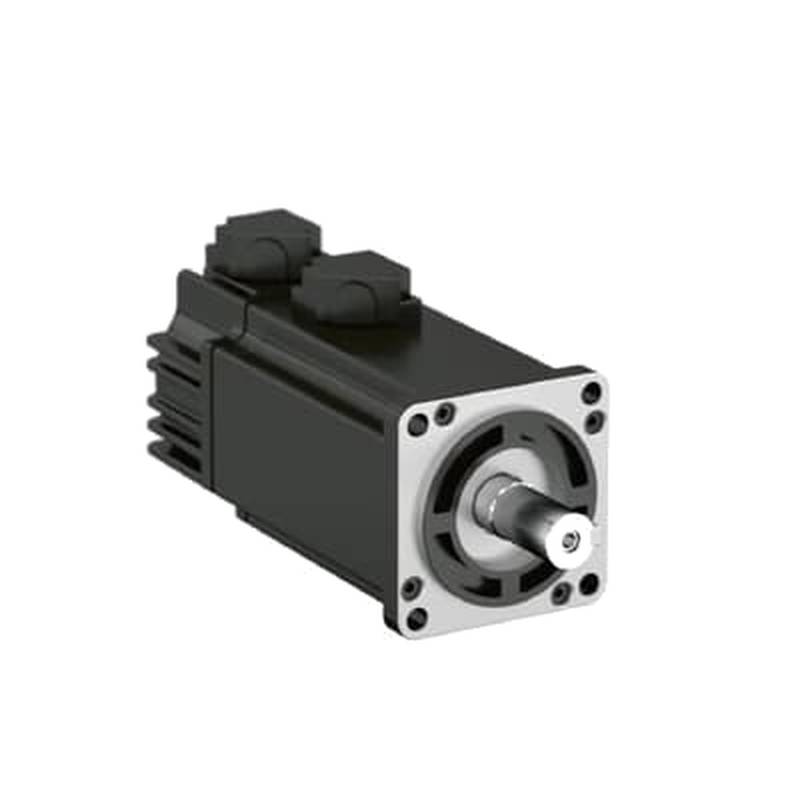

เซอร์โวมอเตอร์ AC รุ่น ABB ESM06X-401-302-T1B1A00 ขนาด 400W พร้อมเบรก

ABB ESM06X-401-302-T1B1A00 คือเซอร์โวมอเตอร์กระแสสลับ (AC servo motor) ขนาด 400W พร้อมเบรก ซึ่งได้รับการออกแบบมาสำหรับระบบควบคุมการเคลื่อนที่ในงานอุตสาหกรรมที่มีความแม่นยำสูง อุปกรณ์นี้ทำหน้าที่เป็นส่วนประกอบสำคัญในระบบการผลิตอัตโนมัติ หุ่นยนต์ และเครื่องจักร CNC โดยทำหน้าที่จัดการความเร็ว แรงบิด และความแม่นยำของตำแหน่งด้วยการป้อนกลับทางไฟฟ้าที่สม่ำเสมอ วิศวกรซ่อมบำรุงมักจัดหาโมเดลนี้เพื่อเป็นอะไหล่ทดแทนสำหรับเซอร์โวไดรฟ์ที่เก่าหรือเป็นส่วนประกอบหลักในการรวมเข้ากับเครื่องจักรใหม่ ด้วยการให้กำลังกลและระบบเบรกแม่เหล็กไฟฟ้าที่เชื่อถือได้ จึงรองรับการทำงานต่อเนื่องในสภาพแวดล้อมการผลิตที่มีรอบการทำงานสูง ส่วนประกอบนี้ช่วยให้มั่นใจได้ถึงการจัดการพลังงานจลน์ที่เสถียรในรอบการทำงานของอุตสาหกรรมที่หลากหลาย และได้รับการออกแบบมาเพื่อการรวมเข้ากับสถาปัตยกรรมไดรฟ์ของ ABB ที่มีอยู่อย่างไร้รอยต่อ

การจัดตำแหน่งประเภทและหมวดหมู่ผลิตภัณฑ์

ABB ESM06X-401-302-T1B1A00 จัดอยู่ในหมวดหมู่มอเตอร์ซิงโครนัสแม่เหล็กถาวร (PMSM) ซึ่งออกแบบมาโดยเฉพาะในฐานะเซอร์โวมอเตอร์กระแสสลับ (AC servo motor) ขนาด 400W สำหรับลูปการป้อนกลับที่มีประสิทธิภาพสูง มอเตอร์เหล่านี้ทำหน้าที่เป็นตัวขับเคลื่อนหลักในการควบคุมการเคลื่อนที่ โดยแปลงสัญญาณไฟฟ้าจากเซอร์โวไดรฟ์เป็นการกระจัดเชิงมุมที่ควบคุมได้ ภายในลำดับชั้นของอุตสาหกรรม อุปกรณ์นี้ถูกจัดว่าเป็นมอเตอร์ที่มีความเฉื่อยต่ำถึงปานกลาง ซึ่งปรับให้เหมาะสมสำหรับการใช้งานที่ต้องการความเร่งที่รวดเร็วและการหยุดที่แม่นยำ ตามการจัดหมวดหมู่นี้ การรวมระบบเบรกเข้าด้วยกันยิ่งเป็นการกำหนดบทบาทของมันในฐานะตัวขับเคลื่อนที่สำคัญต่อความปลอดภัย ซึ่งออกแบบมาเพื่อรักษาตำแหน่งโหลดในระหว่างสภาวะที่ไม่มีกระแสไฟฟ้า

ข้อมูลจำเพาะทางเทคนิค

ซีรีส์: ESM06X

กำลังไฟพิกัด: 0.4 kW

แรงดันไฟฟ้าพิกัด: 200 V AC

ประเภทเบรก: เบรกแม่เหล็กไฟฟ้า (Electromagnetic Holding Brake)

แรงบิดพิกัด: 1.27 Nm

แรงบิดสูงสุด: 3.82 Nm

ความเร็วพิกัด: 3000 RPM

ความเร็วสูงสุด: 5000 RPM

ความละเอียดการป้อนกลับ: 20-bit absolute encoder

ระดับการป้องกัน: IP65

วิธีการระบายความร้อน: การพาความร้อนตามธรรมชาติ

ประเภทการติดตั้ง: การติดตั้งแบบหน้าแปลน (Flange mount)

ปลายเพลา: เพลาแบบมีลิ่ม (Keyed shaft)

จุดเด่นทางเทคนิค

ซีรีส์ ESM06X ประกอบด้วย absolute encoder ความละเอียดสูงขนาด 20-bit ซึ่งให้ความละเอียดของตำแหน่งที่ยอดเยี่ยมสำหรับการซิงโครไนซ์แบบหลายแกน การออกแบบนี้ช่วยให้มั่นใจได้ว่าโปรไฟล์การเคลื่อนที่จะยังคงเสถียรแม้ในระหว่างการเปลี่ยนทิศทางที่มีความถี่สูง ช่วยลดโอกาสที่จะเกิดข้อผิดพลาดในการระบุตำแหน่งสะสม

นอกจากนี้ การรวมเบรกแม่เหล็กไฟฟ้า (Electromagnetic holding brake) ยังทำหน้าที่เป็นกลไกป้องกันความผิดพลาดในระหว่างการหยุดฉุกเฉินหรือเหตุการณ์ไฟฟ้าดับ โดยการล็อคเพลามอเตอร์ทันทีเมื่อสัญญาณถูกขัดจังหวะ ระบบจะป้องกันทั้งโหลดและส่วนประกอบการส่งกำลังทางกลจากการตกลงมาอย่างควบคุมไม่ได้หรือการเคลื่อนตัวจากแรงโน้มถ่วง

ยิ่งไปกว่านั้น มอเตอร์ยังได้รับระดับการป้องกัน IP65 ซึ่งบ่งบอกถึงความสามารถในการต้านทานฝุ่นละอองและการฉีดน้ำแรงดันต่ำได้อย่างสมบูรณ์ ความสมบูรณ์ของโครงสร้างนี้ช่วยให้สามารถใช้งานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่มีอนุภาคในอากาศหรือขั้นตอนการทำความสะอาดด้วยน้ำ ซึ่งเป็นการยืดอายุการใช้งานเฉลี่ยระหว่างความเสียหาย (MTBF) ของชุดขับเคลื่อนได้อย่างมีประสิทธิภาพ

สถานการณ์การใช้งาน

การประกอบชิ้นส่วนอิเล็กทรอนิกส์: กำลังไฟ 400W รองรับระบบแกนหยิบและวาง (pick-and-place gantry) ที่ต้องการเวลาในการเข้าที่ (settling time) น้อยกว่า 20 มิลลิวินาที และความสามารถในการทำซ้ำที่ ±0.01 มม. ต่อรอบ เครื่องมือเปลี่ยนเครื่องมือ CNC ความแม่นยำสูง: เบรกแบบรวมช่วยให้มั่นใจได้ว่าแม็กกาซีนเครื่องมือจะถูกล็อคอยู่ในตำแหน่งระหว่างการตัดเฉือนที่มีแรงสั่นสะเทือนสูง ป้องกันข้อผิดพลาดในการทำดัชนี สายการบรรจุภัณฑ์อัตโนมัติ: มอเตอร์นี้ช่วยให้สามารถทำรอบการเริ่ม-หยุดด้วยความเร็วสูงและแม่นยำสำหรับเครื่องติดฉลาก ลดของเสียจากวัสดุโดยการรักษาการควบคุมแรงดึงภายในกรอบความคลาดเคลื่อน 1%

คำแนะนำในการเลือก

การเลือกมอเตอร์นี้ต้องมีการประเมินทั้งความเฉื่อยของโหลดและข้อจำกัดทางความร้อนภายในชุดประกอบเครื่องจักรเป้าหมาย โมเดลนี้เหมาะสำหรับการใช้งานที่ความเร็วสูงและความเฉื่อยต่ำ โดยที่อัตราส่วนความเฉื่อยของโหลดต่อมอเตอร์ต้องไม่เกิน 10:1 ในทางกลับกัน ไม่เหมาะสำหรับการกดอุตสาหกรรมหนักหรือการปั๊มโลหะที่แรงกระแทกทางกลสูงสุดเกิน 300% ของแรงบิดพิกัด เนื่องจากโหลดดังกล่าวจะทำให้เกิดการสึกหรออย่างรวดเร็วที่ตลับลูกปืนภายในและชุดเบรกแม่เหล็กไฟฟ้า

สำหรับการใช้งานที่ต้องการกำลังขับหรือขนาดเฟรมที่แตกต่างกัน โปรดดูแคตตาล็อก ABB ESM ซีรีส์สำหรับทางเลือกอื่น ตัวอย่างเช่น หากโครงการของคุณต้องการแรงบิดที่สูงขึ้นและขนาดเฟรมที่ใหญ่ขึ้น ESM06X-750-302-T1B1A00 (รุ่น 750W) นำเสนอความสามารถในการส่งออกที่เพิ่มขึ้นในขณะที่ยังคงรักษาความเข้ากันได้กับอินเทอร์เฟซการควบคุมซีรีส์เดียวกัน

คำถามที่พบบ่อย (FAQ)

1. ระยะเวลาในการรอสินค้ามาตรฐานเป็นอย่างไร และปัจจุบันมีสินค้าในสต็อกหรือไม่?

เรามีการจัดเก็บสินค้าเชิงกลยุทธ์สำหรับ ESM06X-401-302-T1B1A00 เพื่ออำนวยความสะดวกในการจัดส่งที่รวดเร็วสำหรับคำขอซ่อมบำรุงเร่งด่วน โดยปกติสินค้าในสต็อกจะถูกดำเนินการจัดส่งภายใน 2 วันทำการหลังจากยืนยันการชำระเงิน สำหรับความต้องการจำนวนมากที่เกินระดับสต็อกปัจจุบันของเรา เราจะประสานงานโดยตรงกับโลจิสติกส์ของโรงงานเพื่อให้ข้อมูลระยะเวลาในการรอสินค้าที่อัปเดต Beijing Zhongping Technology จะจัดการกำหนดการเหล่านี้เพื่อให้มั่นใจว่าจะมีการหยุดชะงักน้อยที่สุดต่อตารางการผลิตของคุณ

2. มอเตอร์นี้มีขั้วต่อที่จำเป็นสำหรับการติดตั้งมาให้ด้วยหรือไม่?

มอเตอร์แต่ละหน่วยจะถูกจัดส่งพร้อมกับตัวเรือนขั้วต่อสายไฟและขั้วต่อเอนโค้ดเดอร์มาตรฐานที่รวมอยู่ในบรรจุภัณฑ์จากโรงงาน ผู้ใช้จะต้องจัดหาสายเคเบิลมัลติคอร์ที่มีฉนวนหุ้มที่เหมาะสม ซึ่งตรงตามข้อกำหนดทางไฟฟ้าสำหรับแรงดันไฟฟ้า 200V AC หากคุณต้องการชุดสายเคเบิลที่ประกอบสำเร็จรูปที่มีความยาวเฉพาะ เราสามารถจัดหาให้เป็นรายการแยกต่างหากได้ตามคำขอ ติดต่อทีมงานของเราสำหรับเอกสารทางเทคนิคเกี่ยวกับแผนผังพินของขั้วต่อและขนาดสายเคเบิลที่เข้ากันได้

3. เซอร์โวมอเตอร์กระแสสลับนี้มีราคาเท่าไหร่?

ราคาตลาดสำหรับโมเดลเฉพาะนี้มักจะอยู่ระหว่าง 750 ถึง 1,375 ดอลลาร์สหรัฐ ขึ้นอยู่กับปริมาณการจัดซื้อและสภาวะอุปทานทั่วโลกในปัจจุบัน โปรดทราบว่าราคามีความผันผวนเนื่องจากอัตราแลกเปลี่ยน ภาษีศุลกากร และการปรับราคาจากโรงงาน เราแนะนำให้ติดต่อ Beijing Zhongping Technology โดยตรงเพื่อขอใบเสนอราคาที่ถูกต้องและมีผลผูกพันตามปริมาณการสั่งซื้อปัจจุบันของคุณ โครงสร้างราคานี้สะท้อนถึงลักษณะความแม่นยำสูงของ absolute encoder ขนาด 20-bit และกลไกเบรกแบบรวม

4. นโยบายการรับประกันสำหรับเซอร์โวมอเตอร์ ABB นี้เป็นอย่างไร?

เรามีการรับประกันมาตรฐาน 12 เดือนที่สนับสนุนโดยผู้ผลิต ซึ่งครอบคลุมถึงข้อบกพร่องของวัสดุและความไม่สอดคล้องในการประกอบ การรับประกันนี้จะมีผลตั้งแต่วันที่จัดส่งและยังคงมีผลใช้บังคับหากมอเตอร์ได้รับการใช้งานภายในระดับ IP65 และระดับอุณหภูมิที่กำหนด หากเกิดความเสียหาย ทีมสนับสนุนของเราจะแนะนำคุณผ่านกระบวนการวินิจฉัยเพื่อพิจารณาว่าจำเป็นต้องเปลี่ยนหรือซ่อมแซมหรือไม่ การติดตั้งที่ไม่เหมาะสมหรือการดัดแปลงโดยไม่ได้รับอนุญาตจะทำให้การรับประกันเป็นโมฆะทันที

5. มีข้อกำหนดด้านซอฟต์แวร์เฉพาะสำหรับการตั้งค่ามอเตอร์นี้หรือไม่?

ซีรีส์ ESM06X ต้องการซอฟต์แวร์กำหนดค่าการควบคุมการเคลื่อนที่มาตรฐานของ ABB เพื่อจับคู่พารามิเตอร์มอเตอร์กับเซอร์โวไดรฟ์ของคุณ คุณจะต้องนำเข้าเอกสารข้อมูลอิเล็กทรอนิกส์ (EDS file) ของมอเตอร์เข้าสู่สภาพแวดล้อมของซอฟต์แวร์เพื่อให้แน่ใจว่ามีการสอบเทียบแรงบิดและขีดจำกัดกระแสไฟฟ้าที่ถูกต้อง แผนกเทคนิคของเราสามารถจัดเตรียมสำเนาดิจิทัลของคู่มือการกำหนดค่าเพื่อช่วยเหลือทีมวิศวกรของคุณในระหว่างขั้นตอนการติดตั้ง ตรวจสอบให้แน่ใจว่าเวอร์ชันเฟิร์มแวร์ของคุณเข้ากันได้กับพารามิเตอร์มอเตอร์ล่าสุด

6. มอเตอร์นี้สามารถใช้ในสภาพแวดล้อมที่มีอุณหภูมิสูงได้หรือไม่?

มอเตอร์นี้ได้รับการจัดอันดับสำหรับการทำงานต่อเนื่องในอุณหภูมิแวดล้อมระหว่าง 0°C ถึง 40°C หากสภาพแวดล้อมการใช้งานของคุณเกิน 40°C อย่างต่อเนื่อง คุณต้องติดตั้งระบบระบายความร้อนภายนอกหรือลดกำลังขับของมอเตอร์เพื่อป้องกันความเสียหายต่อฉนวนขดลวด การใช้งานมอเตอร์นอกช่วงอุณหภูมิที่กำหนดจะลดอายุการใช้งานของตลับลูกปืนและ absolute encoder อย่างมาก ติดต่อเราเพื่อขอคำแนะนำทางเทคนิคเกี่ยวกับกลยุทธ์การจัดการความร้อนสำหรับตู้เครื่องจักรเฉพาะของคุณ

7. ฉันจะเริ่มกระบวนการคืนสินค้าได้อย่างไรหากชิ้นส่วนไม่สามารถใช้งานร่วมกันได้?

เรารับคืนสินค้าภายใน 30 วันหลังจากได้รับสินค้า โดยมีเงื่อนไขว่าสินค้าต้องอยู่ในบรรจุภัณฑ์เดิมที่ปิดสนิทจากโรงงาน มอเตอร์จะต้องถูกส่งคืนในสภาพที่ยังไม่ได้ใช้งาน ปราศจากรอยติดตั้งหรือร่องรอยของความเครียดทางไฟฟ้า ในการเริ่มกระบวนการ ให้ส่งหมายเลขซีเรียลและใบแจ้งหนี้ต้นฉบับไปยังทีมสนับสนุนของเราเพื่อขอหมายเลขอนุมัติการส่งคืนสินค้า (RMA) โปรดทราบว่าอาจมีค่าธรรมเนียมการนำสินค้าเข้าสต็อกใหม่ (restocking fee) สำหรับสินค้าที่ส่งคืนโดยไม่มีเหตุผลทางเทคนิคที่สมเหตุสมผลสำหรับความไม่เข้ากัน

8. โมเดลนี้รองรับตัวต้านทานเบรกภายนอกหรือไม่?

ใช่ ระบบไดรฟ์ภายในที่เกี่ยวข้องกับมอเตอร์นี้ช่วยให้สามารถเชื่อมต่อตัวต้านทานเบรกภายนอกเพื่อกระจายพลังงานที่เกิดจากการเบรก (regenerative energy) ตัวต้านทานภายนอกมีความจำเป็นเมื่อมอเตอร์ต้องผ่านรอบการลดความเร็วที่มีความเฉื่อยสูงบ่อยครั้ง ซึ่งจะสร้างแรงดันไฟฟ้ากลับ (back-EMF) ที่สำคัญ คุณต้องตรวจสอบค่าความต้านทานและข้อกำหนดด้านวัตต์เทียบกับคู่มือเซอร์โวไดรฟ์เฉพาะเพื่อให้แน่ใจว่าเข้ากันได้ การเลือกขนาดตัวต้านทานที่ไม่เหมาะสมอาจนำไปสู่ข้อผิดพลาดแรงดันไฟฟ้าเกินของไดรฟ์และการปิดระบบฮาร์ดแวร์ในเวลาต่อมา

9. เป็นไปได้ไหมที่จะได้รับส่วนลดสำหรับการสั่งซื้อมอเตอร์เหล่านี้จำนวนมาก?

เราเสนอโครงสร้างราคาแบบแบ่งระดับสำหรับโครงการที่เกี่ยวข้องกับการจัดซื้อตั้งแต่ 5 หน่วยขึ้นไปพร้อมกัน ส่วนลดเหล่านี้คำนวณจากข้อตกลงปริมาณโดยตรงจากโรงงานและต้นทุนโลจิสติกส์ที่ปรับให้เหมาะสม สำหรับข้อเสนอเชิงพาณิชย์โดยละเอียด โปรดส่งการคาดการณ์การใช้งานประจำปีหรือข้อกำหนดเฉพาะของโครงการมายังแผนกขายของเรา เรามุ่งมั่นที่จะมอบคุณค่าที่แข่งขันได้สำหรับความร่วมมือทางอุตสาหกรรมระยะยาวและอุปกรณ์ซ่อมบำรุงที่ใช้ซ้ำ

10. มีวิธีการจัดส่งแบบใดบ้างสำหรับคำสั่งซื้อระหว่างประเทศ?

เราใช้บริการขนส่งสินค้าระหว่างประเทศที่เชื่อถือได้ รวมถึง DHL, FedEx และ UPS เพื่อให้มั่นใจว่าการขนส่งมายังสถานที่ของคุณจะปลอดภัยและตรงเวลา การจัดส่งทั้งหมดจะถูกวางบนพาเลทหรือบรรจุกล่องพร้อมวัสดุกันกระแทกระดับอุตสาหกรรมเพื่อป้องกันความเสียหายจากการกระแทกระหว่างการขนส่งทางอากาศหรือทางทะเล สำหรับคำสั่งซื้อที่มีมูลค่าสูงหรือเร่งด่วน เราจะให้หมายเลขติดตามที่ช่วยให้สามารถตรวจสอบสถานะการจัดส่งของคุณได้แบบเรียลไทม์ ติดต่อเราเพื่อขอราคาสำหรับตัวเลือกการจัดส่งแบบเร่งด่วน หากสถานที่ของคุณต้องการกรอบเวลาการจัดส่งที่กำหนดไว้อย่างเคร่งครัด
