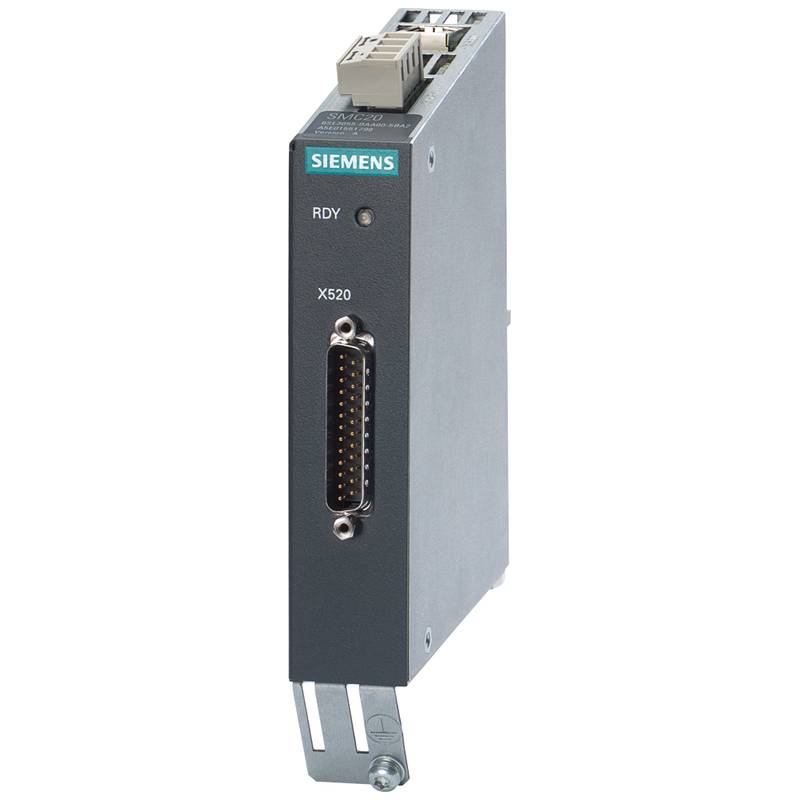

ซีเมนส์ 6SL3055-0AA00-5BA3 เป็นโมดูลเซนเซอร์ SINAMICS S120 อย่างชัดเจน โดยเฉพาะอย่างยิ่งมันถูกกำหนดเป็น SMC20 ซึ่งเป็นโมดูลเซนเซอร์ไดรฟ์ที่ติดตั้งตู้ที่ออกแบบมาเพื่อสะพานช่องว่างระหว่างเครื่องเข้ารหัสความแม่นยำสูงและโลกดิจิ ฟังก์ชั่นหลักของมันคือการประเมินและประมวลผลสัญญาณจากเครื่องเข้ารหัสหมุนชนิดเฉพาะที่ไม่มีอินเตอร์เฟส DRIVE-CLiQ โดยเฉพาะการแปลงข้อมูลอนาล็อกหรือนุกรมของพวกเขาเป็นรูปแบบด
โมดูลนี้เป็นส่วนประกอบสำคัญสําหรับการรวมมอเตอร์ความแม่นยำสูงในอัตโนมัติที่ทันสมัย มันทำหน้าที่เป็นตัวแปลสัญญาณที่สําคัญ ทําให้ระบบ S120 สามารถใช้ประโยชน์จากความคิดเห็นที่เหนือกว่าจากเครื่องเข้ารหัสเพิ่มเติมไซน์-โคไซน์ 1 Vpp และเครื่องเข้ารหัสแน่นอน EnDat สําหรับงานที่ต้องการ โดยการให้เส้นทางที่มีความซื่อสูงสําหรับข้อมูลเครื่องเข้ารหัส โมดูลเซนเซอร์ SMC20 รับประกันว่าอัลกอริทึมการควบคุมของไดรฟ์ทํางานบนข้อมูลตำแหน่งและความเร็ว
1. ข้อมูลจำเพาะทางเทคนิคและการออกแบบทางกายภาพ
โมดูล SMC20 ถูกออกแบบเพื่อความน่าเชื่อถือและการรวมตัวอย่างราบรื่นในตู้ควบคุมอุตสาหกรรม การออกแบบของมันให้ความสําคัญกับความสมบูรณ์และความกะทัดรัดสัญญาณ
อินเตอร์เฟซไฟฟ้าและฟังก์ชัน:
โมดูลทํางานบนแหล่งจ่ายไฟ DC 5V ทําให้เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมแรงดันต่ำมาตรฐาน ความสามารถหลักของมันคือการประมวลผลสัญญาณความคิดเห็นความละเอียดสูง มันถูกออกแบบโดยเฉพาะเพื่ออินเตอร์เฟซกับเครื่องเข้ารหัสที่มีประสิทธิภาพสูงสองประเภทหลัก: เครื่องเข้ารหัสเพิ่มขึ้น SIN / COS 1 Vpp และเครื่องเข้าร คุณสมบัติที่สําคัญคือความอิสระจากสาย DRIVE-CLiQ สําหรับการป้อนข้อมูล แทนมันเชื่อมต่อกับเครื่องเข้ารหัสโดยตรงผ่านสายไฟทั่วไปอย่างไรก็ตามมันออกข้อมูลที่ประมวลผลไปยังระบบ SINAMICS ผ่านพอร์ต DRIVE-CLiQ ของตัวเอง มันสนับสนุนความยาวสายเครื่องเข้ารหัสถึง 100 เมตร ขนาดที่กะทัดรัดของโมดูลคือ 150 มม. (ความสูง) x 30 มม. (กว้าง) x 111 มม. (ลึก) ด้วยการออกแบบน้ำหนักเบาประมาณ 410 กรัมที่อนุญาตให้ติดตั้งความหนาแน่นสูงบนราง DIN มาตรฐาน 35 มม. ภายในตู้ควบคุม
2. ฟังก์ชั่นหลักและการบูรณาการระบบ
โมดูลเซนเซอร์ไดรฟ์ SMC20 ทํางานเป็นตัวแปลและตัวปรับสัญญาณพิเศษภายในสถาปัตยกรรม SINAMICS S120
การประมวลผลสัญญาณและการแปลงดิจิตอล:
เครื่องเข้ารหัสเช่น SIN / COS ประเภทส่งออกคลื่นไซน์และโคไซน์อะนาล็อกในขณะที่เครื่องเข้ารหัส EnDat ใช้โปรโตคอลดิจิตอลสองทิศทาง วงจรภายในของ SMC20 ถูกปรับแต่งเพื่อรับสัญญาณเหล่านี้ สําหรับข้อมูลออนาล็อกมันดําเนินการดิจิตอลความละเอียดสูงแปลงรูปแบบคลื่นที่ละเอียดเป็นการนับดิจิตอลที่แม่นยำ สําหรับ EnDat มันจัดการกับการสื่อสารแบบอนุกรม เพื่อขอและรับข้อมูลตำแหน่งที่สมบูรณ์ กระบวนการนี้ลดเสียงสัญญาณและรักษาความละเอียดของเครื่องเข้ารหัส ซึ่งเป็นสิ่งสำคัญสําหรับการบรรลุการเคลื่อนไหวที่ราบรื่นที่ความเร็วต่ำมากและความแม่นยำตําแหน
บทบาทในระบบนิเวศ SINAMICS S120:
ในการตั้งค่าทั่วไป SMC20 ไม่ได้ถูกควบคุมโดยโมดูลมอเตอร์ แต่โดยหน่วยควบคุมกลาง (เช่น CU320-2) เมื่อเชื่อมต่อผ่าน DRIVE-CLiQ หน่วยควบคุมจะระบุโมดูลเซนเซอร์ SINAMICS S120 โดยอัตโนมัติและรวมเข้าไปในโทโพโลยีไดรฟ์ โมดูลกลายเป็นอุปกรณ์การตอบสนองที่เฉพาะสำหรับแกนเฉพาะ ข้อมูลที่สําคัญทั้งหมด - ตำแหน่งที่ประมวลผล, ความเร็ว และข้อมูลการวินิจฉัยจากเครื่องเข้ารหัส (รวมถึงความผิดพลาดของเซ็นเซอร์ที่อาจเกิดขึ้น นี่ช่วยให้มีฟังก์ชันการควบคุมวงจรปิดที่ก้าวหน้าและการติดตามที่กลาง
3. สถานการณ์การใช้งานและข้อดีหลัก
โมดูลนี้เปิดล็อคศักยภาพของมอเตอร์พรีเมี่ยมและแอพพลิเคชันพิเศษที่พึ่งพาระบบการตอบสนองที่ไม่ใช่ DRIVE-CLiQ
พื้นที่การใช้งานหลัก:
SMC20 เป็นสิ่งที่จําเป็นในเครื่องมือเครื่องจักรระดับสูงที่มอเตอร์ที่พร้อมกับเครื่องเข้ารหัสไซน์โคไซน์ความละเอียดสูงใช้สําหรับการบดและหมุนที่แม่ มันเป็นสิ่งสำคัญเท่าเทียมกันในหุ่นยนต์สําหรับการตั้งตำแหน่งแขนที่แม่นยำและในเครื่องจักรพิมพ์ / บรรจุภัณฑ์สําหรับการซิงค์รอ แอพพลิเคชันใด ๆ ที่ใช้มอเตอร์ที่มีเครื่องเข้ารหัสแบบอนาล็อกหรือ EnDat และต้องการการบูรณาการเข้าสู่แพลตฟอร์ม SINAMICS เป็นผู้สมัครสําหรับ
ข้อดีในการแข่งขันและข้อเสนอค่า:
การบูรณาการที่พิสูจน์ในอนาคต: มันป้องกันการลงทุนในมอเตอร์ที่มีคุณภาพสูงแพงที่ขาดอินเตอร์เฟส DRIVE-CLiQ พื้นเมือง ทําให้สามารถใช้กับเทคโนโลยี S120 ล่าส
ประสิทธิภาพที่เหมาะสม: โดยการรักษาความละเอียดเต็มของสัญญาณเข้ารหัสและให้การประมวลผลที่เฉพาะมันทำให้ประสิทธิภาพวงจรควบคุมที่เหนือกว่าเมื่อเที
การวินิจฉัยระบบ: รวมสุขภาพของเครื่องเข้ารหัสและสถานะสัญญาณเข้าสู่กรอบการวินิจฉัยที่ครอบคลุมของไดรฟ์ ทําให้การบำรุงรักษาที่คาดการ
มุมมองที่ขยาย: ภูมิทัศน์อินเตอร์เฟซตัวเข้ารหัสในการควบคุมการเคลื่อนไหว
การเข้าใจบริบทที่กว้างขวางของระบบการตอบสนองเน้นความสําคัญทางยุทธศาสตร์ของโมดูลเช่น SMC20
1. ระบบนิเวศความคิดเห็น: พื้นเมือง vs. อินเตอร์เฟซภายนอก
ระบบขับเคลื่อนที่ทันสมัย โดยปกติจะจัดการข้อเสนอแนะในสองวิธี เครื่องเข้ารหัส DRIVE-CLiQ พื้นเมืองมีอินเตอร์เฟซในตัว ให้ความง่ายดายในการปลั๊กแอนด์เพล่นและการแลกเปลี่ยนข้อมูลโดยตรง เครื่องเข้ารหัสภายนอกที่มีโมดูลเช่นการตั้งค่าที่เกี่ยวข้อง SMC20 ถูกใช้เมื่อมอเตอร์มีเอาท์พุตที่แตกต่างกัน นี่เป็นเรื่องทั่วไปกับมอเตอร์ของบุคคลที่สามมากมาย มอเตอร์ที่มีประสิทธิภาพสูงเก่าหรือแอพพลิเคชันพิเศษ (เช่นเครื่องเข้ารหัสที่ติดตั้งกล หมวดหมู่โมดูลเซนเซอร์ไดรฟ์มีอยู่เพื่อรวมภูมิทัศน์ที่หลากหลายนี้ ให้เป็นเกตเวย์ที่มีคุณภาพสูงที่มาตรฐานเข้าสู่ระบบไดรฟ์
2. นำทางครอบครัว SMC: เลือกอินเตอร์เฟซที่เหมาะสม
SMC20 เป็นส่วนหนึ่งของครอบครัวที่ใหญ่กว่าของโมดูลเซนเซอร์ แต่ละโมดูลให้บริการโปรโตคอลเข้ารหัสเฉพาะ การเลือกที่ถูกต้องเป็นสิ่งสำคัญ
SMC10: ออกแบบมาเพื่อประเมินสัญญาณตัวแก้ปัญหา
SMC20 (โมดูลนี้): สำหรับเครื่องเข้ารหัสแบบเพิ่มขึ้น SIN / COS 1Vpp และ EnDat
SMC30: ประมวลผลสัญญาณจากเครื่องเข้ารหัสเพิ่มขึ้น TTL / HTL และ SSI absolute encoders
SMC40: เน้นในโปรโตคอล EnDat 2.2 ใหม่กว่า
ความเชี่ยวชาญนี้รับประกันว่าทุกประเภทของเครื่องเข้ารหัสจะตรงกับอิเล็กทรอนิกส์ปรับสัญญาณที่ดีที่สุด รับประกันความแม่นยำของข้อมู
คำถามที่ถามบ่อย (FAQ)
วัตถุประสงค์หลักของโมดูลเซนเซอร์ SMC20 คืออะไร?
วัตถุประสงค์หลักของมันคือการทํางานเป็นอะแดปเตอร์ที่ฉลาดสําหรับเครื่องเข้ารหัสความแม่นยำสูงที่ไม่มีอินเตอร์เฟส DRIVE-CLiQ ในตัว มันใช้สัญญาณดิบจากเครื่องเข้ารหัส SIN / COS หรือ EnDat แปลงเป็นรูปแบบดิจิตอลที่มีความละเอียดสูง และส่งข้อมูลตำแหน่งและความเร็วที่สําคัญนี้ไปยังระบบไดรฟ์ SINAMICS S120
ฉันสามารถใช้โมดูลนี้กับเครื่องเข้ารหัสมอเตอร์ใด ๆ ได้หรือไม่?
ไม่ มันไม่ได้เป็นสากล โมดูล SMC20 6SL3055-0AA00-5BA3 ได้รับการออกแบบโดยเฉพาะสําหรับเครื่องเข้ารหัสสองประเภท: เครื่องเข้ารหัสเพิ่มขึ้น Vpp sine-cosine ((SIN / COS) และ EnDat absolute encoders การใช้มันกับ TTL, HTL, resolver หรือโปรโตคอลอื่น ๆ จะไม่ทํางาน คุณต้องเลือกโมดูลเซนเซอร์ Siemens ที่ตรงกับข้อกำหนดของเอาท์พุตของเครื่องเข้ารหัสของคุณ
SMC20 เชื่อมต่อกับระบบไดรฟ์ได้อย่างไร?
โมดูลมีการเชื่อมต่อที่สำคัญสอง อย่างแรก มันเชื่อมต่อกับสายเอาท์พุตของเครื่องเข้ารหัสโดยตรงผ่านพอร์ตที่เฉพาะ (มักจะเป็นเชื่อมต่อ Sub-D) ที่สอง มันเชื่อมต่อกับระบบ SINAMICS S120 ผ่านสาย DRIVE-CLiQ มาตรฐาน เชื่อมต่อกับหน่วยควบคุมหรือโหนด DRIVE-CLiQ อื่น ๆ มันยังต้องการแหล่งจ่ายไฟ DC 5V ที่แยกต่างหาก
ประโยชน์อะไรเมื่อเทียบกับเครื่องแปลงชีพจรง่าย ๆ?
ไม่เหมือนตัวแปลงพื้นฐานที่แปลรถไฟชีพจรเท่านั้น SMC20 ทําการประมวลผลสัญญาณที่ก้าวหน้า มันรักษาความสามารถในการเข้าถึงสูงของคลื่นไซน์อะนาล็อกสําหรับความละเอียดอย่างละเอียดสูง จัดการการสื่อสารสองทิศทางของ EnDat และให้การบูรณาการอย่างเต็มที่เข้าสู่กรอบการวินิจฉ สิ่งนี้ส่งผลให้มีความแม่นยำที่ดีขึ้น ความน่าเชื่อถือ และการเข้าถึงการวินิจฉัยทั่วระบบ
SMC20 ใช้สำหรับฟังก์ชั่นความปลอดภัยหรือไม่?
บทบาทหลักของ SMC20 คือการควบคุมความแม่นยำมาตรฐาน ฟังก์ชั่นความปลอดภัย เช่น Safe Torque Off (STO) หรือ Safely Limited Speed (SLS) ภายในกรอบ SINAMICS Safety Integrated โดยทั่วไปจะพึ่งพาเครื่องเข้ารหัสความปลอดภัยที่เฉพาะหรือโมดูลการประเมินเพิ่มเต ปรึกษาคู่มือความปลอดภัยอย่างเป็นทางการของ Siemens เสมอเพื่อการตั้งค่าที่สอดคล้อง
