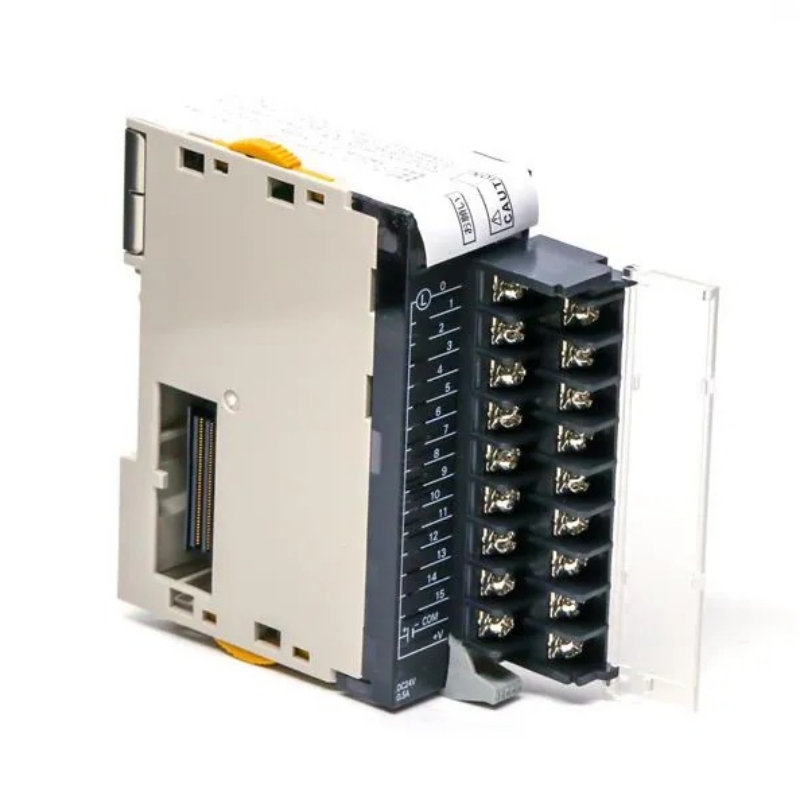

Omron CJ1W-OD211 เป็นหน่วย DIN Rail Module Output Transistor 16 จุดสําหรับ SYSMAC CJ Series ออกแบบมาเป็น sinking (NPN) PLC โมดูลเอาท์พุตมันให้ 0.5 A ต่อจุดที่ 12 ถึง 24 VDC สำหรับวาล์วโซลินอยด์รีเลย์และโคมไฟตัวบ่งชี้ เหมาะสำหรับเครื่องจักรบรรจุภัณฑ์สายพานลำเลียงการจัดการวัสดุและการก่อสร้างแผงอัตโนมัติทั่วไป
โมดูลเอาท์พุต PLC คืออะไร?
โมดูลเอาท์พุต PLC เป็นส่วนประกอบอินเตอร์เฟซที่แปลสัญญาณโลจิกพลังงานต่ำจาก CPU PLC เป็นการกระทําสวิตช์พลังงานสูงขึ้นเพื่อควบคุมอุปกรณ์ โมดูลเอาท์พุตถูกจัดประเภทโดยเทคโนโลยีสวิตช์ - รีเลย์ติดต่อ, triac (AC), หรือตรานซิสเตอร์ (DC) - ด้วยตัวแปรของทรานซิสเตอร์ที่ให้ความเร็วในการสวิตช์ที่เร็วขึ้นและ
CJ1W-OD211 เป็นหน่วยผลิตดิจิตอลที่ใช้ทรานซิสเตอร์ภายในครอบครัว CJ1 Basic I/O Unit มันใช้โทโพโลยีเอาท์พุตแบบจม (NPN) หมายถึงโมดูลจะเปลี่ยนโหลดไปยังพื้นดิน (0 VDC) ซึ่งจำเป็นต้องมีโหลดภายนอกที่จะเชื่อมต่อกับรถไฟจ่ายบวก
ข้อมูลจำเพาะหลัก
จํานวนจุดเอาต์พุต: 16
ประเภทเอาท์พุต: NPN (จม)
แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: 12 ถึง 24 VDC
ช่วงแรงดันไฟฟ้าที่ใช้งาน: 10.2 ถึง 26.4 VDC
ปัจจุบันโหลดสูงสุด: 0.5 A ต่อจุด
ปัจจุบันโหลดสูงสุด: 5.0 A ต่อหน่วย
กระแสบุกเข้าสูงสุด: 4.0 A ต่อจุดสูงสุด 10 ms
การรั่วไหลปัจจุบัน: 0.1 mA สูงสุด
แรงดันไฟฟ้าที่เหลือ (ON-State): สูงสุด 1.5 โวลต์
เวลาตอบสนอง: 0.1 ms สูงสุด
เวลาตอบสนองปิด: สูงสุด 0.8 มิลลิเมตร
การบริโภคกระแสภายใน: 100 mA สูงสุดที่ 5 VDC
จำนวนวนวงจร: 16 จุดต่อวงจร (1 วงจร)
แหล่งจ่ายไฟภายนอก: 10.2 ถึง 26.4 VDC, ขั้นต่ำ 20 mA
ความต้านทานฉนวน: 20 MΩขั้นต่ำ (ที่ 100 VDC)
ความแข็งแรงทางไฟฟ้า: 1,000 VAC เป็นเวลา 1 นาที (กระแสรั่วไหลสูงสุด 10 mA)
ประเภทการติดตั้ง: DIN Rail
รูปแบบการสิ้นสุด: บล็อกเทอร์มินัลสกรูถอดได้
ช่วงอุณหภูมิในการทำงาน: 0 ° C ถึง 55 ° C
การจัดอันดับการป้องกันการเข้า: IP20
ขนาด (H x W x D): 90 มม. × 31 มม. × 89 มม.
น้ำหนัก: 61 กรัม (สูงสุด 110 กรัมต่อแผ่นข้อมูลผู้ผลิต)
การอนุมัติ: CE, cULus, Lloyd's Register, NK (Nippon Kaiji Kyokai)
สอดคล้องกับ RoHS: สอดคล้องกับ RoHS3
ซีรีส์ PLC ที่เข้ากันได้: Omron SYSMAC CJ1, CJ2, CS1
ไฮไลท์ทางเทคนิค
การสวิตช์ในมิลลิวินาทีช่วยให้มีการควบคุมความเร็วสูง เวลาตอบสนอง ON เป็นสูงสุด 0.1 ms และเวลาการตอบสนอง OFF เป็นสูงสุด 0.8 ms ทําให้โมดูลเหมาะสำหรับการใช้งานที่ต้องการการใช้จักรยานเครื่องกระตุ้นอย่างรวดเร็วเช่นประตูการจัดเรียงหร
แรงดันเหลือต่ำช่วยลดการกระจายความร้อน แรงดันไฟฟ้าที่เหลือในสถานะ ON คือ 1.5 V สูงสุด ซึ่งลดการสูญเสียพลังงานทั่วทรานซิสเตอร์เอาท์พุตและมีส่วนร่วมในการลดภาระความร้อนภายในแผงควบคุม
บล็อกเทอร์มินัลที่ถอดออกได้ช่วยเพิ่มความง่ายต่อการเดินสายไฟในสนาม หน่วยรวมถึงบล็อกเทอร์มินัลสกรูที่ถอดออกได้ช่วยให้สามารถเดินสายไฟก่อนอุปกรณ์ในสนามก่อนการติดตั้งโม
โทโพโลยีเอาท์พุตจมให้การตั้งค่าภาระที่ยืดหยุ่น การออกแบบเอาท์พุต NPN เปลี่ยนภาระไปยังราง 0 VDC ซึ่งเป็นการตั้งค่าที่ต้องการสําหรับระบบอัตโนมัติเอเชียและยุโรปหลายแห่ง สําหรับการใช้งานที่ต้องการเอาท์พุตแหล่ง (PNP) Omron ให้ CJ1W-OD212 เป็นทางเลือกที่เข้ากันได้กับพิน
การแยกไฟฟ้าสูงปกป้องแผ่นหลัง PLC หน่วยให้ความแข็งแรงด้านไฟฟ้า 1,000 VAC ระหว่างเทอร์มินัลภายนอกและเทอร์มินัลพื้นดิน (GR) เพื่อให้แน่ใจว่าเสียงรบกวนไฟฟ้าหรือเงื่อนไขความผิดพลาดด้านสนาม
การใช้งาน
การควบคุมวาล์วโซลินอยด์ในระบบนิวเมติก: สวิตช์วาล์วควบคุมทิศทางนิวเมติกที่สูงสุด 0.5 A ต่อช่อง เวลาตอบสนอง 0.1 ms ON รองรับการจัดลำดับกระบอกสูบความเร็วสูงในอัตโนมัติการเลือกและวาง
การกระตุ้นรีเลยและตัวติดต่อ: ขับเคลื่อนขดลวดรีเลย DC และตัวติดต่อเล็กๆ ที่มีความสามารถในการสลับ 0.5 A โหลดสูงสุด 5.0 A ต่อหน่วยรองรับการเปิดใช้งานพร้อมกันของอัตพุตทั้งหมด 16 แห่งในการตั้งค่า I/O ที่กระจาย
โคมไฟตัวบ่งชี้และเสียงเตือน: พลังงานโดยตรงตัวบ่งชี้ LED, ไฟสต็อกและแผง buzzers เอาท์พุตของทรานซิสเตอร์ให้การทำงานที่ไม่มีการบำรุงรักษาโดยไม่มีการสึกหรอหรือการสร้างอาร์ค การบรรลุอายุการใช้งานไฟฟ้ากว่าของโมดูลเอาท์พุตราย
สายพานลำเลียงและประตูจัดการวัสดุ: ควบคุมสายพานลมและประตูแผ่นในสายจัดเรียงและการจําหน่าย การสวิตช์ต่ำกว่ามิลลิวินาทีทําให้มั่นใจว่าเวลาที่แม่นยำสําหรับการใช้เส้นทางผลิตภัณฑ์และการปล่อย
การควบคุมผลิตของเครื่องจักรบรรจุภัณฑ์: จัดการกรรไกรปิดผนึก, เครื่องใช้ฉลากและเครื่องตัดฟิล์มในอุปกรณ์เติมแบบฟอร์ม ความกว้างของโมดูลที่กะทัดรัด 31 มม. ทําให้การจัดเรียง I/O ที่หนาแน่นในกล่องเครื่องบรรจุภัณฑ์ที่มีพื้นที่ จำกัด
การขยาย I/O ของแผงอัตโนมัติทั่วไป: ใช้เป็นบล็อกเอาท์พุตดิจิตอลมาตรฐานสําหรับระบบ SYSMAC CJ1 และ CJ2 PLC ในสายการผลิตประกอบสถานีทดสอบและกระบวนการที่ต้องการสวิตช์ DC ท
คู่มือการเลือก
การใช้งานที่เหมาะสม:
ระบบที่ใช้งานด้วยแรงดันควบคุม 12 ถึง 24 VDC และสัญญาสายไฟอุปกรณ์ NPN (sinking) ในสนาม
แผงควบคุมที่มีข้อกำหนดการติดตั้ง DIN Rail และระยะทางแนวตั้ง จำกัด โมดูลมีความสูง 90 มม. และความกว้าง 31 มม.
ความต้องการเปลี่ยน DC ความเร็วสูงที่ไม่สามารถยอมรับได้
SYSMAC CJ1, CJ2 หรือ CS1 PLC ขยายชั้นวางที่ต้องการความหนาแน่นของอุตพุตดิจิตอล 16 จุด
ไม่แนะนำสำหรับ:
ความต้องการการผลิต PNP (การจัดหา) เลือก CJ1W-OD212 แทนมันให้ข้อกำหนดไฟฟ้าที่เหมือนกันกับโทโพโลยีเอาท์พุตแหล่งข้อมูล
แอพพลิเคชันการสลับโหลด AC โมดูลนี้จัดการกับโหลด DC เท่านั้น สําหรับการสวิตช์ AC (เช่น โซเลนอยด์ 120/240 VAC หรือคอนแทกเตอร์) ใช้โมดูลเอาท์พุต triac เช่น CJ1W-OA201 หรือโมดูลเอาท์พุตรีเลย์เช่น CJ1W-OC211
โหลดเกิน 0.5 A ต่อจุดหรือ 5.0 A ต่อหน่วย สําหรับภาระกระแสที่สูงขึ้น ใส่รีเลยภายนอกหรือใช้โมดูลผลิตที่มีความจุสูงขึ้นเช่น CJ1W-OD201 ((2 A ต่อจุด)
คำถามที่พบบ่อย
1. ขนาดและน้ำหนักของ CJ1W-OD211 คืออะไร?
โมดูลวัดความสูง 90 มม. ความกว้าง 31 มม. และความลึก 89 มม. น้ำหนัก 61 กรัมสำหรับหน่วยที่ไม่ได้บรรจุและสูงสุด 110 กรัมรวมถึงวัสดุบรรจุต่อแผ่นข้อมูลผู้ผลิต
2. เวลาจัดส่งหรือเวลานําสําหรับ CJ1W-OD211 คืออะไร?
เวลานำมาตรฐานของผู้ผลิตคือ 4 สัปดาห์ ผู้จัดจำหน่ายที่ได้รับอนุญาตที่มีสต็อกในท้องถิ่นสามารถจัดส่งภายใน 1 ถึง 3 วันทำการ
3. มี CJ1W-OD211 ในสต็อกและมีให้จัดส่งทันทีหรือไม่?
เรารักษาสินค้าคลังของ CJ1W-OD211 ที่ Beijing Zhongping Technology เพื่อการตอบสนองอย่างรวดเร็ว ความพร้อมของสต็อกที่คลังสินค้าผู้ผลิตมากกว่า 1,200 หน่วยในไตรมาสที่ 1 ปี 2026
4. การรับรองหรือการอนุมัติใด CJ1W-OD211 ถือ?
หน่วยมีเครื่องหมาย CE การรับรอง cULus (UL ได้รับการยอมรับสําหรับแคนาดาและสหรัฐอเมริกา) การอนุมัติประเภท Lloyd's Register และการจัดประเภททางทะเล NK (Nippon Kaiji Kyokai) นอกจากนี้ยังเป็นไปตาม RoHS3
5. ค่าใช้จ่าย CJ1W-OD211 เท่าไหร่? ช่วงราคาคืออะไร?
CJ1W-OD211 มักจะตั้งแต่ 400 ถึง 650 ดอลลาร์สหรัฐต่อหน่วยขึ้นอยู่กับปริมาณและช่องจําหน่าย ราคาผันผวนเนื่องจากอัตราแลกเปลี่ยน ภาษี และการปรับโรงงาน สําหรับการเสนอราคาที่ถูกต้องด้วยราคาปัจจุบันและค่าใช้จ่ายในการจัดส่ง ติดต่อเทคโนโลยีปักกิ่ง Zhongping โดยตรง
6. คุณยอมรับเงื่อนไขการชำระเงินใดในการซื้อ CJ1W-OD211?
เรายอมรับการโอนโดยธนาคาร (T / T) และบัตรเครดิตใหญ่ สำหรับบัญชีบริษัทที่มีคุณสมบัติ Beijing Zhongping Technology ให้เงื่อนไขการชำระเงินสุทธิ 30 ครั้งเมื่ออนุมัติเครดิต
7. ฉันจะติดตั้ง CJ1W-OD211 และต้องติดตั้ง DIN Rail อย่างไร?
โมดูลติดตั้งบน DIN Rail มาตรฐาน 35 มม. ตาม IEC 60715 การติดตั้งไม่ต้องใช้เครื่องมือเลื่อนโมดูลลงบนราง DIN กดเลื่อนล็อคที่ติดตั้งบนเพื่อรักษาการเชื่อมต่อกับโมดูลติดกันและลวดบล็อกเทอร์มินัลสกรูที่ถอดได
8. นโยบายการคืนและระยะเวลารับประกันสำหรับ CJ1W-OD211 คืออะไร?
เราให้การรับประกัน 2 ปีกับข้อบกพร่องในการผลิต มีตัวเลือกการรับประกันขยาย 3 ปีตามคำขอ การคืนต้องได้รับอนุญาตล่วงหน้า Beijing Zhongping Technology ประมวลผลคำขอ RMA ภายใน 48 ชั่วโมงทํางานหลังจากได้รับ
9. ฉันจะเปลี่ยน CJ1W-OD211 ได้อย่างไรถ้ามันจะหยุดใช้งานหรือล้าสมัย?
CJ1W-OD211 เป็นผลิตภัณฑ์ที่ใช้งานอยู่โดยไม่มีแจ้งเตือนการหยุดการวางแผน สําหรับการย้ายระบบหรือการจัดหาทางเลือก CJ1W-OD212 ให้ข้อกำหนดที่เหมือนกันกับโทโพโลยีการจัดหา ((PNP)) CJ1W-OD213 มีรูปแบบเอาท์พุตความเร็วสูงที่มีนับพินที่คล้ายกัน Beijing Zhongping Technology ให้ความช่วยเหลือการอ้างอิงข้ามสําหรับการอัพเกรดระบบเก่า
10. การพิจารณาภาษีศุลกากรและภาษีนำเข้าเมื่อนําเข้า CJ1W-OD211 คืออะไร?
รหัส HTSUS คือ 8537.10.9170 และการจัดอันดับ ECCN คือ EAR99 การจัดส่งระหว่างประเทศถูกส่งภายใต้ Incoterms CPT (การขนส่งชำระเงิน) พร้อมภาษีค่าธรรมเนียมศุลกากร และภาษี VAT / ภาษีที่ใช้ได้โดยผู้ซื้อในเวลาการจั Beijing Zhongping Technology ให้บริการใบแจ้งหนี้ทางการค้าและรายการบรรจุที่จําเป็นสําหรับการพิธีการศุลกากรในคำสั่งส่งออกทั้งหมด
