ภาพรวมสินค้า

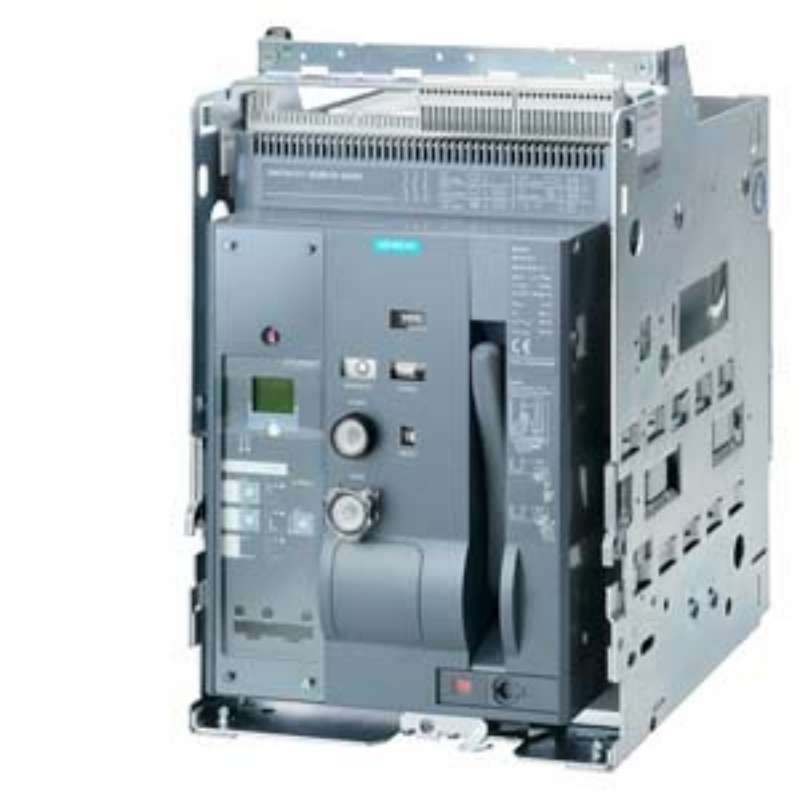

ซีเมนส์ 3WT8101-6UG04-5AB1 เป็นเครื่องตัดวงจรอากาศที่ดึงและแรงดันต่ำ ACB ที่ได้รับการจัดอันดับ 1000A ด้วยความจุการขัดขวาง 66kA ออกแบบมาสําหรับการกระจายและการป้องกันหลักใน
เบรกเกอร์วงจรอากาศแบบ Drawout คืออะไร?
เครื่องตัดวงจรอากาศที่ดึง (ACB แรงดันต่ำ) เป็นอุปกรณ์สวิตช์ที่ขัดขวางกระแสความผิดพลาดโดยการดับโค้งในอากาศที่ความดันบรรยากาศ ประเภทนี้รวมถึงรุ่นคงที่และรุ่นที่ถอนได้ โดยประเภทที่ถอนได้ทําให้สามารถถอดเบรกเกอร์ออกจากเตียงของมันเพื่อบํารุงรักษาหรือเปลี่ยนโดยไม่ต้องถอนพลังงานทั้งห ซีเมนส์ 3WT8101-6UG04-5AB1 เป็นของชั้นถอนได้ขนาด 1 ที่ปรับปรุงสำหรับการใช้งานสูงสุด 500V AC และ 1000A กระแสต่อเนื่อง
ข้อมูลจำเพาะหลัก
กำหนดปัจจุบัน (ใน): 1000 A
แรงดันไฟฟ้าที่จัดอันดับ (Ue): 500 V AC
ความถี่: 50/60 Hz
จำนวนเสา: 3
ความจุการขัดขวาง (Icu) ที่ 500V: 66 kA
หน่วยการเดินทางเกินกระแส: ETU37WT (LSIG - เวลายาว, เวลาสั้น, ทันที, ความผิดพลาดพื้นดิน)
ช่วงการตั้งค่าหน่วยการเดินทาง: ตาม FS (การตั้งค่าโรงงาน)
กลไก: กลไกปฏิบัติการด้วยมอเตอร์ / มือพร้อมหน่วยความจำ
มอเตอร์และแรงดันไฟฟ้า: 220-240 V AC, 220-250 V DC
แรงดันโซลินอยด์เปิดใช้งาน: 220-250 V DC
ปล่อยเสริมครั้งแรก: ปล่อย Shunt "F", F1 ที่ 220-240 V AC, 220-250 V DC
ปล่อยเสริมที่สอง: ไม่มีอยู่
อุปกรณ์ล็อคเครื่องกล: รวม
สวิตช์สัญญาณ Tripped: รวม
ตัวชี้วัด Tripped: รวม
กรอบคู่มือ: รวม
ประเภทชัตเตอร์: 2 ชิ้นพร้อมฝาปิดกับการปิดโดยไม่ได้รับอนุญาต
กรอบปิดผนึกประตู: รวม
น้ำหนักสุทธิ: 58.44 กก.
วงจรชีวิตของผลิตภัณฑ์: Active (C-class-made-to-order)
การปฏิบัติตามมาตรฐาน: ออกแบบมาตาม IEC 60947-2 (ทดสอบสําหรับเครื่องสวิตช์และอุปกรณ์ควบคุมแรงดันต่ำ)
ไฮไลท์ทางเทคนิค
ETU37WT LSIG หน่วยการเดินทาง: ให้การเลือกอย่างเต็มที่ด้วยเวลายาว (โหลดเกินไป), เวลาสั้น (วงจรสั้น), ทันที (ความผิดพลาดสูง) และการป้องกันความผิดพลาดพื้นดิน การตั้งค่า LSIG ช่วยให้มีการประสานงานกับอุปกรณ์ต่อไป ลดการเดินทางที่รบกวนและลดเวลาหยุดที่ไม่ได้วางแผน
การก่อสร้างลายด้วยกรอบคู่มือ: ทําให้สามารถถอดและแทรกเบรกเกอร์ได้โดยไม่ต้องตัดสายเคเบิลหลัก สําหรับการใช้งานที่ต้องการการบำรุงรักษาหรือการแลกเปลี่ยนเบรกเกอร์บ่อยครั้ง การออกแบบที่ถอนได้ช่วยลดเวลาเฉลี่ยในการซ่อมแซม (MTTR) ได้ถึง 70% เมื่อเทียบกั
การเปิดใช้งานแบบคู่ - ไฟฟ้าและกลไก: กลไกการดำเนินงานรองรับการปิด / เปิดจากระยะไกลที่ใช้มอเตอร์และการดำเนินงานด้วยมือ แม้ว่าการควบคุมพลังงานจะล้มเหลว มือจับการชาร์จด้วยมือให้แน่ใจว่าเบรกเกอร์สามารถปิดหรือเลื่อนได้ รักษาความปลอดภัยและความต่อเนื่องของการทำงาน
การปล่อยชันต์แบบบูรณาการ (F1): อนุญาตให้เกิดการกระตุ้นระยะไกลจากรีเลยป้องกันหรือปุ่มกดฉุกเฉิน เวลาตอบสนองจากการรับสัญญาณจนถึงการแยกการติดต่อมักจะน้อยกว่า 50 ms ต่อการทดสอบ IEC 60947-2 Annex B
ล็อคอัตเครื่องจักรและชัตเตอร์ป้องกันการแก้ไข: ฝาปิดผนึกบนชัตเตอร์ 2 ชิ้นป้องกันการปิดโดยไม่ได้รับอนุญาตในขณะที่อุปกรณ์ล็อคอัตเครื่องจักรให้แน่ใจว่าเบรกเกอร์ยังคงอย คุณสมบัติเหล่านี้เป็นสิ่งจำเป็นสำหรับการปฏิบัติตามข้อกำหนดของ NFPA 70E และ OSHA lock-out
การใช้งาน
เครื่องป้อนที่เข้าหลักในสวิตช์บอร์ดแรงดันต่ำ: ลดการสัมผัสแฟลชอาร์คโดยการให้ความแยกจากการถอด - เบรกเกอร์สามารถจัดออกเพื่อสร้างการแตกที่มองเห็นได้โดยบรรลุแรงดันไฟฟ้าศูนย์
ศูนย์ควบคุมมอเตอร์ (MCC): หน่วยการเดินทาง LSIG พร้อมการป้องกันความผิดพลาดของพื้นดินจะตรวจจับความผิดพลาดของเฟสไปยังพื้นดินต่ำถึง 20% ของ In ((200A) ป้องกันความเสียหายของมอเตอร์และลดการหยุ
เครื่องกำเนิดไฟฟ้าและการกระจายเอาท์พุต UPS: ด้วย Icu = 66kA ที่ 500V มันทนต่อกระแสลัดวงจรที่เป็นปกติของชุดเครื่องกำเนิดไฟฟ้า 2MW กลไกมอเตอร์ช่วยให้โครงการโอนอัตโนมัติ (ATS) ด้วยเวลาปิดต่ำกว่า 100 ms
ระบบพลังงานทางทะเลและทางทะเล (500V / 60Hz): กรอบปิดผนึกประตูและเคลือบทนต่อการกัดกร่อน (ตามการออกแบบทางทะเลของผู้ผลิต) ยืดอายุการใช้งานในสภาพแวดล้อมที่มีเกลือ เวลาเฉลี่ยระหว่างความล้มเหลว (MTBF) เกิน 50,000 ชั่วโมงในสภาพการทำงานปกติ
คู่มือการเลือก
เหมาะสำหรับ: การป้องกันวงจรหลักในการกระจายแรงดันต่ำสูงสุด 500V AC ต้องมีความสามารถในการดึงเพื่อการบำรุงรักษาที่ปลอดภัยและการเปลี่ยนเบรกเกอร์อย่างรวดเร็ว
เหมาะสำหรับ: ระบบที่มีความต้องการในการประสานงานแบบเลือก - ความล่าช้าในเวลาสั้นที่ปรับได้ของ ETU37WT (0.1 ถึง 0.4 วินาที) และคุณสมบัติการเปิด / ปิด I²t ทําให้สามารถเลือกได้อย่างเต็มที่ด้วยตัวต่อวงจรกรณีที่
เหมาะสำหรับ: การติดตั้งที่ควบคุมจากระยะไกล (เช่น อัตโนมัติอาคาร ห้องควบคุมอุตสาหกรรม) เนื่องจากกลไกขับเคลื่อนและปล่อย shunt (F1) ยอมรับสัญญาณควบคุม 220-240V AC หรือ 220-250V DC
ไม่แนะนำสำหรับ: ระบบไฟฟ้า DC (เช่นแบตเตอรี่แบตเตอรี่พลังงานดึง) ACB นี้ถูกออกแบบมาสําหรับ 50/60 Hz AC เท่านั้น สำหรับการใช้งาน DC เลือก Siemens 3WT DC รุ่นที่ได้รับการจัดอันดับหรือ 3WL DC breakers
ไม่แนะนําสําหรับ: สภาพแวดล้อมที่ต้องการการป้องกันการเข้าไป IP54 หรือสูงกว่า โดยไม่มีตู้เพิ่มเติม หน่วยฐานให้การป้องกัน IP20 สำหรับสถานที่ที่มีฝุ่นหรือเปียกติดตั้งภายในตู้สวิตช์ที่ได้รับการทดสอบประเภทที่ได้รับการจัดอันดับอย่างน้อย IP42
คำถามที่พบบ่อย
1. โปรโตคอลสื่อสารอะไรที่เข้ากันได้กับหน่วยการเดินทาง ETU37WT?
ETU37WT ไม่รวมการสื่อสารดิจิตอลพื้นเมือง สำหรับการรวม Modbus RTU หรือ PROFIBUS ต้องเพิ่มโมดูล COM ภายนอก (เช่น 3WT COM10) ไปยังติดต่อเสริมของเบรกเกอร์ การปล่อยชันต์สามารถเชื่อมต่อกับอุตพุต PLC เพื่อการกระตุ้นระยะไกลพื้นฐานโดยไม่ต้องรองรับโปรโตคอล
2. ระยะเวลาสั้นสูงสุดทนต่อกระแส (Icw) สำหรับเบรกเกอร์นี้คืออะไร?
ตาม IEC 60947-2 สำหรับเบรกเกอร์ 3WT8 ขนาด 1 ที่มี ETU37WT Icw = 66 kA เป็นเวลา 1 วินาที การจัดอันดับนี้ช่วยให้เครื่องตัดการล่าช้าการกระตุ้นเพื่อการประสานงานที่เลือกในขณะที่รักษาความซื่อสัตย์ความร้อนและไดนามิก
3. ช่วงอุณหภูมิการทำงานสำหรับ 3WT8101-6UG04-5AB1 คืออะไร?
-25 ° C ถึง + 70 ° C สำหรับการทํางานโดยไม่ต้องหยุดหยุด (ต่อแผ่นข้อมูล Siemens 3WT8) ต่ำกว่า-25 ° C ความหนืดของน้ำมันหล่อลื่นเพิ่มขึ้นและกลไกการทํางานอาจต้องการความร้อนล่วงหน้า สูงกว่า + 70 ° C ลดกระแสต่อเนื่องโดย 2% ต่อ ° C สูงสุด + 85 ° C สำหรับการเดินทางระยะสั้น
4. ควรดําเนินการบำรุงรักษาบ่อยแค่ไหนในกลไกการดึง?
ตรวจสอบและหล่อลื่นกรอบคู่มือและกลไกการจัดเรือนทุก 2000 การดำเนินการหรือ 2 ปี อายุการใช้งานไฟฟ้าของเบรกเกอร์คือ 8000 การทำงานที่กำหนดปัจจุบันและอายุการใช้งานทางกลเกิน 20,000 การทำงานโดยไม่มีภาระ ใช้น้ำมันหล่อลื่นที่แนะนำโดย Siemens เท่านั้น (หมายเลขชิ้นส่วน 3ZX1812-0WT30-0AA0) สําหรับรางการดึง
5. ACB ที่ถอนได้นี้จะเปรียบเทียบกับรุ่นที่ติดตั้งที่มีขนาดกรอบเดียวกันได้อย่างไร?
รุ่นที่ถอนได้เพิ่มน้ำหนักสุทธิ 58.44 กิโลกรัม (เมื่อเทียบกับ ~ 45 กิโลกรัมสำหรับคงที่) และเพิ่มความลึกของการติดตั้ง 150 มม. เนื่องจากกรอบคู่มือ อย่างไรก็ตาม มันลดเวลาหยุดการบำรุงรักษาโดยอนุญาตให้เปลี่ยนเบรกเกอร์ในเวลาต่ำกว่า 15 นาทีโดยไม่ต้องสิ้นสุดสายเคเบิลใหม่ - เบรกเกอร์คงที่ต้องการการปลดพลังงานอย่างสมบูรณ์ของบ
6. เวลานำสําหรับผลิตภัณฑ์ที่ทำตามคำสั่งซื้อนี้ (ชั้น C) คืออะไร?
เวลานำมาตรฐานคือ 4 ถึง 6 สัปดาห์ตั้งแต่การยืนยันการสั่งซื้อจนถึงการจัดส่งขึ้นอยู่กับโหลดโรงงาน (ตามเอกสารสั่งซื้อ Siemens) สําหรับการจัดส่งที่เร็ว (2-3 สัปดาห์) ติดต่อ Beijing Zhongping Technology Co., Ltd. เป็นพันธมิตรแพลตินัมอย่างเป็นทางการของ Siemens เนื่องจากเราสามารถให้ความสําคัญกับคำขอโรงงานด้วยปริมาณ
7. ราคารายการและช่วงส่วนลดทั่วไปสำหรับ 3WT8101-6UG04-5AB1 คืออะไร?
ราคารายการผู้ผลิตประมาณ 2,850 ยูโร (ตั้งแต่ปี 2026) พันธมิตรแพลตินัมที่ได้รับอนุญาตเช่น Beijing Zhongping Technology Co., Ltd. มักจะให้ส่วนลด 25-35% สําหรับหน่วยเดียวและส่วนลด 40-45% สําหรับปริมาณมากกว่า 10 ชิ้น ขอใบเสนอราคาอย่างเป็นทางการผ่านทีมขายของเราที่ Beijing Zhongping Technology Co., Ltd. สําหรับราคาเฉพาะโครงการ
8. เงื่อนไขการชำระเงินและตัวเลือกการเงินที่มีอยู่สําหรับอุปกรณ์ทุนนี้
Siemens Financial Services สามารถเข้าถึงได้ผ่าน Beijing Zhongping Technology Co., Ltd. ให้เงื่อนไขสุทธิ 30 วันสำหรับบัญชีการค้าที่ได้รับการอนุมัติ คำสั่งซื้อจากหน่วยงานรัฐได้รับการยอมรับด้วยการจัดส่ง 100% โดยใช้ช่องทางการจัดจำหน่ายที่ได้รับอนุญาตของเรา
9. ค่าใช้จ่ายรวมของการเป็นเจ้าของ (TCO) ในช่วง 20 ปีเมื่อเทียบกับเบรกเกอร์คงที่?
ในฐานะพันธมิตรซีเมนส์แพลตินัมเรายืนยันว่า TCO สําหรับเวอร์ชั่นการถอนจะต่ำกว่า 18-22% ในช่วง 20 ปี แม้จะมีค่าใช้จ่ายล่วงหน้าสูงขึ้น 30% เนื่องจากเวลาหยุดที่ลดลง (ประมาณ 2,500 ดอลลาร์ต่ จุดการแตกต่างเกิดขึ้นหลังจากเหตุการณ์การบำรุงรักษาใหญ่ 3 ครั้งหรือการเปลี่ยนเครื่องแตกต่าง 2 ครั้ง
10. มีค่าส่วนลดจากรัฐบาลหรือการใช้บริการใด ๆ สำหรับการติดตั้ง ACB นี้หรือไม่?
ค่าส่วนลดการใช้บริการสําหรับอุปกรณ์จําหน่ายพลังงานที่มีประสิทธิภาพด้านพลังงาน (เช่น ACB ที่สูญเสียต่ำ) อาจใช้ในประเทศสหภาพยุโรปที่เลือก (เยอรม ตรวจสอบ Siemens Energy Efficiency Portal ด้วยรหัสไปรษณีย์ของโครงการของคุณ - การใช้พลังงานต่ำของ ETU37WT (amp; lt; 50W ที่ปัจจุบันที่ได้รับการจัดอันดับ) มีคุณสมบัติสำหรับโครงการส่วนลดในฝรั่งเศส อิตาลี ทีมงานทางเทคนิคของเราที่ Beijing Zhongping Technology Co., Ltd. สามารถช่วยคุณในการตรวจสอบความมีสิทธิ์และการสมัครส่วนลด
