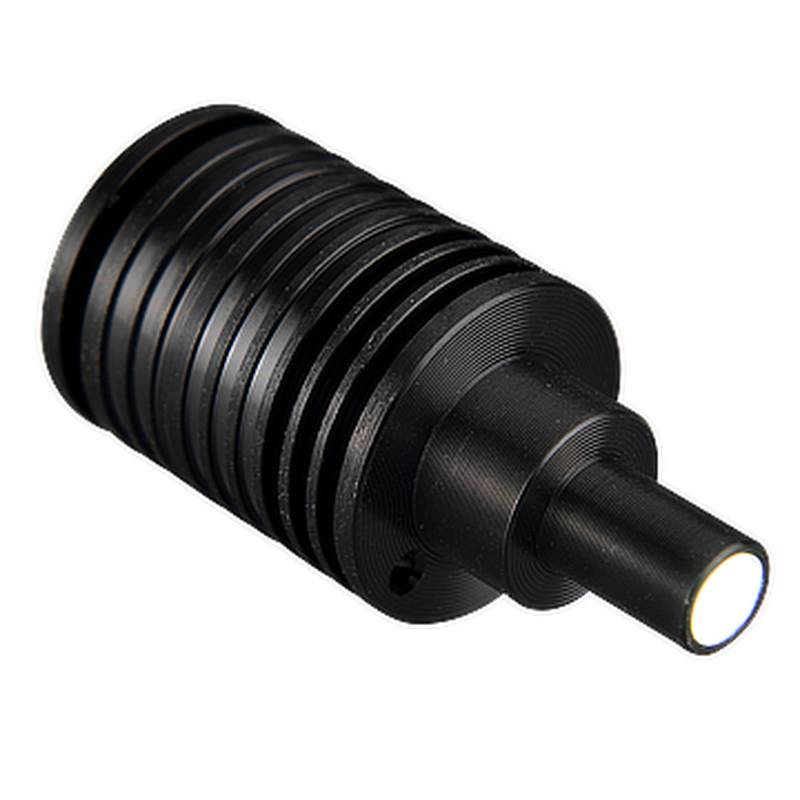

ไฟส่องสว่างวิทัศน์เครื่องจักรจุดเล็กความแม่นยำสูง HIKROBOT MV-LDSS-8-3-W มอบแสงสว่างเฉพาะจุดสำหรับการตรวจจับข้อบกพร่องขนาดเล็กในสภาพแวดล้อมการผลิตความเร็วสูง แหล่งกำเนิดแสงขนาดกะทัดรัดนี้ได้รับการออกแบบทางวิศวกรรมด้วยออปติก LED ขั้นสูง ให้แสงจุดที่เข้มข้นและสม่ำเสมอ เพื่อขจัดความเบลอจากการเคลื่อนไหวและเพิ่มความคมชัดบนพื้นผิวที่มีการสะท้อน
การติดตั้งวิทัศน์เครื่องจักรในอุตสาหกรรมมักประสบปัญหาคอขวดที่รุนแรงเมื่อตรวจสอบชิ้นส่วนขนาดเล็ก เนื่องจากความเข้มของแสงที่ไม่เพียงพอและประสิทธิภาพทางความร้อนที่ไม่เสถียร สายการผลิตความเร็วสูงต้องการความแม่นยำระดับต่ำกว่ามิลลิเมตร ซึ่งแสงแบบกระจายทั่วไปไม่สามารถเปิดเผยรอยขีดข่วนขนาดจิ๋ว ข้อบกพร่องในการกัดกร่อน หรือรูเข็มบนเป้าหมายที่เป็นโลหะและเซมิคอนดักเตอร์ได้ ไฟส่องสว่างวิทัศน์เครื่องจักรจุดเล็กแบบพิเศษนี้ทำงานโดยการฉายลำแสงความสว่างสูงที่มีความเข้มข้น ซึ่งสามารถหยุดการเคลื่อนไหวความเร็วสูงได้เมื่อทำงานร่วมกับเซ็นเซอร์ CMOS แบบชัตเตอร์ทั่วโลก (global shutter) การบูรณาการแสงสว่างดังกล่าวต้องคำนึงถึงระยะการทำงาน ความลึกของโฟกัส และเวลาหน่วงในการทริกเกอร์อย่างรอบคอบ เพื่อป้องกันเฟรมที่หลุดหายหรือความอิ่มตัวของแสงระหว่างรอบการตรวจสอบอัตโนมัติแบบต่อเนื่อง
ข้อมูลจำเพาะทางเทคนิค
รุ่น: MV-LDSS-8-3-W @ การกำหนดค่ามาตรฐานจากโรงงาน
สีของแหล่งกำเนิดแสง: สีขาว @ อุณหภูมิสี 6000K
เส้นผ่านศูนย์กลางจุดแสง: 8.0 มม. @ ระยะการทำงาน 50 มม.
แรงดันไฟฟ้าอินพุต: 24 VDC ± 10% @ แหล่งจ่ายไฟเสถียร
การใช้พลังงาน: 3.5 W @ โหมดต่อเนื่อง 24 VDC
โหมดทริกเกอร์: สโตรบภายนอก / แสงสว่างต่อเนื่อง @ อินพุตที่เลือกได้
เวลาตอบสนอง: 20.0 ไมโครวินาที @ ความถี่ทริกเกอร์สูงสุด
กระแสไฟขณะทำงาน: 145.8 mA @ เอาต์พุตเต็ม 24 VDC
วัสดุตัวเรือน: อะลูมิเนียมอัลลอยด์ชุบอโนไดซ์ @ ระดับการป้องกัน IP50
อุณหภูมิในการทำงาน: 0°C - 50°C @ สภาวะแวดล้อม
อุณหภูมิในการจัดเก็บ: -20°C - 65°C @ ไม่ควบแน่น
ขนาด: 15.0 มม. x 15.0 มม. x 45.0 มม. @ ค่าความคลาดเคลื่อน ± 0.1 มม.
น้ำหนัก: 45.0 กรัม @ ไม่รวมสายเคเบิล
ประเภทขั้วต่อ: ตัวผู้ M8 4 พิน แบบขันเกลียว @ ติดตั้งบนแผง
การบูรณาการระบบและการติดตั้งฮาร์ดแวร์
การติดตั้งทางกลของ MV-LDSS-8-3-W อาศัยเกลียวติดตั้ง M15 ที่กลึงด้วยความแม่นยำและตัวยึดขนาดเล็กที่เข้ากันได้ ช่วยให้สามารถบูรณาการเข้ากับพื้นที่จำกัดของเครื่องจักรอุตสาหกรรมการตรวจสอบด้วยสายตาอัตโนมัติได้อย่างราบรื่น การเชื่อมต่อทางไฟฟ้าทำผ่านขั้วต่อการบินตัวผู้ M8 แบบ 4 พิน โดยพิน 1 จ่ายไฟบวก 24 VDC, พิน 3 กำหนดเป็นกราวด์, พิน 2 จัดการสัญญาณทริกเกอร์ภายนอก และพิน 4 ทําหน้าที่เป็นสายส่งคืนทริกเกอร์หรือสายเปิดใช้งานสโตรบ วิศวกรต้องแน่ใจว่าสายเคเบิลที่นำมาจับคู่ใช้ตัวนำแบบตีเกลียวที่มีการป้องกันสัญญาณรบกวน เพื่อลดคลื่นแม่เหล็กไฟฟ้าที่เกิดจากเซอร์โวไดรฟ์ความถี่สูงหรือแอคชูเอเตอร์เหนี่ยวนำที่อยู่ใกล้เคียง
การจัดวางตู้ไฟฟ้าที่เหมาะสมกำหนดให้สายควบคุมสำหรับไฟส่องสว่างวิทัศน์เครื่องจักรต้องแยกออกจากท่อส่งกำลังไฟฟ้าแรงสูงทางกายภาพด้วยระยะห่างอย่างน้อย 200 มม. เพื่อป้องกันสัญญาณรบกวนข้าม (crosstalk) และแรงดันไฟฟ้าตก แหล่งจ่ายไฟควรได้รับการควบคุมเพื่อจ่ายกระแสไฟ 24 VDC ที่สะอาดปราศจากความเพี้ยนฮาร์มอนิก ซึ่งช่วยปกป้องชุดไดโอดภายในจากการพุ่งขึ้นของความร้อนอย่างไร้การควบคุม นอกจากนี้ ให้ยึดสายเคเบิลให้แน่นโดยใช้แคลมป์บรรเทาความเครียดแบบรวมใกล้กับตัวเรือนไฟ เพื่อป้องกันความล้าจากการงออย่างต่อเนื่องไม่ให้ทำลายขั้วต่อการเชื่อมต่อ M8 ระหว่างการใช้งานแขนกลหุ่นยนต์หลายแกน
ความน่าเชื่อถือและความทนทานต่อสิ่งแวดล้อม
ได้รับการออกแบบสำหรับการทำงานทางอุตสาหกรรมอย่างต่อเนื่อง MV-LDSS-8-3-W สามารถทำงานได้อย่างน่าเชื่อถือในช่วงอุณหภูมิแวดล้อมตั้งแต่ 0°C ถึง 50°C และขีดจำกัดความชื้นสัมพัทธ์ 20% ถึง 80% แบบไม่ควบแน่น ตัวเรือนอะลูมิเนียมชุบอโนไดซ์ทำหน้าที่เป็นแผงระบายความร้อนแบบพาสซีฟที่มีประสิทธิภาพ กระจายภาระความร้อนภายในออกจากจุดต่อ LED เพื่อรักษาวิถีความสว่างให้เสถียรตลอดรอบการทำงานที่ยาวนาน แม้จะมีระดับการป้องกันสิ่งแวดล้อม IP50 การติดตั้งต้องหลีกเลี่ยงการสัมผัสโดยตรงกับของ 111 ตัดโลหะ ละอองน้ำมันหนัก หรือไอระเหยของสารเคมีกัดกร่อน เว้นแต่จะมีการปรับใช้สิ่งห่อหุ้มสำรองเพิ่มเติม
โปรโตคอลการบำรุงรักษาเชิงป้องกันกำหนดให้มีการตรวจสอบหน้าต่างออปติกเป็นประจำโดยใช้ผ้าไมโครไฟเบอร์เกรดออปติกที่ชุบด้วยไอโซโพรพิลแอลกอฮอล์ไร้น้ำ เพื่อขจัดฝุ่นละอองที่สะสมซึ่งอาจทำให้แสงกระเจิง ช่างเทคนิคควรตรวจสอบความแน่นหนาทางกลของปลอกล็อก M8 และตรวจสอบความสมบูรณ์ของเปลือกสายเคเบิลทุกๆ 3 เดือน เพื่อป้องกันความล้มเหลวในการเชื่อมต่อแบบเป็นๆ หายๆ ภายใต้สภาพการทำงานมาตรฐานของโรงงาน หน่วยส่องสว่างนี้แสดงค่าเฉลี่ยความล้มเหลว (MTBF) ที่คาดการณ์ไว้เกิน 50,000 ชั่วโมงของการบริการใช้งานอย่างต่อเนื่อง
คำแนะนำในการเลือกและตัวเลือกสำรอง
การเลือกไฟส่องสว่างวิทัศน์เครื่องจักรที่เหมาะสมที่สุดจำเป็นต้องประเมินการสะท้อนแสงของวัสดุเป้าหมาย เรขาคณิตของพื้นผิว และขอบเขตการมองเห็นที่จำเป็นเทียบกับเลนส์กล้อง MV-LDSS-8-3-W ได้รับการออกแบบมาโดยเฉพาะสำหรับการตรวจสอบจุดเล็กๆ ที่ต้องการความเข้มข้นสูงบนพื้นที่ขนาดเล็ก ในขณะที่การใช้งานที่กว้างกว่าอาจต้องใช้ไฟแบบแท่ง ไฟแบบโคแอกเชียล หรือไฟวงแหวน เมื่อพารามิเตอร์การใช้งานต้องการความยาวคลื่นอื่น เช่น สีแดง สีน้ำเงิน หรืออินฟราเรด เพื่อเพิ่มความคมชัดสูงสุดเทียบกับสีพื้นหลังเฉพาะ วิศวกรจะต้องอ้างอิงความหนาแน่นของพลังงานแสงและพิกัดกระแสไฟเพื่อจับคู่กับข้อกำหนดของตัวควบคุมที่มีอยู่
เมื่อข้อจำกัดของห่วงโซ่อุปทานสร้างความต้องการเร่งด่วนในการดำเนินงานอย่างต่อเนื่อง 北京众平科技股份有限公司 (Beijing Zhongping Technology) คงคลังสินค้าในพื้นที่ที่ตอบสนองได้รวดเร็วสำหรับส่วนประกอบวิทัศน์เครื่องจักรที่เทียบเคียงกันได้ เพื่อรองรับการเปลี่ยนผ่านที่รวดเร็ว ทีมเทคนิคที่ 北京众平科技股份有限公司 (Beijing Zhongping Technology) สามารถประเมินพารามิเตอร์การอ้างอิงไขว้และข้อกำหนดทางออปติกเพื่อจัดหาไฟส่องสว่างเฉพาะจุดสำรองที่เข้ากันได้สมบูรณ์ เพื่อให้มั่นใจว่าสายการผลิตสามารถกลับมาทำงานต่อได้โดยไม่ต้องออกแบบทางกลใหม่หรือกำหนดค่าซอฟต์แวร์ใหม่
คำถามที่พบบ่อย (FAQ)
1. สถานะสินค้าคงคลังปัจจุบันและระยะเวลาในการจัดส่งสำหรับหน่วยส่องสว่างนี้คือเท่าใด
มีการรักษาสต็อกสินค้าในพื้นที่สำหรับการจัดส่งอย่างรวดเร็ว โดยทั่วไปจะมั่นใจได้ว่าจะจัดส่งในวันเดียวกันหรือวันทำการถัดไปเพื่อลดเวลาหยุดทำงานในการปฏิบัติงาน และ 北京众平科技股份有限公司 (Beijing Zhongping Technology) ช่วยให้การประสานงานการจัดส่งเป็นไปอย่างราบรื่น
2. การรับประกันและขั้นตอน RMA ใดที่ใช้กับส่วนประกอบนี้
ผลิตภัณฑ์นี้ได้รับการสนับสนุนโดยการรับประกันมาตรฐานของผู้ผลิต 12 เดือนครอบคลุมข้อบกพร่องด้านวัสดุและฝีมือการผลิต พร้อมการสนับสนุนทางเทคนิคในพื้นที่และการประมวลผล RMA ที่ดำเนินการผ่าน 北京众平科技股份有限公司 (Beijing Zhongping Technology)
3. ข้อกำหนดด้านแหล่งจ่ายไฟและขีดจำกัดการใช้พลังงานที่แน่นอนคืออะไร
หน่วยนี้ต้องการอินพุตพลังงาน 24 VDC ที่มีการควบคุมโดยมีค่าความคลาดเคลื่อน ± 10% และดึงกำลังไฟฟ้าต่อเนื่องสูงสุด 3.5 W
4. โปรโตคอลการสื่อสารและอินเทอร์เฟซทริกเกอร์ใดบ้างที่อุปกรณ์นี้รองรับ
อุปกรณ์นี้ใช้การสลับดิจิทัลระดับฮาร์ดแวร์ผ่านสัญญาณทริกเกอร์ภายนอกผ่านอินเทอร์เฟซ M8 แบบ 4 พิน รองรับทั้งโหมดแสงสว่างต่อเนื่องและโหมดสโตรบโดยไม่ต้องมีการจับมือโปรโตคอลที่ซับซ้อน
5. ระดับการป้องกันสิ่งแวดล้อมและขีดจำกัดความร้อนใดควบคุมการใช้งาน
ชุดประกอบนี้มีระดับการป้องกัน IP50 และทำงานภายในช่วงอุณหภูมิ 0°C ถึง 50°C โดยใช้การนำความร้อนผ่านตัวเรือนอะลูมิเนียมแบบพาสซีฟเพื่อการระบายความร้อน
6. มาตรฐานการติดตั้งทางกลและขนาดทางกายภาพใดที่วิศวกรควรจัดเตรียมให้เหมาะสม
อุปกรณ์มีเกลียวติดตั้ง M15 ขนาดกะทัดรัด 15.0 มม. x 15.0 มม. x 45.0 มม. และโครงสร้างน้ำหนักเบา 45.0 กรัม เหมาะสำหรับพื้นที่แคบ
7. ขั้นตอนการบำรุงรักษาตามกิจวัตรใดที่แนะนำเพื่อให้มั่นใจถึงความเสถียรในการทำงานในระยะยาว
การบำรุงรักษาเกี่ยวข้องกับการทำความสะอาดพื้นผิวเลนส์ออปติกเป็นระยะโดยใช้ไอโซโปรพิลแอลกอฮอล์และผ้าไมโครไฟเบอร์ ควบคู่ไปกับการตรวจสอบความแน่นหนาของการล็อกขั้วต่อ M8 เป็นประจำ
8. ไฟส่องสว่างนี้บูรณาการเข้ากับซอฟต์แวร์วิทัศน์เครื่องจักรและฮาร์ดแวร์ตัวควบคุมของบุคคลที่สามอย่างไร
การบูรณาการได้รับการจัดการผ่านตัวควบคุมสโตรบวิทัศน์เครื่องจักรมาตรฐานหรือการ์ดเอาต์พุตดิจิทัล PLC ที่จ่ายพัลส์การสลับ 24 VDC ตามเวลาที่ซิงโครไนซ์กับหน้าต่างการรับแสงของกล้อง
