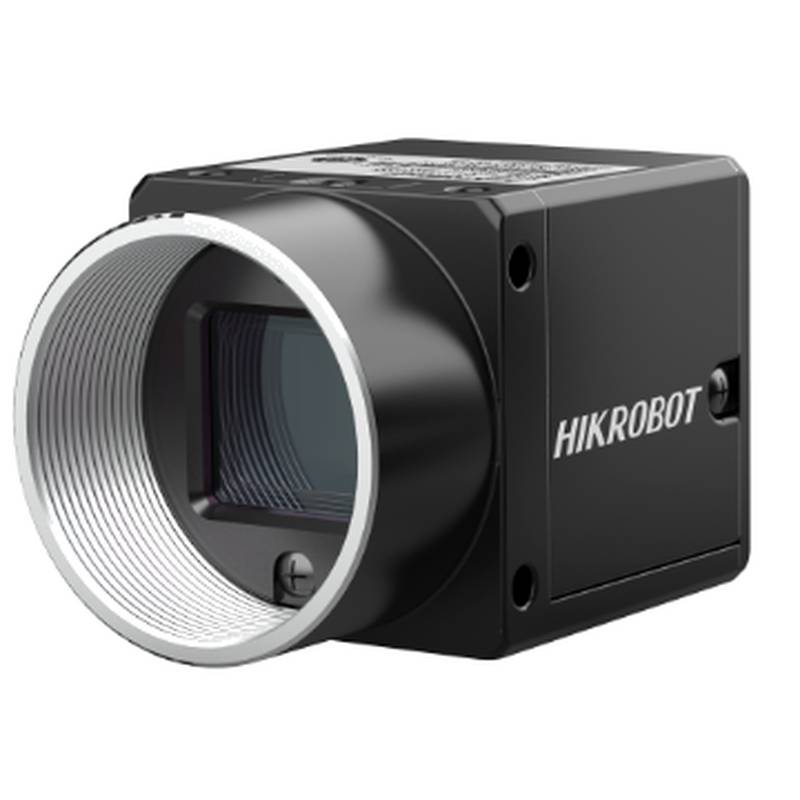

กล้องวิชั่นอุตสาหกรรมแบบขาวดำ HIKROBOT XXV-016M-XIU 1.6MP GigE & USB

HIKROBOT XXV-016M-XIU เป็นกล้องอุตสาหกรรมแบบขาวดำประสิทธิภาพสูง ซึ่งออกแบบทางวิศวกรรมด้วยเซนเซอร์ CMOS แบบ Global Shutter เพื่อให้การเก็บภาพที่มีประสิทธิภาพสูงสำหรับงานวิชั่นซิสเต็ม (Machine Vision) ที่ต้องการความแม่นยำ ในฐานะที่เป็นกล้อง GigE & USB Vision ที่ซับซ้อน อุปกรณ์นี้ได้รวมเอาเซนเซอร์ Sony IMX273 ซึ่งให้ความคมชัดที่ยอดเยี่ยมที่ความละเอียด 1.6 MP ทำให้เป็นส่วนประกอบสำคัญสำหรับงานตรวจสอบความเร็วสูงที่ความสมบูรณ์ของข้อมูลและความแม่นยำของเวลาเป็นสิ่งสำคัญที่สุด กล้องอุตสาหกรรมแบบขาวดำนี้ได้รับการออกแบบมาให้ใช้งานได้ดีในสภาพแวดล้อมอัตโนมัติที่ซับซ้อน โดยนำเสนอการเชื่อมต่อที่ราบรื่นผ่านโปรโตคอล USB3 Vision เพื่อให้มั่นใจถึงการสตรีมภาพที่เชื่อถือได้และมีความหน่วงต่ำสำหรับระบบอัตโนมัติในอุตสาหกรรม

ข้อกำหนดทางเทคนิคและพารามิเตอร์ประสิทธิภาพ

XXV-016M-XIU ได้รับการออกแบบทางวิศวกรรมให้ตรงตามมาตรฐานอุตสาหกรรมที่เข้มงวด เพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอในสายการผลิตความเร็วสูง พารามิเตอร์ต่อไปนี้เป็นตัวกำหนดความสามารถในการทำงาน:

รุ่น: XXV-016M-XIU

ความละเอียด: 1440 × 1080

ประเภทเซนเซอร์: CMOS, Global Shutter

รุ่นเซนเซอร์: Sony IMX273

ขนาดพิกเซล: 3.45 μm × 3.45 μm

รูปแบบออปติคัล: 1/2.9”

อัตราเฟรมสูงสุด: 249.1 fps @1440 × 1080 Mono 8

ช่วงไดนามิก (Dynamic Range): 70.8 dB

อัตราส่วนสัญญาณต่อสัญญาณรบกวน (Signal-to-Noise Ratio): 39.8 dB

ช่วงเกน (Gain Range): 0 dB ~ 17 dB

เวลาเปิดรับแสง (Exposure Time): การเปิดรับแสงสั้น: 1 μs ~ 14 μs; การเปิดรับแสงปกติ: 15 μs ~ 10 วินาที

โหมดชัตเตอร์: Global Shutter

ขาวดำ/สี: ขาวดำ

รูปแบบพิกเซล: Mono 8/10/10Packed/12/12Packed

การทำ Binning: รองรับ (1 × 1, 2 × 2)

การทำ Decimation: รองรับ (1 × 1, 2 × 2)

การกลับภาพ (Mirroring): กลับภาพแนวนอนและแนวตั้ง

อินเทอร์เฟซข้อมูล: USB3.0 (เข้ากันได้กับ USB2.0)

ดิจิทัล I/O: ขั้วต่อ P7 แบบ 6 พิน, อินพุตแบบแยกส่วนทางแสง (Opto-isolated) 1 ช่อง, เอาต์พุตแบบแยกส่วนทางแสง 1 ช่อง, I/O แบบสองทิศทางที่ไม่ได้แยกส่วนทางแสง 1 ช่อง

แหล่งจ่ายไฟ: 9 ~ 24 VDC หรือ USB bus power

การใช้พลังงานทั่วไป: 1.7 W @ 5 VDC

เมาท์เลนส์: C-Mount

ขนาด: 29 มม. × 29 มม. × 30 มม.

น้ำหนัก: ประมาณ 80 กรัม

การป้องกันฝุ่นและน้ำ: IP40 (เมื่อติดตั้งเลนส์และสายเคเบิลอย่างถูกต้อง)

อุณหภูมิในการทำงาน: -30°C ~ 60°C

อุณหภูมิในการจัดเก็บ: -30°C ~ 80°C

ความชื้น: 20% ~ 95% RH ไม่ควบแน่น

ความเข้ากันได้ของซอฟต์แวร์: MVS หรือซอฟต์แวร์ของบุคคลที่สามที่รองรับ USB3 Vision

โปรโตคอล: USB3 Vision, GenICam

การรับรอง: CE, RoHS, KC

สถานการณ์การใช้งานทางอุตสาหกรรมและความเป็นเลิศในการดำเนินงาน

XXV-016M-XIU โดดเด่นในสภาพแวดล้อมที่ต้องการอัตราเฟรมสูงและจังหวะเวลาที่แม่นยำเพื่อป้องกันภาพเบลอจากการเคลื่อนไหวและจับภาพเหตุการณ์ที่เกิดขึ้นชั่วคราว ในการตรวจสอบเวเฟอร์เซมิคอนดักเตอร์ ชัตเตอร์แบบ Global Shutter ความเร็วสูงจะช่วยป้องกันการบิดเบือนที่มักเกิดขึ้นกับ Rolling Shutter ทำให้มั่นใจได้ถึงการตรวจจับข้อบกพร่องระดับซับไมครอน ในทำนองเดียวกัน ในสายการผลิตบรรจุภัณฑ์ยาความเร็วสูง กล้องจะให้ความละเอียดตามเวลาที่จำเป็นในการติดตามหน่วยผลิตภัณฑ์แต่ละชิ้นที่ความเร็วสายพานสูง ซึ่งช่วยเพิ่มปริมาณงานในขณะที่ยังคงรักษามาตรฐานการควบคุมคุณภาพที่เข้มงวด

สำหรับวิศวกรที่ต้องการขยายระบบวิชั่นของตน ซีรีส์ XXV นำเสนอระบบนิเวศที่หลากหลาย นอกเหนือจาก XXV-016M-XIU แล้ว นักออกแบบอาจพิจารณา XXV-016C-XIU สำหรับงานตรวจสอบที่ต้องใช้สี สำหรับความต้องการความละเอียดที่สูงขึ้น ซีรีส์นี้ยังรวมถึง XXV-020M-XIG, XXV-020C-XIG, XXV-050M-XIG และ XXV-050C-XIG ซึ่งช่วยให้สามารถใช้ฮาร์ดแวร์ที่เป็นมาตรฐานเดียวกันในสถานีตรวจสอบหลายแห่งภายในโรงงาน

เมื่อติดตั้งกล้องนี้ ขอแนะนำให้ใช้ I/O แบบแยกส่วนทางแสง (Opto-isolated) สำหรับการซิงโครไนซ์ทริกเกอร์ในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าเพื่อป้องกันสัญญาณรบกวนข้ามช่อง (Crosstalk) อุปกรณ์นี้ไม่แนะนำสำหรับการใช้งานที่ต้องการครอบคลุมพื้นที่การมองเห็น (Field-of-view) ที่ใหญ่มากในการจับภาพเพียงครั้งเดียวโดยไม่มีกำลังขยายทางออปติคัลเพิ่มเติม เนื่องจากขนาดเซนเซอร์ 1/2.9” ของกล้องถูกปรับให้เหมาะสมสำหรับการถ่ายภาพที่มีความหนาแน่นสูงและความแม่นยำสูงมากกว่าการเฝ้าระวังพื้นที่กว้าง

คำถามที่พบบ่อย (FAQ)

Q: ทีมจัดซื้อของเราจะสามารถได้ราคาสำหรับการสั่งซื้อจำนวนมากและมั่นใจในความพร้อมของสต็อกระยะยาวสำหรับ XXV-016M-XIU ได้อย่างไร?

A: สำหรับโครงการอุตสาหกรรมขนาดใหญ่ ราคาจะแบ่งตามระดับตามปริมาณและกำหนดการส่งมอบ เพื่อลดความเสี่ยงที่เกี่ยวข้องกับความผันผวนของตลาดและเพื่อให้แน่ใจว่าห่วงโซ่อุปทานของคุณจะไม่หยุดชะงัก โปรดติดต่อ Beijing Zhongping Technology Co., Ltd. เพื่อขอรายงานสินค้าคงคลังปัจจุบันและราคาโครงการล่าสุด สิ่งนี้ช่วยให้สามารถล็อคสต็อกอย่างเป็นทางการและรับประกันราคาตามโครงการได้

Q: Beijing Zhongping Technology Co., Ltd. จัดการกับเอกสารที่จำเป็นสำหรับการส่งออกระหว่างประเทศและการปฏิบัติตามกฎระเบียบทางศุลกากรสำหรับกล้องเหล่านี้อย่างไร?

A: เราให้การสนับสนุนด้านเอกสารอย่างเต็มรูปแบบ รวมถึงใบรับรองความสอดคล้อง (CoC), เอกสารประกาศแหล่งกำเนิดสินค้า และข้อกำหนดทางเทคนิคที่จำเป็นสำหรับการพิธีการศุลกากรระหว่างประเทศ หากต้องการเริ่มการจัดส่งที่ปลอดภัยและตรวจสอบให้แน่ใจว่าเอกสารทางกฎระเบียบทั้งหมดได้รับการจัดเตรียมอย่างถูกต้องสำหรับปลายทางเฉพาะของคุณ โปรดปรึกษาผู้เชี่ยวชาญที่ Beijing Zhongping Technology Co., Ltd.

Q: มีกระบวนการตรวจสอบสิทธิ์เพื่อยืนยันว่าหน่วยที่เราได้รับเป็นฮาร์ดแวร์ HIKROBOT ของแท้หรือไม่?

A: เพื่อรับประกันความถูกต้องของอุปกรณ์ของคุณและหลีกเลี่ยงความเสี่ยงด้านประสิทธิภาพของฮาร์ดแวร์ที่ไม่ผ่านการรับรอง จำเป็นอย่างยิ่งที่จะต้องจัดหาผ่านช่องทางที่ได้รับอนุญาต Beijing Zhongping Technology Co., Ltd. ทำหน้าที่เป็นพันธมิตรที่ได้รับอนุญาต โดยให้การตรวจสอบย้อนกลับเต็มรูปแบบและการตรวจสอบหมายเลขซีเรียลเพื่อให้แน่ใจว่าคุณได้รับผลิตภัณฑ์ของแท้ที่ได้รับการสนับสนุนจากโรงงาน

Q: เราควรจัดการการอัปเดตเฟิร์มแวร์สำหรับกล้อง XXV-016M-XIU จำนวนมากเพื่อให้มั่นใจถึงความสอดคล้องของเวอร์ชันทั่วทั้งสายการผลิตของเราอย่างไร?

A: การรักษาเวอร์ชันเฟิร์มแวร์ให้สม่ำเสมอในหลายๆ เครื่องมีความสำคัญต่อพฤติกรรมของระบบที่เหมือนกัน Beijing Zhongping Technology Co., Ltd. ให้การสนับสนุนทางเทคนิคโดยเฉพาะสำหรับการจัดการวงจรชีวิตของเฟิร์มแวร์ โปรดติดต่อทีมงานของเราเพื่อรับไฟล์เฟิร์มแวร์ที่ถูกต้องและการตรวจสอบความเข้ากันได้สำหรับชุดกล้องเฉพาะของคุณ

Q: แนวทางปฏิบัติที่ดีที่สุดสำหรับการเปลี่ยนกล้องรุ่นเก่าหรือเลิกผลิตด้วย XXV-016M-XIU คืออะไร?

A: การเปลี่ยนอุปกรณ์รุ่นเก่าต้องมีการวิเคราะห์โปรโตคอลอินเทอร์เฟซ, การแมป I/O และความเข้ากันได้ทางออปติคัลอย่างละเอียด เพื่อให้มั่นใจถึงการเปลี่ยนแปลงที่ราบรื่น โปรดติดต่อ Beijing Zhongping Technology Co., Ltd. พร้อมข้อมูลจำเพาะของระบบที่มีอยู่ของคุณ และทีม FAE ของเราจะทำการประเมินความเข้ากันได้และคู่มือการย้ายระบบเพื่อลดเวลาหยุดทำงานให้เหลือน้อยที่สุด

Q: กล้องนี้สามารถทำงานได้อย่างน่าเชื่อถือหรือไม่หากสภาพแวดล้อมวิชั่นซิสเต็มของเรามีระดับสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) สูง?

A: XXV-016M-XIU มีคุณสมบัติ I/O แบบแยกส่วนทางแสง (Opto-isolated) เพื่อลดสัญญาณรบกวน แต่ความสมบูรณ์ของสายเคเบิลของคุณก็มีความสำคัญไม่แพ้กัน สำหรับคำแนะนำอย่างมืออาชีพเกี่ยวกับการป้องกันสัญญาณรบกวน (Shielding), การต่อสายดิน (Grounding) และการเดินสายเคเบิลในสภาพแวดล้อมที่มี EMI สูง Beijing Zhongping Technology Co., Ltd. สามารถให้รายงานการบูรณาการเฉพาะทางตามการจัดวางตู้ควบคุมของคุณ

Q: มีข้อพิจารณาทางเทคนิคอะไรบ้างเมื่อเปลี่ยนจากอินเทอร์เฟซอื่น เช่น Camera Link ไปเป็นมาตรฐาน USB3 Vision?

A: การย้ายไปใช้ USB3 Vision เกี่ยวข้องกับการประเมินความจุแบนด์วิธของโฮสต์คอนโทรลเลอร์และข้อจำกัดด้านความยาวสายเคเบิล เนื่องจากกระบวนการเปลี่ยนผ่านเหล่านี้เกี่ยวข้องกับการปรับโครงสร้างเครือข่ายที่ซับซ้อน Beijing Zhongping Technology Co., Ltd. จึงให้คำปรึกษาจากผู้เชี่ยวชาญเพื่อตรวจสอบว่าสภาพแวดล้อมฮาร์ดแวร์และซอฟต์แวร์ PC ของคุณได้รับการปรับให้เหมาะสมสำหรับ XXV-016M-XIU แล้ว

Q: มีแนวทางการลดประสิทธิภาพ (Derating) สำหรับการใช้ XXV-016M-XIU ใกล้กับอุณหภูมิการทำงานสูงสุดหรือไม่?

A: การใช้งานกล้องที่ระดับอุณหภูมิสูง (60°C) จำเป็นต้องมีการระบายความร้อนแบบพาสซีฟหรือแบบแอคทีฟที่เพียงพอ เพื่อรับเส้นโค้งการลดประสิทธิภาพทางความร้อน (Thermal derating) และคำแนะนำในการติดตั้งเชิงกลสำหรับเคสของคุณ โปรดติดต่อ Beijing Zhongping Technology Co., Ltd. เพื่อรับการประเมินทางความร้อนระดับวิศวกรรม

Q: เราจะมั่นใจได้อย่างไรว่า XXV-016M-XIU เข้ากันได้กับซอฟต์แวร์วิชั่นที่พัฒนาขึ้นเองด้วย C++ หรือ C# ของเรา?

A: กล้องสอดคล้องกับโปรโตคอล USB3 Vision และ GenICam ซึ่งช่วยให้มั่นใจถึงความเข้ากันได้ในวงกว้าง อย่างไรก็ตาม หากคุณเผชิญกับความท้าทายเกี่ยวกับการแมปรีจิสเตอร์ (Register mappings) หรือการจัดการเหตุการณ์ (Event handling) ในชุดซอฟต์แวร์ของคุณ ให้ติดต่อ Beijing Zhongping Technology Co., Ltd. เพื่อรับความช่วยเหลือจากทีม FAE ของเราเกี่ยวกับการรวมซอฟต์แวร์ API

Q: หากความต้องการในการผลิตของเราพัฒนาขึ้นและเราจำเป็นต้องอัปเกรดเป็นรุ่นที่มีความละเอียดสูงกว่าเช่น XXV-050M-XIG การรวมเชิงกลและซอฟต์แวร์จะเปลี่ยนแปลงไปอย่างมากหรือไม่?

A: แม้ว่าซีรีส์ XXV จะใช้ภาษาการออกแบบร่วมกัน แต่การเปลี่ยนรุ่นอาจเกี่ยวข้องกับการเปลี่ยนแปลงความต้องการทางยาวโฟกัสออปติคัลหรือการจัดการปริมาณข้อมูล เพื่อตรวจสอบโครงสร้างระบบอีกครั้งหรือขอใบเสนอราคาอย่างเป็นทางการสำหรับเส้นทางการอัปเกรด โปรดติดต่อ Beijing Zhongping Technology Co., Ltd. โดยตรง
